APS-7306 Источник питания

Ваша корзина пуста

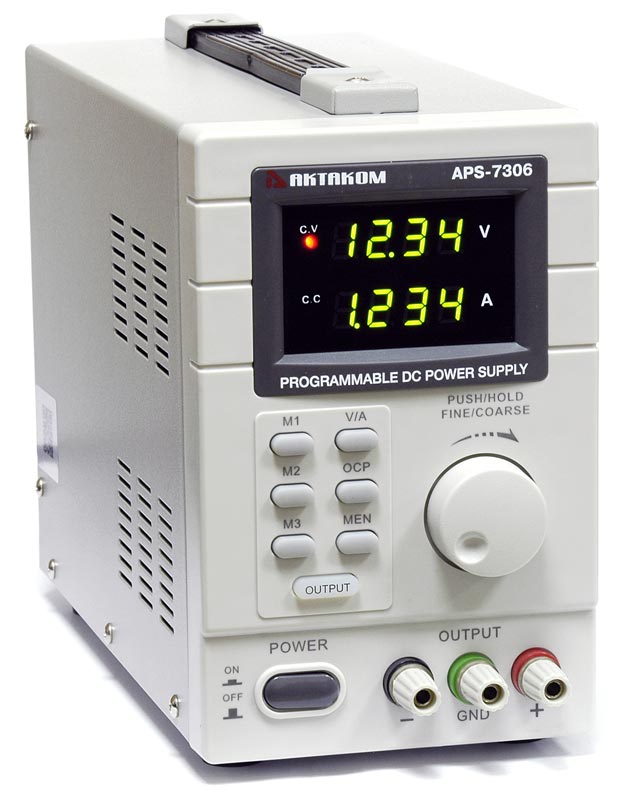

Линейный управляемый источник питания, 30 В, 5 А. Макс. мощность 150 Вт. 1 канал, 2 LED индикатора. Пульсации/шум - 2 мВ скз. Разрешение установки выходного напряжения - 10 мВ, выходного тока - 1 мА. 3 ячейки памяти для записи установок, функция ограничения выходного тока (ОСР). Размеры 115 x 190 x 240. Вес 5,3 кг

USB Device

Розничная цена (вкл. НДС):  28 794,00 руб.

В корзину  Быстрый заказ

Управляемые источники питания APS-7306 предназначены для питания радиотехнических устройств стабилизированным напряжением или током при проведении работ в процессах наладки, ремонта и лабораторных исследований в условиях умеренного климата. Применяются в ремонтных и научно-исследовательских лабораториях.

Технические характеристики

  • Дисплей: 2 LED дисплея
  • Количество каналов: 1 канал
  • Выходное напряжение: 0…30 В
  • Выходной ток: 0…5 А
  • Разрешение установки выходного напряжения 10 мВ
  • Разрешение установки выходного тока 1 мА
  • Погрешность воспроизведения выходного напряжения: ±(0,5% + 20 мВ)
  • Погрешность воспроизведения выходного тока: ±(0,5% + 10 мА)
  • Пульсация + шум по напряжению: 2 мВ с.к.з.
  • Питание: 220 В
  • Габаритные размеры: 115х190х240 мм
  • Вес 5,3 кг

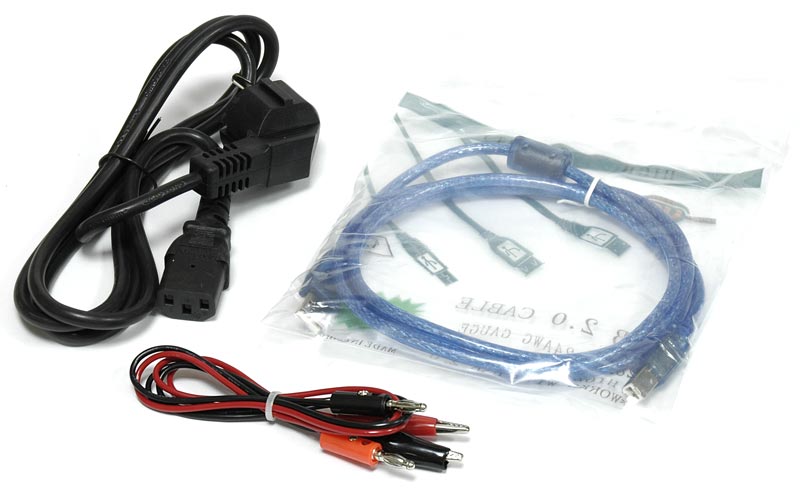

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Загрузить в PDF

Дополнение к Эксплуатационному документу (Паспорт изделия (прибора)) параграф 3. "Порядок работы" АКТАКОМ APS-7306, 7306L, 7306LS

1. Описание органов управления

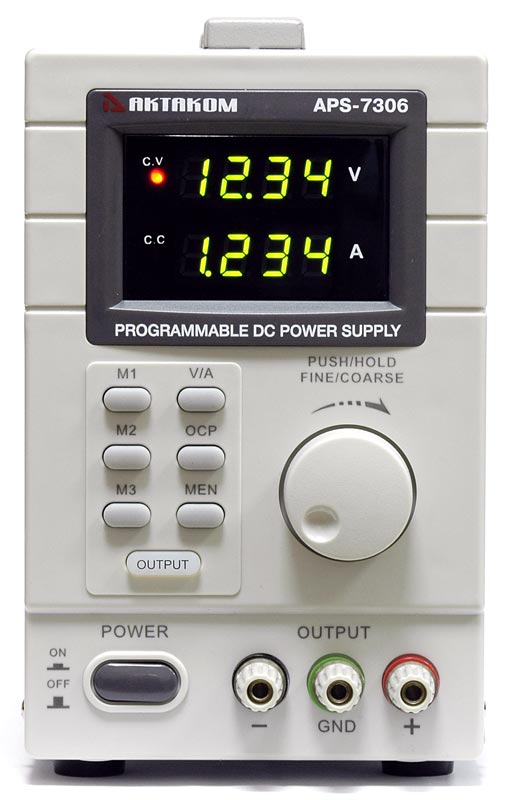

Описание органов управления APS-7306, APS-7306L, APS-7306LS

  1. Кнопка POWER для включения и выключения прибора
  2. Кнопка OUTPUT для включения и выключения подачи сигнала на выходные клеммы прибора
  3. Кнопка MEN для активации режима сохранения настроек в памяти.
  4. Кнопки М1, М2, М3 для сохранения и вызова предустановленных настроек
  5. Кнопка V/C для выбора регулировки тока и напряжения
  6. Кнопка ОСР для включения и выключения защиты от превышения по току
  7. Индикатор режима стабилизации тока
  8. Индикатор режима стабилизации напряжения
  9. Цифровой индикатор величины напряжения на выходе
  10. Цифровой индикатор величины тока на выходе
  11. Поворотный регулятор
  12. Выходная клемма «-»
  13. Выходная клемма заземления
  14. Выходная клеммы «+»

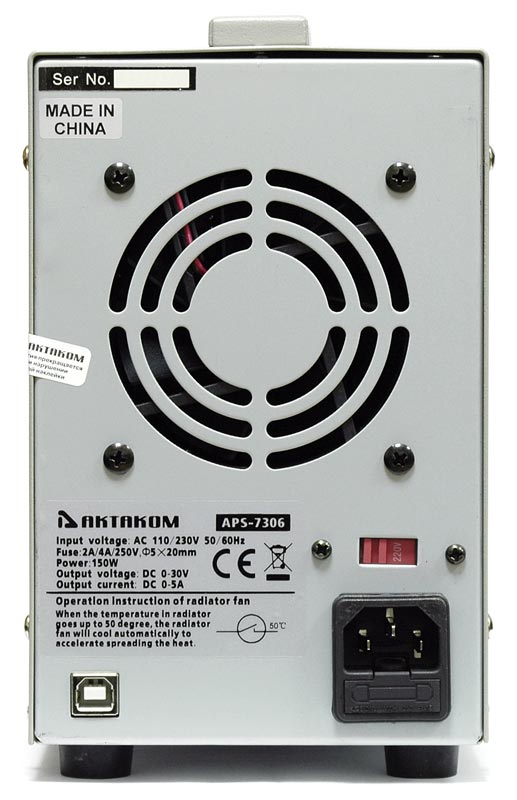

  15. Разъём подключения сетевого кабеля и держатель предохранителя.
  16. Вентилятор охлаждения
  17. Разъем USB
  18. Разъем синхронизации (только для APS-7306LS)
  19. Разъем LAN (только для APS-7306L и APS-7306LS)
  1. Присоедините кабель питания к прибору.
  2. Подключите прибор к сети переменного тока штатным кабелем через розетку, оснащенную шиной защитного заземления.
  3. Включите прибор, нажав кнопку POWER. При включении прибора должны засветиться цифровые индикаторы выходного напряжения и тока.

3.1. Установка выходных напряжения и тока

  1. Нажмите кнопку V/A для перехода в режим установки напряжения или тока. При выборе начнут мигать цифры индикатора напряжения или тока.
  2. Для точной настройки напряжения/тока нажатием на поворотный регулятор перемещайтесь между разрядами. После того как цифровое значение выбранного разряда начнёт мигать поворотным регулятором установите необходимое значение этого разряда.

3.2. Работа в режиме стабилизации тока

  1. Установите требуемое значение выходного напряжения (к выходным клеммам «+» и «-» при этом ничего не должно быть подключено).
  2. Установите максимально допустимое значение тока для вашей нагрузки. Если в эксплуатационном режиме изменение сопротивления нагрузки вызовет превышение указанного предельного значения тока, прибор автоматически перейдет в режим стабилизации тока (загорится индикатор «СС»), и выходное напряжение пропорционально упадет.
  3. Подключите к прибору нагрузку.
  4. Нажмите кнопку OUTPUT для включения выхода.
  5. Перед выключением прибора нажмите кнопку OUTPUT для выключения выхода и отсоедините нагрузку.

3.3. Работа в режиме стабилизации напряжения

  1. Установите половину максимального значения тока.
  2. Введите максимально допустимое напряжение на нагрузке. Если в эксплуатационном режиме изменение величины сопротивления нагрузки вызовет превышение указанного предельного значения напряжения, прибор автоматически перейдет в режим стабилизации напряжения (загорится индикатор «CV») с выдачей на выходных клеммах «+» и «-» предварительно установленного предельного значения напряжения, а выходной ток будет пропорционально уменьшаться.
  3. Установите требуемое значение выходного тока.
  4. Нажмите кнопку OUTPUT для включения выхода.
  5. Перед выключением прибора нажмите кнопку OUTPUT для выключения выхода и отсоедините нагрузку.

3.4. Сохранение в память и вызов настроек

Данная функция позволяет сохранить в памяти прибора установленные значения напряжения и тока для их последующего вызова. В памяти прибора можно сохранить до 3 комбинаций настроек выходных напряжения и тока.

  1. Нажмите кнопку MEN. Установленные значения напряжения и тока на дисплее начнут мигать. Нажмите кнопку М1, М2, М3 для выбора соответствующей ячейки памяти 1, 2 или 3. Настройки автоматически сохраняются в памяти выбранной ячейки, дисплей перестаёт мигать.
  2. При вызове ячейки памяти нажмите соответствующую кнопку М1, М2, М3 – последние установленные значения напряжения и тока отобразятся на индикаторах.

3.5. Защита от перегрузки по току (функция OCP)

  1. Для включения защиты от перегрузки по току нажмите кнопку введите значение силы тока, затем нажмите кнопку ОСР.
  2. В случае активации защиты при перегрузке загорится индикатор «OCP» и выход источника питания отключится.

3.6. Конфигурация интерфейса дистанционного управления

Конфигурирование интерфейсов дистанционного управления и сведения о программном обеспечении доступны после регистрации товара (с указанием серийного номера прибора) на сайте www.aktakom.ru.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Почему при нажатии на кнопку «Remote» ничего не меняется в управлении APS-7306?
  • Совпадают ли параметры тока на дисплее APS-7306 с показаниями программы?
  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Программное обеспечение

    • APM Express Aktakom Power Manager Express Программное обеспечение управления источником питания
      Версия: 1.0.0.1 | Дата изменения: 24.05.2019
    • APSxxxx_SDK_Base Базовый комплект средств разработки ПО
      Версия: 1.0.1.1 | Дата изменения: 24.05.2019
    Наверх

    Почему при нажатии на кнопку «Remote» ничего не меняется в управлении APS-7306?

    В целях обеспечения безопасной эксплуатации источника питания и подключенного оборудования, команда выключения удалённого режима работы в программе - не действует - для переключения на местное управление выключите и снова включите питание прибора.


    Наверх

    Совпадают ли параметры тока на дисплее APS-7306 с показаниями программы?

    Показания текущих параметров тока на дисплее прибора могут не совпадать с показаниями программы при отсутствии подключённой к прибору нагрузки.


    Наверх

    Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх

    Программное обеспечение

    Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

    APM Express Aktakom Power Manager Express Программное обеспечение управления источником питания
    Программное обеспечение AKTAKOM Power Manager Express предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ APS-7306. Входит в стандартную комплектацию. Обеспечивает режим ручного удаленного управления.
    Версия: 1.0.0.1 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
    Загрузить
    APSxxxx_SDK_Base Базовый комплект средств разработки ПО
    Комплект предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
    Версия: 1.0.1.1 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты.
    Загрузить

    ¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
