АСМ-8003 Ваттметр

Ваша корзина пуста

Измерение мощности потребления до 6000 Вт (разрешение 1 Вт, точность 1%). TrueRMS. Измерения переменного напряжения 0-600 В (0,1 В / 0,3%), переменного тока 0,01-10 А (0,01 А / 0,3%), коэффициента мощности 0,01-1 (0,01 / 1%). Удержание показаний, макс. и мин. значения. Интерфейс RS-232/USB. ЖК дисплей (9999 отчетов, 21.8 x 8.5 мм, подсветка). Питание 9 В. Вес 398 г. Габаритные размеры 190х88х40 мм.

RS-232

Розничная цена (вкл. НДС):  24 996,00 руб.

В корзину  Быстрый заказ

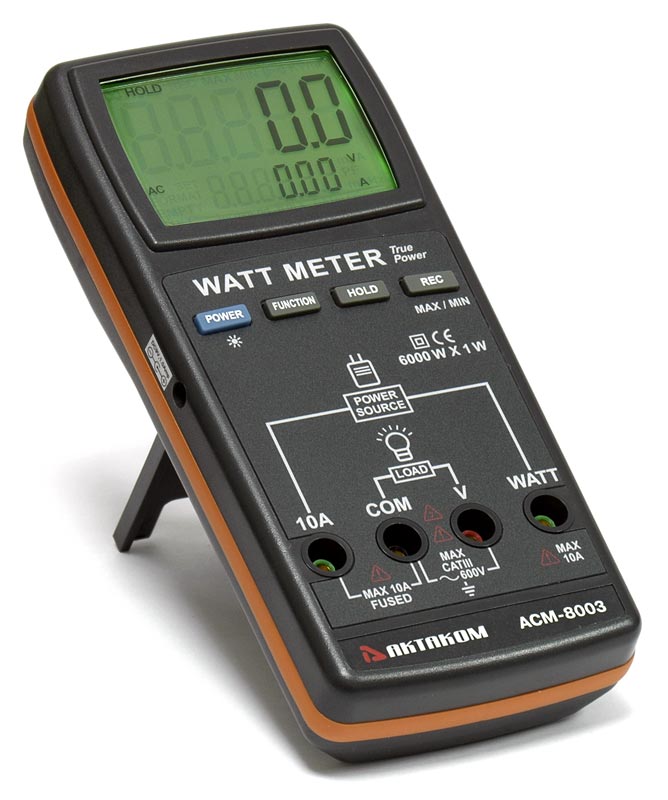

Ваттметр потребляемой мощности АСМ-8003 - это портативный прибор для TrueRMS измерений потребляемой мощности, переменного напряжения и тока и коэффициента мощности.

  • TrueRMS измерения потребляемой мощности, переменного напряжения и тока
  • Микропроцессорное управление
  • Большой дисплей: ЖК, 9999 отсчетов, размер 21,8 х 8,5 мм, подсветка
  • Одновременное отображение 2-х значений на дисплее
  • Автоматический выбор диапазонов измерений
  • Функция удержаний показаний на дисплее - HOLD
  • Фиксация минимальных и максимальных значений
  • Скорость измерения - 1 раз в секунду
  • Автоматическая установка нуля
  • Индикатор выхода за пределы измерения
  • Индикатор разряда батареи
  • Портативное исполнение
  • Автономное питание
  • Интерфейс для связи с ПК RS-232/USB

Технические характеристики

  • Измерение мощности (TrueRMS)
    Диапазон: 0...6000 Вт
    Разрешение 1 Вт
    Точность измерения ±(1% + 5 Вт)
  • Измерение переменного напряжения (TrueRMS)
    Диапазон: 0...600 В
    Разрешение 0,1 Вт
    Точность измерения ±(0,3% + 0,3 В)
  • Измерение переменного тока (TrueRMS)
    Диапазон: 0...10 А
    Разрешение 0,01 А
    Точность измерения ±(0,3% + 0,03 А)
  • Измерение коэффициента мощности
    Диапазон: 0...1
    Разрешение 0,01
    Точность измерения ±(1% + 0,02)
  • Рабочая температура 0°С...50°С
  • Питание 9В, батарея типа «Крона»
  • Ток потребления 10 мА
  • Масса 398 г
  • Габариты 190х88х40 мм

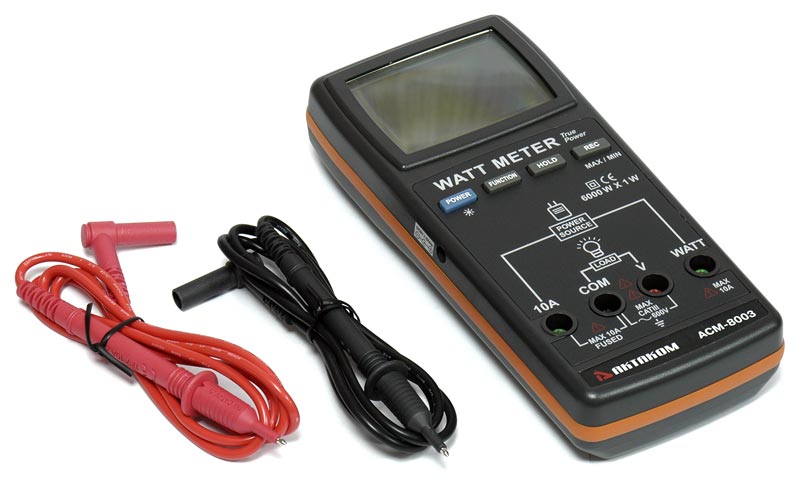

Стандартная комплектация

  • Прибор
  • Измерительные провода - 2 (красный и черный)
Загрузить в PDF

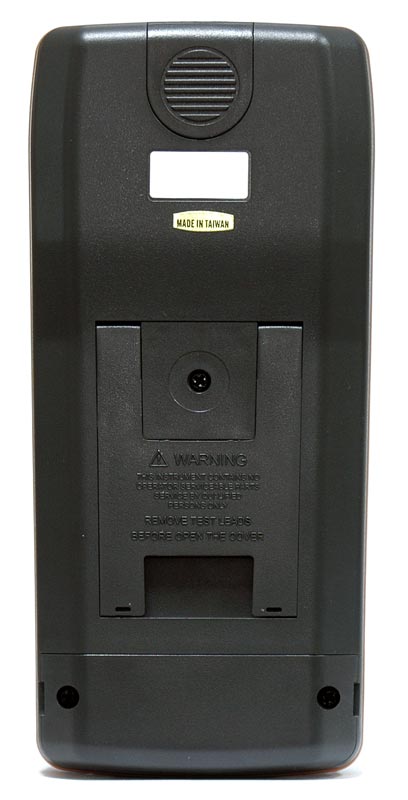

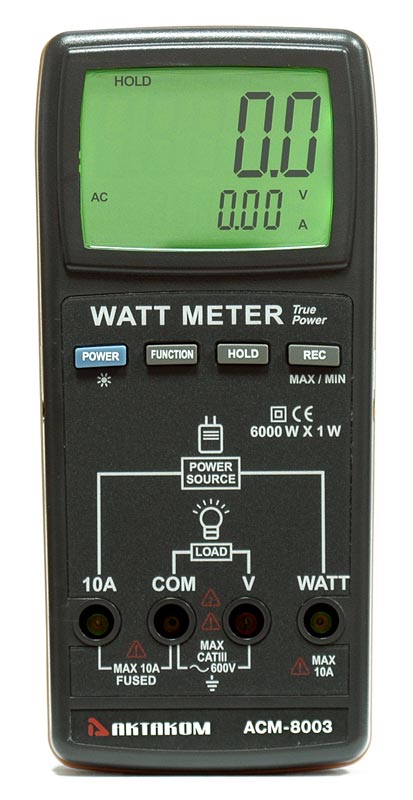

Органы управления измерителя мощности АСМ-8003

Органы управления АСМ-8003

  1. ЖК дисплей.
  2. Кнопка включения/выключения питания или подсветки.
  3. Функциональная клавиша.
  4. Клавиша удержания показаний.
  5. Клавиша записи (максимального / минимального значения).
  6. Вход для подключения нагрузки.
  7. Вход для подключения источника сигнала.

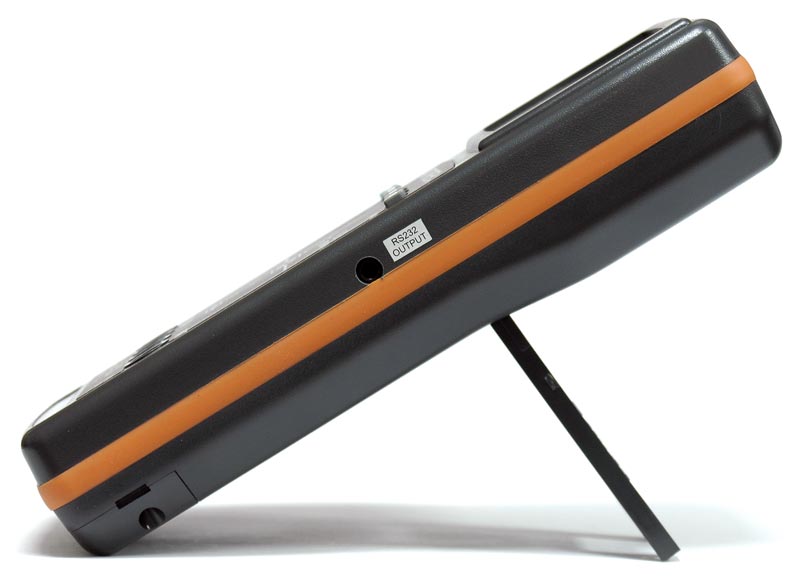

  8. Разъём интерфейса RS-232.

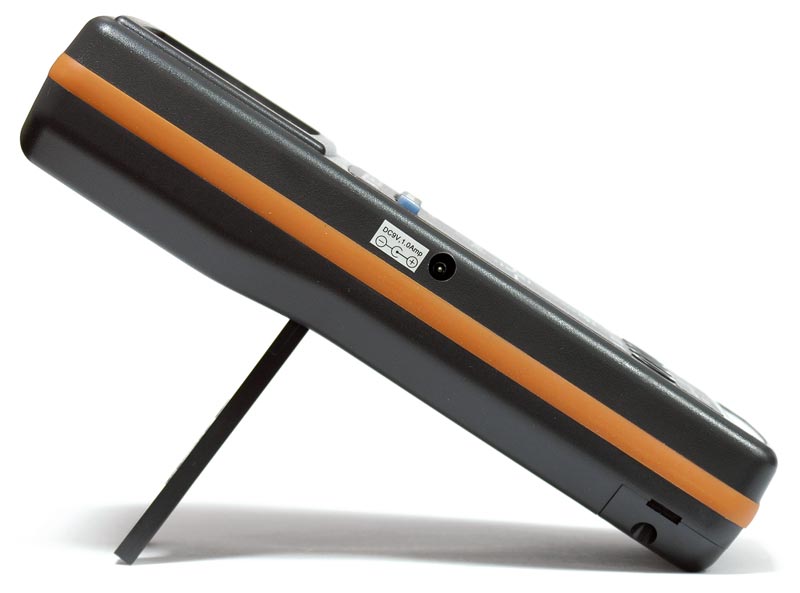

  9. Вход для подключения внешнего источника питания DC 9V.
  10. Батарейный отсек.
  11. Подставка
Загрузить в PDF

Измерение напряжения и силы переменного тока измерителем мощности АСМ-8003

Измерение напряжения переменного тока (ACV)

1. Нажмите клавишу FUNCTION однократно для перехода в режим измерения переменного напряжения.

2. Соедините красный измерительный провод со входом V, черный – со входом COM.

3. Измерьте напряжение источника сигнала.

5. Измеренное значение напряжения отображается в верхней части дисплея.

Измерение силы переменного тока (ACА)

1. Нажмите клавишу FUNCTION однократно для перехода в режим измерения переменного тока.

2. Соедините красный измерительный провод со входом 10А, черный – со входом COM.

3. Измерьте силу тока от источника сигнала.

4. Измеренное значение тока отображается в нижней части дисплея
Загрузить в PDF

Измерение активной мощности переменного тока (W) ваттметром Актаком АСМ-8003

1. Удостоверьтесь что ваш источник сигнала имеет тип 110 или 220 В.

2. Выключите источник сигнала.

3. Подключите нагрузку ко входам V и COM.

4. Подключите источник сигнала ко входам W и 10A.

5. Нажмите клавишу FUNCTION однократно для перехода в режим измерения напряжения и тока.

6. Включите источник сигнала, в верхней части дисплея отобразится напряжение источника сигнала.

7. Включите нагрузку, для того, чтобы измерить потребляемую активную мощность.

8. Нажмите клавишу FUNCTION однократно для перехода в режим измерения мощности.

9. Измеренное значение мощности отображается в верхней части дисплея, коэффициента мощности – в нижней части дисплея.

Загрузить в PDF

Удержание показаний и запись максимальных и минимальных значений в ваттметре Актаком АСМ-8003

Удержание показаний

В процессе измерения, нажмите клавишу HOLD однократно для удержания последнего показания на дисплее. Нажмите клавишу HOLD однократно для возврата к режиму измерения.

Режим записи максимальных и минимальных значений

1. Функция записи позволяет производить запись, а также регистрировать максимальные и минимальные измеренные значения. Нажмите клавишу REC, на дисплее появится символ "REC".

2. Нажмите клавишу REC однократно, символ " REC MAX" появится на дисплее. Для выхода из режима регистрации максимальных значений удерживайте клавишу REC.

3. Нажмите клавишу REC снова, символ " REC MIN " появится на дисплее. Для выхода из режима регистрации минимальных значений удерживайте клавишу REC.

4. Для выхода из режима записи нажмите и удерживайте клавишу REC в течение 2 секунд.

Загрузить в PDF

Использование подсветки дисплея и автовыключения прибора в ваттметре Актаком АСМ-8003

Включение/выключение подсветки

1. Используйте подсветку для удобства работы в темноте или под прямым солнечным светом.

2. Если прибор включен, нажмите кнопку POWER однократно для включения подсветки.

3. Нажмите кнопку POWER однократно для выключения подсветки.

Автовыключение прибора

1. Прибор имеет встроенную функцию автовыключения, чтобы продлить срок службы батареи. Прибор выключится автоматически, если ни одна из кнопок не нажата в течение 10 мин.

2. Чтобы отключить эту функцию, выберите режим записи во время измерений, нажав клавишу REC.

Загрузить в PDF

Подключение ваттметра Актаком АСМ-8003 к компьютеру

Прибор имеет RS232 интерфейс для подключения к ПК через разъем 3,5 мм.

Для передачи данных через последовательный порт имеется 16 цифровых каналов D0…D15:

D0 – Окончание;

D1-D8 – Чтение дисплея,

Dl = LSD,

D8 = MSD Например: на дисплее 1234, D8 - D1: 00001234;

D9 – Позиция разделителя (DP), справа налево 0 = No DP, 1= 1 DP, 2 = 2 DP, 3 = 3 DP;

D10 – Полярность 0 = Положительная 1 = Отицательная;

D11-D12 – Режим работы дисплея, ACV = 50, W= 47, A = 52, PF = 54;

D13 – Верхний дисплей = 1, Нижний дисплей = 2;

D14 – 4;

D15 – Начало.

Формат 9600/N, 8,1, скорость 9600, паритета нет, 8 бит.

Подключение прибора к ПК (9W “D” коннектор): центральный контакт подключается к pin4, контакт заземления – к pin2 (соединен с pin5 через 2,2 кОм).

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АСМ-8003 руководство по эксплуатации
      Редакция: 160915 | Дата изменения: 24.05.2019
    Наверх

    Документация

    АСМ-8003 руководство по эксплуатации
    Редакция: 160915 | Дата изменения: 24.05.2019
    Читать

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
