АСМ-3192 Анализатор мощности 3-фазный

Ваша корзина пуста

Анализатор мощности трёхфазный (3p4w, 3p3w, 1p3w, 1p2w). True RMS. Измерение переменного напряжения 10,0...600,0 В; переменного тока до 0,001...1200 А; мощности 0,001 кВт...9,999 МВт (МВАР, МВА); энергии 0,001 кВт ч...9,999 МВ ч (МАВР ч, МВА ч); коэффициента мощности; фазы. Частотный диапазон 40...1000 Гц. Задание коэф. трансформации. Регистратор реального времени (с сохранением на SD-карту памяти). Интерфейс RS232/USB. Скорость сэмплирования 2...7200 с. Входное сопротивление 10 МОм. Дисплей - графический, 320х240, подсветка. Клещи для измерения тока. Питание 8х1,5 В (АА); сетевой адаптер 9 В=. Габаритные размеры (прибор) 225х125х64 мм; (клещи) 210х64х33 мм. Масса (прибор) 1,05 кг; (клещи) 522 г.

Розничная цена (вкл. НДС):  351 606,00 руб.

В корзину  Быстрый заказ

Многофункциональный профессиональный анализатор-регистратор 3-х фазной мощности с уникальной функцией записи данных на SD-карту в формате Excel в реальном формате времени.

Технические характеристики

  • Анализ сетей конфигураций: 3ф4п, 3ф3п, 1ф3п, 1ф2п
  • Измерение истинных среднеквадратических значений – True RMS
  • ЖК дисплей 81,4*61 мм с разрешением 320*240
  • Способ установки диапазона: напряжение (автоматический), ток (автоматический, ручной)
  • Диапазон частот: 40 Гц…1 кГц
  • Интерфейс RS232C/USB
  • Удержание данных
  • Сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения
  • Регулируемая скорость сэмплирования 2...7200 с
  • Диаметр охвата клещей: 50 мм
  • Питание: 8 батарей АА; сетевой адаптер 9 В
  • Габаритные размеры:
    (прибор) 225х125х64 мм
    (клещи) 210х64х33 мм
  • Масса:
    (прибор) 1,05 кг
    (клещи) 0,52 кг

Переменное напряжение (TRUE RMS)

Диапазоны Разрешение Точность
10,0 В…600,0 В
фаза-нейтраль
0,1 В ±(0,5% + 0,5 В)
10,0 В…600,0 В
фаза-фаза

Переменный ток (TRUE RMS)

Диапазоны Разрешение Точность
20 А 0,001 А (<10 А) ±(0,5% + 0,1 А)
0,001 А (≥10 А)
200 А 0,01 А (<100 А) ±(0,5% + 0,5 А)
0,1 А (≥100 А)
1200 А 0,1 А (<1000 А) ±(0,5% + 5 А)
1 А (≥1000 А)

Коэффициент мощности (PF)

Диапазоны Разрешение Точность
0,00…1,00 0,01 ±0,04

Фазовый угол (Φ)

Диапазоны Разрешение Точность
-180°…180° 0,1° ±1° *ACOS(PF)

Частота

Диапазоны Разрешение Точность
45…65 Гц 0,1 Гц 0,1 Гц

Активная мощность

Диапазоны Разрешение Точность
0,000…9,999 кВт 0,001 кВт ±(1% + 0,008 кВт)
10,00…99,99 кВт 0,01 кВт ±(1% + 0,08 кВт)
100,0…999,9 кВт 0,1 кВт ±(1% + 0,8 кВт)
1,000…9,999 МВт 0,1 кВт ±(1% + 0,008 МВт)

Полная мощность

Диапазоны Разрешение Точность
0,000…9,999 кВА 0,001 кВА ±(1% + 0,008 кВА)
10,00…99,99 кВА 0,01 кВА ±(1% + 0,08 кВА)
100,0…999,9 кВА 0,1 кВА ±(1% + 0,8 кВА)
1,000…9,999 МВА 0,1 кВА ±(1% + 0,008 МВА)

Реактивная мощность

Диапазоны Разрешение Точность
0,000…9,999 кВАр 0,001 кВАр ±(1% + 0,008 кВАр)
10,00…99,99 кВАр 0,01 кВАр ±(1% + 0,08 кВАр)
100,0…999,9 кВАр 0,1 кВАр ±(1% + 0,8 кВАр)
1,000…9,999 МВАр 0,1 кВАр ±(1% + 0,008 МВАр)

Активная энергия (WH)

Диапазоны Разрешение Точность
0,000…9,999 кВт•ч 0,001 кВт•ч ±(1% + 0,008 кВт•ч)
10,00…99,99 кВт•ч 0,01 кВт•ч ±(1% + 0,08 кВт•ч)
100,0…999,9 кВт•ч 0,1 кВт•ч ±(1% + 0,8 кВт•ч)
1,000…9,999 МВт•ч 0,1 кВт•ч ±(1% + 0,008 МВт•ч)

Полная энергия (SH)

Диапазоны Разрешение Точность
0,000…9,999 кВА•ч 0,001 кВА•ч ±(1% + 0,008 кВА•ч)
10,00…99,99 кВА•ч 0,01 кВА•ч ±(1% + 0,08 кВА•ч)
100,0…999,9 кВА•ч 0,1 кВА•ч ±(1% + 0,8 кВА•ч)
1,000…9,999 МВА•ч 0,1 кВА•ч ±(1% + 0,008 МВА•ч)

Реактивная энергия (QH)

Диапазоны Разрешение Точность
0,000…9,999 кВАр•ч 0,001 кВАр•ч ±(1% + 0,008 кВАр•ч)
10,00…99,99 кВАр•ч 0,01 кВАр•ч ±(1% + 0,08 кВАр•ч)
100,0…999,9 кВАр•ч 0,1 кВАр•ч ±(1% + 0,8 кВАр•ч)
1,000…9,999 МВАр•ч 0,1 кВАр•ч ±(1% + 0,008 МВАр•ч)

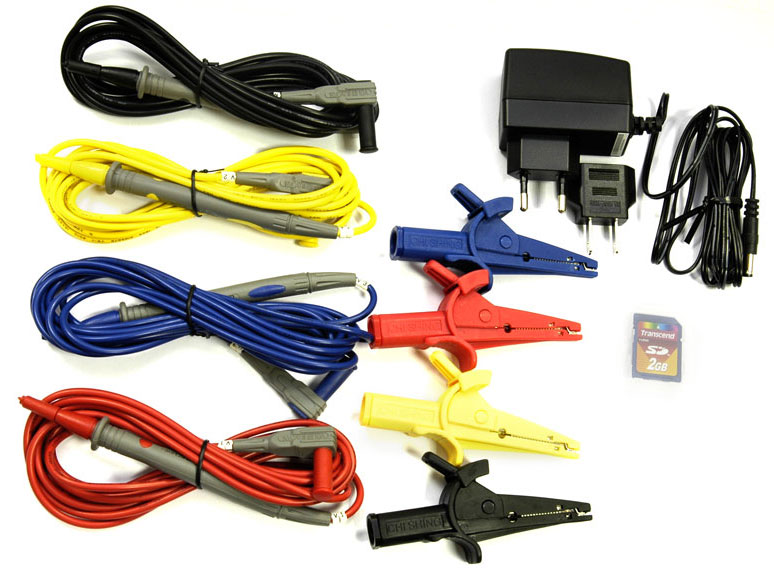

Стандартная комплектация

  • Прибор
  • Тестовые пробники – 4 шт.
  • Зажимы типа "Крокодил" – 4 шт.

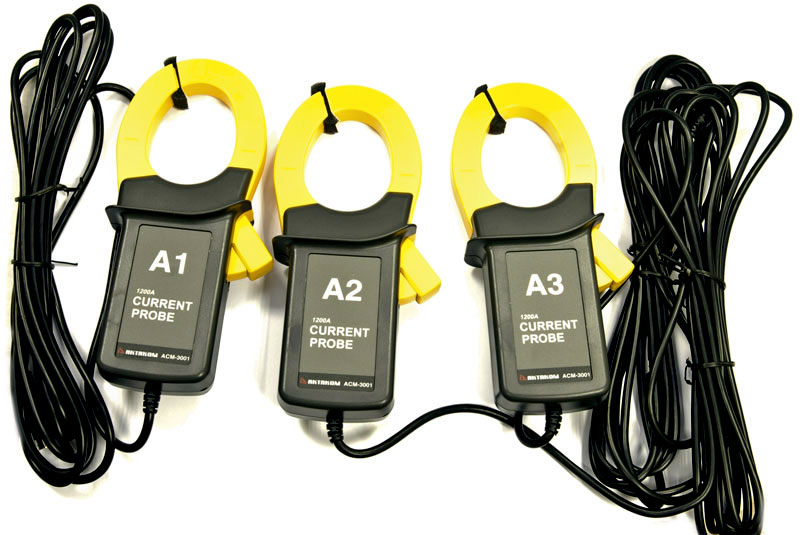

  • Токовый пробник (клещи) – 3 шт.
  • Сетевой адаптер AC-DC 9 В
  • SD карта 2 Гб
  • Мягкий кейс для переноски
  • Эксплуатационный документ
Загрузить в PDF

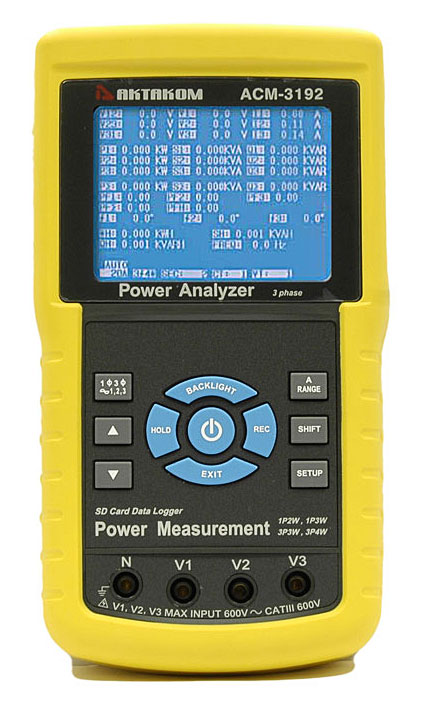

Описание органов управления 3-х фазного анализатора мощности АСМ-3192

1. Дисплей

2. 1 ф 3 ф – кнопка выбора конфигурации сети (1ф/2п, 1ф/3п, 3ф/3п, 3ф/4п)

3. ▲ – кнопка управления курсором вверх

4. ▼ – кнопка управления курсором вниз

5. HOLD – кнопка удержания показаний

6. BACKLIGHT – кнопка включения/выключения подсветки

7. Кнопка включения и выключения прибора

8. EXIT – кнопка выхода из настроек прибора

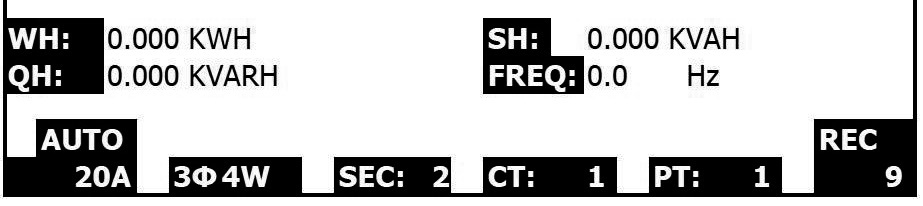

9. REC – кнопка записи в режиме регистратора на SD-карту

10. A RANGE – кнопка выбора диапазона тока (автоматический/20 А/200 А/2000 А)

11. SHIFT – кнопка перехода к выбранной функции на дисплее

12. SETUP – кнопка выбора измерительной функции

13. Входные терминалы для измерения напряжения

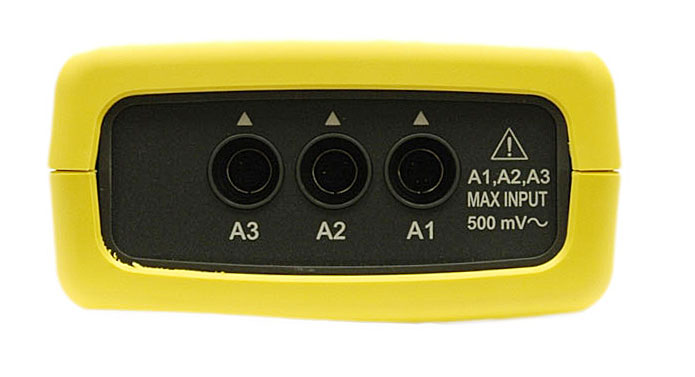

14. Входные разъемы для подключения токовых пробников

15. Разъем для SD карты

16. Разъем интерфейса RS-232

17. Кнопка сброса

18. Разъем подключения адаптера 9 В

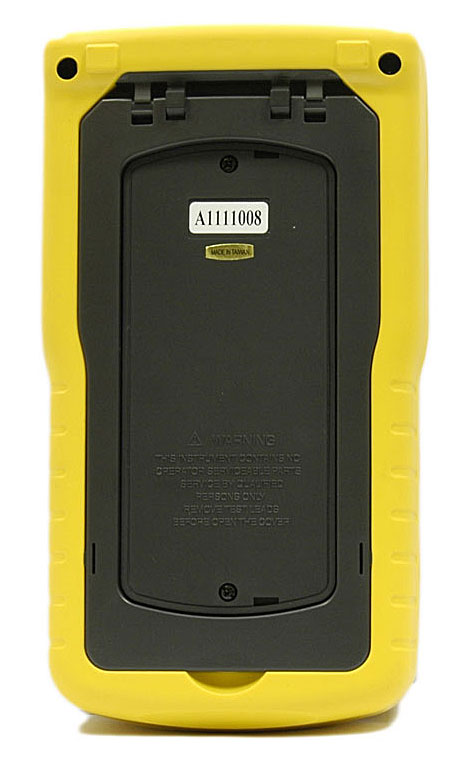

19. Крышка батарейного отсека

20. Подставка

21. Магнитопровод токового пробника

22. Клавиша открытия магнитопровода

23. Разъем токового пробника

Загрузить в PDF

Общие настройки режимов в 3-х фазном анализаторе мощности ACM-3192

1. Нажмите кнопку SETUP для входа в меню настроек

2. Нажмите кнопку SHIFT и в верхнем правом углу дисплея отобразятся надписи «SETUP» и «SHIFT1».


Далее кнопками ▲ и ▼ можно перейти от одной настройки (функции) к другой.

3. Когда курсор будет установлен на необходимую функцию повторно нажмите кнопку SHIFT и в верхнем правом углу дисплея надпись «SHIFT1» исчезнет, а надпись «SETUP» останется



4. Теперь кнопками ▲ и ▼ можно установить необходимый параметр в выбранной настройке (функции).

5. Для перехода к настройке следующей функции нажмите кнопку SHIFT. Для выхода из режима установки параметров измерения нажмите кнопку EXIT.

Загрузить в PDF

Установка имени папки и файла для записи на SD-карту в 3-х фазном анализаторе мощности ACM-3192

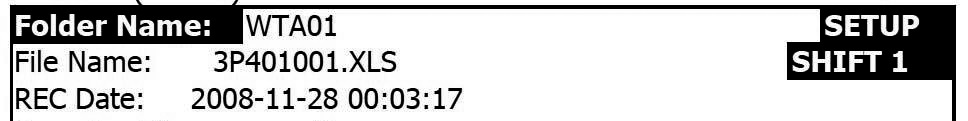

Установка имени папки для записи на SD-карту

1. Нажмите кнопку SETUP для входа в меню настроек. Если элемент «Folder Name» уже выбран (активен), то п.2 ‑ п.4 можно пропустить

2. Нажмите кнопку SHIFT и в верхнем правом углу дисплея отобразятся надписи «SETUP» и «SHIFT1».

3. Кнопками ▲ и ▼ выберите элемент «Folder Name».


4. Повторно нажмите кнопку SHIFT и в верхнем правом углу дисплея исчезнет надпись «SHIFT1».

5. Кнопками ▲ и ▼ выберите элемент необходимое имя папки от WTA01 до WTA10.


Для быстрого перехода от одного имени папки к другому нажмите и удерживайте нажатой кнопку ▲ или ▼ более 2-х секунд.

6. Для перехода к установке настроек следующего параметра повторно нажмите кнопку SHIFT и кнопками ▲ и ▼ выберите установку имени файла для записи на SD-карту (элемент «File Name»).

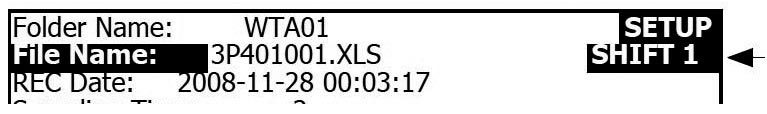

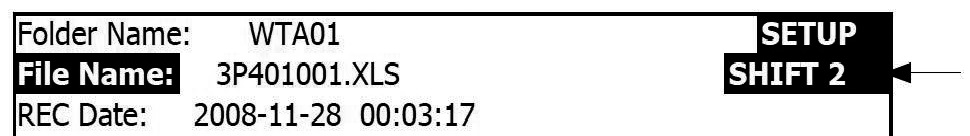

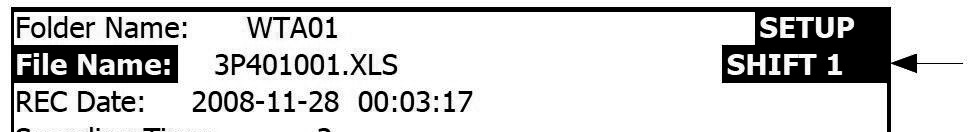

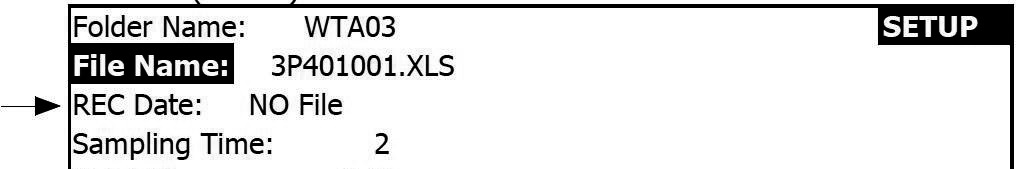

Установка имени файла для записи на SD-карту

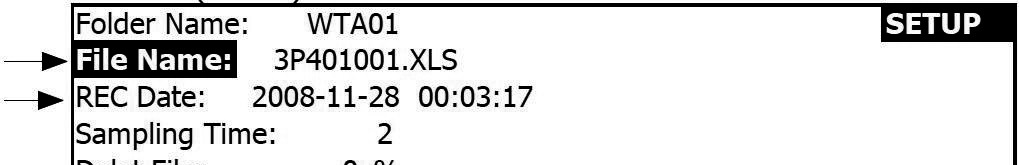

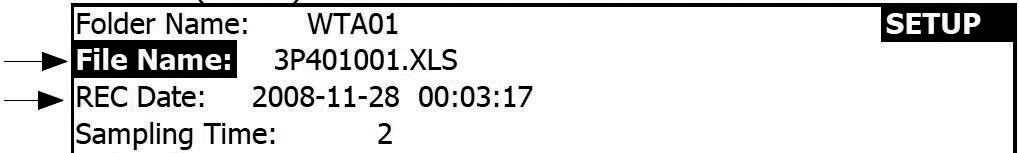

Как описано выше перейдите в установку имени файла для записи на SD-карту (элемент «File Name»).

В элементе «REC Date» не будет ничего отображаться или будет отображаться состояние «NO File», если выбранное название файла новое

В элементе «REC Date» будет отображаться время и дата записанного файла, если такое имя у файла уже есть.

1. Название файла состоит из трех составных частей. Первые три знака – выбранная конфигурация сети: 1P2 – одна фаза два провода; 1P3 – одна фаза три провода; 3P3 – три фазы три провода; 3P4 – три фазы четыре провода. Вторые две цифры – индекс номера папки. Последние три цифры – индекс имени файла

2. Кнопками ▲ и ▼ выберите нужное имя файла. Индекс имени файла (последние три цифры) можно установить от 001 до 050.

Например, имя файла 1P201001 означает: 1P2 – конфигурация сети 1 фаза 2 провода; 01 – название папки –WTA01; 001 – цифровой индекс файла 001.

3. Для быстрого перехода от одного имени файла к другому нажмите и удерживайте нажатой кнопку ▲ или ▼более 2-х секунд.

4. Если необходимо оперативно изменить конфигурацию сети, то необходимо 2 раза нажать кнопку SHIFT. В верхнем правом углу дисплея рядом с надписью «SETUP» появится надпись «SHIFT2».

Кнопками ▲ и ▼ можно изменить конфигурацию сети (первые три знака файла): 1P2, 1P3, 3P3, 3P4.

5. Для выхода из режима установки имени файла нажимайте кнопку SHIFT до тех пор, пока в верхнем правом углу дисплея рядом с надписью «SETUP» появится надпись «SHIFT1».

Далее кнопками ▲ и ▼ можно выбрать установку времени сэмплирования регистратора при записи на SD-карту.

Загрузить в PDF

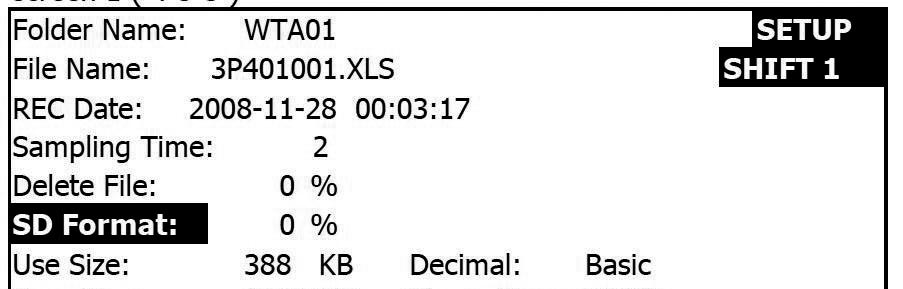

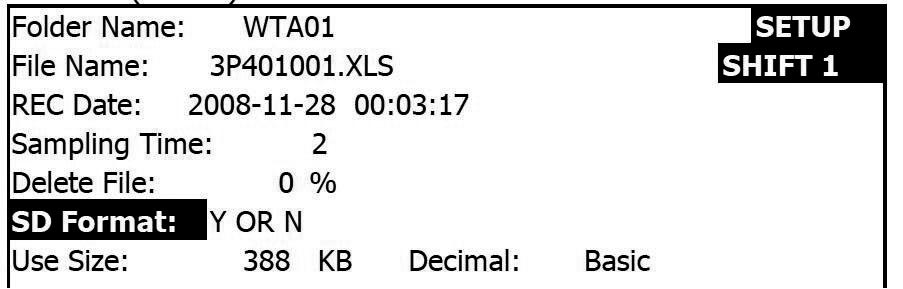

Форматирование SD- карты в 3-х фазном анализаторе мощности АСМ-3192

При необходимости SD-карту можно отформатировать

1. Для этого перейдите в функцию форматирования SD карты (элемент «SD Format»).


2. Нажмите кнопку SHIFT и удерживайте ее нажатой более двух секунд. На экране появится возможность выбора форматирования: ДА или НЕТ (Y OR N).


3. Далее кнопкой ▲ выберите форматирование карты («Y») и нажмите кнопку SETUP.

Загрузить в PDF

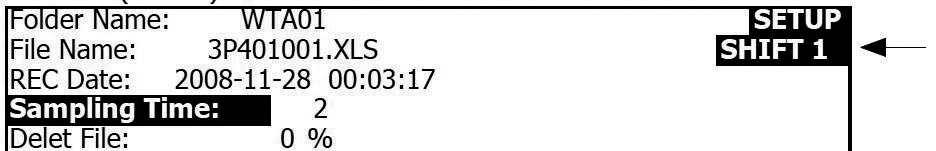

Установка времени сэмплирования для записи на SD-карту в 3-х фазном анализаторе мощности АСМ-3192

Как описано выше перейдите в установку времени сэмплирования (интервал между регистрациями) для записи на SD-карту (элемент «Sampling Time»).


1. Нажмите кнопку SHIFT – надпись «SHIFT1» исчезнет.

2. Далее кнопками ▲ и ▼ выберите необходимое время сэмплирования (от 2 до 7200 секунд). Для быстрой установки значения времени сэмплирования нажмите и удерживайте нажатой кнопку ▲ или ▼ более 2-х секунд.

3. Когда необходимое время сэмплирования будет установлено, повторно нажмите кнопку SHIFT. Надпись «SHIFT1» опять появится в верхнем углу дисплея.

4. Далее кнопками ▲ и ▼ можно перейти к следующей функции: удаление файла с SD карты (элемент «Delete File»).

Загрузить в PDF

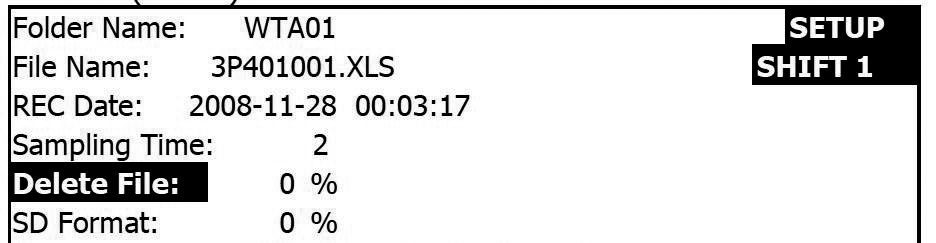

Удаление файлов с SD-карты в 3-х фазном анализаторе мощности АСМ-3192

При необходимости можно удалить файл, записанный на SD карту.

1. Для этого перейдите в функцию удаление файла с SD карты (элемент «Delete File»).

2. Нажмите кнопку SHIFT и удерживайте ее нажатой более двух секунд. На экране появится возможность выбора удалить (Y) или не удалять (N) файл.

3. Далее кнопкой ▲ выберите удаление файла («Y») и нажмите кнопку SETUP для удаления выбранного файла, например 3P401001.XLS

Загрузить в PDF

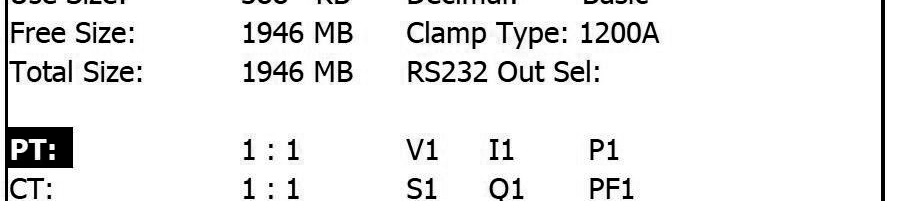

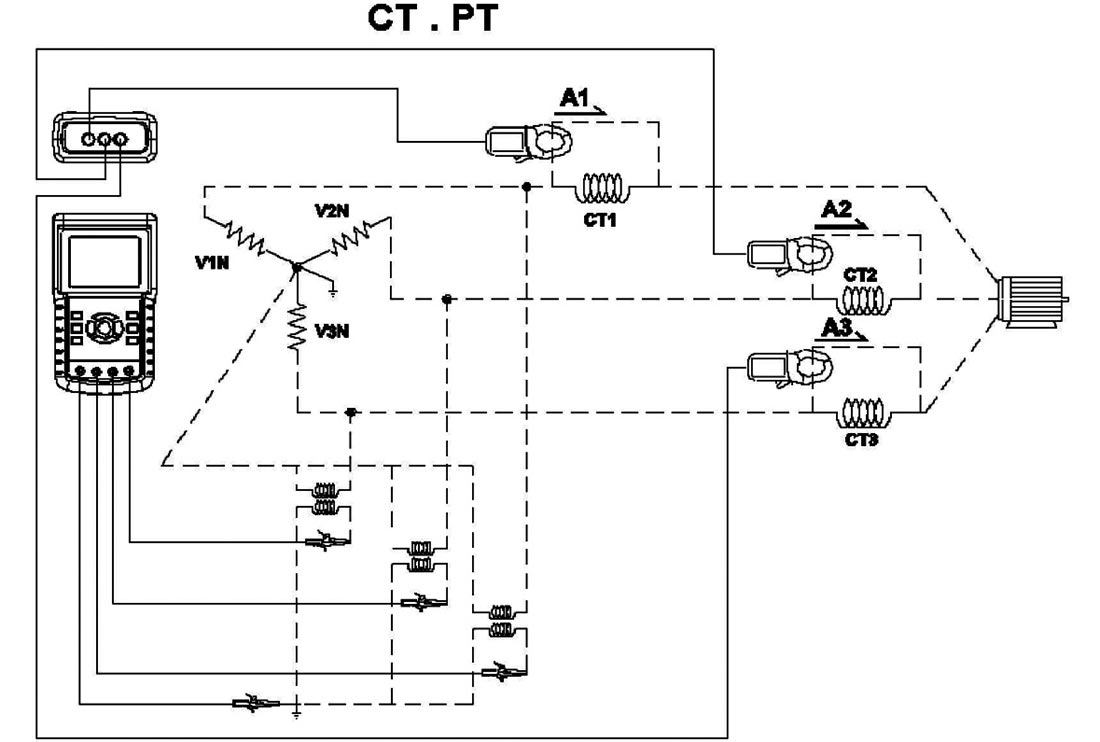

Установка коэффициента трансформации напряжения в 3-х фазном анализаторе мощности АСМ-3192

Прибор позволяет установить коэффициент трансформации напряжения от 1 до 1000.

1. Находясь в режиме установки параметров нажмите кнопку SHIFT (в правом углу появится надпись «SHIFT1») и кнопками ▲ и ▼ выберите элемент «PT».


2. Нажмите кнопку SHIFT – надпись «SHIFT1» исчезнет.

3. Далее кнопками ▲ и ▼ выберите необходимый коэффициент трансформации напряжения (от 1 до 1000). Для быстрой установки значения коэффициента трансформации нажмите и удерживайте нажатой кнопку ▲ или ▼ более 2-х секунд.

4. Когда необходимое значение коэффициента трансформации будет установлено, повторно нажмите кнопку SHIFT.

Надпись «SHIFT1» опять появится в верхнем углу дисплея и можно перейти к установке следующего параметра.

Загрузить в PDF

Установка коэффициента трансформации тока в 3-х фазном анализаторе мощности АСМ-3192

Прибор позволяет установить коэффициент трансформации тока от 1 до 600.

1. Находясь в режиме установки параметров нажмите кнопку SHIFT (в правом углу появится надпись «SHIFT1») и кнопками ▲ и ▼ выберите элемент «СT».


2. Нажмите кнопку SHIFT – надпись «SHIFT1» исчезнет.

3. Далее кнопками ▲ и ▼ выберите необходимый коэффициент трансформации тока (от 1 до 600). Для быстрой установки значения коэффициента трансформации нажмите и удерживайте нажатой кнопку ▲ или ▼ более 2-х секунд.

4. Когда необходимое значение коэффициента трансформации будет установлено, повторно нажмите кнопку SHIFT.

Надпись «SHIFT1» опять появится в верхнем углу дисплея и можно перейти к установке следующего параметра.

Загрузить в PDF

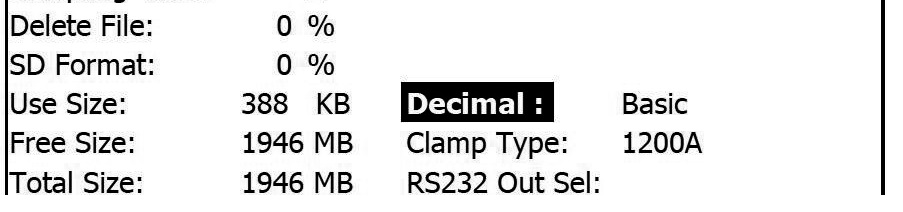

Задание десятичного разделителя для формата сохранения на SD-карту в 3-х фазном анализаторе мощности АСМ-3192

В формате хранения цифровых данных на SD-карте в качестве десятичного разделителя по умолчанию используется «.», например: «20.6», «1000.53». В некоторых странах (в Европе) в качестве разделителя используется «,», например «20,6», «1000,53».

1. Находясь в режиме установки параметров нажмите кнопку SHIFT (в правом углу появится надпись «SHIFT1») и кнопками ▲ и ▼ выберите элемент «Decimal»:

2. Нажмите кнопку SHIFT – надпись «SHIFT1» исчезнет.

3. Далее кнопками ▲ и ▼ выберите параметр «BASIC», если в качестве разделителя используется «.» (точка)

или «Euro» – если в качестве разделителя используется «,» (запятая).

4. После выбора необходимого параметра, повторно нажмите кнопку SHIFT. Надпись «SHIFT1» опять появится

в верхнем углу дисплея и можно перейти к установке следующего параметра.

Загрузить в PDF

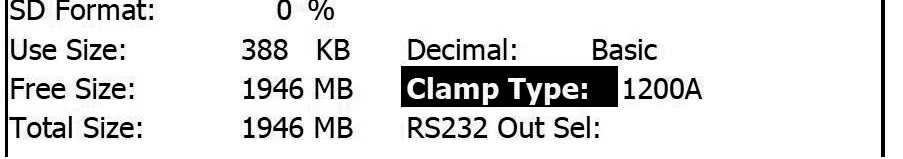

Выбор токовых клещей (200А или 1200А) в 3-х фазном анализаторе мощности АСМ-3192

Прибор позволяет выбрать два типа токовых клещей на 200 А или 1200 А.

1. Находясь в режиме установки параметров нажмите кнопку SHIFT (в правом углу появится надпись «SHIFT1») и кнопками ▲ и ▼ выберите элемент «Clamp Type»:


2. Нажмите кнопку SHIFT – надпись «SHIFT1» исчезнет.

3. Далее кнопками ▲ и ▼ выберите тип токовых клещей «200 А» или «1200 А»

4. После выбора необходимого параметра, повторно нажмите кнопку SHIFT. Надпись «SHIFT1» опять появится в верхнем углу дисплея и можно перейти к установке следующего параметра.

Загрузить в PDF

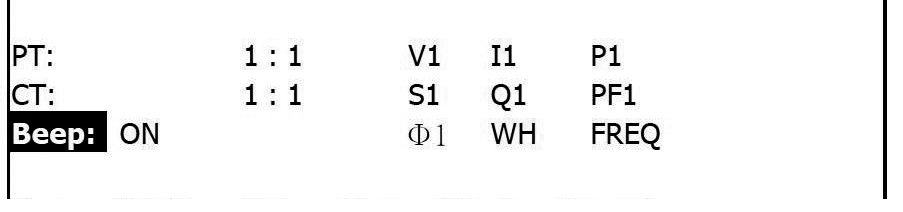

Включение/выключение звукового сигнала нажатия кнопок в 3-х фазном анализаторе мощности АСМ-3192

1. Находясь в режиме установки параметров нажмите кнопку SHIFT (в правом углу появится надпись «SHIFT1») и кнопками ▲ и ▼ выберите элемент «BEEP»:


2. Нажмите кнопку SHIFT – надпись «SHIFT1» исчезнет.

3. Далее кнопками ▲ и ▼ выберите «ON» (звуковое сопровождение нажатия кнопок включено) или «OFF» (звуковое сопровождение нажатия кнопок выключено)

4. После выбора необходимого параметра, повторно нажмите кнопку SHIFT. Надпись «SHIFT1» опять появится в верхнем углу дисплея и можно перейти к установке следующего параметра.

Загрузить в PDF

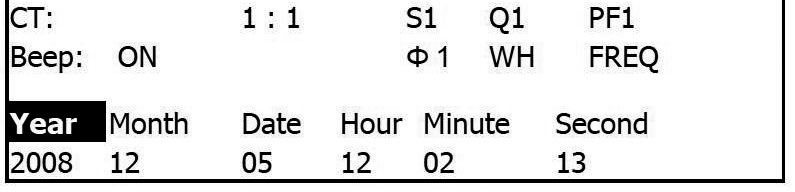

Установка даты и времени в 3-х фазном анализаторе мощности АСМ-3192

1. Находясь в режиме установки параметров нажмите кнопку SHIFT (в правом углу появится надпись «SHIFT1») и кнопками ▲ и ▼ выберите элемент «Year»:


2. Нажмите кнопку SHIFT – надпись «SHIFT1» исчезнет.

3. Далее кнопками ▲ и ▼ выберите нужный год. Для быстрой установки значения нажмите и удерживайте нажатой кнопку ▲ или ▼ более 2-х секунд.

4. После заданияя года, повторно нажмите кнопку SHIFT. Надпись «SHIFT1» опять появится в верхнем углу дисплея и можно перейти к установке следующего параметра. Аналогичным образом последовательно устанавливаются значения:

5. Month (месяц) → Date (дата) → Hour (час) → Minute (минута) → Second (секунда)

Загрузить в PDF

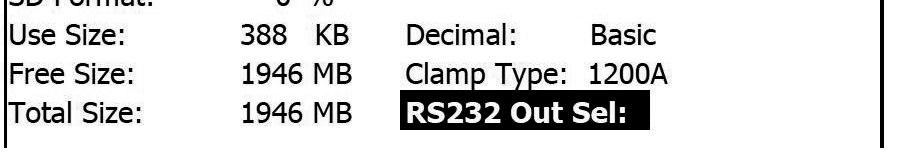

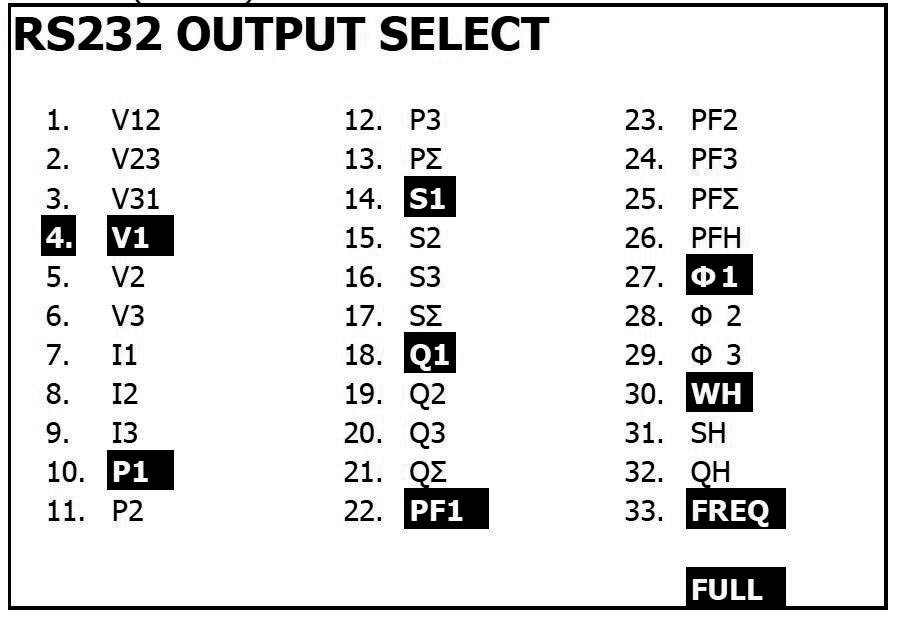

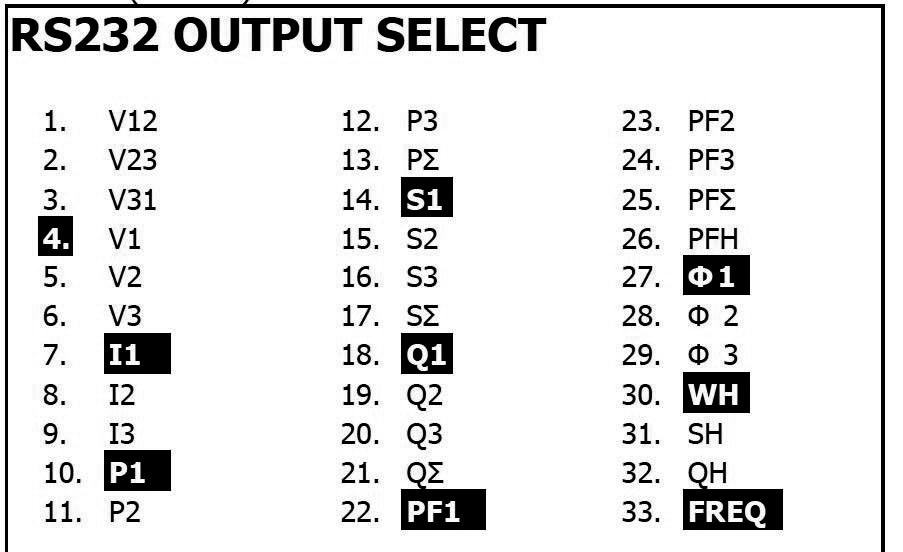

Установка параметров передачи по интерфейсу RS-232 в 3-х фазном анализаторе мощности АСМ-3192

1. Находясь в режиме установки параметров нажмите кнопку SHIFT (в правом углу появится надпись «SHIFT1») и кнопками ▲ и ▼ выберите элемент «RS-232 Out Sel:»


2. Нажмите кнопку SHIFT и удерживайте ее нажатой более 2-х секунд. Дисплей экрана примет вид аналогичный, приведенному ниже:


3. Всего можно установить до 9 параметров для передачи по RS-232. Кнопками ▲ и ▼ установите курсор на требуемый параметр и нажмите кнопку SETUP. Выбранный элемент будет подсвечиваться.

4. Если в процессе установки параметров для передачи по RS-232 было выбрано более 9-ти параметров, то в нижнем правом углу экрана появится надпись «FULL»


5. В этом случае, кнопками ▲ и ▼ выберите «лишний» параметр для удаления и нажмите кнопку SETUP. Параметр подсвечиваться не будет и надпись «FULL» исчезнет с экрана.

6. Для возврата в режим установки параметров нажмите кнопку SHIFT и удерживайте ее нажатой более 2-х секунд.

7. Далее можно перейти к установке следующего параметра.

Загрузить в PDF

Выход из меню настроек 3-х фазного анализатора мощности АСМ-3192

Для выхода из режима установки параметров нажмите кнопку EXIT.
Загрузить в PDF

Измерение по схеме одна фаза два провода 1ф2п 3-х фазным анализатором мощности АСМ-3192



1. Включите прибор нажатием кнопки включения/выключения (7)

2. Кнопкой выбора конфигурации сети 1ф 3ф выберите тип сети 1Ф2W. Выбранная конфигурация появится в нижней строке дисплея (второй элемент)


3. Подключите прибор по схеме, показанной на рисунке выше. При помощи измерительного провода красного цвета подключите линию А1 к терминалу V1 прибора, а нейтраль N при помощи измерительного кабеля черного цвета – к терминалу N прибора

4. Подключите токовый пробник к входному разъему (14) А1. Обхватите магнитопроводом токового пробника линию А1.

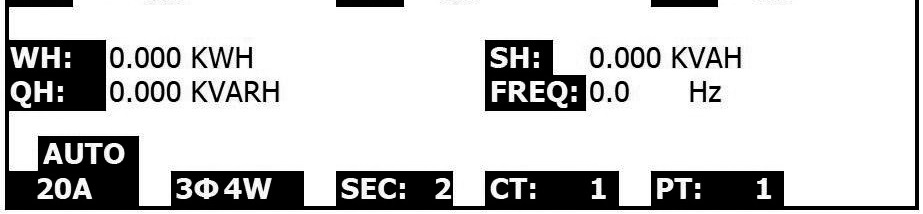

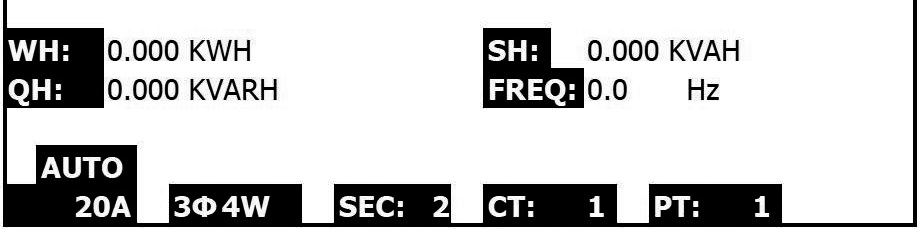

5. Измеренные значения появятся на экране дисплея.

Загрузить в PDF

Измерение по схеме одна фаза три провода 1ф3п 3-х фазным анализатором мощности АСМ-3192



1. Включите прибор нажатием кнопки включения/выключения (7)
2. Кнопкой выбора конфигурации сети 1ф 3ф выберите тип сети 1Ф3W. Выбранная конфигурация появится в нижней строке дисплея (второй элемент)




3. Подключите прибор по схеме, показанной на рисунке выше.
При помощи измерительного провода красного цвета подключите линию А1 к терминалу V1 прибора. При помощи измерительного провода синего цвета подключите линию А2 к терминалу V2 прибора. Нейтраль N при помощи измерительного кабеля черного цвета подключите к терминалу N прибора
4. Подключите два токовых пробника к входным разъемам (14) А1 и А2. Обхватите магнитопроводами токовых
пробников линии А1 и А2 соответственно.
5. Измеренные значения появятся на экране дисплея.

Загрузить в PDF

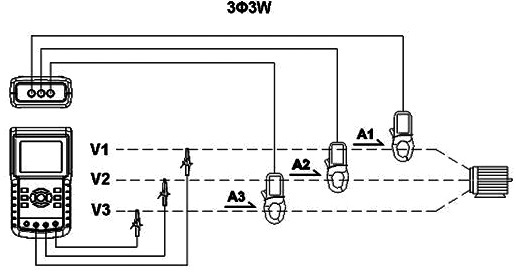

Измерение по схеме три фазы три провода 3ф3п 3-х фазным анализатором мощности АСМ-3192



1. Включите прибор нажатием кнопки включения/выключения (7)
2. Кнопкой выбора конфигурации сети 1ф 3ф выберите тип сети 3Ф3W. Выбранная конфигурация появится в нижней строке дисплея (второй элемент)

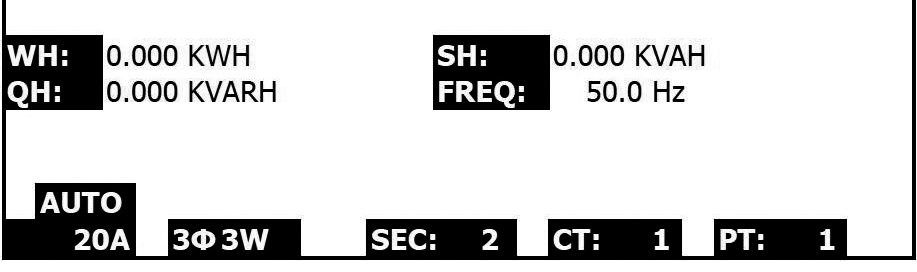

Описание: http://www.aktakom.ru/upload/aktakom/ACM-3192/ACM-3192_5.3.2.jpg
3. Подключите прибор по схеме, показанной на рисунке выше.
При помощи измерительного провода красного цвета подключите линию А1 к терминалу V1 прибора. При помощи измерительного провода синего цвета подключите линию А2 к терминалу V2 прибора. При помощи измерительного провода желтого цвета подключите линию А3 к терминалу V3 прибора.
4. Подключите три токовых пробника к входным разъемам (14) А1, А2 и А2. Обхватите магнитопроводами токовых пробников линии А1, А2 и А3 соответственно.
5. Измеренные значения появятся на экране дисплея.

Загрузить в PDF

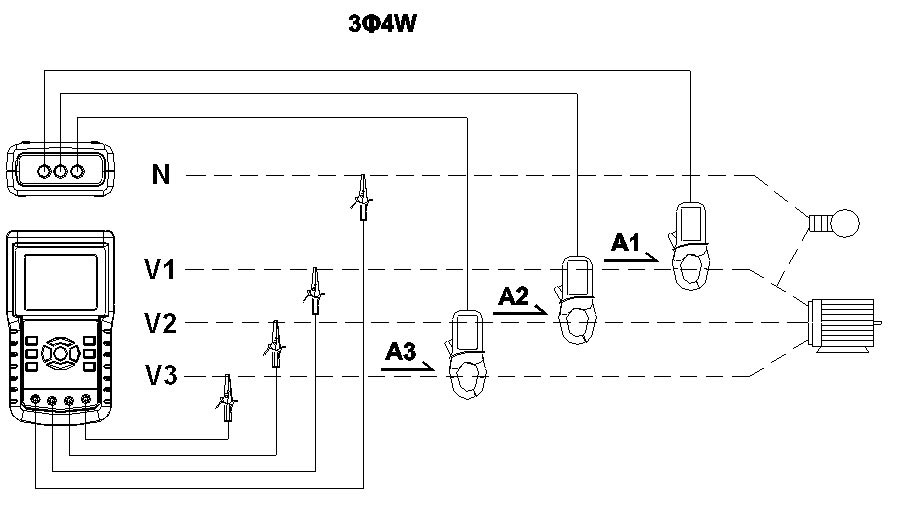

Измерение по схеме три фазы четыре провода 3ф4п 3-х фазным анализатором мощности АСМ-3192



1. Включите прибор нажатием кнопки включения/выключения (7)

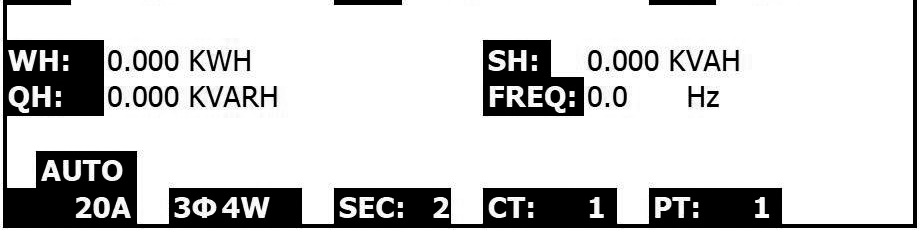

2. Кнопкой выбора конфигурации сети 1ф 3ф выберите тип сети 3Ф4W. Выбранная конфигурация появится в
нижней строке дисплея (второй элемент)


3. Подключите прибор по схеме, показанной выше.
При помощи измерительного провода красного цвета подключите линию А1 к терминалу V1 прибора. При помощи измерительного провода синего цвета подключите линию А2 к терминалу V2 прибора. При помощи измерительного провода желтого цвета подключите линию А3 к терминалу V3 прибора. Нейтраль N при помощи измерительного кабеля черного цвета подключите к терминалу N прибора
4. Подключите три токовых пробника к входным разъемам (14) А1, А2 и А2. Обхватите магнитопроводами токовых пробников линии А1, А2 и А3 соответственно.
5. Измеренные значения появятся на экране дисплея.

Загрузить в PDF

Измерение с использованием коэффициента трансформации напряжения PT и тока CT 3-х фазным анализатором мощности АСМ-3192



1. Включите прибор нажатием кнопки включения/выключения (7)
2. Кнопкой выбора конфигурации сети 1ф 3ф выберите тип сети 3Ф4W. Выбранная конфигурация появится в нижней строке дисплея (второй элемент)


3. Подключите прибор по схеме, показанной выше.
При помощи измерительного провода красного цвета подключите линию А1 к терминалу V1 прибора. При помощи измерительного провода синего цвета подключите линию А2 к терминалу V2 прибора. При помощи измерительного провода желтого цвета подключите линию А3 к терминалу V3 прибора. Нейтраль N при помощи измерительного кабеля черного цвета подключите к терминалу N прибора
4. Подключите три токовых пробника к входным разъемам (14) А1, А2 и А2. Обхватите магнитопроводами токовых пробников линии А1, А2 и А3 соответственно.
5. Измеренные значения появятся на экране дисплея.

Загрузить в PDF

Обнуление значения энергии в 3-х фазном анализаторе мощности АСМ-3192

Для сброса в нулевое значение измеренной энергии (WH, SH, QH) нажмите и удерживайте нажатой более 6-ти секунд кнопку Exit.

Загрузить в PDF

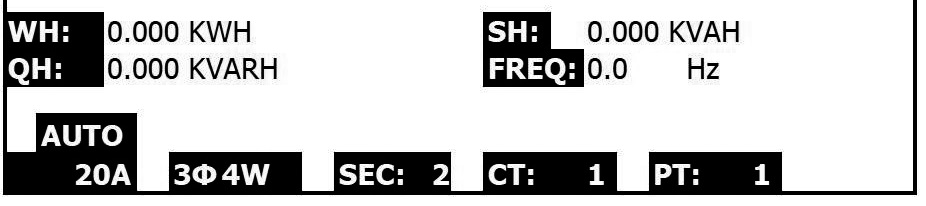

Работа 3-х фазного анализатора мощности АСМ-3192 в режиме регистратора

Нажмите кнопку REC для запуска режима регистратора данных.

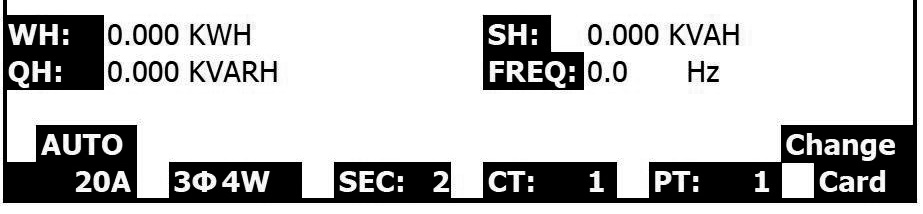

1. Если в нижнем правом углу экрана появится надпись "Change Card", то карта памяти заполнена и ее необходимо заменить


Если надпись "Change Card" не появилась, то карта памяти доступна для работы и включится режим регистратора данных и появится надпись "REC". Всего в один файл может быть записано до 30000 значений, по достижении этого предельного лимита, прибор образует новый файл автоматически.


2. Если режим регистратора необходимо остановить повторно нажмите кнопку REC. Надпись "REC" исчезнет из нижнего угла дисплея.


Загрузить в PDF

Удержание показаний на экране 3-х фазного анализатора мощности АСМ-3192

1. Если в процессе измерений необходимо зафиксировать показания на экране нажмите кнопку HOLD. В нижнем правом углу экрана появится надпись "HOLD".


2. Для выхода из режима удержания показаний в режим измерения повторно нажмите кнопку HOLD. Надпись "HOLD" в нижнем правом углу экрана исчезнет.

Загрузить в PDF

Включение подсветки в 3-х фазном анализаторе мощности АСМ-3192

1. Для включения подсветки экрана нажмите кнопку BACKLIGHT.

2. Для отключения подсветки повторно нажмите кнопку BACKLIGHT.

Загрузить в PDF

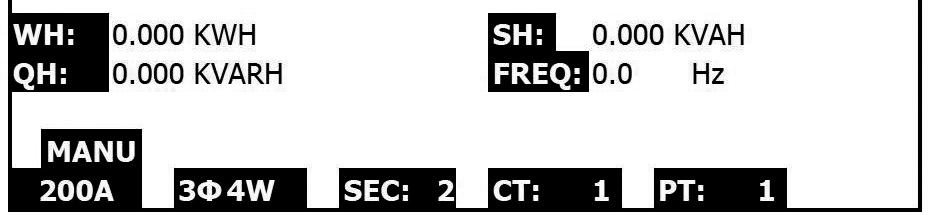

Выбор диапазона тока в 3-х фазном анализаторе мощности АСМ-3192

В приборе имеется возможность установить один из четырех диапазонов измерения тока: три ручных диапазона 20 А, 200 А, 1200 А и автоматический выбор диапазонов.

1. Выбор ручных диапазонов производится последовательным нажатием кнопки A RANGE. Выбранные диапазоны отображаются в нижнем левом углу дисплея под надписью "MANU".


2. Для перехода в режим автоматического выбора диапазонов нажмите и удерживайте нажатой кнопку A RANGE более 2-х секунд. В нижнем левом углу появится надпись "AUTO".


Для перехода обратно в режим ручного выбора диапазонов повторно нажмите и удерживайте нажатой кнопку A RANGE более 2-х секунд. В нижнем левом углу надпись "AUTO" исчезнет и появится надпись "MANU".

Загрузить в PDF

Описание надписей на экране 3-х фазного анализатора мощности АСМ-3192

В таблице ниже приведены описания надписей на экране и соответствующие им описания измеряемых параметров.

Надпись Описание
V12, V23, V31 Напряжение линии
V1, V2, V3 Напряжение для каждой фазы
A1, A2, A3 Ток линии
P1, P2, P3 Истинное значение мощности для каждой фазы (Вт)
S1, S2, S3 Активная мощность для каждой фазы (ВА)
Q1, Q2, Q3 Реактивная мощность для каждой фазы (ВАр)
Полная истинная мощность (Вт)
Полная активная мощность (ВА)
Полная реактивная мощность (ВАр)
PF1, PF2, PF3 Коэффициент мощности для каждой фазы
PFΣ Полный коэффициент мощности
для сетей 3ф4п, 3ф3п : PFΣ = (PF1 + PF2 + PF3) / 3
для сетей 1ф3п: PFΣ = (PF1 + PF2) / 2
PFH Усредненный коэффициент мощности (WH / SH)
Φ 1, Φ 2, Φ 3 Фазовый угол для каждой фазы
WH Энергия (Вт∙ч)
SH Активная энергия (ВА∙ч)
QH Реактивная энергия (ВАр∙ч)
1Φ 2W 1 фаза 2 провода
1Φ 3W 1 фаза 3 провода
3Φ 3W 3 фазы 3 провода
3Φ 4W 3 фазы 4 провода
SEC Время сэмплирования регистратора
CT Коэффициент трансформации по току
PT Коэффициент трансформации по напряжению
Загрузить в PDF

Описание интерфейса RS-232 3-х фазного анализатора мощности АСМ-3192

Прибор имеет интерфейс RS-232 для передачи данных на персональный компьютер (ПК).

Это устройство связи выводит 16-битовый поток данных, который может использоваться пользовательскими приложениями

Прибор (3,5 мм разъем) ПК (9-контактный разъем «D»)
центральный контакт контакт 4
земля (экран) контакт 2

16-битовый поток данных отображается в следующем формате:

D16 D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D16

Каждая цифра отображает следующий статус:

D0 Конечное слово
D1&D8 Показания дисплея, D1 = LSD (цифра самого младшего разряда), D8 = MSD (цифра самого старшего разряда)
Например, с дисплея считывается 1234, тогда D8 — D1 будет 00001234
D9 Десятичная точка (DP), справа налево
0 – нет DP, 1 = 1 DP, 2 = 2 DP, 3 = 3 DP
D10 Полярность: 0 = положительная; 1 = отрицательная
D11&D12 Сигнализатор / нумератор
31 = HZ C0 = MW D1 = GW/Hr
32 = DEGREE C1 = GW D2 = TW/Hr
48 = K WATT C2 = TW D3 = KVA/Hr
50 = ACV C3 = MVA D4 = MVA/Hr
52 = ACA C4 = GVA D5 = GVA/Hr
64 = KVA C5 = TVA D6 = TVA/Hr
65 = KW/HR C6 = KVAR D7 = KVAR/Hr
B6 = KACV C7 = MVAR D8 = MVAR/Hr
B7 = MACV C8 = GVAR D9 = GVAR/Hr
B8 = KACA C9 = TVAR E0 = TVAR/Hr
B9 = MACA D0 = MW/Hr
D13 1
D14 4
D15 Стартовое слово
Загрузить в PDF

Обработка данных с SD-карты 3-х фазного анализатора мощности АСМ-3192 на персональном компьютере

  1. После записи данных в режиме регистратора выключите прибор и достаньте SD-карту из прибора.
  2. Вставьте SD-карту в соответствующий слот на персональном компьютере или подключите через адаптер
  3. Запустите EXCEL и загрузите данные с SD-карты, например файлы: 3P401001.XLS, 1P201001.XLS, 1P301001.XLS, 3P301001.XLS
  4. Записанные данные отобразятся в табличной форме на экране.
  5. При необходимости записанные данные средствами EXCEL можно перевести в графическую форму.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АСМ-3192 паспорт изделия
      Редакция: 200131 | Дата изменения: 03.02.2020
    Наверх

    Документация

    АСМ-3192 паспорт изделия
    Редакция: 200131 | Дата изменения: 03.02.2020
    Читать

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.


    Назад в раздел
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    АКТАКОМ в социальных сетях:
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
