Четырехканальные осциллографы Актаком серии ADS-6000 с полосой 200 МГц

12.03.2021

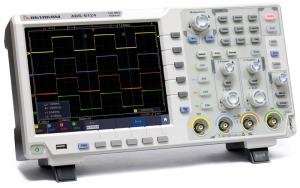

Семейство многофункциональных осциллографов ADS-6000 пополнилось двумя новыми моделями. Четырехканальные осциллографы Актаком ADS-6124 и ADS-6124H имеют максимальную полосу пропускания до 200 МГц, большую глубину записи до 40 миллионов точек, высокую скорость захвата осциллограмм до 70000 осц./сек.
Уже в штатной комплектации обе модели имеют сенсорный цветной тачскрин дисплей с управлением жестами и разрешением 1024 x 768 точек.

Традиционно для осциллографов Актаком с индексами "H" в модели ADS-6124H используется высокопроизводительный АЦП с разрядностью 14 бит, что позволяет существенно улучшить разрешение по сравнению с 8-ми разрядными АЦП. Естественно, что полоса пропускания при таком разрешении АЦП существенно сократится, поэтому в приборах предусмотрена возможность перехода на 8-ми битный режим работы.

Цифровые осциллографы Актаком ADS-6124 и ADS-6124H имеют возможность запуска и анализа сигналов последовательных шин I²C, SPI, RS-232, CAN. Для ADS-6124H данный анализатор протоколов является штатной функцией, в модели ADS-6124 активировать его можно при помощи приобретения дополнительных опций (ADS-6000DEC - опция декодирования I²C/SPI/RS-232, ADS-6000CAN - опция декодирования CAN).

Расширить функциональные возможности новых моделей можно также за счет следующих опций:

• цифровой мультиметр (4000 отсчетов)
  ADS-6000DMM - опция встроенного мультиметра
• универсальный генератор сигналов (для ADS-6124H)
  ADS-6000FG2 - опция встроенного генератора (2 канала, 25 МГц)
• VGA и AV выход (опция ADS-6000VGA);
• батарейное питание (XDS батарея)

Таким образом, линейка четырехканальных осциллографов Актаком в настоящее время выглядит следующим образом:

Параметр/модель		ADS-6064	ADS-6064H	ADS-6104	ADS-6104H	ADS-6124	ADS-6124H
Кол-во каналов	4
Полоса пропускания	60 МГц			100 МГц		200 МГц
Макс. частота дискретизации	1 Гвыб/с
Разрешение АЦП	8 бит		8/12/14 бит	8 бит	8/12/14 бит	8 бит	8/12/14 бит
Максимальная глубина записи	40 М точек
Скорость захвата осциллограмм	45 000 осц/сек			70 000 осц/сек	45 000 осц/сек	70 000 осц/сек	70 000 осц/сек
Горизонтальная развертка	2 нс/дел…1000 с/дел					1 нс/дел…1000 с/дел
Вертикальное отклонение	1 мВ/дел…10 В/дел
Тип запуска	фронт, импульс, видео, скорость нарастания, рант, окно, N фронт, логика
	сигналы последовательных шин - опция		сигналы последовательных шин - штатно;	сигналы последовательных шин - опция;	сигналы последовательных шин - штатно;	сигналы последовательных шин - опция;	сигналы последовательных шин - штатно;
Анализатор протоколов	I²C, SPI, RS-232, CAN - опция;		I²C, SPI, RS-232, CAN - штатно;	I²C, SPI, RS-232, CAN - опция;	I²C, SPI, RS-232, CAN - штатно;	I²C, SPI, RS-232, CAN - опция;	I²C, SPI, RS-232, CAN - штатно;
Дисплей	8”, ЖК сенсорный IPS 1024 x 768
