Измерение по схеме одна фаза два провода 1ф2п 3-х фазным анализатором мощности АСМ-3192

1. Включите прибор нажатием кнопки включения/выключения (7)

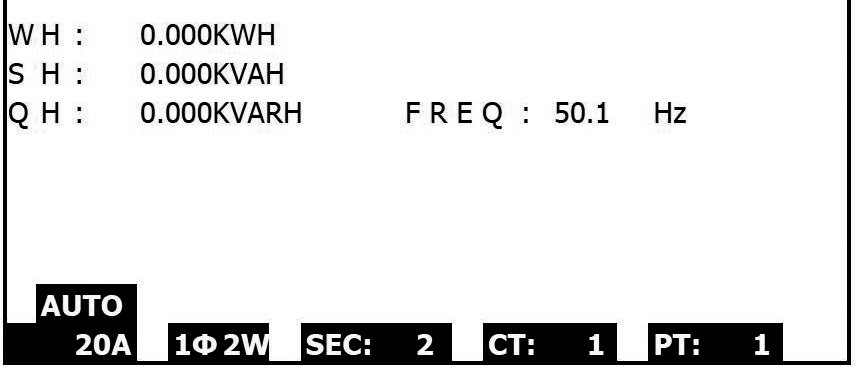

2. Кнопкой выбора конфигурации сети 1ф 3ф выберите тип сети 1Ф2W. Выбранная конфигурация появится в нижней строке дисплея (второй элемент)

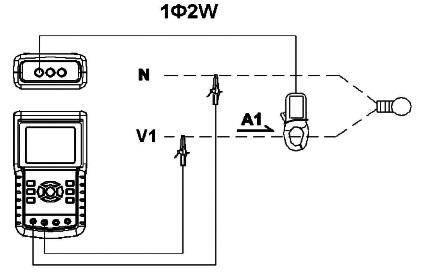

3. Подключите прибор по схеме, показанной на рисунке выше. При помощи измерительного провода красного цвета подключите линию А1 к терминалу V1 прибора, а нейтраль N при помощи измерительного кабеля черного цвета – к терминалу N прибора

4. Подключите токовый пробник к входному разъему (14) А1. Обхватите магнитопроводом токового пробника линию А1.

5. Измеренные значения появятся на экране дисплея.
