Режим контроля коэффициента n-й гармонической составляющей напряжения переменного тока токовыми клещами АТК-2012

1. Установите переключатель в положение «V». Клавишей 50/60 Гц выберите нужную частоту.

2. Вставьте провода во входные гнезда. Подсоедините щупы проводов параллельно из меряемой цепи.

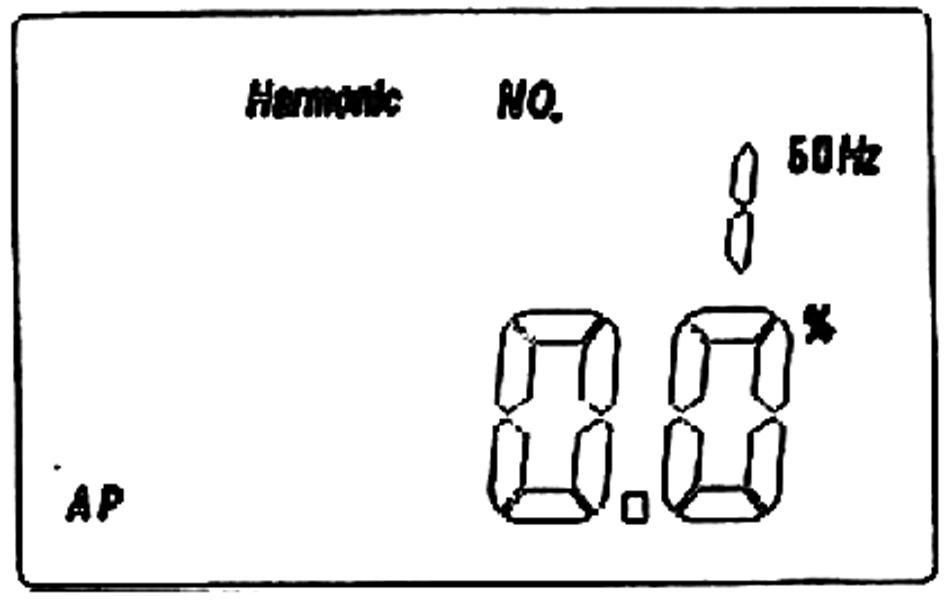

3. Нажмите клавишу „Func” два раза. Символы “harmonic” и “N0” будут показаны в верхней части ЖКИ. N – номер гармоники (1–99) будет индицироваться в верхней цифровой строке ЖКИ.

4. Для уменьшения или увеличения порядка гармоник в верхнем ряду используйте клавиши▲ / ▼. После достижения максимального (99) или минимального (1) значения будет осуществляться «прокрутка».
