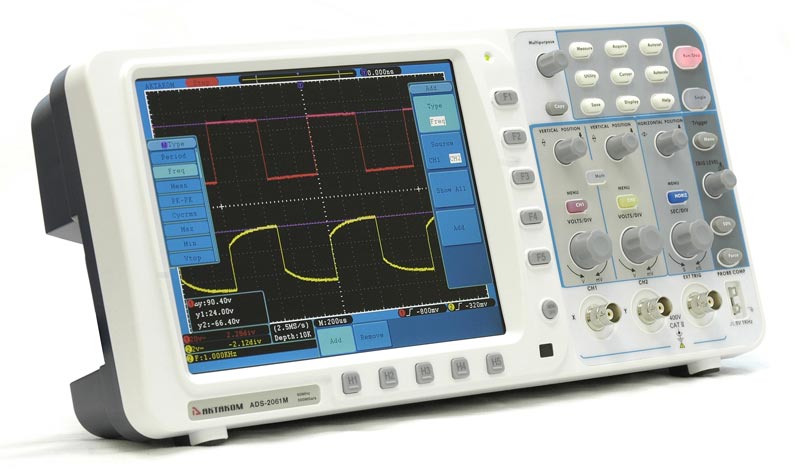

ADS-2061M Осциллограф цифровой

Ваша корзина пуста

2 канала. Полоса пропускания - 60 МГц. Частота дискретизации - 500 Mвыб/с (250 Mвыб/с на канал). Макс. память - 10 М на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 15 осциллограмм. Покадровый регистратор (1000 кадров). Интерфейс: USB-host, USB-device, LAN, RS-232. Дисплей: 20 см, цветной, TFT, 800 х 600. Бесплатное (в комплекте поставки) программное обеспечение AKTAKOM DSO Soft и AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ; 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения. Вес: 1,82 кг. Размеры: 340 x 155 x 70 мм.

Номер в Госреестре СИ: 49918-12
USB Host LAN (Local Area Network) RS-232

Розничная цена (вкл. НДС):  40 506,00 руб.

В корзину  Быстрый заказ

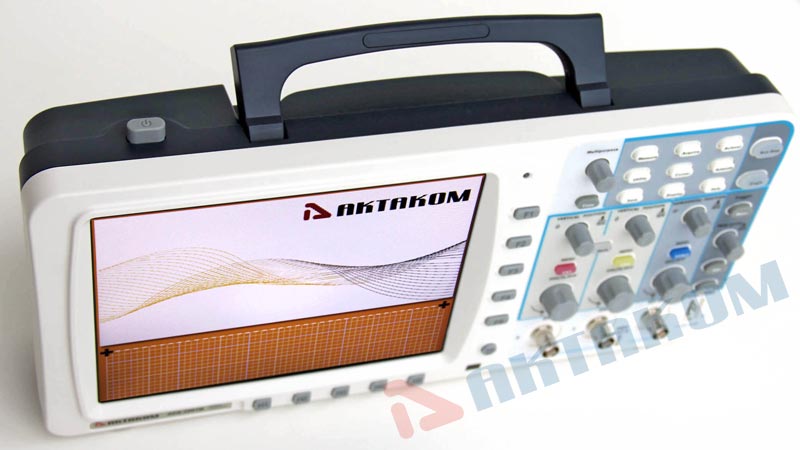

Серия ADS-2хх1M и ADS-2хх1MV - это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал!!!

Оригинальная модель двухканального цифрового запоминающего осциллографа, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора. Вся серия ADS-2хх1M и ADS-2хх1MV – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)»
Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице ниже).
Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ ; 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.

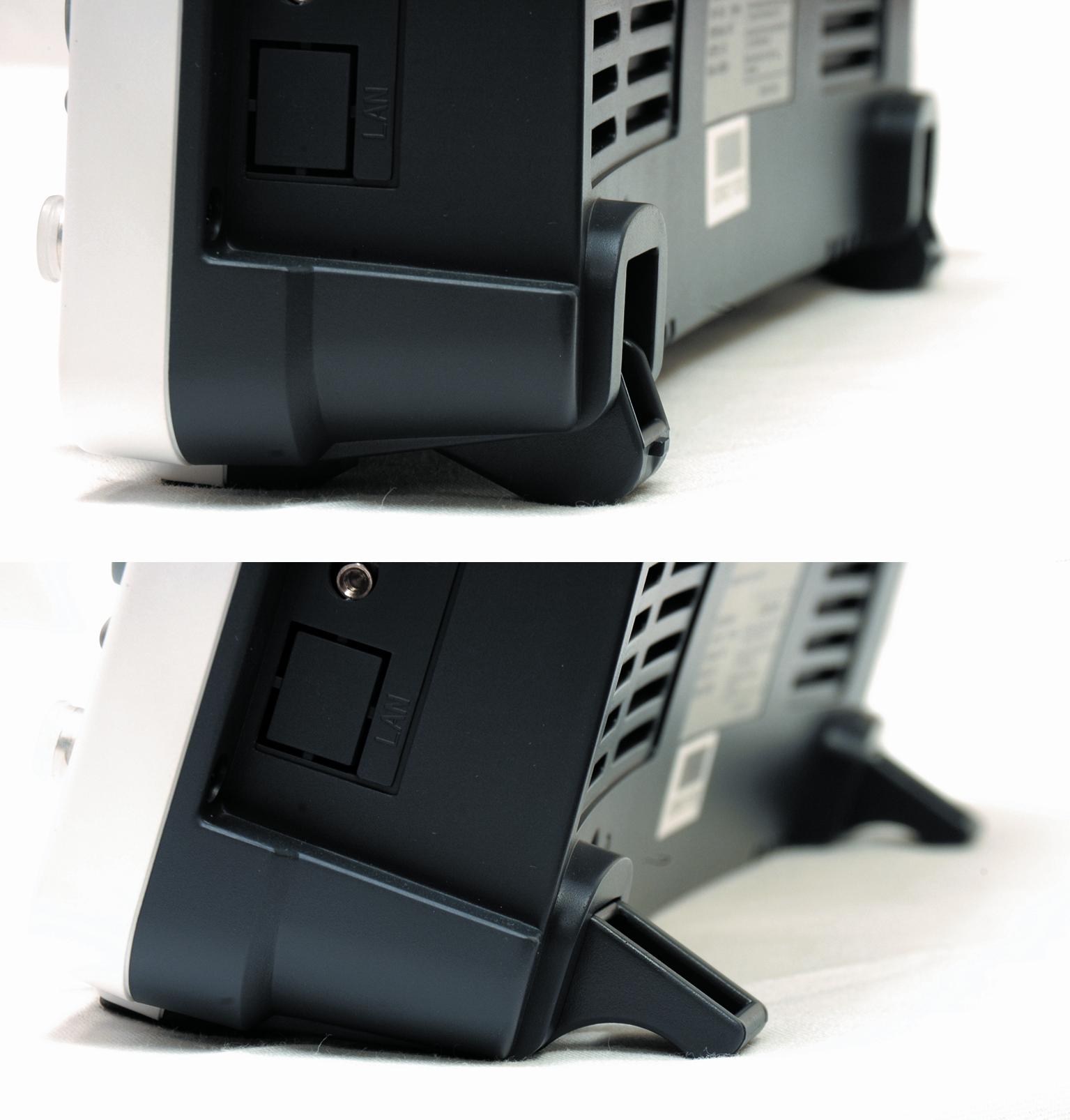

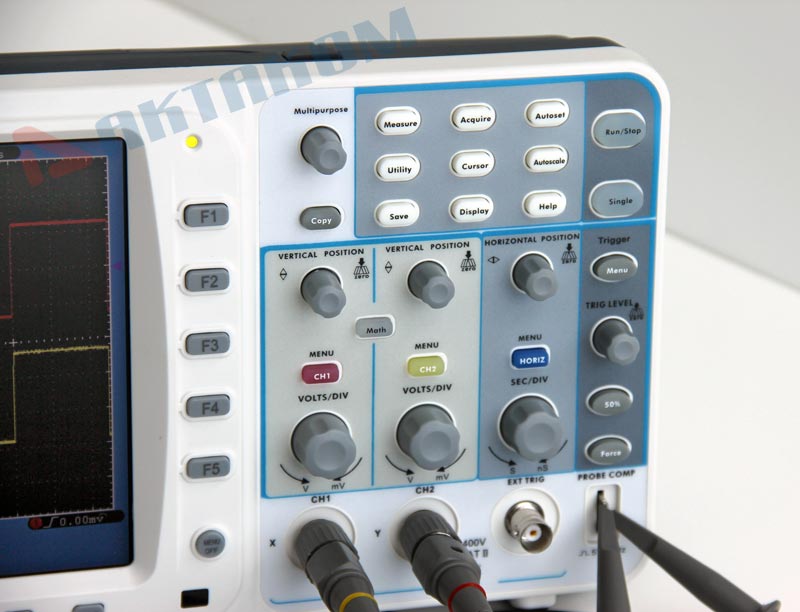

Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором.

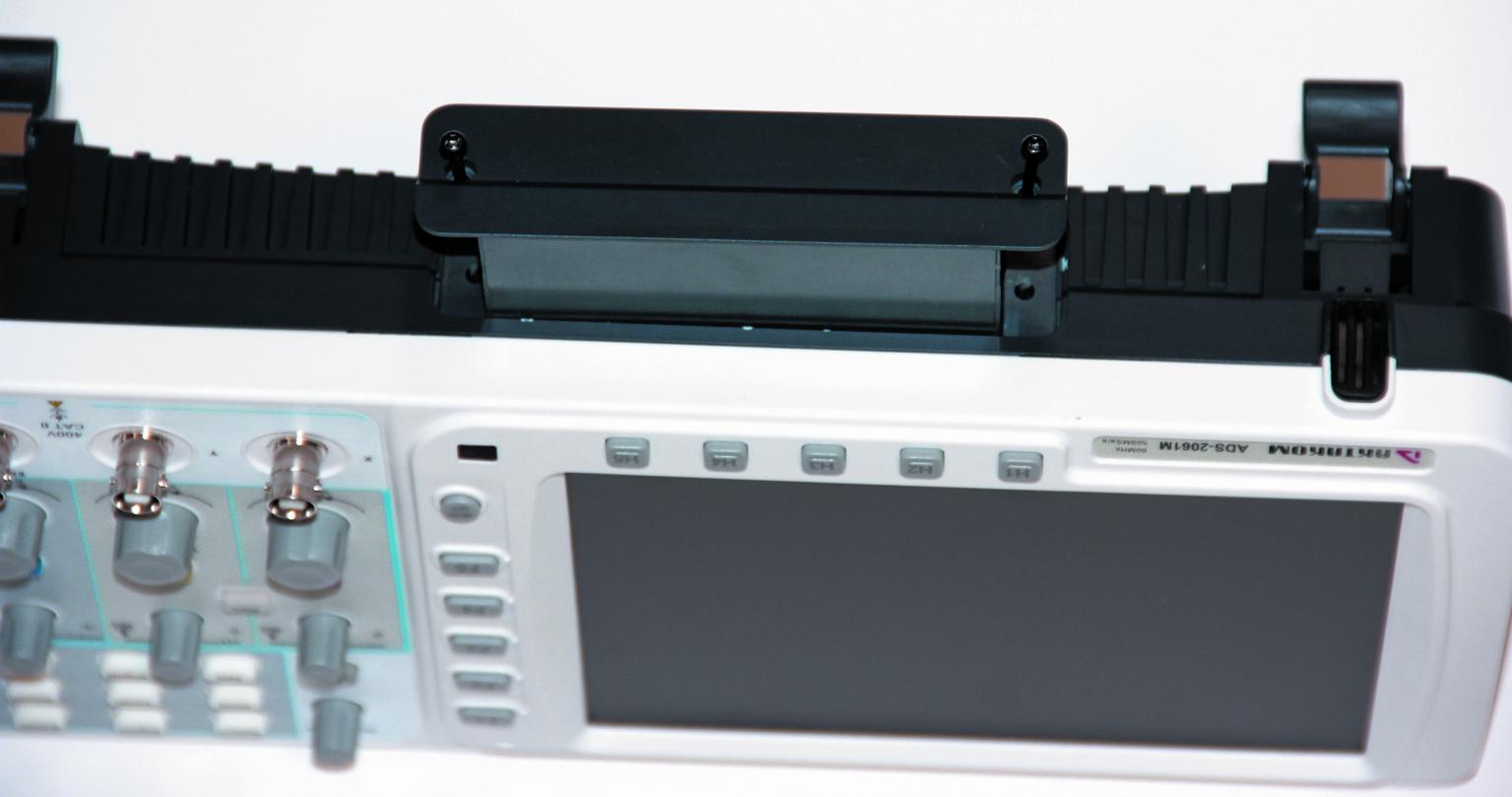

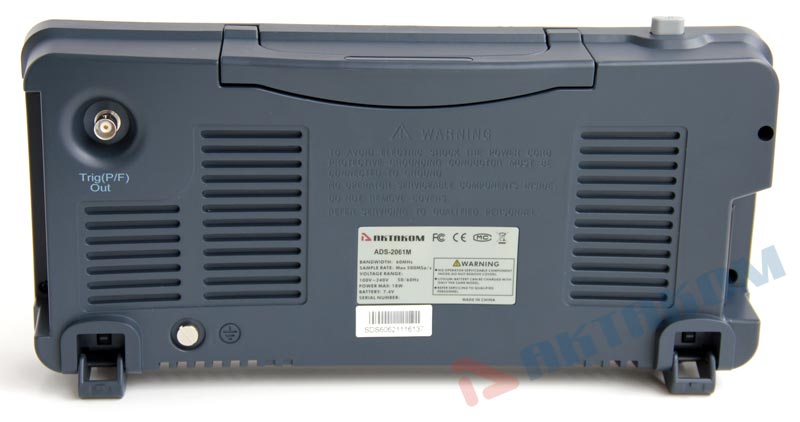

Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.

Характеритстика Значение
Полоса пропускания 60 MГц
Количество каналов 2 + внешний запуск
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 500 Mвыб/сек (250 Mвыб/сек - 2 канала)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ±2% в параллель 10 пФ±5 пФ
Учет ослабления пробников 1X, 10X, 100X, 1000X
Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик)
Ограничение полосы пропускания полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Параметры
горизонтальной системы
Диапазон частоты выборки 0.5 Выб/сек ~ 500 Mвыб/сек (один канал),
0.5 Выб/сек ~ 250 Mвыб/сек (два канала)
Интерполяция (sin x)/x
Глубина записи 10 M точек на каждый каналl
Коэффициент развертки 5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки ±100 ppm
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 2 мВ/дел ~ 10 В/дел
Диапазон смещения ±10 делений
Полоса пропускания для аналогового периодического сигнала 60 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания ≤5.8 нс (типичное)
Погрешность коэф. усиления ±3%
Погрешность коэф. усиления (усреднения) Усреднение по 16 регистрациям:
±(3% + 0.05 дел)
Измерения Курсорные ΔV и ΔT между курсорами
Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции +, -, *, /, FFT
Сохранение во внутреннюю память 15 осциллограмм
Фигуры Лиссажу Диапазон Полный
Сдвиг фаз ±3 градуса
Частота (типичное) 1 кГц прямоугольного сигнала

Система запуска

Характеристики Значене
Диапазон уровня запуска Внутренний ±6 делений от центра экрана
EXT ±600 мВ
EXT/5 ±3 В
Погрешность уровня запуска (типичная) Внутренний ±0.3 деления
EXT ±(40 мВ + 6% от утановл. значения)
EXT/5 ±(200mV +6% от утановл. значения)
Блокировка уровня запуска 100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное) Входной сигнал ≥50 Гц
Запуск по фронту наклон нарастающий, спадающий
чувствительность 0.3 деления
Запуск по длительности импульса условие запруска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 24 нс ~ 10 с
Запуск по видеосигналу система NTSC, PAL и SECAM
диапазон строк 1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 24 нс ~ 10 с
Поочередный запуск Режим запуск для канала CH1 Edge, Pulse, Video, Slope
Режим запуск для канала CH2 Edge, Pulse, Video, Slope

Основные технические характеристики

Дисплей

Тип дисплея диагональ 8” , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов 65536 цветов

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное) Меандр 1 кГц

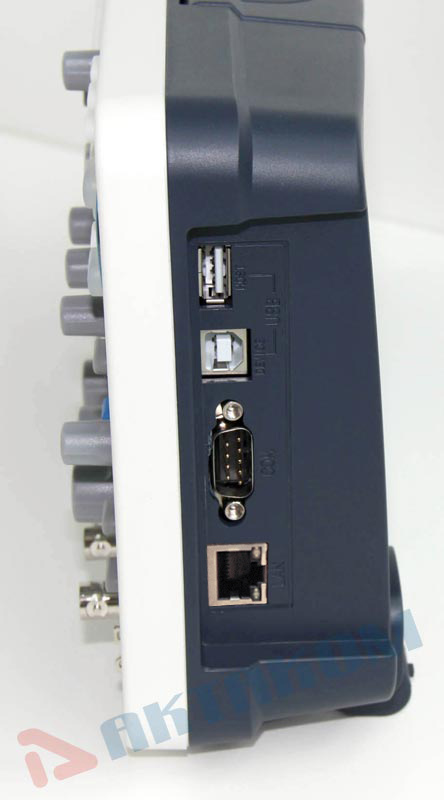

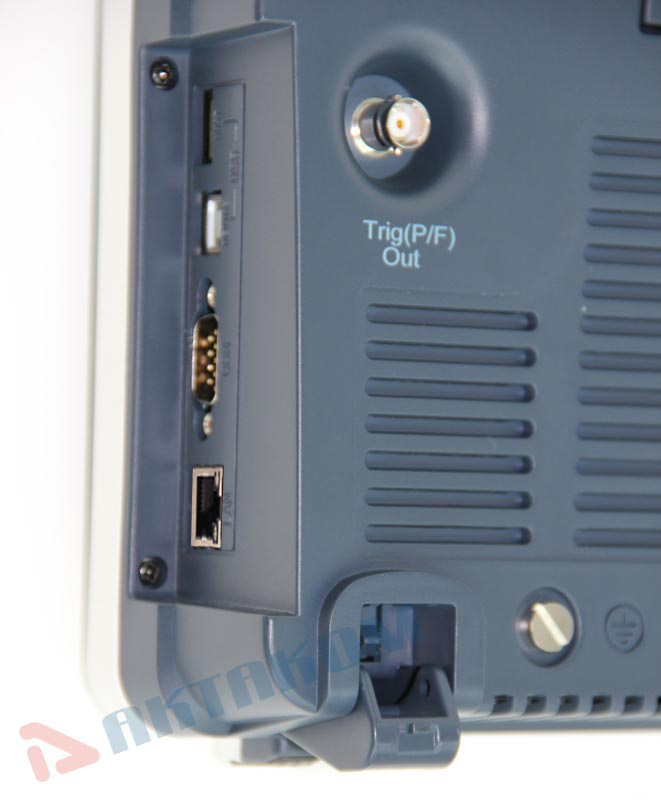

Интерфейс

Для связи с ПК USB 2.0, LAN, RS-232
Сохранение USB (форматы файлов *.bmp и *.bin)
Модуль Годен/Негоден Встроенный

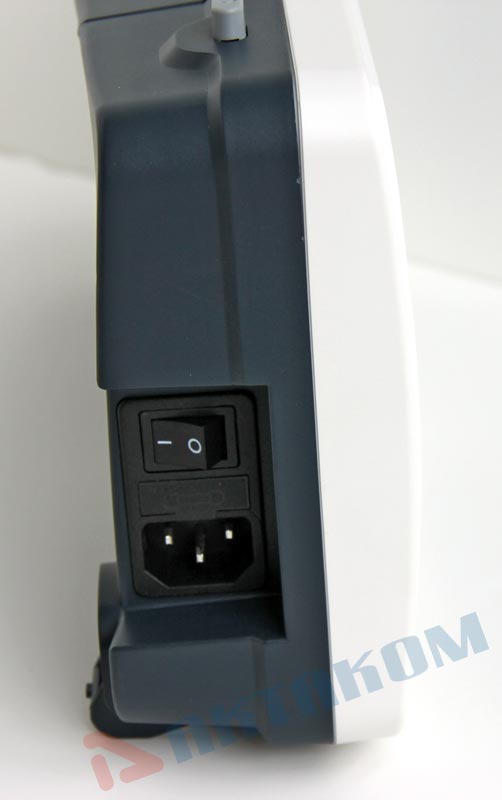

Питание

Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <18 Вт
предохранитель 1 A, T тип, 250 В
Батарея питания (опция - за дополнительную плату) 4000 мАч / 3.7 В

Массо-габаритные параметры

Габаритные размеры 340 мм × 155 мм × 70 мм (Д*В*Г)
Вес Около 1.82 кг
Габаритные размеры в упаковочной таре 220х110х430 мм
вес в упаковочной таре 2,58 кг

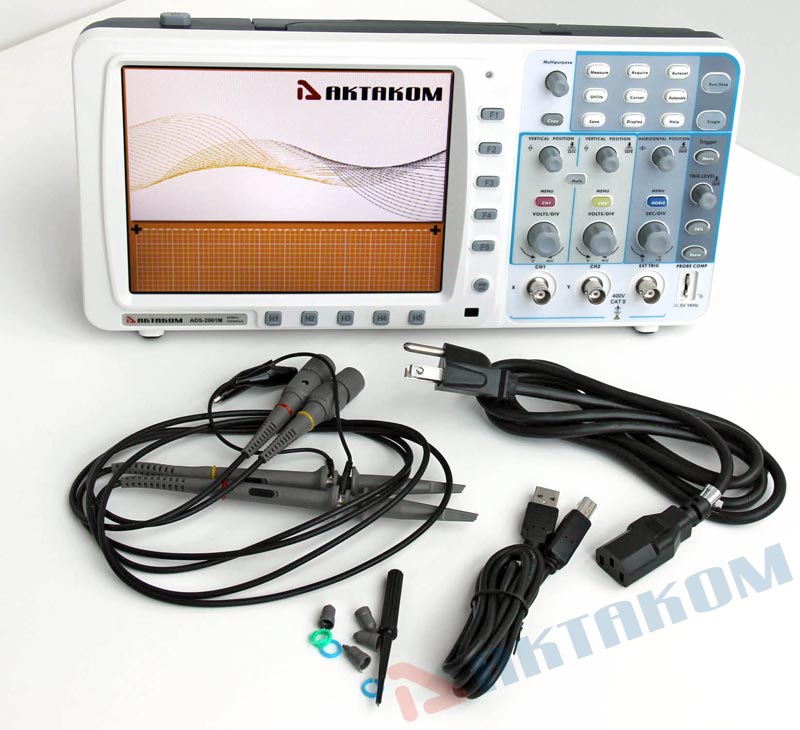

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Загрузить в PDF

Быстрое преобразование Фурье в осциллографах ADS-2хх1M(V)

Прибор предлагает четыре функции окна для FFT (БПФ): Rectangle, Hamming, Hanning и Blackman. Каждая функция окна предполагает компромисс между разрешающей способностью по частоте и точностью определения амплитуды. От приоритетов измерения и характеристик источника сигнала зависит, какое окно следует использовать. Рекомендации для выбора окна БПФ приведены в таблице.

Рекомендации Окно Особенности
Симметричные переходные процессы или выбросы, когда уровень сигнала до и после события практически равны.
Синусоидальные колебания с равными амплитудами и постоянной частотой.
Широкополосный белый шум с относительно медленно меняющимся спектром.

Rectangle (прямоугольник)

Прекрасное разрешение по частоте и наихудшее разрешение по амплитуде
Синусоидальный, периодический и узкополосный белый шум.
Асимметричные переходные процессы или выбросы, когда уровень сигнала до и после события значительно отличаются.

Hanning

По сравнению с Rectangle лучше точность по частоте и хуже по амплитуде
Аналогично Hanning.

Hamming

У Хэмминга несколько лучше разрешение по частоте, чем у Хеннинга
Одночастотная форма сигнала, для поиска гармоник высших порядков.

Blackman

Наилучшее разрешение по амплитуде, наихудшее по частоте

Окно Rectangle Окно Hanning Окно Hamming Окно Blackman

При использовании БПФ следует придерживаться следующих правил:

1. Сигналы, имеющие составляющую постоянного тока или смещение, могут стать причиной неверной амплитуды результата FFT (БПФ). Для уменьшения влияния постоянной составляющей, необходимо включить связь по переменному току (закрытый вход, связь AC).

2. Для уменьшения влияния белого шума и помех дискретизации при периодических сигналах, используйте режим регистрации осциллографа — усреднение.

3. Для отображения на экране результатов FFT (БПФ) с большим динамическим диапазоном используйте шкалу dB. Шкала dB при выводе на экран использует по вертикали логарифмический масштаб.

Статьи о продукции АКТАКОМ

Дистанционные управление и измерения в приборах АКТАКОМ

Благодаря пандемии, практически каждый человек в мире познакомился с бесконтактными измерениями, на примере инфракрасного термометра. В настоящем обзоре рассказывается о технологиях удаленного контроля устройств и беспроводной передачи данных, которые используются в контрольно-измерительной технике под торговой маркой АКТАКОМ.

Использование входов и выходов цифрового осциллографа для интеграции в измерительную систему

В настоящее время цифровой осциллограф часто используется совместно с другими приборами для проведения сложных комплексных измерений и последующей обработки данных в составе измерительной системы. Например, комбинация ЦЗО с генератором сигналов позволяет снимать амплитудно-частотные характеристики (АЧХ) измерительных цепей, измерять задержки в линиях связи, характеризовать качество передачи по сигнальному тракту (измерения джиттера, метод глазковых диаграмм) и пр. Объединение нескольких осциллографов в одну измерительную систему позволяет осуществлять многоканальный сбор данных в сложных системах. Однако для интеграции осциллографа в единую измерительную систему, помимо возможностей передачи данных в ПК или локальную сеть, от него требуется наличие дополнительных технических возможностей.

Осциллограф, стирающий грань между переносными и настольными моделями

Ранее принято было считать, что законодатели моды в осциллографии это Tektronix и Agilent Technologies. А все остальные только повторяют и догоняют. Но летом 2011 года стало ясно, что это ошибочное представление. Этим летом на рынке измерительной техники появился принципиально новый по конструкции цифровой запоминающий осциллограф АКТАКОМ АDS-2061M, а чуть позднее и вся серия, включая АDS-2061MV, АDS-2111M, АDS-2111MV, АDS-2121M, АDS-2121MV, АDS-2221M и АDS-2221MV. Серию этих осциллографов смело можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного прибора.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Где найти методику поверки для прибора?
  • У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?
  • Как выполнить автоматическую калибровку осциллографа?
  • Как записать осциллограмму на внешнюю память?
  • Как перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора?
  • Как прочитать на ПК сигналы, сохраненные прибором в формате *.bin на USB-флешку?
  • Каким образом можно сохранить данные осциллограммы для чтения в Excel?
  • Почему в некоторых приборах сбрасываются часы реального времени?
  • При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?
  • Как проверить наличие заявленной максимальной глубины записи (10 миллионов точек на канал) в осциллографах серии ADS-2xxxM/ADS-2xxxMV
  • Существует ли конвертор файлов BIN – AUL? Как преобразовать файлы данных с осциллографов серии Актаком ADS-2xxxM в Bin формате для дальнейшей обработки на компьютере?
  • Какие условия эксплуатации предусмотрены для данного осциллографа?
  • Подходят ли XDS батареи для использования в осциллографах Актаком серии ADS-2xxx?
  • Как зарядить и проконтролировать заряд батареи в переносных цифровых осциллографах Актаком серии ADS-2000?
  • Можно ли расширить полосу пропускания в цифровых осциллографах Актаком серии ADS-2000?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Программное обеспечение

    • Aktakom DSO-Reader Light Программное обеспечение для осциллографов
      Версия: 1.0.3.1 | Дата изменения: 25.12.2019
    • Aktakom DSO-Reader Pro Программное обеспечение для осциллографов
      Версия: 1.0.3.1 | Дата изменения: 25.12.2019
    • Aktakom DSO-Soft Программное обеспечение для осциллографов
      Версия: 2.0.8.26 | Дата изменения: 24.05.2019
    • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
      Версия: 1.0.4.4 | Дата изменения: 24.05.2019

    Документация

    • ADS-2031/V, 2061M/MV, 2071M/MV, 2111M/MV, 2121M/MV, 2221M/MV, 2322, 2332 руководство по эксплуатации
      Включает методику поверки | Редакция: 150529 | Дата изменения: 24.05.2019
    • ADS-2061M/MV, 2111M/MV, 2121M/MV, 2221M/MV паспорт изделия
      Редакция: 200206 | Дата изменения: 06.02.2020
    • Описание SCPI команд осциллографов ADS-2xx1M/MV
      Дата изменения: 14.09.2022

    Наверх

    Где найти методику поверки для прибора?
    Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта.
    Наверх

    У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?

    Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.

    Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.

    Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.


    Наверх

    Как выполнить автоматическую калибровку осциллографа?

    Процедура автоматической калибровки (автокалибровки) позволяет повысить точность осциллографа при изменении температуры окружающей среды. Процедуру автокалибровки необходимо применить для достижения максимальной точности осциллографа при изменении температуры окружающей среды ≥5 градусов Цельсия.

    Для вызова процедуры автоматической калибровки нажмите кнопку UTILITY, затем нажмите кнопку H1. Далее поворотным регулятором выберите пункт меню Adjust. Меню автоматических настроек включает следующие пункты:

    • Self Cal - вызов процедуры автоматической калибровки;
    • Default - вызов заводских настроек (настроек, записанных в памяти прибора).

    Процедура автокалибровки следующая:

    1. Перед запуском автокалибровки необходимо отключить пробники и соединительные кабели от входных разъёмов осциллографа.
    2. Нажмите кнопку UTILITY.
    3. Нажмите кнопку H1.
    4. Поворотным регулятором выберите элемент Adjust.
    5. Нажмите кнопку H2. На экране осциллографа появится информационное окно.
    6. Нажмите кнопку H2 для запуска процедуры автокалибровки или любую другую кнопку, если процедуру автокалибровки выполнять не надо.

    Наверх

    Как записать осциллограмму на внешнюю память?

    Сохранение данных на внешний носитель.

    1. Нажмите на панели управления осциллографа кнопку «save». На экране прибора станет доступно меню настройки сохранения данных.
    2. Кнопкой «H5» выберите место хранения «внешний».
    3. Кнопкой «H1» выберите тип данных.
      Wave - Формат сохранения - осциллограмма
      Setting - Формат сохранения - установки
      Image - Формат сохранения - изображение
      Record - Режим покадрового регистратора
    4. Кнопкой «H2» выберите источник данных.
    5. Кнопкой «H3» выберите объект и вывод.
    6. Нажмите «H4» для запуска сохранения. На экране осциллографа откроется окно, предлагающее задать имя файла, в который будут сохранены данные.

    Вращением рукоятки «Multipurpose» выбираются нужные клавиши экранной клавиатуры. Нажатие на эту рукоятку производит ввод выбраного символа. После задания имени файла, переместите курсор на экранную клавишу «enter» и нажмите. Данные запишутся в указанный файл. Далее их можно просмотреть с помощью програмного обеспечения AKTAKOM DSO-Reader Pro.


    Наверх

    Как перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора?
    У программного обеспечения, совместимого с серией осциллографов ADS-2xxx, такого функционала нет.

    Возможность перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора есть у ПО DSO-Soft6000, совместимого с серией осциллографов ADS-6xxx.
    Наверх

    Как прочитать на ПК сигналы, сохраненные прибором в формате *.bin на USB-флешку?

    Для чтения данных, записанных осциллографом на внешний USB-носитель в формате *.bin, можно воспользоваться программным обеспечением AKTAKOM DSO-Reader Pro.

    В данном ПО реализована возможность чтения *.bin файлов. В стандартном окне выбора файлов для чтения, необходимо в списке типов файлов выбрать «Битовые файлы осциллографа (*.bin)» как представлено на иллюстрации ниже:


    Нажать кнопку «Открыть» и ПО AKTAKOM DSO-Reader Pro отобразит сохраненный сигна:



    Наверх

    Каким образом можно сохранить данные осциллограммы для чтения в Excel?
    Стандартно осциллограф позволяет сохранить данные на флеш память в файлах форматов *.bmp и *.bin. Для сохранения данных осциллограммы для последующего чтения в Excel можно воспользоваться программой Aktakom DSO-Reader Light или Aktakom DSO-Reader Pro, которые сохранят данные осциллограммы в формате AUL. Далее полученный файл с помощью программы Aktakom AULFConverter можно преобразовать в формат *.csv, который читается программой Excel. Пример можно посмотреть в описании приложения Aktakom AULFConverter, закладка "Применение".
    Наверх

    Почему в некоторых приборах сбрасываются часы реального времени?
    Часы реального времени в любом приборе, например, в осциллографе, питаются от встроенного аккумулятора, который имеет особенность разряжаться. Поэтому сброс часов реального времени может происходить. Не следует забывать, функция часов является вспомогательной функцией и не прописана в технических параметрах прибора. Отсутствие этой функции в приборе, некорректная работа или сброс часов не могут быть отнесены к недостаткам прибора.
    Наверх

    При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?

    На самом деле никакой проблемы нет.

    Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.

    Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).

    Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).

    Нормальное отображение при развертке 10 мс/дел:

    Искажение формы того же сигнала на развертке 10 с/дел:

    На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.

    Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.

    Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.



    Наверх

    Как проверить наличие заявленной максимальной глубины записи (10 миллионов точек на канал) в осциллографах серии ADS-2xxxM/ADS-2xxxMV

    Вариант 1.

    Просто посмотреть размер глубины записи в специальной области на рабочем окне

    Вариант 2.

    Можно рассчитать глубину записи автоматически

    1. Подадим на осциллограф сигнал c генератора в виде меандра с частотой 1 МГц.

    2. Нажмем кнопку "Auto" на осциллографе для получения устойчивой картинки.

    Здесь и в дальнейшем лучше проводить работу в режиме отображения сигнала точками (dots)

    3. Нажмите на кнопку ACQUIRE для вызова на экран основного меню регистрации. Далее нажмем функциональную кнопку H2 для перехода в режим выбора размера памяти и затем функциональную кнопку F5 для выбора размера памяти 10 миллионов точек (10 М).

    4. Остановим регистрацию сигнала. Для этого нажмите кнопку Run/Stop осциллографа

    5. Растянем осциллограмму, чтобы увидеть расстояние между точками.

    Из рисунка видно, что расстояние между точками соответствует одному делению. При развертке 1 нс/дел, точки располагаются через 1 нс.

    6. Далее установим развертку таким образом, чтобы весть захваченный сигнал оказался на экране. В нашем случае наиболее хорошо виден весь захваченный сигнал при развертке - 5 мс/дел.

    В этом случае захваченный сигнал занимает 2 деления, т.е. его длина 10 мс

    7. Теперь можно рассчитать сколько точек помещается в зарегистрированном сигнале. Для этого длину записанного в память сигнала 10 мс делим на расстояние между точками - 1 мс.
    Т.е, 10 мс/1 нс = 10 миллионов точек.

    Таким образом, видно, что заявленная максимальная глубина записи осциллографов Актаком серии AWG соответствует реальности и составляет 10 миллионов точек.

    Вариант 3.

    Расчет глубины записи на основе программного обеспечения

    1. Подадим на вход осциллографа CHA сигнал. На экране осциллографа увидим картинку аналогичную приведенной ниже:

    2. Вставим в USB-порт запоминающее устройство. Сохраним данные на USB-устройство. Для этого нажмем кнопку COPY . Процедура сохранения данных может занять несколько секунд.

    Вся дальнейшая обработка данных будет происходить на персональном компьютере

    3. В программе обработки сохраненных данных от осциллографа на персональном компьютере откройте закладку File и далее пункт Open. Выберите сохраненный файл и подтвердите ввод нажатием клавиши Открыть.

    4. Так как целью данной задачи является подтверждение возможности сохранить на осциллографе сигнал с глубиной записи 10 миллионов точек, то актуальным становится представление сигнала не в графической форме, а в виде таблицы данных. Для представления сигнала в виде таблицы данных нажмем на иконку Data Table:

    5. На экране появится представление данных, полученных с осциллографа в виде таблицы (листы с 1 по 2000)

    6. Прокрутив листы до конечного (с номером 2000) можно убедиться, что максимальная глубина записи достигает 10 млн. точек на канал


    Наверх

    Существует ли конвертор файлов BIN – AUL? Как преобразовать файлы данных с осциллографов серии Актаком ADS-2xxxM в Bin формате для дальнейшей обработки на компьютере?
    Отдельного конвертора BIN - AUL не существует.
    Формат BIN – это формат записи бинарных данных в осциллограф в соответствии с заложенным в прибор алгоритме.

    Данные в формате BIN можно загрузить в программу Aktakom DSO-Reader Pro (требуется версия не ниже 1.0.2.9), а затем сохранить в формате данных AUL.
    Наверх

    Какие условия эксплуатации предусмотрены для данного осциллографа?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
      • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
      • Используйте подходящую защиту от превышения напряжения.
      • Применяйте пробники, специфицированные только для данного типа прибора.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
      • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабелей нельзя путать входные разъемы с выходными.
      • Разрешается использование предохранителей специфицируемых только для данного продукта.
      • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
      • Используйте только специфицированные для данного прибора батареи.
      • Замена батареи питания производится только при отключенном приборе.
      • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Подходят ли XDS батареи для использования в осциллографах Актаком серии ADS-2xxx?
    Нет. XDS батарея не предназначена для применения в осциллографах серии ADS-2xxx.
    Для батарейного питания переносных осциллографов серии ADS-2ххх с полосой пропускания от 60 до 300 МГц используется только SDS батарея, которая приобретается за дополнительную плату.
    Наверх

    Как зарядить и проконтролировать заряд батареи в переносных цифровых осциллографах Актаком серии ADS-2000?

    Для батарейного питания моделей данной серии используется только SDS батарея. Это дополнительная опция, которая не входит в комплект поставки. Батарея устанавливается в батарейный отсек прибора в нижней части корпуса. SDS батарея не предназначена для применения в осциллографах серии ADS-6000.

    При получении новой батареи она может быть не полностью заряжена. Перед первым использованием зарядите аккумулятор минимум в течение 12 часов. После полной зарядки аккумулятора его может хватить до 4-6 часов в зависимости от интенсивности использования.

    При подаче питания на осциллограф от батареи в правом верхнем углу дисплея будет отображаться индикатор заряда батареи.

    Если индикатор не появился, то включите его через меню:
    Нажмите кнопку UTILITY, далее кнопку H1 и поворотным регулятором выберите элемент Display. В пункте меню Battery выберите ON для отображения символа установленной батареи.

    Состояние зарядки батареи отображается четырьмя статусами:

    Если символ отображается без заливки, то прибор сможет работать не более 5 минут.

    Для зарядки батареи, находящейся в приборе, используется сетевое питание прибора. Только при работе прибора от сети батарея заряжается, но при этом динамического показа процесса зарядки не происходит.

    Для контроля текущего состояния питания имеется индикатор сети, который располагается сверху справа от дисплея над кнопкой F1.
    Если индикатор сети зеленый - прибор включен в сеть, батарея полностью заряжена (при использовании батареи).
    Если индикатор сети желтый - прибор включен в сеть, батарея заряжается (при использовании батареи).


    Наверх

    Можно ли расширить полосу пропускания в цифровых осциллографах Актаком серии ADS-2000?
    Нет.
    Расширить полосу пропускания программным или аппаратным способом в цифровых осциллографах серии ADS-2000 нельзя.
    Наверх
