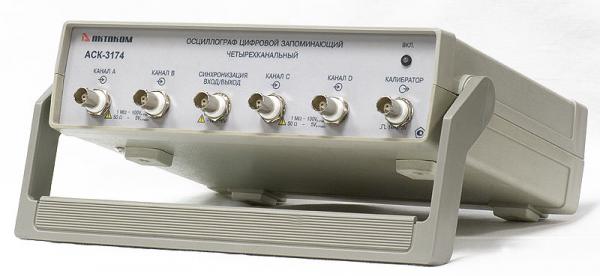

АСК-3174 Осциллограф цифровой запоминающий

Ваша корзина пуста

4-х канальный осциллограф - внешняя приставка к ПК, 100 МГц, дискретизация 8 бит/ 100 MS/s-10 GS/s, коэфф. отклонен. 2 мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 100 ч/дел., макс. вх. напряжение ±100 В, входы 1 МОм/50 Ом, режим самописца, анализатор спектра, цифровая фильтрация, вх. внешн. синхронизации, калибратор, USB 1.1., гальваническая развязка цепи питания по LAN, коммутатор 10/100BASE-T (LAN); ПО для Windows XP, Windows 7, Windows8, Windows8.1, Windows10, блок питания 6,5 В, габариты 260х210х70 мм, масса 1,15 кг



Возможность изготовления и актуальную цену уточняйте в письменном запросе

Номер в Госреестре СИ: 40253-08


Розничная цена (вкл. НДС):  137 508,00 руб.

В корзину  Быстрый заказ

Профессиональная модель 4-канального цифрового запоминающего осциллографа. Выполнены в виде приставки к ПК. Подключаются через USB-порт или 10/100BASE-T (LAN) коммутатор. Выдающиеся технические параметры, мощные программные опции и удобный интерфейс делают эту серию лидером в своем классе.

  • 4 независимых канала с полосой пропускания до 100 МГц
  • буфер записи 128 кБ на канал
  • произвольно выбираемая длина предзаписи/послезаписи
  • высокая чувствительность (от 2 мВ/дел)
  • автоматическая настройка на входные сигналы
  • автоматическая идентификация пробника (щупа)
  • большой выбор курсорных и автоматических измерений
  • статистические измерения и построение гистограмм
  • спектроанализатор (БПФ)
  • Цифровое послесвечение
  • аварийная сигнализация
  • подключение к ПК через USB 1.1 или 10/100BASE-T (LAN) коммутатор

Технические параметры

  • частота дискретизации 10 ГГц (стробоскопический режим)
  • частота дискретизации 100 МГц (режим реального времени)
  • коэффициент вертикального отклонения 2 мВ/дел...10 В/дел с шагом 1-2-5
  • разрешение 8 бит
  • частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
  • входное сопротивление 1 МОм или 50 Ом
  • максимальное входное напряжение ±100 В (RВХ=1 МОм)
  • минимальный период повторения синхронизирующего импульса 20 нс
  • минимальная длительность синхронизирующего импульса 10 нс
  • аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В с частотой среза 3,5 МГц
  • диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел
  • калибратор 1 кГц, 3 В от пика до пика
  • питание +6 В / ~220 В / 50 Гц, не более 20/30 Вт
  • масса 1,3 кг
  • габаритные размеры 210x70x260 мм

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ AKTAKOM OSCILLOSCOPE PRO (MULTICHANNEL EDITION):

НАЗНАЧЕНИЕ:

Приложение предназначено для полнофункционального управления поддерживаемыми приборами, одновременно к программе могут быть подключены до 8 осциллографических модулей с максимальным числом каналов – 16, сбора данных измерений со всех подключённых каналов, их обработки, отображения и сохранения на компьютере

ВОЗМОЖНОСТИ:

Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранных экземпляров приборов.

Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.

Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.

Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных (универсальный битовый формат AKTAKOM USB Lab). Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.

С помощью утилиты AULFConverter Конвертер файлов можно преобразовать файл данных для чтения другими приложениями AKTAKOM USB лаборатории в том же формате AKTAKOM USB Lab, либо перевести данные в текстовый формат CSV, который может быть затем открыт любым текстовым редактором или процессором электронных таблиц. Возможно сохранение в файл уже готового изображения полученных сигналов на графике в файл в формате BMP или в векторных форматах WMF или EMF.

Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.

Для обработки и автоматических измерений в приложение встроен модуль анализа. В стандартные функции модуля анализа входят:

  • цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
  • цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
  • различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
  • аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
  • функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
  • автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
  • спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена-Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
  • статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
  • калькулятор формул;
  • редактор для эмуляции сигналов.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Осциллограммы каналов могут отображаться на графике, используя либо всю его высоту, либо каждый канал может отображаться в отдельной дорожке (режим «шлейфового осциллографа»). Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены. редактор для эмуляции сигналов.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.


Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Статьи о продукции АКТАКОМ

Особенности новых виртуальных осциллографов АКТАКОМ с LAN-интерфейсом

Возможности конфигурирования приборов с сетевым интерфейсом являются очень простыми и позволяют быстро ввести в эксплуатацию виртуальные приборы — осциллографы с новым набором интерфейсов USB и LAN — АСК-3106-LAN, АСК-3172, АСК-3174 на удаленном рабочем месте и с гальваноразвязкой. Эти новые сетевые возможности очень удобно использовать при оборудовании учебной лаборатории.

Средства конфигурирования сетевых параметров измерительных приборов

Использование в приборах интерфейса LAN предоставляет множество преимуществ: отсутствие ограничений на расстояние и число подключений, высокая скорость передачи данных, возможность использования удаленной и беспроводной передачи данных, гальваническая развязка средства измерений от компьютера и т.п. В группе виртуальных цифровых запоминающих осциллографов АКТАКОМ появились приборы, позволяющие работать по интерфейсу LAN: АСК-3106-L, АСК-3172, АСК-3174, АСК-3712

Новое качество USB-Лаборатории — Ваша LAN-лаборатория

Хорошо известная серия виртуальных приборов АКТАКОМ, много лет выпускающаяся под девизом «Ваша USB-лаборатория», постоянно совершенствуется. С октября 2008 года виртуальные приборы USB-лаборатории приобрели новое качество — получили сетевой интерфейс и превратили всю серию этих популярных виртуальных приборов в серию «Ваша LAN-лаборатория».

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Какой формат записи данных в файлы используется в осциллографах USB лаборатории AKTAKOM?
  • Как настроить сетевые параметры приборов АСК-3174 и АСК-4174?
  • У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Программное обеспечение

    • AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории
      Версия: 1.2.6.0 | Дата изменения: 24.05.2019
    • ACK-3106_SDK_Base Базовый комплект средств разработки ПО
      Версия: 1.1.1.7 | Дата изменения: 24.05.2019
    • Aktakom AULServer Программное обеспечение AUL Сервер
      Версия: 2.0.2.2 | Дата изменения: 24.05.2019
    • AVLNC Программа конфигурирования сетевых парамеров
      Версия: 1.0.2.4 | Дата изменения: 24.05.2019
    • AOP Multichannel Edition Программное обеспечение многоканальных осциллографов
      Версия: 2.0.5.9 | Дата изменения: 24.05.2019
    • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
      Версия: 1.0.4.4 | Дата изменения: 24.05.2019
    • ACK-3106_SDK Полный комплект средств разработки ПО
      Версия: 1.1.1.7 | Дата изменения: 24.05.2019
    • SDK for Pulse parameters Комплект примеров SDK для измерения импульсных параметров
      Версия: 1.0.0.1 | Дата изменения: 24.05.2019

    Документация

    • ACK-3106_SDK Описание библиотеки функций и коды ошибок
      Редакция: 1.1.1.7 | Дата изменения: 24.05.2019
    • AKTAKOM Oscilloscope Pro Multichannel руководство по эксплуатации
      Включает методику поверки | Дата изменения: 24.05.2019
    • PulseParameters_SDK Описание библиотеки функций и коды ошибок
      Дата изменения: 24.05.2019
    • USB-Лаборатория краткая инструкция
      Редакция: 161117 | Дата изменения: 24.05.2019
    Наверх

    Какой формат записи данных в файлы используется в осциллографах USB лаборатории AKTAKOM?

    Данные собранных осциллограмм программа может сохранять в файлы на диске компьютера. Для этих файлов используется универсальный битовый формат AKTAKOM USB Lab, который может быть в дальнейшем открыт либо самой программой осциллографа, либо входящей в комплект программного обеспечения утилитой AULFConverter Конвертер файлов. С помощью этой утилиты Вы сможете преобразовать файл данных для чтения другими приложениями AKTAKOM USB лаборатории в том же формате AKTAKOM USB Lab, либо перевести данные в текстовый формат CSV (Comma Separated Values), который может быть затем открыт любым текстовым редактором или процессором электронных таблиц.

    Кроме цифрового сохранения результатов измерений в форме текстового файла, возможно сохранение в файл уже готового изображения полученных сигналов. С помощью соответствующей команды Вы можете сохранить изображение сигналов на графике в файл в формате BMP (Windows bitmap) или в векторных форматах WMF или EMF (Windows metafile). При этом, конечно, сохраняются и все дополнительные элементы графика, например, кривая специальной функции.


    Наверх

    Как настроить сетевые параметры приборов АСК-3174 и АСК-4174?
    Установка производится через LAN интерфейс. Если сетевые настройки прибора неизвестны, то необходимо сбросить настройки к заводским установкам с помощью кнопки "Reset" на задней панели прибора. Далее необходимо подключить прибор к LAN и запустить программу AVLNC. В открывшимся окне необходимо нажать кнопку "Подключить", для установки связи с прибором. Далее нужно задать необходимые параметры сети и нажать кнопку "Сохранить". Настройки запишутся во внутреннюю память прибора и после перезагрузки можно подключить прибор посредством сетевого интерфейса к необходимому ПО (например AKTAKOM Oscilloscope Pro).
    Наверх

    У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?

    Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.

    Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.

    Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.


    Наверх

    Программное обеспечение

    Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

    ACK-3106_SDK_Base Базовый комплект средств разработки ПО
    Базовый комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
    Версия: 1.1.1.7 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты.
    Загрузить
    Aktakom AULServer Программное обеспечение AUL Сервер
    Программа AULServer предназначена для предоставления доступа к устройствам AUL (AKTAKOM USB Lab) через сеть Ethernet/Internet приложениям USB-лаборатории AKTAKOM, поддерживающим подключение к приборам через сокеты.
    Версия: 2.0.2.2 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
    Загрузить
    AVLNC Программа конфигурирования сетевых парамеров
    Программа конфигурирования сетевых параметров виртуальных приборов для работы по LAN.
    Версия: 1.0.2.4 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
    Загрузить
    AOP Multichannel Edition Программное обеспечение многоканальных осциллографов
    Приложение предназначено для полнофункционального управления поддерживаемыми приборами, одновременно к программе могут быть подключены до 8 осциллографических модулей с максимальным числом каналов – 16, сбора данных измерений со всех подключённых каналов, их обработки, отображения и сохранения на компьютере.
    Версия: 2.0.5.9 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
    Загрузить
    AULFConverter Конвертер файлов формата AKTAKOM USB Lab
    Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
    Версия: 1.0.4.4 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
    Загрузить
    AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории
    Драйвер - низкоуровневая программа, не взаимодействующая с пользователем напрямую и не имеющая пользовательского интерфейса. После инсталляции в операционной системе работает как часть операционной системы, обеспечивая приложениям доступ к ресурсам из списка поддерживаемой аппаратуры АКТАКОМ и соответствующих программ.
    Версия: 1.2.6.0 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
    Загрузить
    ACK-3106_SDK Полный комплект средств разработки ПО
    Полный комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, для двухканальных цифровых запоминающих осциллографов ACK-3106, ACK-3116, ACK-3106L, ACK-3172 и четырёхканальных ACK-3107, ACK-3107L, ACK-3117 и ACK-3174, а также модулей осциллографов в составе комбинированных приборов АСK-4106, ACK-4106L, ACK-4114, ACK-4174, ACK-4166, ACK-4176. Работает в среде Windows и LabView с интерфейсами USB и LAN.
    Версия: 1.1.1.7 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
    Загрузить
    SDK for Pulse parameters Комплект примеров SDK для измерения импульсных параметров
    AKTAKOM Pulse Parameters SDK - комплект разработчика программного обеспечения для определения импульсных параметров осциллограмм. Данный комплект разработчика предназначен для использования совместно с SDK для цифровых запоминающих USB-осциллографов АКТАКОМ семейств ACK-3106 и ACK-3102, но может использоваться и самостоятельно, с любыми произвольными осциллографическими данными.
    Версия: 1.0.0.1 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
    Загрузить

    ¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

    Документация

    ACK-3106_SDK Описание библиотеки функций и коды ошибок
    Редакция: 1.1.1.7 | Дата изменения: 24.05.2019
    Читать
    AKTAKOM Oscilloscope Pro Multichannel руководство по эксплуатации
    Включает методику поверки | Дата изменения: 24.05.2019
    Читать/Загрузить
    PulseParameters_SDK Описание библиотеки функций и коды ошибок
    Дата изменения: 24.05.2019
    Читать
    USB-Лаборатория краткая инструкция
    Редакция: 161117 | Дата изменения: 24.05.2019
    Читать

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
