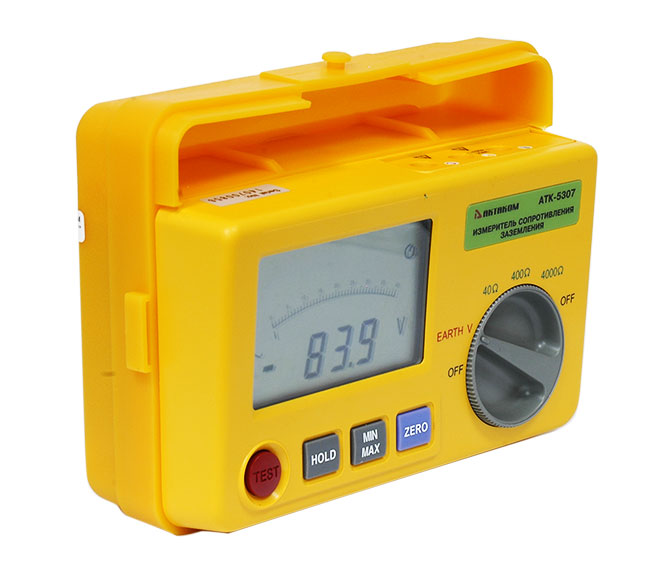

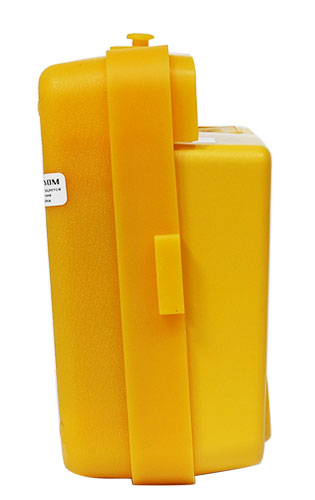

АТК-5307 Измеритель сопротивления заземления

Ваша корзина пуста

Измеритель сопротивления заземляющих устройств в диапазоне 0,01 Ом...4 кОм, измерение потенциала земли с разрешением 0,1 В, погрешность 1%; аналоговая шкала, Питание 12 В (8х1,5 В). Габариты 190х140х77 мм, масса 800 г

Снято с производства

Розничная цена (вкл. НДС):  недоступно

Цифровой измеритель заземления предназначен для измерения сопротивления различных объектов, не находящихся под напряжением.

  • Широкий диапазон и высокая точность измерений.
  • Система защиты от перегрузок.
  • Прочный пластиковый корпус.
  • Экран: 3¾-разрядный ЖКИ с макс. значением 3999.
  • Выбор диапазона: Все диапазоны выбираются одним переключателем.
  • Индикатор выхода за границы диапазона.
  • Индикация разряда батареи.

Технические характеристики

Диапазон Разрешение Погрешность Защита от перегрузки
Напряжение заземления (50 Гц, 60 Гц)
Земля В 0.1В ± (1% + 4) 400В скз*/1мин
*среднее квадратическое значение
Сопротивление заземления
40 Ом 0.01Ом
± (2% + 0.2Ом)
250Вскз*/10с
400 Ом 0.1Ом
± (2% + 3)
4000 Ом 1Ом ± (2% + 3)
Потребление тока
Диапазон IN
Земля В 22мА
40 Ом/400Ом/4000Ом 42 мА

  • время измерения 2,5 раз/с
  • автоматическая установка нуля;
  • автовыключение через 3 мин
  • температура эксплуатации 0…40 °С

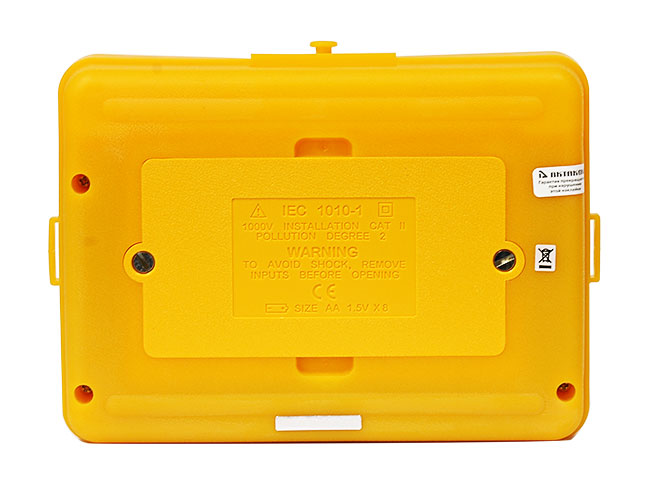

  • питание 8×1,5 В
  • габаритные размеры 190×140×77 мм
  • масса 800 г
  • Габаритные размеры в упаковочной таре 235х110х370, вес 2,9 кг.

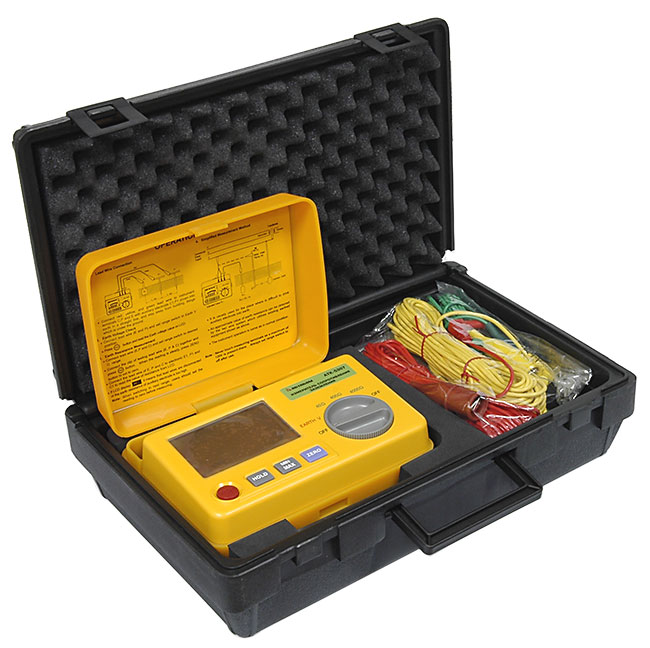

Стандартная комплектация

  • прибор
  • измерительные щупы
  • Эксплуатационный документ

Дополнительная комплектация

  • Измерительный кабель PTL904-3
  • Измерительный кабель PTL904-4
  • Измерительный кабель PTL904-5
  • Измерительный кабель PTL907-2
  • Измерительный кабель PTL908-1
  • Измерительный кабель PTL908-2
  • Измерительный кабель PTL908-3
  • Зажим типа крокодил PTL909-5
Загрузить в PDF

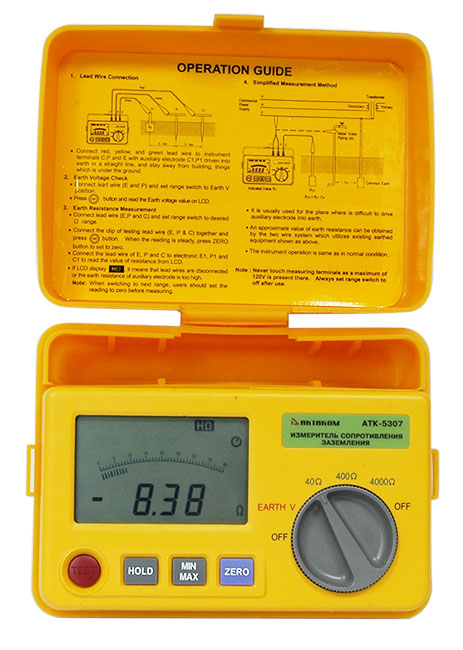

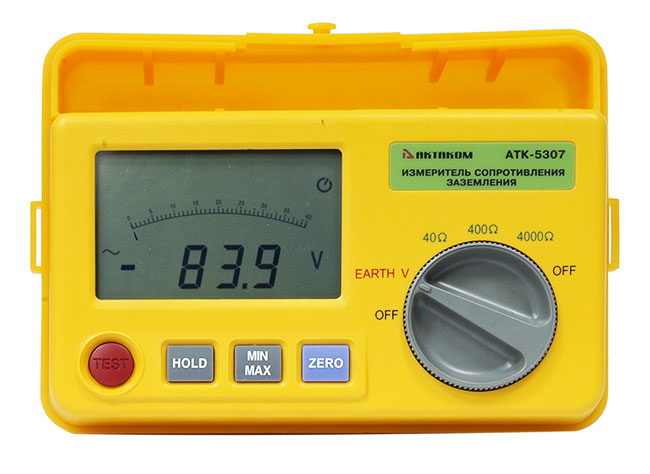

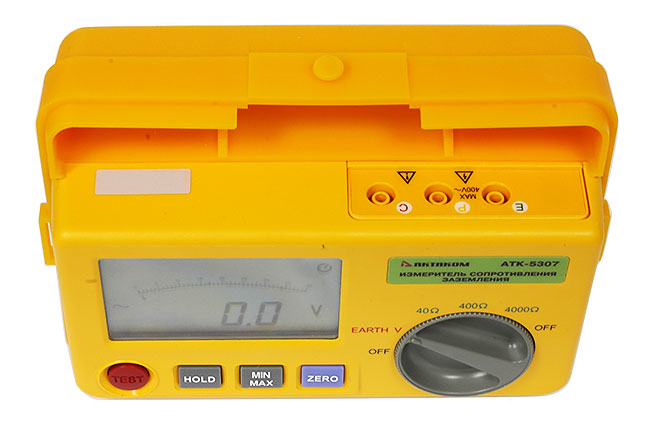

Описание органов управления измерителя сопротивления заземления АТК-5307

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Как измерить потенциал заземления с помощью измерителя сопротивления и заземления АТК-5307?
  • Как измерить сопротивление заземления с помощью измерителя сопротивления и заземления АТК-5307?
  • Какие условия эксплуатации предусмотрены для данного омметра?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АТК-5307 паспорт изделия
      Редакция: 200811 | Дата изменения: 12.08.2020
    Наверх

    Как измерить потенциал заземления с помощью измерителя сопротивления и заземления АТК-5307?

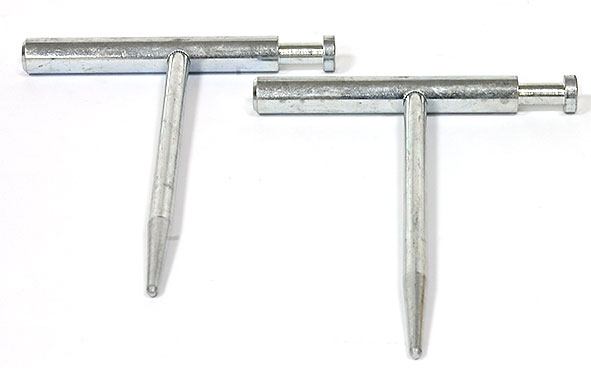

    При помощи желтого и зеленого проводов соедините разъемы Р и Е с вспомогательным электродом Р1 и электродом заземления Е1. Воткните два вспомогательных электрода в землю на расстоянии 5…10 м друг от друга так, чтобы они находились на одной прямой с электродом заземления.

    Желательно, чтобы вспомогательный электрод не находился в подземных помещениях. Если проводник находится под землей, возможно занижение показаний.

    Убедитесь, что провода Е и Р подключены правильно.

    Установите переключатель диапазонов в положение «EARTH V», нажмите кнопку «TEST» для включения прибора и прочитайте на экране значения измеренного напряжения.


    Наверх

    Как измерить сопротивление заземления с помощью измерителя сопротивления и заземления АТК-5307?

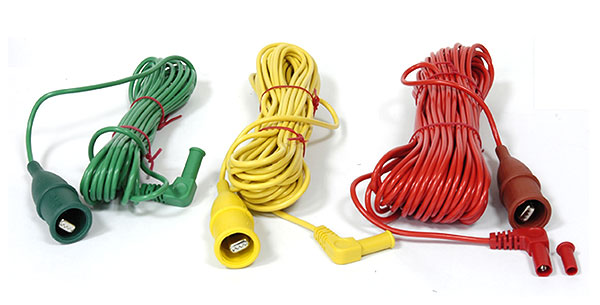

    При помощи красного, желтого и зеленого проводов соедините разъемы С, Р и Е с вспомогательными электродами С1, Р1 и электродом заземления Е1. Воткните два вспомогательных электрода в землю на расстоянии 5…10 м друг от друга так, чтобы они находились на одной прямой с электродом заземления.

    Желательно, чтобы вспомогательный электрод не находился в подземных помещениях. Если проводник находится под землей, возможно занижение показаний.

    Убедитесь, что провода Е, Р и С подключены правильно.

    Установите переключатель диапазонов на нужную шкалу сопротивления, нажмите кнопку «TEST» для включения прибора и прочитайте на экране значения сопротивления заземления.

    Если на ЖКИ появился символ , это означает, что либо провода отсоединились, либо сопротивление заземления дополнительного электрода слишком высокое. Следует проверить соединение С1 и Е1, либо снизить сопротивление заземления до соответствующего уровня, чтобы измерение сопротивления заземления было точным. Это можно сделать, изменив расположение вспомогательного электрода заземления, либо смочив землю водой.


    Наверх

    Какие условия эксплуатации предусмотрены для данного омметра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор
      • Измерение емкости и сопротивления, температуры, прозвонка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнезда для измерения тока.
      • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Документация

    АТК-5307 паспорт изделия
    Редакция: 200811 | Дата изменения: 12.08.2020
    Читать

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
