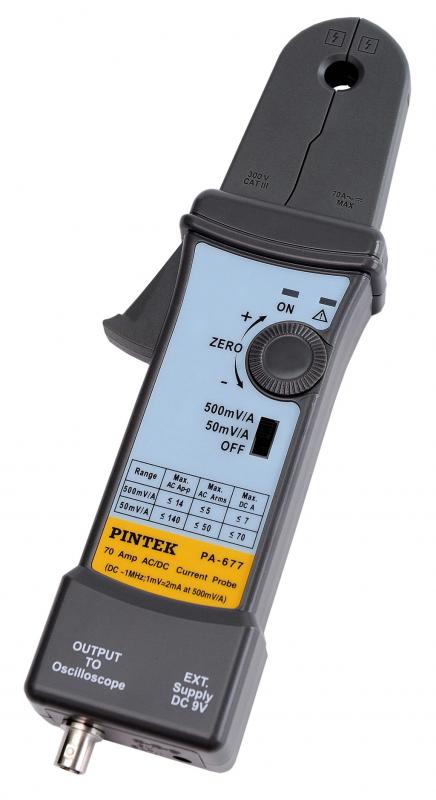

PA-677 Токовый пробник для осциллографов и мультиметров

 Ваша корзина пуста

Токовый пробник для осциллографов. Охват 10,3 мм. Максимальный ток DC ± 70 A; AC 140 Ап-п / 50 А скз. Частотный диапазон DC...1 МГц. 2 диапазона: 50 мВ/А, 500 мВ/А. Точность 3% (<14 A). Время нарастания 0,35 мкс. Макс. рабочее/плав. напряжение 600В CAT III/600V CAT II. Питание - 9 В. Габаритные размеры 262х81х36 мм. Вес 310 г.

Снято с производства

Розничная цена (вкл. НДС):  недоступно

Токовые пробники предназначены для регистрации тока и последующего преобразования его в соответствующий сигнал напряжения с подачей на вход осциллографа. Токовые пробники серии PA-6xx могут с высокой точностью и разрешением измерять значения как постоянного (до 100 А), так и переменного (до 200 А п-п) тока в широком диапазоне частот (до 1,5 МГц).

Общие характеристики

Максимальный ток
70 A (DC)
140 Aпик-пик (AC)
Частотный диапазон
DC - 1 МГц (-3 дБ)
Токовые диапазоны
50 мВ/А; 500 мВ/А
Точность ±(3%+20 мA) на диапазоне 500 мВ/A (20 мА...14 А)
±(4%+200 мA) на диапазоне 50 мВ/A (200 мА...100 А)
±15% на диапазоне 50 мВ/A (100 А...140 А)
Разрешение ≥2 мА
Время нарастания
0,35 мкс

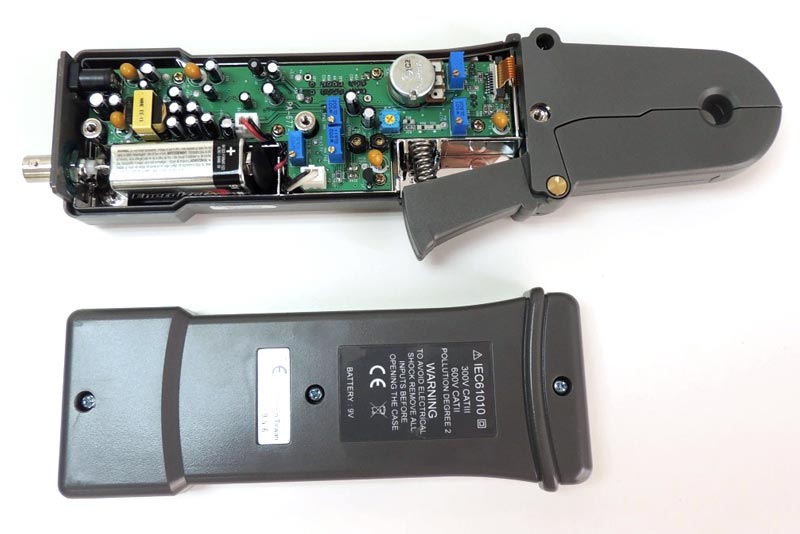

Питание 9 В , типа "Крона"
Габаритные размеры
262 х 81 х 36 мм
Максимальный обхват
10,3 мм
Длина кабеля
100 см
Вес 310 г

Таблица максимальных значений



 Макс. значение тока, А
Макс. рабочее
напряжение, В
Макс. плавающее
напряжение, В
Диапазон 50 мВ/А Диапазон 500 мВ/А
DC 70 7 600 600
DC+ACпик 70 7 600 600
ACпик 70 7 600 600
ACпик-пик 140 14 1200 ---
RMS CAT III 50 5 600 600
RMS CAT II 50 5 600 600
RMS CAT I 50 5 600 600

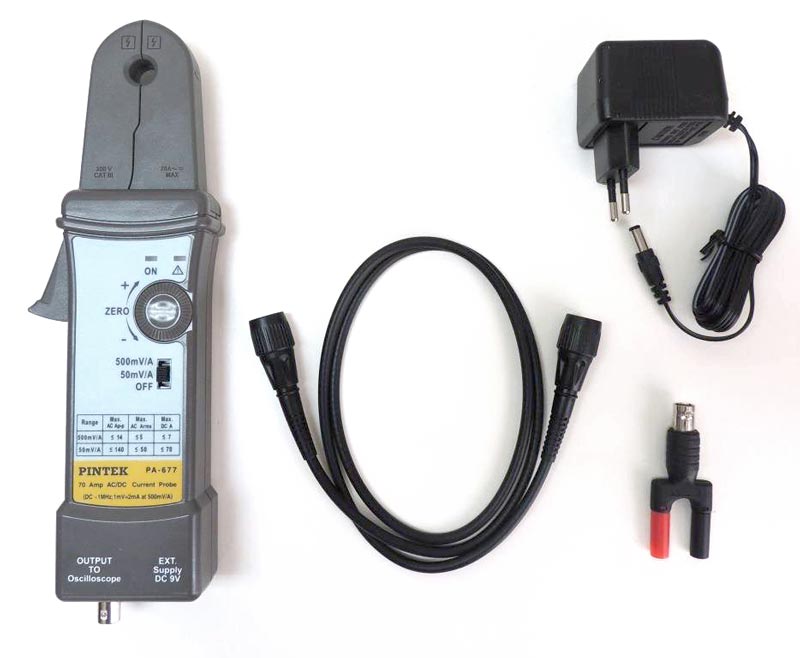

Стандартная комплектация

  • Токовый пробник
  • Изолированный кабель BNC-BNC
  • Адаптер BNC – 2 разъёма
  • Адаптер питания 9 В DC
  • Эксплуатационный документ
PA-677 Токовый пробник для осциллографов и мультиметров
PA-677 Токовый пробник для осциллографов и мультиметров
Увеличить
PA-677 Токовый пробник для осциллографов и мультиметров
PA-677 Токовый пробник для осциллографов и мультиметров
Увеличить
PA-677 Токовый пробник для осциллографов и мультиметров
PA-677 Токовый пробник для осциллографов и мультиметров
Увеличить
PA-677 Токовый пробник для осциллографов и мультиметров
PA-677 Токовый пробник для осциллографов и мультиметров
Увеличить
PA-677 Токовый пробник для осциллографов и мультиметров
PA-677 Токовый пробник для осциллографов и мультиметров
Увеличить
PA-677 Токовый пробник для осциллографов и мультиметров
PA-677 Токовый пробник для осциллографов и мультиметров
Увеличить

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?

    • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • PA-622, 655, 677, 699 паспорт изделия
      Редакция: 210125 | Дата изменения: 25.01.2021
    Наверх

    Документация

    PA-622, 655, 677, 699 паспорт изделия
    Редакция: 210125 | Дата изменения: 25.01.2021
    		Читать

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
