Новинка! Портативные осциллографы-мультиметры Актаком с глубиной записи до 2 миллионов точек

16.01.2013

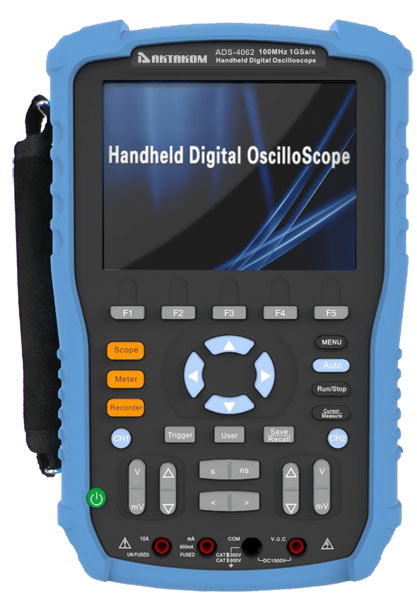

Модельный ряд портативных осциллографов-мультиметров Актаком пополнился новой серией приборов. В состав серии вошли двухканальные модели Актаком ADS-4062 и ADS-4102 с полосой пропускания 60 МГц и 100 МГц соответственно.
Новые цифровые осциллографы-мультиметры Актаком имеют максимальную частоту дискретизации в реальном времени 1 Гвыб/сек (500 мВыб/сек на канал), а наибольшая глубина записи составляет 2 миллионов точек (1 миллион при включении двух каналов одновременно).



По своим функциональным возможностям новые приборы не уступают настольным моделям осциллографов, а  часто и превосходят те характеристики, которые имеются в цифровых осциллографам даже известных мировых брэндов. Аналогично настольным осциллографах Актаком ADS-2022, ADS-2042M, ADS-2062, ADS-2062M, ADS-2072, ADS-2072M,   ADS-2102, ADS-2102M, ADS-2152, ADS-2152M и ADS-2202 в моделях ADS-4062 и ADS-4102 предусмотрены расширенные возможности по синхронизации. Среди них: синхронизация по фронту, видеосигналу, длительности импульса, скорости нарастания, а также - поочередный запуск для наблюдения несинхронных сигналов.
Также, как и в настольных моделях, в новых портативных осциллографах-мультиметрах Актаком имеются следующие функции и возможности:
  • курсорные измерения: ручные. слежение. авто
  • автоматические измерения: 32 типа. 14 по напряжению, 18 во временной и частотной областях
  • хранение: 10 осциллограмм, 20 установок, 2 опорных маски
  • ограничение полосы пропускания: 20 МГц
  • цифровые фильтры: НЧ, ВЧ, полосовой, режективный
  • встроенный интерполятор: Sin(x)/x, линейная с возможностью выбора
  • математические операции: сложение, вычитание, умножение, деление
  • быстрое преобразование Фурье для анализа спектра. Четыре встроенных окна: Rectangle, Blackman, Hanning, Hamming. БПФ 1024 точки.
  • режим растяжки
  • режим X-Y
  • пиковый детектор
  • режим усреднения (4…256 выборок)
  • встроенный частотомер
  • цифровой регистратор реального времени (7 МБ)
  • сохранение на внешнее USB-устройство
  • функция поддержки прямой печати PictBridge
  • дистанционное управление от персонального компьютера

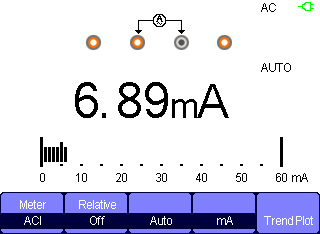

Кроме режима осциллографа, новые модели Актаком ADS-4062 и ADS-4102 могут работать в режиме цифрового 6-ти разрядного мультиметра. Как мультиметр данные приборы могут измерять:
  • Постоянное напряжение: до 1000 В


  • Переменное напряжение: до 750 В
  • Постоянный ток: до 10 А
  • Переменный ток: до 10 А


  • Сопротивление: до 60 МОм
  • Емкость: до 400 мкФ
, а также выполнять прозвонку цепи и проверку диодов.


В новых портативных осциллографов-мультиметров Актаком ADS-4062 и ADS-4102 особенно хочется выделить уникальную (для бюджетной осциллографии) функцию регистрации трендов параметров (TrendPlot).
Функция TrendPlot позволяет строить график изменения измеряемого параметра во времени, т.н. выполнять построение тренда.

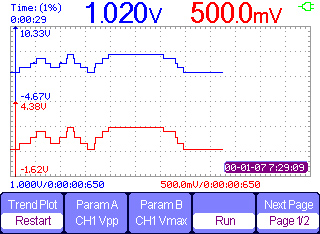

Причем, в ADS-4062 и ADS-4102 тренд может строиться, как в режиме осциллографа

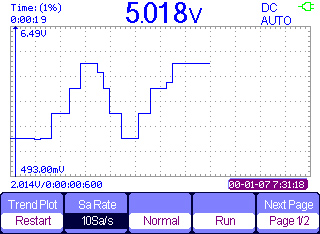

, так и в режиме мультиметра!



Так, длительность регистрации в режиме осциллографа составляет более 18 часов (800 К точек), а в режиме мультиметра до 6000 часов (1,2 миллиона точек).
Полученные тренды можно вывести на один экран, выполнить увеличение участка (ZOOM), а также произвести необходимые измерения при помощи курсоров. Для архивации, документирования и последующего анализа записанные данные могут быть сохранены на внешний USB носитель.

Питание портативных осциллографов-мультиметров ADS-4062 и ADS-4102 производится от аккумуляторной Li-ion батареи емкостью 5000 мА*ч со временем автономной работы до 5 часов или сетевого адаптера.
Измеренные данные отображаются на цветном TFT ЖК дисплее с диагональю 5,7" и разрешением 320х240. Экранный интерфейс - русифицированный.

Корпус новых моделей Актаком ADS-4062 и ADS-4102 обладает высокой эргономикой и имеет прорезиненные вставки, что позволяет надежно удерживать приборы при работе. Дополнительное удобство создает раздельное, как в вертикальной, так и в горизонтальной области, управление каналами.

Новые портативные цифровые осциллографы-мультиметры ADS-4062 и ADS-4102 могут применяться для решения различных измерительных задач, связанных с выездными работами при полевых испытаниях, сервисным обслуживанием. Приборы могут найти широкое применение в ремонтных организациях, научных лабораториях, а благодаря невысокой цене могут быть доступными для учебных заведений и радиолюбителей.
