Генераторы Актаком серии AWG-41xx - в ГосРеестре СИ!

30.05.2013

Уважаемые клиенты!

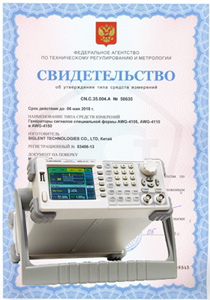

По результатам испытаний получены свидетельства об утверждении типа средств измерений (включены в Государственный Реестр средств измерений) на цифровые генераторы сигналов специальной формы Актаком AWG-4105, AWG-4110 и AWG-4150.



Серия универсальных енераторов Актаком серии AWG-41xx  представлена тремя моделями с максимальной частотой генерации:

AWG-4105: 5 МГц

AWG-4110: 10 МГц

AWG-4150: 50 МГц

Гнераторы Актаком AWG-41хх  построены с использованием технологий прямого цифрового синтеза (DDS), что обеспечивает высокую точность установки частоты, малый уровень искажений, быстрый переход с одной частоты на другую и ряд других высоких метрологических параметров.

На передней панели генераторов имеются кнопки для быстрого вызова пяти стандартных форм сигнала: синусоидального, прямоугольного, треугольного, импульсного и шумового. Кроме того, через меню могут быть сформированы еще 48 типов специальных форм сигнала.

http://www.aktakom.ru/upload/iblock/877/AWG_4105_Panel.jpg

Следует отметить, что модели генераторов Актаком AWG-4105, AWG-4110 и AWG-4150 имеют 2 практически идентичных канала, что выгодно отличает их от многих функциональных аналогов. Применение технологии цифрового синтеза позволяет достичь максимального разрешения при установке частоты в обоих каналах - 1 мкГц, коэффициента гармоник синусоидального сигнала -55 дБн, а фазовый шум при отстройке 10 кГц составляет не более - 108 дБн/Гц.

При цифровом принципе формирования сигнала всегда следует обращать внимание и на такой момент: какие параметры имеет цифро-аналоговый преобразователь, отвечающий за этот процесс. К таким параметрам можно отнести: разрешение по вертикали, количество точек, участвующих в формировании сигнала и частоту дискретизации. В серии генераторов Актаком AWG-4105, AWG-4110 и AWG-4150 разрешение по вертикали (разрядность ЦАП) составляет 14 бит, количество точек, участвующих в формировании сигнала - до 16К, а частота дискретизации - 125 Мвыборок/сек. Такие характеристики позволяют воспроизводить сигнал с превосходной точностью и разрешением.

Однако, некоторые различия между каналами все таки существуют: так в канале CH1 максимальная амплитуда сформированного сигнала может достигать 20 В при открытом контуре (10 В при импедансе 50 Ом), а в канале CH2 - максимальная амплитуда может составлять 6 В.

Универсальные генераторы Актаком AWG-4105, AWG-4110 и AWG-4150 могут работать не только с гармоническими сигналами, но также имеют широкие возможности по модуляции и другим специальным режимам. Данная серия генераторов позволяет формировать амплитудно-модулированные (АМ) сигналы, частотно-модулированные (ЧМ), фазово-модулированные (ФМ), а, кроме них, работать в режиме цифровой модуляции: ЧМн (частотная манипуляция), АМн (амплитудная манипуляция), а также с ШИМ (широтно-импульсная модуляция).
Среди других функциональных режимов работы генераторов Актаком AWG-4105, AWG-4110 и AWG-4150 можно выделить режим свипирования (качания) в направлениях: вверх и вниз, по линейному или логарифмическому закону с возможностью ручного запуска, а также режим формирования пачек импульсов.
Все модели универсальных генераторов Актаком AWG-серии имеют встроенный 6-ти разрядный частотомер с автоматическим и ручным выбором диапазона (до 200 МГц) с возможностью измерения: частоты, периода, длительности положительного/отрицательного импульса и коэффициента заполнения.

Универсальные генераторы Актаком AWG-4105, AWG-4110 и AWG-4150 имеют широкие возможности по синхронизации с другими устройствами благодаря наличию не только выходов, но и входов синхронизации

http://www.aktakom.ru/upload/iblock/8b5/AWG_4105_4110_4150_Back.jpg

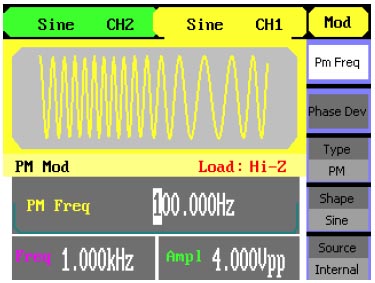

Еще одной характерной особенностью, которая стала присуща многим моделям генераторов Актаком - это графический дисплей с поддержкой отображения формы сигнала.

Благодаря этому управление генератором становится более простым и интуитивно понятным.

Включение в Государственный Реестр средств измерений двухканальных генераторов сигналов специальной формы Актаком AWG-4105, AWG-4110 и AWG-4150 значительно расширяет область их применения. Уже в ближайшее время данные модели можно будет использовать при работах в сфере метрологического надзора и контроля.

Срок действия сертификата до 06 мая 2018 года.

Регистрационный номер в ГосРеестре СИ №53406-13.

Следите за нашими новостями!
