Продлено свидетельство об утверждении типа СИ на цифровые осциллографы Актаком ADS-2000

28.08.2018

Продлено свидетельство об утверждении типа средств измерений на 2х-канальные цифровые осциллографы Актаком ADS-2022 (25 МГц), ADS-2072 и ADS-2072M (70 МГц), ADS-2102 и ADS-2102M (100 МГц), ADS-2152M (150 МГц) и ADS-2202 (200 МГц).

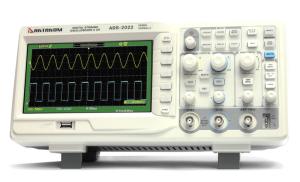

http://www.eliks.ru/upload/iblock/b7c/ADS-2022.jpg

Модель ADS-2022
ADS-2072
ADS-2072M
ADS-2102
ADS-2102M
ADS-2152M
ADS-2202
Количество каналов 2
Полоса пропускания 25 МГц 70 МГц 100 МГц 150 МГц 200 МГц
Макс. дискретизация 500 Мвыб/с 1 Гвыб/с 1 Гвыб/с (на канал)
Макс.память 32 К 2 М точек - для моделей с индексом "М", 40 К точек - для моделей без индекса "М" 5 К на канал
Горизонтальная развертка 25 нс/дел до 50 с/дел 5 нс/дел до 50 с/дел 2,5 нс/дел до 50 с/дел
Вертикальное отклонение 2 мВ/дел … 10 В/дел 2 мВ/дел … 5 В/дел
фронт, импульс, видео, скорость нарастания; от одного источника, поочередный

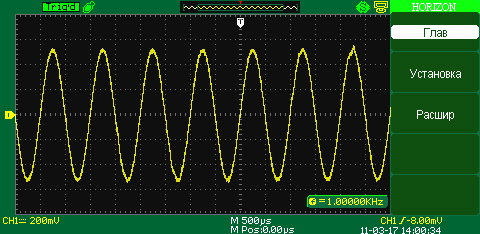

Характерная конструктивная и функциональная особенность данных моделей - это большой широкоформатный ЖК экран с разрешением 480х234 точек.

Благодаря применению широкоформатного ЖК дисплея пользователь может наблюдать 18 делений по горизонтали, т.е. на экране отображается сигнал большей длины, чем в обычных осциллографах с 5,7" экраном.

Цифровые осциллографы Актаком ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M и ADS-2202 предоставляют пользователям следующие возможности:
  • курсорные измерения: ручные. слежение. авто
  • автоматические измерения: 32 типа. 14 по напряжению, 18 во временной и частотной областях
  • хранение: 20 осциллограмм, 20 установок, 2 опорных маски
  • ограничение полосы пропускания: 20 МГц
  • цифровые фильтры: НЧ, ВЧ, полосовой, режективный
  • встроенный интерполятор: Sin(x)/x, линейная с возможностью выбора
  • математические операции: сложение, вычитание, умножение, деление
  • быстрое преобразование Фурье для анализа спектра. Четыре встроенных окна: Rectangle, Blackman, Hanning, Hamming. БПФ 1024 точки.
  • режимы растяжки
  • режим X-Y
  • пиковый детектор
  • усреднение (4…256 выборок)
  • самописец: 100 мс/дел...50 с/дел
  • автоматический покадровый регистратор: 2500 кадров
  • встроенный 6-разрядный частотомер
  • режим послесвечения
  • тестирование в пределах ("годен-негоден"), причем модуль Pass/Fail встроенный!!!
  • форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
  • сохранение на внешнее USB-устройство
  • дистанционное управление от персонального компьютера

Обновленное свидетельство действительно до 19 июля 2023 года. Номер в Государственном Реестре средств измерений - 55302-13.
