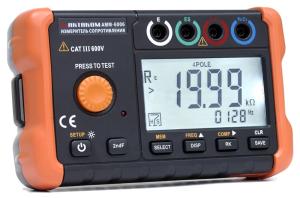

Измеритель сопротивления заземления АКТАКОМ АММ-6006 с расширенными возможностями

Измеритель сопротивления заземления АКТАКОМ АММ-6006 с расширенными возможностями

03.05.2024

Тестер АКТАКОМ АММ-6006 предназначен для измерения сопротивления заземления в четырех измерительных диапазонах


Диапазоны измерений Разрешение Погрешность
20 Ом 0,10 Ом…19,99 Ом 0,01 Ом
±(2,0% + 15 е.м.р.)
200 Ом 20,0 Ом…199,9 Ом 0,1 Ом
±(2,0% + 5 е.м.р.)
2000 Ом 200 Ом…1999 Ом 1 Ом
±(3,0% + 5 е.м.р.)
20 кОм 2,00 кОм…19,99 кОм
0,01 кОм

В качестве основного метода измерения используется трехпроводная схема подключения тестера к проверяемому заземлителю и двум вспомогательным штырям заземления. Но для повышения точности измерения можно применять и четырехпроводную схему подключения. В этом случае задействуется на приборе дополнительная клемма "ES", что позволяет из измеренных значений сопротивлений заземления исключить как сопротивление вспомогательных штырей заземления, так и сопротивление проверяемого заземлителя

Впрочем, имеется возможность измерения сопротивления заземления упрощенным способом с подключение по двухпроводной схеме. Он используется если вспомогательные штыри заземления не могут быть воткнуты в землю. В этом методе можно использовать для проверки, например, металлическую водопроводную трубу, обычное заземление вторичной обмотки промышленного источника питания и клемму заземления здания.

Что еще позволяет вычислять измеритель сопротивления заземления АММ-6006?

  • В процессе измерения сопротивления заземления тестер автоматически вычисляет и проводит компенсацию сопротивления на измерительных проводах, которое фиксируется в памяти прибора.
  • Кроме того, перед выполнением измерения автоматически активируется функция проверки напряжения последовательных помех. При превышении заданного предельного значения, указывающего на слишком высокое напряжение помех, измерение сопротивления будет автоматически не доступно.
  • Также при подключенных дополнительных штырях заземления прибор измеряет их значение сопротивления, которые могут быть вызваны для отображения на главном экране. Если их значение превышает предельное, то тестер выдает предупреждение.
  • Еще одной функцией измерителя АММ-6006 является возможность сравнительного тестирования "Годен/Не годен" для оценки удовлетворения результатов измерений заданным предельным значениям с подачей звукового сигнала.
  • Вдобавок к вышеперечисленным возможностям следует выделить и способность тестера измерять удельного сопротивления методом Ф.Веннера
Диапазоны измерений Разрешение Погрешность
20 Ом·м
0,00 Ом·м…19,99 Ом·м 0,01 Ом·м
Зависит от измерения сопротивления заземления
200 Ом·м 20,0 Ом·м…199,9 Ом·м 0,1 Ом·м
2000 Ом·м 200 Ом·м…1999 Ом·м 1 Ом·м
20 кОм·м 2,00 кОм·м…19,99 кОм·м
0,01 кОм·м
200 кОм·м
20,0 кОм·м…199,9 кОм·м
0,1 кОм·м
2000 кОм·м
200 кОм·м…3768 кОм·м
1 кОм·м

При этом методе задействованы четыре штыря заземления, расположенных в земле через равные расстояния, которые могут задаваться пользователем в диапазоне от 1 до 30 метров.

К дополнительным особенностям измерителя АММ-6006 можно отнести:

  • Время измерения:
    менее 12 секунд при измерении сопротивления заземления;
    2 изм/сек при измерении напряжения;
  • ЖКИ дисплей 2000 отсчетов
  • Отключаемая подсветка 30 сек.
  • Память 100 групп данных
  • Индикатор разряда батареи
  • Индикатор выхода за пределы диапазона измерений
  • Автоматическое отключение 5 мин

Измеритель сопротивления заземления АКТАКОМ АММ-6006 имеет компактные размеры и вес всего около 500 г, что позволяет легко использовать его на выездных работах.

Питание прибора производится от 8 батарей типа AA (LR6).
