1. Описание органов управления

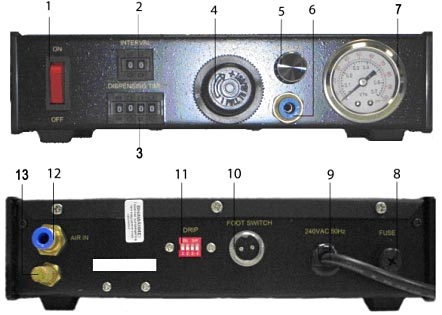

Рис. 1.
- Выключатель питания
- Установка интервала между импульсами подачи дозируемого материала «INTERVAL»
- Установка длительности дозирования «DISPENSING TIME»
- Регулятор давления воздуха «AIR PRESSURE»: регулирует рабочее давление воздуха в пневмосистеме (для настройки нужно вытащить ручку).
- Регулятор разряжения «VACUUM»: регулирует разряжение в пневмосистеме прибора для предотвращения вытекания материалов между рабочими циклами.
- Разъем для подключения трубки дозатора со шприцом.
- Индикатор давления воздуха (манометр): отображает значение давления воздуха в пневмосистеме дозатора.
- Предохранитель «FUSE».
- Шнур питания: подключение к источнику переменного тока 220 В/50 Гц
- Разъем для подключения ножной педали «FOOT SWITCH»
- Переключатель настройки режимов «DRIP» для выбора рабочего режима: ручная настройка, полуавтоматическая, автоматическая.
- Разъем для подачи воздуха высокого давления.
- Шумоглушитель: снижает шум при откачивании.
2. Подготовка прибора к работе
2.1. Регулировка давления воздуха
Регулятор давления воздуха позволяет изменять рабочее давление в пневмосистеме прибора. Контроль осуществляется по указателю давления (поз. 7). Настройте регулятор давления воздуха AIR PRESSURE (поз. 4), расположенный на передней панели прибора, в интервале 0,1…2,7 бар. Необходимо сначала выдавить ручку регулятора, затем повернуть.
2.2. Регулировка разряжения
Разрежение используется при завершении процесса нанесения материала и позволяет избежать его выделения в промежутках между рабочими циклами. Вращение ручки регулятора разряжения VACUUM (поз. 5), расположенного на передней панели, по часовой стрелке уменьшает разряжение, а против часовой стрелки – увеличивает разряжение. После окончания процесса нанесения материалов, убедитесь, что предотвратили вытекание материала под давлением.
2.3. Выбор режима подачи материалов
Прибор позволяет выбрать 16 способов подачи материала, включая время работы в режиме ручного управления и время работы в автоматическом режиме. Для настройки режима работы используйте переключатель DRIP (поз. 11) на задней панели прибора. Подробно о методах настройки описано в таблице ниже.
|
№ пп
|
Положение переключателей
|
Режим работы
|
|
1
|
2
|
3
|
4
|
|
1
|
OFF
|
OFF
|
OFF
|
OFF
|
При нажатой педали, производится непрерывная подача материала; при отпускании педали – подача прекращается.
|
|
2
|
ON
|
OFF
|
OFF
|
OFF
|
При однократном нажатии на педаль, производится подача одной порции материала
|
|
3
|
OFF
|
ON
|
OFF
|
OFF
|
При однократном нажатии на педаль, производится подача двух порций материала
|
|
4
|
ON
|
ON
|
OFF
|
OFF
|
При однократном нажатии на педаль, производится подача трех порций материала
|
|
5
|
OFF
|
OFF
|
ON
|
OFF
|
При однократном нажатии на педаль, производится подача четырех порций материала
|
|
6
|
ON
|
OFF
|
ON
|
OFF
|
При однократном нажатии на педаль, производится подача пяти порций материала
|
|
7
|
OFF
|
ON
|
ON
|
OFF
|
При однократном нажатии на педаль, производится подача шести порций материала
|
|
8
|
ON
|
ON
|
ON
|
OFF
|
При однократном нажатии на педаль, производится подача семи порций материала
|
|
9
|
OFF
|
OFF
|
OFF
|
ON
|
При однократном нажатии на педаль, производится подача восьми порций материала
|
|
10
|
ON
|
OFF
|
OFF
|
ON
|
При однократном нажатии на педаль, производится подача девяти порций материала
|
|
11
|
OFF
|
ON
|
OFF
|
ON
|
При однократном нажатии на педаль, производится подача десяти порций материала
|
|
12
|
ON
|
ON
|
OFF
|
ON
|
При однократном нажатии на педаль, производится подача одиннадцати порций материала
|
|
13
|
OFF
|
OFF
|
ON
|
ON
|
При однократном нажатии на педаль, производится подача двенадцати порций материала
|
|
14
|
ON
|
OFF
|
ON
|
ON
|
При однократном нажатии на педаль, производится непрерывная подача материала, при повторном нажатии на педаль – подача прекращается
|
|
15
|
OFF
|
ON
|
ON
|
ON
|
При нажатой педали производится непрерывная подача материала; при отпускании педали – подача прекращается
|
|
16
|
ON
|
ON
|
ON
|
ON
|
Производится непрерывная автоматическая подача материала
|
ПРИМЕЧАНИЕ. Время подачи порции материала определяется установленной продолжительностью и интервалом между импульсами подачи материала.
2.4. Установка интервала между импульсами подачи материала
Интервал между подачами порций материала может быть установлен в ручном режиме при помощи двух кнопок INTERVAL (поз. 2), расположенных на передней панели прибора. Нажмите кнопку «+» или «-» и соответствующая цифра увеличится или уменьшится на одну единицу. Установите интервал в диапазоне от 0,1 с до 9,9 с с разрешением 0,1 с.
2.5. Установка длительности дозирования
Длительность дозирования может быть установлена в ручном режиме при помощи кнопок DISPENSING TIME (поз. 3), расположенных на передней панели. Нажмите кнопку «+» или «-» и соответствующая цифра увеличится или уменьшится на одну единицу. Настройте длительность подачи материала в диапазоне от 0,01 с до 99,99 с.
3. Порядок работы
- Подключите к разъему подачи воздуха (поз. 12) источник сухого и отфильтрованного воздуха высокого давления.
- Наполните шприц рабочим материалом и соедините части шприца в очередности, соответствующей рисунку.

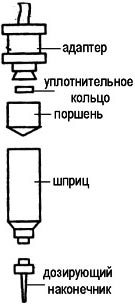

Рис. 2.
- Подсоедините ножную педаль к разъему FOOT SWITCH (поз. 10), трубку дозатора к разъему 6.
- Подключите шнур питания к сети.
- Включите прибор нажатием на кнопку «ON» (поз. 1), загорится индикатор
- Потяните ручку регулятора давления воздуха AIR PRESSURE (поз. 4) на себя и, вращая ее по часовой стрелке, установите на манометре требуемое давление воздуха.
- Прибор может постоянно работать, после того как вы настроите длительность дозирования, интервал между импульсами подачи материала и рабочий режим.
