Измерение по схеме одна фаза три провода 1ф3п 3-х фазным анализатором мощности АСМ-3192
Измерение по схеме одна фаза три провода 1ф3п 3-х фазным анализатором мощности АСМ-3192
1. Включите прибор нажатием кнопки включения/выключения (7)

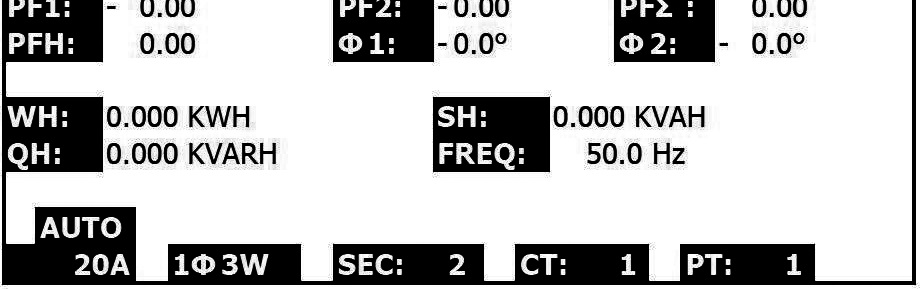

2. Кнопкой выбора конфигурации сети 1ф 3ф выберите тип сети 1Ф3W. Выбранная конфигурация появится в нижней строке дисплея (второй элемент)

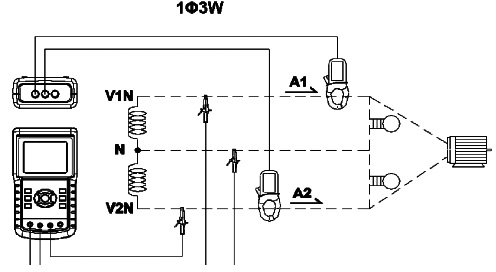

3. Подключите прибор по схеме, показанной на рисунке выше.
При помощи измерительного провода красного цвета подключите линию А1 к терминалу V1 прибора. При помощи измерительного провода синего цвета подключите линию А2 к терминалу V2 прибора. Нейтраль N при помощи измерительного кабеля черного цвета подключите к терминалу N прибора
4. Подключите два токовых пробника к входным разъемам (14) А1 и А2. Обхватите магнитопроводами токовых
пробников линии А1 и А2 соответственно.
5. Измеренные значения появятся на экране дисплея.
