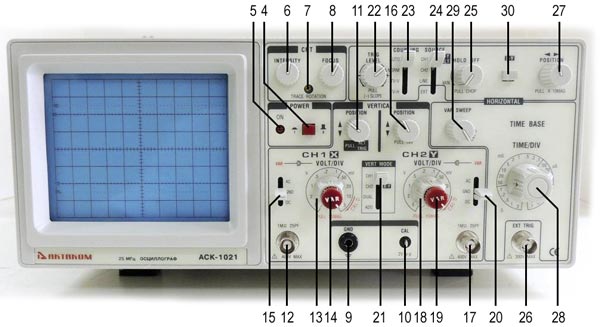

Органы управления осциллографа АСК-1021

Общие

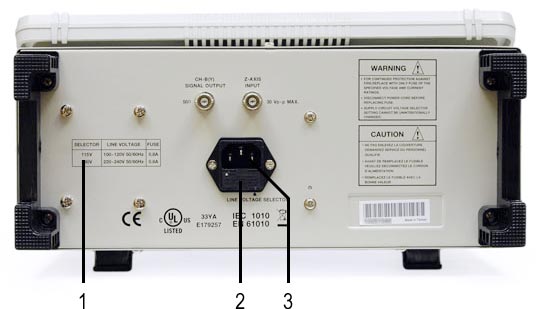

1. Таблица соответствия напряжения питающей сети и номинала предохранителя.
2. Устройство выбора напряжения питающей сети и держатель предохранителя.
3. Разъем шнура питания.
4. Переключатель «POWER» для включения и выключения осциллографа.
5. Индикатор «POWER»: светится, если осциллограф включен.
6. Регулятор «INTENSITY»: для регулирования яркости луча.
7. Регулятор «TRACE ROT»: для коррекции горизонтального положения луча.
8. Регулятор «FOCUS»: для регулировки фокусировки луча.
9. Разъем «GND»: соединен с корпусом прибора.
10. Контакт «0,5VP-P»: выход сигнала калибратора с частотой 1 кГц, амплитудой 2 В.

Органы управления каналом 1

11. Ручка для перемещения луча по вертикали. В режиме X-Y этот регулятор не используется. «DUAL/ADD» – Если ручка вытянута, включается режим альтернативной синхронизации. В этом режиме синхронизация производится поочередно по сигналам каналов 1 и 2.
12. Входной разъем канала 1. В режиме X–Y используется как вход X.
13. Переключатель «VOLTS/DIV»: для переключения коэффициентов отклонения (вольт/деление).
14. Переключатель «×5».
15. Переключатель входа «AC–GND– DC»: Этот переключатель имеет три положения:
    AC: закрытый вход.
    GND: Заземленный вход.
    DC: Открытый вход.

Органы управления каналом 2

16. Ручка для перемещения луча по вертикали. «PULL INV»: если ручка вытянута, сигнал канала 2 инвертируется.
17. Входной разъем канала 2. В режиме X–Y используется как вход Y.
18. Переключатель «VOLTS/DIV»: для переключения коэффициентов отклонения (вольт/деление).
19. Переключатель «×5».
20. Переключатель входа «AC–GND–DC»: Этот переключатель имеет три положения:
    AC: закрытый вход.
    GND: Заземленный вход.
    DC: Открытый вход.

Органы управления обоими каналами

21. Переключатель «VERT MODE»: Этот переключатель имеет четыре положения:
    «CHA»: Отображается только сигнал канала 1
    «CHB»: Отображается только сигнал канала 2.
    «DUAL»: Отображаются сигналы обоих каналов. Возможно два режима отображения: В обычном режиме развертывается сигнал канала 1, затем развертывается сигнал канала 2, и процесс повторяется. Если вытянут регулятор «HOLDOFF», включается режим прерывистой развертки. В этом режиме, развертка быстро (с частотой примерно 500 кГц) переключается между сигналами каналов 1 и 2.

Органы управления синхронизацией

22. Регулятор «TRIG LEVEL»: Для установки уровня синхронизации. «PULL SLP(—)» в вытянутом положении, регулятор меняет полярность сигнала синхронизации на отрицательную.
23. Переключатель «COUPLING»: для выбора режима синхронизации:
    «AUTO»: Для автоматической синхронизации. Развертка работает в автоколебательном режиме.
    «NORM»: Для нормальной синхронизации. Развертка отсутствует, если нет сигнала синхронизации.
    «TV-V»: Синхронизация по кадровым синхроимпульсам. Отсекает постоянную составляющую и высокочастотный синхросигнал из видеосигнала.
    «TV-H»: Синхронизация по строчным синхроимпульсам.
24. Переключатель «SOURCE» для выбора источника сигнала синхронизации:
    «CHA»: синхронизация по сигналу канала 1.
    «CHB»: синхронизация по сигналу канала 2.
    «POWER»: синхронизация по сети переменного тока.
    «EXT»: синхронизация по сигналу подаваемому на разъем «EXT».
25. Регулятор «HOLDOFF»: для регулировки задержки развертки. «PULL CHOP» в вытянутом положении регулятор переключает развертку из поочередного режима в прерывистый. В этом режиме развертка быстро (с частотой примерно 500 кГц) переключается между сигналами каналов 1 и 2.
26. Разъем «EXT»: для подачи внешнего сигнала синхронизации.

Органы управления разверткой

27. Ручка «POSITION»: для перемещения луча по горизонтали. «PULL ×10 MAG» в вытянутом положении растягивает осциллограмму по горизонтали в 10 раз.
28. Переключатель «TIME DIV»: для установки скорости развертки (время/деление).
29. Регулятор «VARIABLE»: для плавной регулировки скорости развертки. В крайнем правом положении, время развертки соответствует установленному переключателем «TIME DIV».

Органы управления режимом X-Y

30. Переключатель «X-Y»: для переключения осциллографа в режим X-Y.
