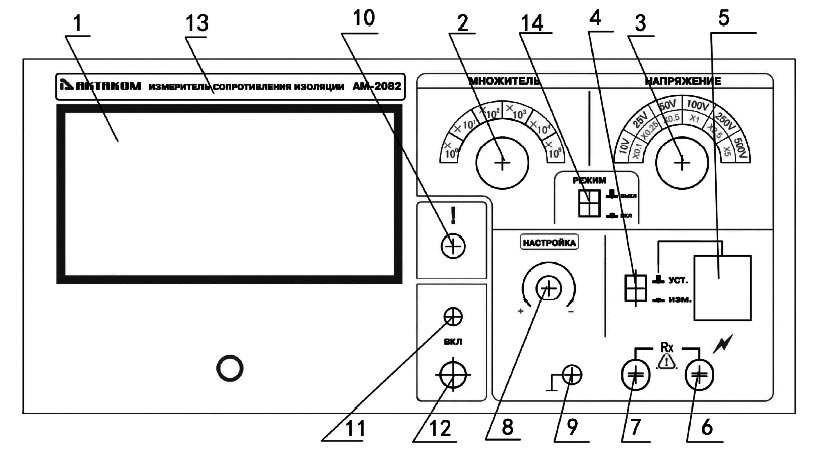

Органы управления измерителя сопротивления изоляции АМ-2082

1. Шкалы прибора: шкала измерения сопротивления изоляции, шкала силы тока

2. Переключатель выбора множителя входного сопротивления.

3. Переключатель выбора уровня тестового напряжения.

4. Переключатель режимов Установка/Измерение:

Уст. – прибор отображает значение нижнего предела сопротивления при сортировке;

Изм. – прибор отображает измеренное значение.

5. Переключатель двухразрядного циферблата для установки множителя нижнего предела сопротивления при сортировке.

6. Отрицательный разъем –RX

7. Положительный разъем +RX

8. Потенциометр для подстройки шкалы прибора на всех диапазонах.

9. Зажим заземления .

10. Индикатор ошибки.

Вкл. – сопротивление изоляции ниже предустановленного значения, компонент не прошёл испытания

Выкл. – сопротивление изоляции выше предустановленного значение, компонент прошел испытания.

11. Индикатор питания.

12. Кнопка включения/выключения питания.

13. Модель, название и торговая марка.

14. Переключатель разрядки прибора.
