Установка частоты и уровня тестового сигнала в RLC-метре АМ-3128

Установка частоты тестового сигнала

При проведении измерений прибор подает на испытуемый образец сигнал переменного тока определенной частоты и амплитуды. Выбор значения частоты играет определяющую роль, т.к. один и тот же объект

измерения из-за нелинейных и распределенных свойств будет показывать разные значения на различных частотах тестового сигнала. Поэтому перед проведением измерений необходимо правильно выбрать частоту

тестового сигнала в зависимости от типа исследуемого образца.

Существует два способа изменения частоты тестового сигнала:

Первый способ: нажать клавишу FREQ для переключения между различными частотами (100 Гц, 120Гц, 1кГц, 10кГц, 40 кГц, 100 кГц)

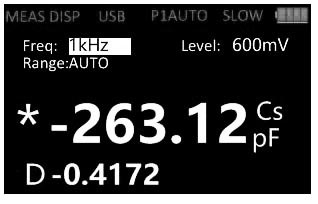

Второй способ: нажмите клавиши со стрелками вправо и влево для выбора поля установки частоты на дисплее (поле подсветится маркером), как показано на рисунке, и нажмите клавиши со стрелками вверх и вниз для переключения частот.

Установка уровня тестового сигнала

Установка уровня тестового сигнала также возможна двумя методами.

Метод первый: нажмите клавишу LEVEL для переключения между различными тестовыми сигналами.

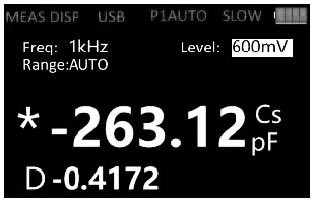

Метод второй: нажмите клавиши со стрелками вправо и влево для выбора поля установки уровня на дисплее (поле подсветится маркером), как показано на рисунке, и нажмите клавиши со стрелками вверх и вниз для переключения частот.
