ASA-2335 Анализатор спектра

Цифровой анализатор спектра 9 кГц...3,6 ГГц; цифровой частотный синтез, стабильность 1 ppm/год, средний уровень собственного шума: -140 дБм / -160 дБм; максимальный уровень +30 дБмВт; RBW: 10 Гц…3 МГц; ЭМИ фильтры: 200 Гц, 9 кГц, 30 кГц, 120 кГц, 1 МГц; фазовый шум: 82 дБн/Гц @10 кГц, маркерные измерения; запись спектрограмм и настроек; Встроенный генератор сигналов 35 МГц...3,6 ГГц. Трекинг-генератор: частотный диапазон 100 кГц...3,6 ГГц, выходной уровень -30 дБм...0 дБм. Цветной ЖК-дисплей 10,4"; интерфейс USB device, USB host, LAN (LXI-C), VGA, выход на наушники. Габаритные размеры 421х221х115 мм. Масса 5 кг.

Гарантийный срок: 24 месяцев

Розничная цена (вкл. НДС): По запросу

Технические характеристики

Параметр	Значение
ЧАСТОТА
Частотный диапазон	9 кГц…3,6 ГГц
Разрешение	1 Гц
Температурная стабильность источника опорной частоты	±2,5×10^-6
Изменение погрешности источника опорной частоты	±1×10^-6/год
Частота опорного генератора	10,000000 МГц
Разрешение частотного маркера	± полоса обзора / (кол. точек развертки-1)
Погрешность измерения частоты	± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Разрешение счетчика частоты	1 Гц, 10 Гц, 100 Гц, 1 кГц
Полоса обзора	Нулевая, 100 Гц...1,5 ГГц
Погрешность полосы обзора	± полоса обзора / (кол. точек развертки-1)
Плотность фазовых шумов (20 °С...30 °С, центральная частота=1 ГГц)	<-82 дБн/Гц @ 10 кГц <-100 дБн/Гц @ 100 кГц <-110 дБн/Гц @ 1 МГц
ПОЛОСА ПРОПУСКАНИЯ
Полоса пропускания ПЧ (-3 дБ )	10 Гц...500 кГц (с шагом 1-10), 1 МГц, 3 МГц
Полоса пропускания ЭМИ фильтров (-6 дБ )	200 Гц, 9 кГц, 30 кГц, 120 кГц, 1 МГц
Избирательность фильтров по уровням	<5:1
Погрешность установки полосы пропускания ПЧ	<5%
Полоса пропускания видео	10 Гц...3 МГц
АМПЛИТУДА
Диапазон измерения уровня	Уровень собственных шумов...+20 дБм
Предусилитель (9 кГц...1,5 ГГц)	20 дБ
Максимальный уровень на входе	50 В (постоянное напряжение) +30 дБм усредненная непрерывная мощность
Средний уровень шумов (типично) нормировано к 1 Гц	без предусилителя: 1 МГц…10 МГц: <-140 дБм 10 МГц…1 ГГц: <-140 дБм 1 ГГц…3,6 ГГц: <-138 дБм с предусилителем: 1 МГц…10 МГц: <-160 дБм 10 МГц…1 ГГц: <-160 дБм 1 ГГц…3,6 ГГц: <-158 дБм
АЧХ (20 °С...30 °С, опорная частота=50 МГц, аттенюатор=20 дБ)	без предусилителя ±0.8 дБ с предусилителем ±0.9 дБ
Аттенюатор (20 °С...30 °С, центральная частота=50 МГц, предусилитель выкл., аттенюатор=20 дБ, вх. сигнал = 0~39 дБ)	Предел ослабления: 0…39 дБ, с шагом 3 дБ
	Погрешность переключения: ±0,5 дБ
Абсолютная амплитудная погрешность (20 °С...30 °С, центральная частота=50 МГц, RBW=VBW=1 кГц, пиковый детектор, аттенюатор=20 дБ)	без предусилителя (вх. сигнал = -20 дБм) ±0.4 дБ с предусилителем (вх. сигнал = -40 дБм) ±0.5 дБ
Опорный уровень	Диапазон установки: -80 дБм…+30 дБм с шагом 0,1 дБм
Опорный уровень	Погрешность установки: (вх. сигнал = 0... -50 дБм) ±1,5 дБ
Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-30 дБ, предусилитель выкл.)	-65 дБн
Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц)	TOI: +10 дБм
Остаточные искажения (вх. терминатор 50 Ом, аттенюатор = 0 дБ, 20 °С...30 °С)	<-85 дБм
Паразитные помехи на входе (вх. сигнал на смесителе = -30дБм, 20 °С...30 °С)	<-60 дБн
Логарифмическая шкала	1 дБ...255 дБ
Линейная шкала	0 до опорного уровня
Количество точек	201...1001
Количество графиков	5
Тип детектора	Нормальное детектирование, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратический, квазипиковый
Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения	дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, В, Вт
РАЗВЕРТКА
Диапазон	1 мс...3000 с (нулевой обзор) 10 мс...3000 с (100 Гц ≤ полоса обзора ≤ 3,0 ГГц)
ТРЕКИНГ-ГЕНЕРАТОР
Частотный диапазон	100 кГц...3,6 ГГц
Диапазон выходных уровней	-30 дБм...0 дБм
Разрешение	1 дБ
Неравномерность	±3,0 дБ
Опасный уровень обратной мощности	30 дБм, DC: ±50 ВDC
ГЕНЕРАТОР СИГНАЛОВ
Частотный диапазон	35 МГц...3,6 ГГц
ВХОДЫ / ВЫХОДЫ
ВЧ вход	Импеданс 50 Ом Соединитель типа N (female)
Вход опорного генератора 10 MГц	Импеданс 50 Ом Соединитель типа N (female)
Выход трекинг-генератора	Импеданс 50 Ом Соединитель типа N (female)
Интерфейсы	USB Host USB Device LAN VGA выход на наушник
ЗАПУСК
Источник запуска	свободный, видео, внешний
Режим	непрерывный, однократный
ОБЩИЕ ДАННЫЕ
Дисплей	Графический цветной TFT ЖК, размер 10,4"
Напряжение питания	AC 100 В...240 В / 50 Гц...60 Гц
Габаритные размеры	421 х 221 х 115 мм
Масса	5 кг
Рабочая температура	0 °C...40 °C

Расширенные функции:

Измерение во временном интервале
Измерение мощности в канале
Измерение мощности в соседних каналах ACPR
Измерение занимаемой полосы частот OBW
Функция Годен/Не годен (Pass/Fail)

Стандартная комплектация

Анализатор спектра
Кабель питания
Кабель USB
Эксплуатационный документ

ASA-2335 Анализатор спектра - вид спереди

Увеличить

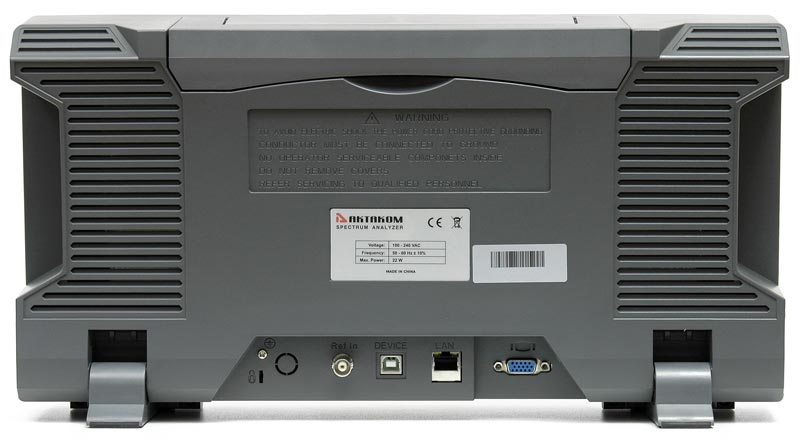

ASA-2335 Анализатор спектра - вид сзади

Увеличить

ASA-2335 Анализатор спектра - вид сбоку

Увеличить

ASA-2335 Анализатор спектра - аксессуары

Увеличить

Вопросы и ответы

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Какие условия эксплуатации предусмотрены для данного анализатора спектра?

Какие материалы для данного прибора доступны на сайте АКТАКОМ?
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения: Документация ASA-2315, 2335 паспорт изделия Редакция: 200110 \| Дата изменения: 28.02.2020 Описание SCPI команд анализаторов спектра ASA-40x5 Дата изменения: 10.11.2022 Наверх

Какие условия эксплуатации предусмотрены для данного анализатора спектра?
Условия эксплуатации: Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 90% при температуре 25 °С. Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается замыкать накоротко выходные или входные разъёмы прибора. Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора. Не допускается подача внешнего сигнала с неправильной полярностью. Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа. Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования. Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх
