ADS-3026 Одноканальный USB осциллограф - приставка

Цифровой осциллограф карандашного типа. 1 канал. Полоса пропускания 25 МГц, Разрешение 8 бит. Дискретизация 100 Мвыб/с. Коэффициент отклонения 5 мВ/дел - 5 В/дел. Коэффициент развертки 5 нс/дел - 100 с/дел. Глубина записи 5 К точек. Макс. входное напряжение 400 Вп-п. Входной импеданс 1 МОм||20 пФ. 18 автоизмерений, FFT. Регистратор. Интерфейс USB 2.0 (изолированный). Питание от USB. Русское меню. Габаритные размеры 150 х 20 х 18 мм. Вес 27 г.

Гарантийный срок: 12 месяцев
Снято с производства

Розничная цена (вкл. НДС): По запросу

Осциллограф ADS-3026 - это цифровой USB осциллограф "карандашного" типа, который имеет гальванически развязанный интерфейс USB.

Осциллограф имеет полосу пропускания 25 МГц при частоте дискретизации до 100 Мвыб/сек. Прибор отличают компактные размеры, русифицированное программное обеспечение, настраиваемый TrackBall для удобного управления.

Характеритстика		Значение
Полоса пропускания		25 MГц
Количество каналов		1
Регистрация	Режим	Обычный, пиковый детектор, усреднение
Регистрация	Макс. дискретизация (реальное время)	100 Mвыб/сек
Вход	Связь по входу	закрытый, открытый, земля
	Входной импеданс	1 MΩ±2% в параллель 20 пФ±5 пФ
	Учет ослабления пробников	1X, 10X
	Максимальное входное напряжение	400 Вп-п (DC + AC пик-пик)
Параметры горизонтальной системы	Интерполяция	(sin x)/x
	Глубина записи	5 К точек
	Коэффициент развертки	5 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Коэффициент развертки	5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Параметры вертикальной системы	АЦП	8 бит
	Вертикальное отклонение	5 мВ/дел ~ 5 В/дел
	Полоса пропускания для аналогового периодического сигнала	25 МГц
	Полоса пропускания для однократного сигнала	Полный диапазон
	Низкочастотный предел	≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания	≤14 нс (типичное)
	Погрешность коэф.усиления	±3%
Измерения	Курсорные	ΔV, ΔT и 1/ΔT между курсорами
	Автоматические	Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty
	Математические операции	FFT 4 окна (Hanning, Hamming, Blackman, Rectangle)
Система запуска	Режим запуска	Однократный, обычный, авто
	Тип запуска	Запуск по фронту, запуск по длительности импульса, запуск по скорости нарастания
	Диапазон установки уровня запуска	±5 делений от центра экрана
Покадровый регистратор	Режимы	запись, воспроизведение
	Количество кадров	1 ~ 100 000 кадров
	Интервал	10 мс ~ 100 000 мс, с шагом 1~2~5
	Формат записи	*.cap
Режим растяжки	Ширина окна	5 нс ~ 100 с, с шагом 1~2~5
Режим растяжки	Задание окна	Курсорами, цифровая форма
Дополнительные функции		режим "Годен - Не годен"
Режим "Годен - Не годен"	Задание маски по горизонтали	± 10 делений
	Задание маски по вертикали	± 5 делений
	Статус прохода	однократный с остановкой, цикличный
Формат сохранения файлов		текстовый (.txt), табличный (.csv), Excel (.xls), данные (.bin), изображение (*.png), сохранение объектов (8 ячеек)
Интерфейс		USB 2.0 (изолированный)
Питание		от USB порта ( 5 В/300 мА)
Потребляемая мощность		менее 1,5 Вт
Габаритные размеры		150 мм × 20 мм × 18 мм (ДВГ)
Вес		около 27 гр

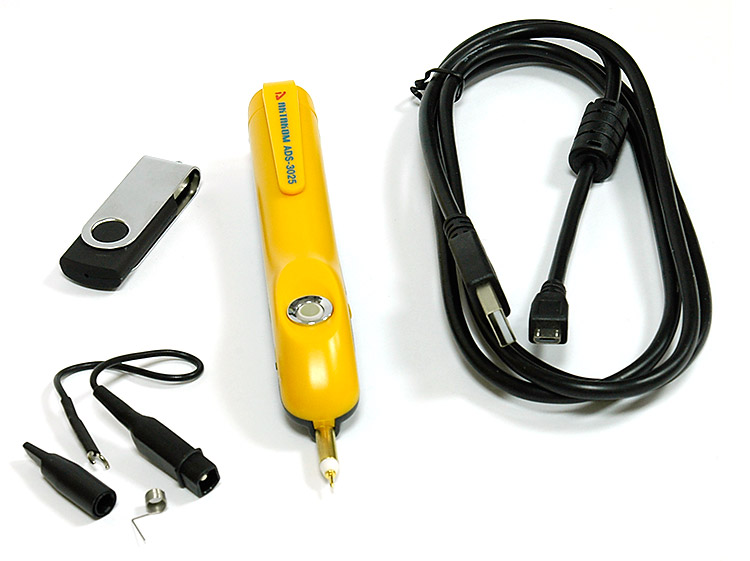

Стандартная комплектация

прибор
USB кабель для подключения к ПК
провод "земля" для щупа
руководство по эксплуатации (краткая инструкция)
Программное обеспечение ADS-3025_SW Программное обеспечение виртуальных осциллографов

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
