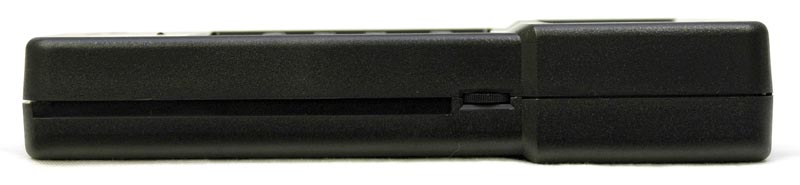

АТТ-3010 Кислородомер

Цифровой кислородомер позволяет определить содержание кислорода в воде и в воздухе, а также измерить температуру. Может использоваться в аквариумах, медицинских исследованиях, сельском хозяйстве, в рыбопитомниках, лабораториях, учебных заведениях и т. д.

• прибор имеет щуп с датчиком полярографического типа со встроенной термопарой
• функция автоматической компенсации для температуры от 0 °С до 50 °С
• встроенная компенсация по содержанию соли и по высоте
• режим записи и вызова из памяти максимального, минимального и среднего значений
• удержание показаний
• измерение температуры в °C и °F
• последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1026 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
• автономное питание
• функция автоматического выключения прибора

Данный прибор совместно с преобразователем интерфейсов АКТАКОМ АСЕ-1026 и программным обеспечением Aktakom ATE Easy Monitor (ATEEM) или Aktakom Data Logger Monitor (ADLM-W) на ПК (ОС Windows), и AKTAKOM Smart Data Monitor (ASDM) или Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android, реализуе автоматизированные измерения содержания кислорода в воде и воздухе, температуры и разнообразную математическую обработку и сохранение результатов измерений.

Технические характеристики

• объект измерения и диапазон:
  растворенный кислород 0...20 мг/л
  атмосферный кислород 0...100%
  температура 0...50 °С
• разрешение:
  растворенный кислород 0.1 мг/л
  атмосферный кислород 0.1%
  температура 0.1 °С
• компенсационная настройка датчика:
  температура 0...50 °С автоматическая
  соль 0...50%
  высота 0...8900 м /0…29300 фт
• время измерения около 0.4 секунды
• последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1026 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
• питание 9 В, батарея типа «Крона»
• потребляемый ток 6.6 мА
• кислородный датчик диаметром 20 мм, длина 125 мм
• масса 335 г
• габаритные размеры 180х72х32 мм

Стандартная комплектация

• прибор
• кислородный датчик
• запасные мембраны
• электролит для заполнения датчика
• кейс
• руководство по эксплуатации
• Программное обеспечение
  • ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение
  • ACE-1025_SDK_Base Базовый комплект средств разработки ПО

Дополнительная комплектация

• Преобразователь интерфейсов USB – RS232 Актаком АСЕ-1026
• Комплект регистрации данных Актаком АМЕ-1026 (состоит из преобразователя интерфейсов Актаком АСЕ-1026 и программного обеспечения AKTAKOM Data Logger Monitor-W)
• Программное обеспечение
  • ADLM-W Aktakom Data Logger Monitor Программное обеспечение
  • ACE-1025_SDK Полный комплект средств разработки ПО

Измерение содержания кислорода в растворе с помощью кислородомера АКТАКОМ АТТ-3010

Перед началом измерений необходимо произвести калибровку прибора.

1. Установите переключатель «МГ/Л/О₂» в положение «МГ/Л».
2. Компенсация содержания солей в растворе
   Нажмите кнопку % СОЛИ. На дисплее в левом нижнем углу загорится индикатор S.
   Нажимая кнопку ПОДСТРОЙКА, установите нужное значение концентрации соли (каждое нажатие до-бавляет 1 %). Для выхода из режима еще раз нажмите кнопку % СОЛИ.
   Если исследуемая жидкость – чистая вода, или если содержанием солей можно пренебречь, следует установить значение концентрации соли «0 %».
3. Компенсация высоты над уровнем моря
   Концентрация кислорода в растворе зависит от атмосферного давления (высоты над уровнем моря). Стандартные измерения соответствуют высоте 0 м над уровнем моря (давлению 760 мм рт. ст.). Если исследования проводятся при другом давлении, то в измерения необходимо вносить поправку на фактическую высоту над уровнем моря.
   Нажмите кнопку MT . На дисплее в левом нижнем углу загорится индикатор H.
   Нажимая кнопку ПОДСТРОЙКА, установите нужную высоту (каждое нажатие добавляет по 100 м). Для выхода из режима еще раз нажмите кнопку MT .
4. Погрузите измерительный зонд в исследуемую жидкость на глубину не менее 10 см, чтобы термодатчик также был погружен в жидкость.
5. Подождите несколько минут, чтобы уравнять температуры зонда и жидкости.
6. Для непосредственного измерения содержания кислорода в растворе достаточно опустить в жидкость только нижнюю часть зонда.
7. Для уменьшения погрешности, вызываемой диффузией атмосферного кислорода в жидкость, слегка помешивайте жидкость самим зондом или с помощью электромагнитной мешалки. Скорость движения жидкости должна быть не менее 0,2...0,3 м/с.
8. После каждой серии измерений необходимо тщательно прополоскать зонд под струей чистой воды.

Измерение содержания кислорода в газовой смеси с помощью кислородомера АКТАКОМ АТТ-3010

Перед началом измерений необходимо произвести калибровку прибора.

1. Установите переключатель «МЛ/Л/О₂» в положение «О₂».
2. Дождитесь стабилизации показаний на дисплее.
3. Показания дисплея соответствуют значению содержания кислорода в %.

Измерение температуры с помощью кислородомера АКТАКОМ АТТ-3010

В процессе измерений на нижнем дисплее будут отображаться значения температуры окружающей среды (жидкости или газовой смеси). С помощью кнопки °С/°F можно выбрать единицы измерения температуры, в °С или °F соответственно.

Запись и вызов показаний при работе с кислородомером АКТАКОМ АТТ-3010

В этом режиме прибор записывает максимальное, минимальное и среднее измеренные значения. Чтобы включить функцию записи показаний, один раз нажмите кнопку ЗАПИСЬ. На дисплее появятся соответствующая надпись «REC». При последовательном нажатии кнопки ВЫЗОВ на дисплее отобразятся надпись «MAX» и максимальное значение измеряемой величины, надпись «MIN» и минимальное значение измеряемой величины, «AVG» и среднее значение измеряемой величины.

Для выхода из режима записи/вызова показаний, снова нажмите кнопку ЗАПИСЬ. Символы «MAX», «MIN», «AVG» исчезнут, а на дисплее отобразится текущее показание.

Как осуществить перезапуск при работе с кислородомером АКТАКОМ АТТ-3010?

Некоторые некорректные действия могут привести к «зависанию» прибора. Например, если дисплей показывает «20,9», и при этом нажать кнопку обнуления НОЛЬ, а потом кнопку O₂ КАЛИБР., прибор «зависнет». Если прибор «завис», следует выполнить следующие процедуры:

• установите переключатель «МГ/Л/О₂» в положение «О₂»;
• выключите прибор и отсоедините измерительный зонд от прибора;
• нажмите кнопку O₂ КАЛИБР. и, удерживая ее, нажмите кнопку ВКЛ.;
• независимо от показания дисплея, нажмите кнопку НОЛЬ;
• подсоедините измерительный зонд к прибору;
• подождите несколько минут, пока показания на дисплее не стабилизируются, затем нажмите кнопку O₂ КАЛИБР.;
• выключите прибор. Затем выполните обычную процедуру включения и калибровки прибора.

Описание органов управления кислородомера АТТ-3010
