АСМ-2036 Токовые клещи

Токоизмерительные клещи постоянного и переменного (TrueRMS) тока Актаком АСМ-2036 представляют собой универсальный и компактный прибор сочетающий в себе токовые клещи-мультиметра, бесконтактный детектор напряжения и фонарик.

Особенности

• Дисплей ЖК (2000/9999 отчетов) с подсветкой
• Графическая (аналоговая) шкала 32 сегмента
• True RMS измерения (50/400 Гц)
• Входной импеданс 1 МОм (постоянное и переменное напряжение)
• Удержание показаний
• Автоматическая установка нуля
• Удержание MAX/MIN
• Удержание пиков < 10 мс
• Бесконтактный детектор напряжения
• Фонарик
• Диаметр охвата магнитопровода 17,78 мм
• Автовыключение 10 мин.
• Индикация разряда батареи
• Категория безопасности CAT III 600 В, CAT IV 300 В

Технические характеристики

Характеристика	Диапазон	Погрешность
Постоянное напряжение	600 В	±1,0%
Переменное напряжение (True RMS, 50/60 Гц)	600 В	±1.5%
Постоянный ток	200 А	±2.0%
Переменный ток (True RMS, 50/60 Гц)	200 А	±2.5%
Сопротивление	1000 Ом	±1.5%
Прозвонка цепи	< 30 Ом, тестовый ток <0,5 мА
Питание	3 В, 2 батареи (тип AAA)
Габаритные размеры	164х65х32 мм
Вес	175 г

Стандартная комплектация

• Прибор
• Тестовые пробники
• Кейс для переноски
• Эксплуатационный документ

Дополнительная комплектация

• Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5N, PTL907-2, PTL908-1, PTL908-2, PTL908-3
• Насадка-пробник АСА-2366
• Миниклипса АСА-2554

АСМ-2036 Токовые клещи - Измерение переменного тока Увеличить		АСМ-2036 Токовые клещи - Измерение переменного напряжения Увеличить		АСМ-2036 Токовые клещи - Прозвонка цепи Увеличить
АСМ-2036 Токовые клещи - Измерение постоянного тока Увеличить		АСМ-2036 Токовые клещи - Измерение сопротивления Увеличить		АСМ-2036 Токовые клещи - С аксессуарами Увеличить
АСМ-2036 Токовые клещи - Вид сзади Увеличить		АСМ-2036 Токовые клещи - Вид сбоку Увеличить		АСМ-2036 Токовые клещи - Измерение Увеличить

Загрузить в PDF

Описание органов управления токовых клещей АСМ-2036

Загрузить в PDF

Измерение силы постоянного или переменного тока токовыми клещами ACM-2036

Внимание! Убедитесь, что при измерении силы тока провода измерения напряжения отключены от гнезд прибора.

1. Для выбора режима измерения силы постоянного или переменного тока установите поворотный переключатель 5 (рис.1) в положение «200 А » или «200 А ~» соответственно.

2. В случае выбора режима измерений силы постоянного тока для установки показаний прибора на 0, нажмите кнопку PEAK MAX/MIN (AC/DC DC ZERO до появления на дисплее индикатора ZERO. В связи с высокой чувствительностью прибора во избежание помех со стороны внешних магнитных полей установка на 0 должна производиться при той же ориентации прибора, какая будет при измерении.

3. Нажмите рычаг клещей до их открытия и полностью сомкните их вокруг провода, ток в котором должен быть измерен (рис.2). Воздушный зазор между разъемными частями магнитопровода недопустим.

4. Считайте с дисплея значение силы тока.

Загрузить в PDF

Измерение напряжения постоянного и переменного тока токовыми клещами АСМ-2036

Внимание! Опасность поражения электрическим током! Высоковольтные цепи очень опасны и требуют при работе особой осторожности. Если во время измерений на дисплее высвечивается «OL», значение превышает максимальный диапазон измерения.

1. Установите поворотный переключатель 5 в положение V

2. Для выбора режима измерения напряжения постоянного (на дисплее активируется индикатор DC) или переменного (на дисплее активируется индикатор AC) тока удерживайте в течение 2 секунд кнопку PEAK MAX/MIN (AC/DC DC ZERO) до появления на дисплее соответствующего индикатора.

3. Подключите красный щуп к входу «VΩ», а черный — к входу «СОМ».

4. Подключите щупы к точкам измеряемой цепи.

5. Считайте с дисплея значение напряжения.

Загрузить в PDF

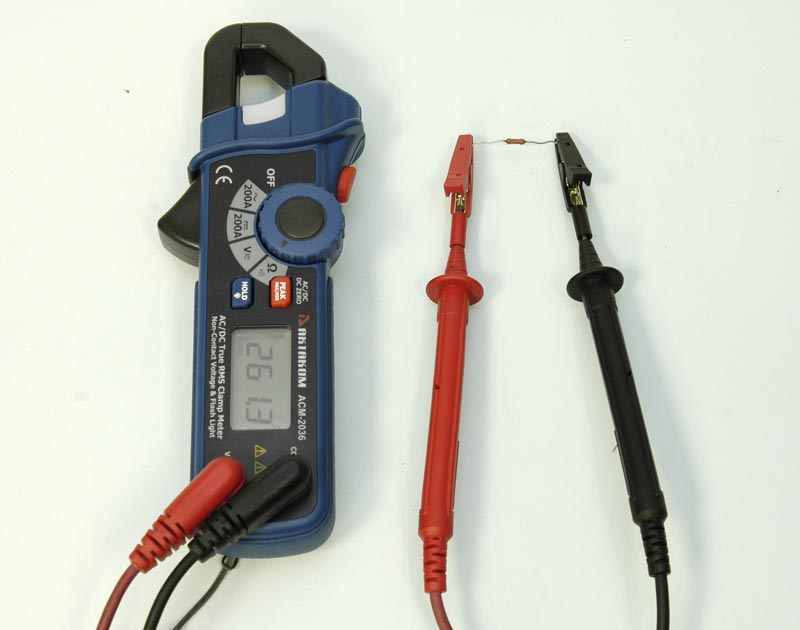

Измерение сопротивления и проверка целостности электрической цепи («прозвонка») токовыми клещами АСМ-2036

Внимание! Во избежание поражения электрическим током отключайте питание от тестируемого устройства и разряжайте все конденсаторы в нём перед проведением любых измерений сопротивления. Никогда не пытайтесь проверять целостность цепей или схем, находящихся под напряжением.

1. Установите поворотный переключатель 5 (рис.1) в положение «Ω »

2. Вставьте провода щупов в соответствующие гнезда.

3. Подключите красный щуп к входу «VΩ», а черный — к входу «СОМ».

4. Считайте с дисплея значение сопротивления. В случае, если измеренное сопротивление меньше 30 Ом, прозвучит звуковой сигнал.

Загрузить в PDF

Удержание показаний индикатора и подсветка дисплея в токовых клещах АСМ-2036

После нажатия кнопки HOLD на индикаторе фиксируется последнее измеренное значение. При повторном нажатии обновление данных восстанавливается.

При удержании кнопки HOLD »в течение 2 секунд включается подсветка дисплея. Подсветка автоматически выключится по истечении 30 секунд. Чтобы принудительно отключить подсветку нажмите кнопку HOLD два раза.

Загрузить в PDF

Измерение амплитудного значения силы переменного тока токовыми клещами АСМ-2036

Для перехода в режим измерения амплитудного значения используйте кнопку PEAK MAX/MIN (AC/DC DC ZERO).

Режим фиксации амплитудного значения работает при измерениях силы переменного тока. После выбора режима (активируется индикатор PEAK) на дисплее будет показано измеренное амплитудное (от пика до пика) значение силы переменного тока.

Загрузить в PDF

Измерение max и min значения тока, напряжения или сопротивления токовыми клещами АСМ-2036

Для перехода в режим измерения наибольшего и наименьшего значений используйте кнопку PEAK MAX/MIN (AC/DC DC ZERO).

Режим фиксации наибольшего или наименьшего из измеренных значений работает при измерениях силы постоянного тока, напряжения и сопротивления. После выбора фиксации максимального значения (на дисплее активируется индикатор MAX) на дисплее отображается наибольшее за время измерений в этом режиме значение.

После выбора фиксации максимального значения (на дисплее активируется индикатор MIN) на дисплее отображается наименьшее за время измерений в этом режиме значение. При выборе режима MAX/MIN на дисплее будут отображаться текущие значения измерений, но в памяти будут сохранятся наибольшее и наименьшее показания.

Загрузить в PDF

Применение детектора напряжения в токовых клещах АСМ-2036

Переведите поворотный переключатель 5 (рис.1) в любое положение измерения. Поднесите прибор к розетке. В случае наличия напряжения в сети, питающей розетку, индикатор 3 (рис.1) загорится красным цветом.

Вопросы и ответы

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Какие условия эксплуатации предусмотрены для данных токовых клещей?

Какие материалы для данного прибора доступны на сайте АКТАКОМ?
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения: Документация АСМ-2036 руководство по эксплуатации Редакция: 161103 | Дата изменения: 24.05.2019 Наверх

Какие условия эксплуатации предусмотрены для данных токовых клещей?

Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения. Измерение напряжения, используя гнёзда для измерения тока. Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях. Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи. Растягивать с усилием измерительные щупы прибора. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Документация

АСМ-2036 руководство по эксплуатации Редакция: 161103 | Дата изменения: 24.05.2019

Читать У Вас уже есть этот прибор? Да     Нет 1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера. 2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу. 3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ. 4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату. * в рабочее время по рабочим дням

Указания по применению этого продукта также можно найти на закладке "Применение".

Таблицы погрешностей

Распечатать таблицы с указанием калибруемых значений (точек)
