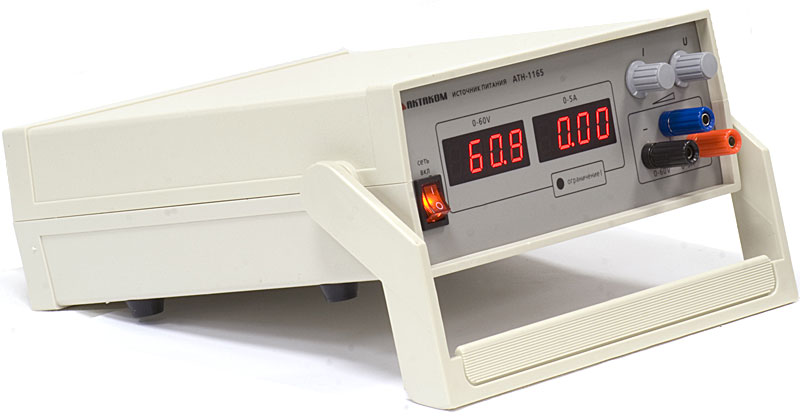

АТН-1165 Источник питания

Ваша корзина пуста

60 В, 5 А. Макс.мощность 300 Вт. Импульсный. 1 канал. 2 цифровых 4-х разрядных LED дисплея. Компактные размеры

Снято с производства
Замена: APS-1103, APS-1507

Розничная цена (вкл. НДС):  недоступно

Импульсные источники питания с цифровой индикацией предназначены для проведения работ в процессах наладки, ремонта и лабораторных исследований. В отличии от аналоговых (линейных) источников питания, импульсные источники питания имеют меньшие массо-габаритные параметры при той же выходной мощности, что и у линейных источников.
  • Два 4-х разрядных LED цифровых дисплея
  • Защита от перегрузки и короткого замыкания
  • Установка ограничения по току

Технические характеристики

  • Количество каналов: 1
  • Выходные параметры: 0...60 В / 0...5 А
  • Разрешение по току – 0,01 А
  • Разрешение по напряжению
    в диапазонах от 0 до 19 В – 0,01 В
    в диапазонах свыше 19 В – 0,1 В
  • Погрешность установки выходного напряжения: ±(0,2%Uуст+ 2 е.м.р.)
  • Погрешность установки выходного тока: ±(0,5%Iуст+2 е.м.р.)
  • Нестабильность выходных параметров при изменении напряжения питания на 10% от номинального значения:
    по напряжению – 0,02%Uуст
    по току – 0,1%Iуст
  • Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 максимального значения - 0,05%Uуст
  • Нестабильность выходного тока при изменении напряжения на нагрузке от 0,1 до 0,9 максимального значения – 0,1%Iуст
  • Пульсации выходного напряжения в режиме стабилизации напряжения: 3мВскз
  • Пульсации выходного тока в режиме стабилизации тока: 20мАскз
  • Питание: 220 В
  • Масса 2,1 кг
  • Габариты: 230x90x260 мм
  • Габариты в упаковочной таре 135х265х290, вес 2,4 кг.

Стандартная комплектация

  • Прибор
  • Кабель питания
  • Руководство по эксплуатации

Дополнительная комплектация

  • Измерительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
  • Зажим-насадка типа крокодил на 1000V / 12А PTL909-5 (цвета: красный / черный)

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АТН-1111, 1131, 1165 руководство по эксплуатации
      Редакция: 170519 | Дата изменения: 24.05.2019
    Наверх

    Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх

    Документация

    АТН-1111, 1131, 1165 руководство по эксплуатации
    Редакция: 170519 | Дата изменения: 24.05.2019
    Читать

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
