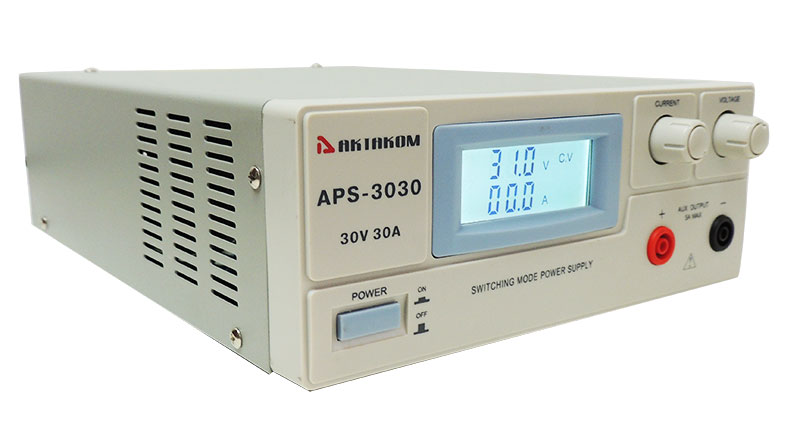

APS-3030 Источник питания

Ваша корзина пуста

30 В, 30 А. Макс.мощность 900 Вт. 1 канал. Импульсный. 2-х строчный ЖК индикатор. Пульсации/шум - 100 мВскз. Разрешение 100 мВ/100 мА. Размеры 336x87x214 мм. Вес 2,9 кг

Розничная цена (вкл. НДС):  50 274,00 руб.

В корзину  Быстрый заказ

Импульсные источники питания APS-3030 предназначены для питания радиотехнических устройств стабилизированным напряжением или током при проведении работ в процессах наладки, ремонта и лабораторных исследований.

Технические характеристики

  • Дисплей: 2-х строчный ЖК индикатор
  • Количество каналов: 1 канал
  • Выходное напряжение: 0…30 В
  • Выходной ток: 0…30 А
  • Разрешение: 100 мВ / 100 мА
  • Погрешность установки выходного напряжения: ±(0.2%Uуст+3 емр)
  • Погрешность установки выходного тока: ±(0.2%Iуст+3 емр)
  • Нестабильность выходных параметров при изменении напряжения питания на 10% от номинального значения:
    • по напряжению - 0,01%Uуст + 10 мВ
    • по току - 0,2%Iуст + 5 мА
  • Нестабильность выходных параметров при изменении напряжения на нагрузке:
    • по напряжению - 0,01%Uуст + 10 мВ
    • по току - 0,2%Iуст + 5 мА
  • Пульсация/шум: 100 мВскз
  • Защита от перегрузки и перегрева
  • Питание: 220 В
  • Габаритные размеры: 336x87x214 мм
  • Вес 2,9 кг

Стандартная комплектация

  • Прибор 1шт.
  • Кабель питания 1шт.
  • Эксплуатационный документ 1экз.
  • Предохранитель 1шт.
  • Упаковочная тара 1шт.

Дополнительная комплектация

  • Измерительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
  • Зажим-насадка типа крокодил на 1000V / 12А PTL909-5 (цвета: красный / черный)
Загрузить в PDF

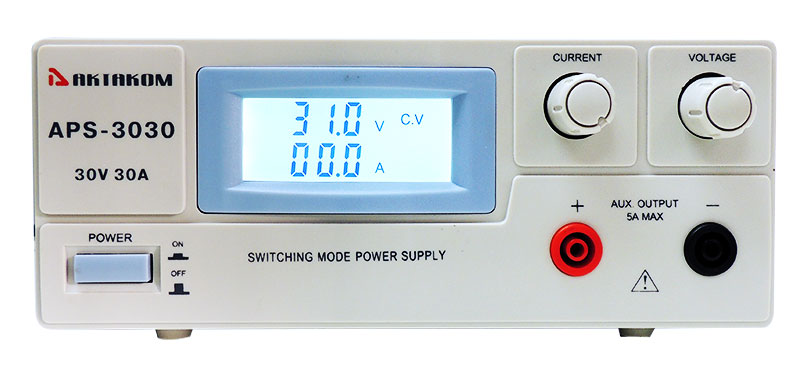

Органы управления источников питания APS-3020, APS-3030

Органы управления источников питания APS-3020, APS-3030Органы управления источников питания APS-3020, APS-3030

  1. Выключатель питания.
  2. Положительный «+» разъем для подключения нагрузки при выходных токах менее 5А.
  3. Отрицательный «–» разъем для подключения нагрузки при выходных токах менее 5А.
  4. Регулятор «VOLTAGE»: используется для настройки величины выходного напряжения.
  5. Регулятор «CURRENT»: используется для настройки величины тока в режиме стабилизации тока.
  6. Цифровой индикатор величины выходного и установленного напряжения.
  7. Цифровой индикатор величины выходного и установленного тока.
  8. Индикатор «CV»: светится, если источник питания работает в режиме стабилизации напряжения.
  9. Индикатор «CC»: светится, если источник питания работает в режиме стабилизации тока.

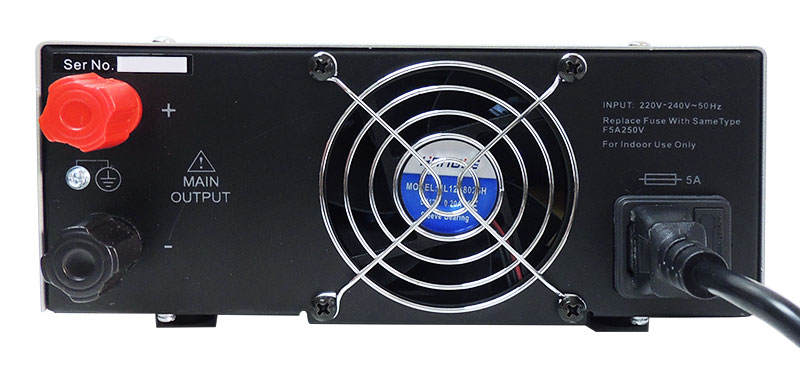

  10. Выходные клеммы «+» и «–» для подключения нагрузки при выходных токах более 5 А.
  11. Вентилятор охлаждения.
  12. Разъем для подключения кабеля питания с предохранителем.
  13. Клемма для заземления.
Загрузить в PDF

Работа в режиме стабилизации напряжения источника питания APS-3020 и APS-3030

1. Включите прибор нажатием кнопки POWER. При этом должны засветиться индикаторы прибора.

2. Регулятором напряжения «VOLTAGE» (4) установите требуемую величину напряжения.

3. Подключите нагрузку к входным клеммам (клеммы (2) и (3) на передней панели прибора при токах менее

5 А или клеммы (10) на задней панели прибора при токах более 5 А) и поверните регулятор «CURRENT» (5) по часовой стрелке для установки требуемого значения силы тока. При горящем индикаторе «CV» прибор работает в режиме стабилизации напряжения. Если индикатор «CV» не горит, значит значение тока установлено неправильно и его следует увеличить.

ВНИМАНИЕ! В режиме стабилизации напряжения рекомендуем перед подключением нагрузки устанавливать предельно допустимое значение тока. Для этого замкните выходные клеммы (клеммы (2) и (3) на передней панели прибора при токах менее 5 А или клеммы (10) на задней панели прибора при токах более 5 А) и поверните регулятор «CURRENT» (5) по часовой стрелке для установки предельного значения силы тока нагрузки и разомкните выходные клеммы.

Загрузить в PDF

Работа в режиме стабилизации тока источников питания APS-3020 и APS-3030

1. Включите прибор нажатием кнопки POWER. При этом должны засветиться индикаторы прибора.

2. Регулятором напряжения «VOLTAGE» (4) установите предельную величину напряжения.

3. Замкните выходные клеммы (клеммы (2) и (3) на передней панели прибора при токах менее 5 А или клеммы (10) на задней панели прибора при токах более 5 А) и поверните регулятор «CURRENT» (5) по часовой стрелке для установки требуемого значения силы тока.

4. Разомкните выходные клеммы и подключите к ним нагрузку. При горящем индикаторе «CС» прибор работает в режиме стабилизации напряжения. Если индикатор «CС» не горит, значит предельное значение напряжения установлено неправильно и его следует увеличить.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • APS-3020, 3030 руководство по эксплуатации
      Редакция: 180305 | Дата изменения: 24.05.2019
    Наверх

    Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх

    Документация

    APS-3020, 3030 руководство по эксплуатации
    Редакция: 180305 | Дата изменения: 24.05.2019
    Читать

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
