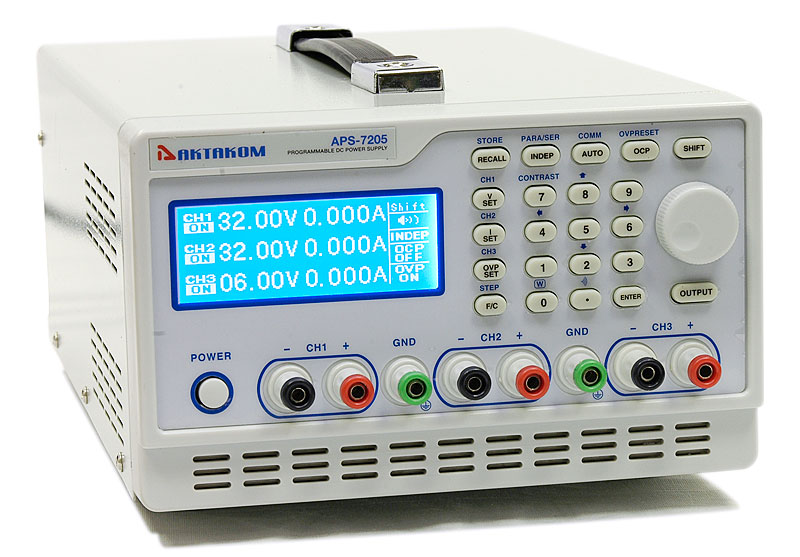

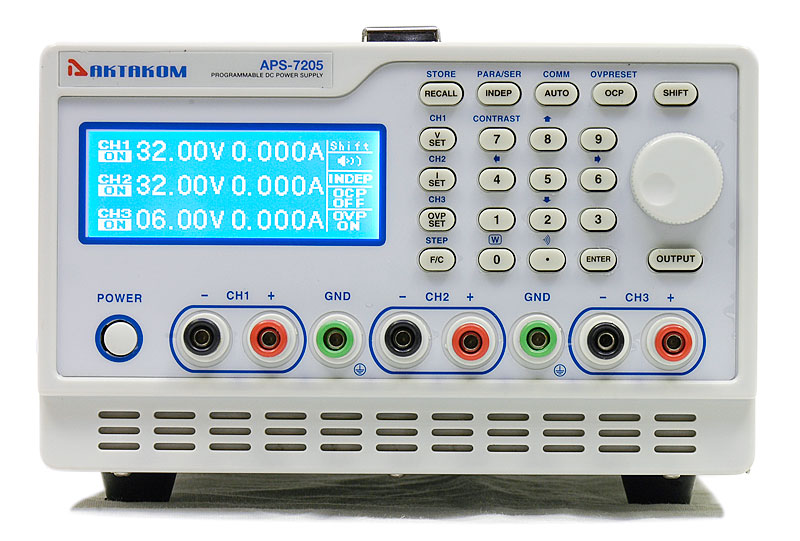

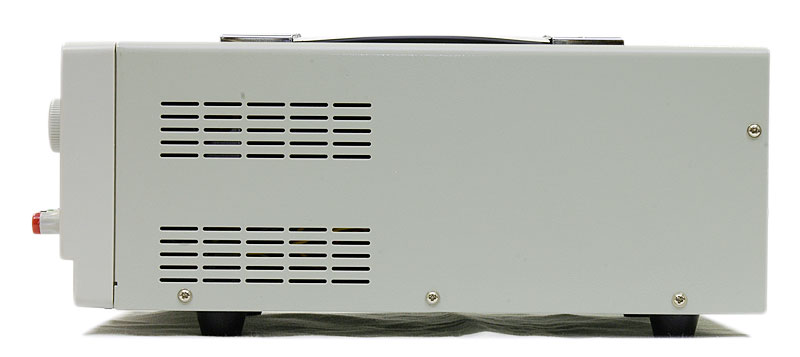

APS-7205L Источник питания

Ваша корзина пуста

2х32 В, 1х6 В / 2х5 А, 1х3А. Макс.мощность 338 Вт. 3 канала. ЖК индикатор. Разрешение 10 мВ/1 мА. Пульсации/шум – 2 мВ скз. Кнопка включения/отключения нагрузки. Интерфейс USB и LAN. Память 10 ячеек. Размеры 230x140x380 мм. Вес 10 кг

Номер в Госреестре СИ: 51134-12
Снято с производства
Замена: APS-5613
USB Device LAN (Local Area Network)

Розничная цена (вкл. НДС):  недоступно

Источники питания APS-7205L предназначены для питания радиотехнических устройств стабилизированным напряжением или током при проведении работ в процессах наладки, ремонта и лабораторных исследований в условиях умеренного климата. Применяются в ремонтных и научно-исследовательских лабораториях.

Технические характеристики

  • Дисплей: 1 LСD дисплей
  • Количество каналов: 3 канала
  • Выходное напряжение: 0…32 В x 2; 0…6 В x 1
  • Выходной ток: 0…5 А x 2; 0…3 А x 1
  • Погрешность установки напряжения: ±0.05% + 10 мВ
  • Погрешность установки тока: ±0.1% + 5 мА (≤3 А), ±0.1% + 10 мА (>3 А)
  • Пульсация + шум по напряжению: 2 мВ с.к.з. (≤3 А), 3 мВ с.к.з. (>3 А)
  • Питание: 220 В
  • Выходная мощность: 158 Вт
  • Интерфейсы USB и LAN
  • Габаритные размеры: 230x140x380 мм
  • Вес: 10 кг

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Статьи о продукции АКТАКОМ

Лабораторные программируемые источники питания АКТАКОМ с дистанционным управлением

Управляемые источники питания семейства AKTAKOM APS-XXXX очень удачно расширяют возможности работы в современной лаборатории для питания радиотехнических устройств стабилизированным напряжением или током, при проведении работ в процессах наладки, ремонта и лабораторных исследований. Дистанционное управление в сочетании с полной гальванической развязкой (по интерфейсу LAN) предоставляет наилучшие возможности для использования этих лабораторных источников питания для применения в лабораториях, находящихся в нескольких помещениях или в передвижных установках.

Программное обеспечение АКТАКОМ для источников питания и электронных нагрузок с дистанционным управлением. Обзор и возможности применения

В настоящее время программное обеспечение для измерительных приборов является уже не дополнительным аксессуаром, как было ранее, а одной из основных характеристик эффективного использования прибора. Применение ПО позволяет, с одной стороны, обеспечить дистанционное управление прибором (что является необходимым элементом при построении распределенных измерительных систем) и с другой, автоматизировать повторяющиеся операции (например, циклические испытания).

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Как увидеть МАС-адрес прибора с сетевым управлением?
  • Как подключиться к источнику питания APS-31xxL\33xxL\36xxL\71ххL\72ххL по web-интерфейсу?
  • Где найти методику поверки для прибора?
  • Для чего используется светодиод в этой модели?
  • Для чего используется программное обеспечение Актаком Power Manager?
  • Как в программе АРМ увидеть серийный номер прибора?
  • Как управлять прибором с планшета или смартфона?
  • Как подключить источник питания к программе?
  • Когда устанавливается драйвер прибора для работы по USB?
  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Программное обеспечение

    • ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
      Версия: 1.1.0.7 | Дата изменения: 24.05.2019
    • APM Aktakom Power Manager Программное обеспечение управления источником питания
      Версия: 1.0.6.0 | Дата изменения: 18.06.2021
    • APS-7203L_SDK_Base Базовый комплект средств разработки ПО для APS-720xL
      Версия: 1.0.0.7 | Дата изменения: 24.05.2019
    • APSxxxxL_SDK Полный комплект средств разработки ПО
      Версия: 1.0.1.1 | Дата изменения: 24.05.2019
    • APSxxxxL_SDK_Base Базовый комплект средств разработки ПО
      Версия: 1.0.1.1 | Дата изменения: 24.05.2019

    Документация

    • Aktakom Power Manager Light руководство по эксплуатации
      Дата изменения: 24.05.2019
    • APS-7203, 7205, 7203L, 7205L руководство по эксплуатации
      Включает методику поверки | Редакция: 161103 | Дата изменения: 24.05.2019
    • APS-7203L_SDK Описание библиотеки функций и коды ошибок
      Редакция: 1.0.0.7 | Дата изменения: 24.05.2019
    Наверх

    Как увидеть МАС-адрес прибора с сетевым управлением?
    Как и для любого другого сетевого устройства, MAC-адрес (Media Access Control, физический адрес устройства в сети) может быть определён стандартными средствами операционной системы, такими как getmac, nbtstat, ping и arp.

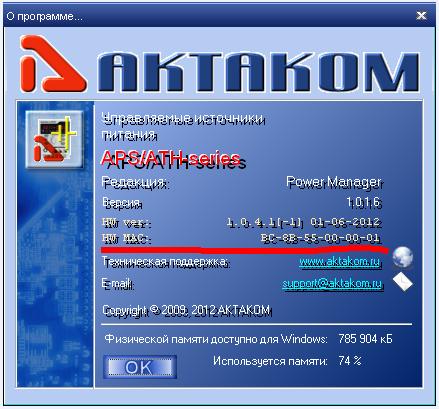

    Но для прибора, подключённого по сети к программе APM, есть способ проще. Откройте окно «О программе…» (в меню Справка) и прочитайте MAC-адрес прибора в строке «HW MAC».

    Наверх

    Как подключиться к источнику питания APS-31xxL\33xxL\36xxL\71ххL\72ххL по web-интерфейсу?
    Возможность дистанционного управления источником питания серии APS-31xxL\33xxL\36xxL\71ххL\72ххL по web-интерфейсу отсутствует. Для дистанционного управления источником питания серии APS-31xxL\33xxL\36xxL\71ххL\72ххL применяется программное обеспечение из комплекта поставки прибора.
    Наверх

    Где найти методику поверки для прибора?
    Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта.
    Наверх

    Для чего используется светодиод в этой модели?

    Cветодиод является индикатором состояния интерфейса, через который источник питания взаимодействует с ПК. У него есть следующие состояния:

    • Постоянный зеленый - прибор подключен к ПК через интерфейс LAN, передачи данных нет;
    • Мигающий зеленый - прибор подключен к ПК через интерфейс LAN, происходит передача данных;
    • Постоянный красный - прибор подключен к ПК через интерфейс USB, передачи данных нет;
    • Мигающий красный - прибор подключен к ПК через интерфейс USB, происходит передача данных.

    Наверх

    Для чего используется программное обеспечение Актаком Power Manager?

    Программное обеспечение AKTAKOM Power Manager (APM) предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования.

    Программное обеспечение APM предлагает широкие возможности по управлению выходным напряжением и током стабилизации как в произвольном (ручном), так и в функциональном режиме. Функциональное управление является мощным инструментом программы АРМ, позволяющим не только автоматически управлять прибором с помощью компьютера, но и программировать его на режим автономной работы по заранее заданному алгоритму. Режим функционального управления в АРМ позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.

    При помощи данного программного обеспечения, пользователь может управлять выходным напряжением и током как источников питания, оборудованных контрольными АЦП, так и без АЦП. При этом на источниках питания, в которых есть АЦП, значения измеряются аппаратно на выходе прибора, а для источников питания без АЦП параметры определяются по заданному значению. Возможна работа с программой в режиме эмуляции работы аппаратуры.


    Наверх

    Как в программе АРМ увидеть серийный номер прибора?
    Программа автоматически считывает серийные номера всех обнаруженных устройств. Для обнаружения приборов откройте окно Настроек, перейдите на нём во вкладку Техника, выберите в списке моделей нужный вам тип устройств и нажмите кнопку «Обнаружить» :
    В списке обнаруженных будут выведены все имена и серийные номера найденных приборов.
    После того, как вы выберете и подключите к программе один из обнаруженных приборов, его серийный номер будет также отображён в заголовке главного окна программы.
    Наверх

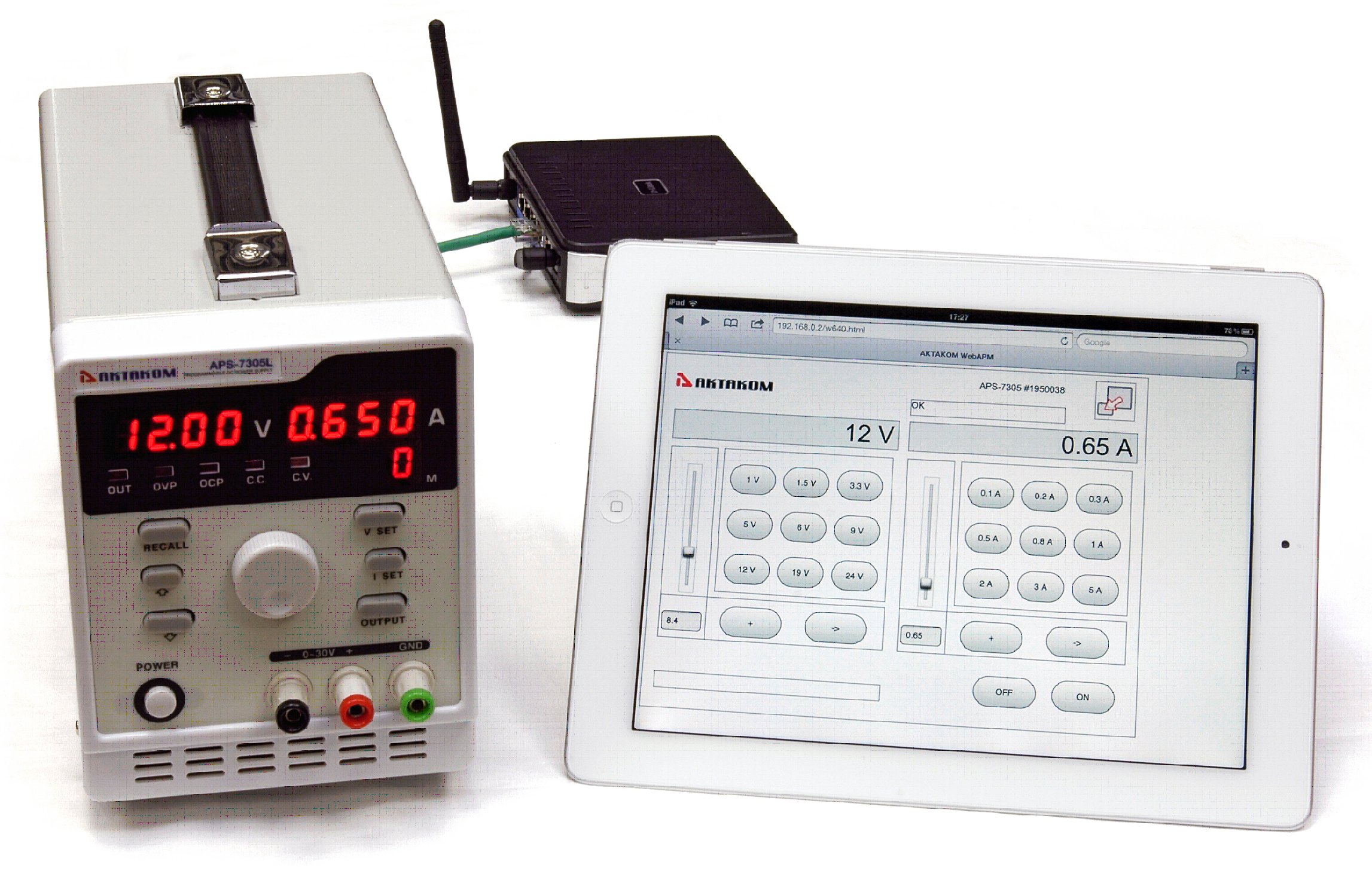

    Как управлять прибором с планшета или смартфона?

    Управление прибором с планшетного компьютера или с любого другого мобильного устройства, оснащенного веб-обозревателем (браузером), базируется на использовании протокола передачи гипертекста HTTP (Hyper Text Transfer Protocol) – протокола пересылки Web-страниц между двумя или более устройствами в сети Интернет. Средства обеспечения взаимодействия пользователя с прибором (программные и аппаратные) по протоколу НТТР через браузер образуют Web-интерфейс. Организация Web-интерфейса является начальным этапом решения задачи дистанционного управления прибором с планшета или мобильного устройства: прибор должен быть подключен по локальной сети LAN к устройству (компьютеру, маршрутизатору), имеющему доступ к той сети, к которой может быть подключено устройство управления (планшет, мобильное устройство).
    Одним из вариантов организации Web-интерфейса является соединение прибора по LAN с маршрутизатором Wi-Fi, который образует небольшую локальную сеть в пределах дальности связи устройств по Wi-Fi с IP-адресами, например, из диапазона 192.168.0.х. При этом, предварительно в прибор через USB соединение с компьютером из программы AKTAKOM Power Manager необходимо прописать IP-адрес, назначенный прибору в данной сети, например 192.168.0.2.

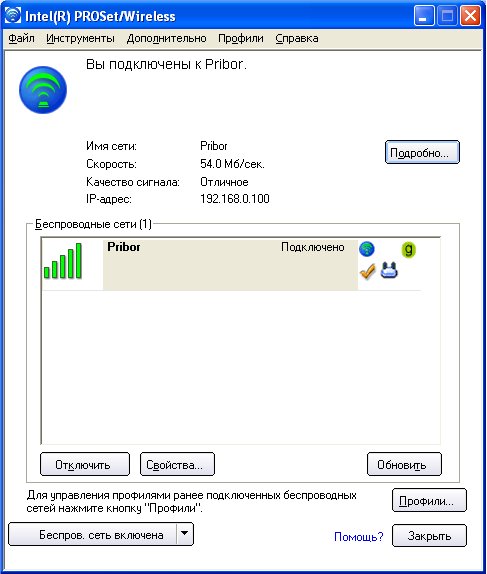

    Далее, необходимо по Wi-Fi подключиться к организованной маршрутизатором сети, с именем, например Pribor (если сеть Pribor защищена паролем, то необходимо в ходе подключения к сети этот пароль ввести).

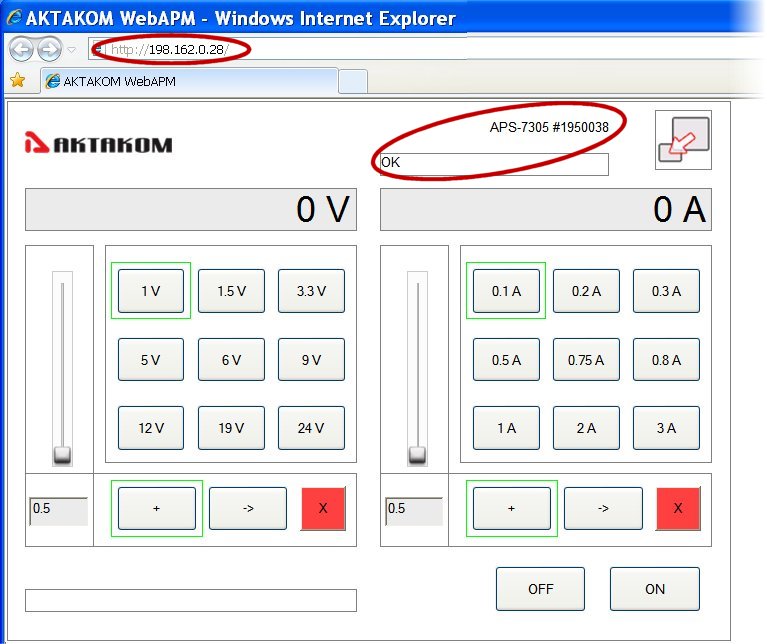

    Обеспечив связь с сетью Pribor, на планшете или мобильном устройстве нужно запустить браузер и в адресной строке ввести IP-адрес, назначенный прибору, в нашем случае 192.168.0.2. Прибор выйдет на связь и откроется ее Web-страница AKTAKOM WebAPM, в верхней части которой через некоторое время должно появится название прибора, его серийный номер и сообщение ОК.

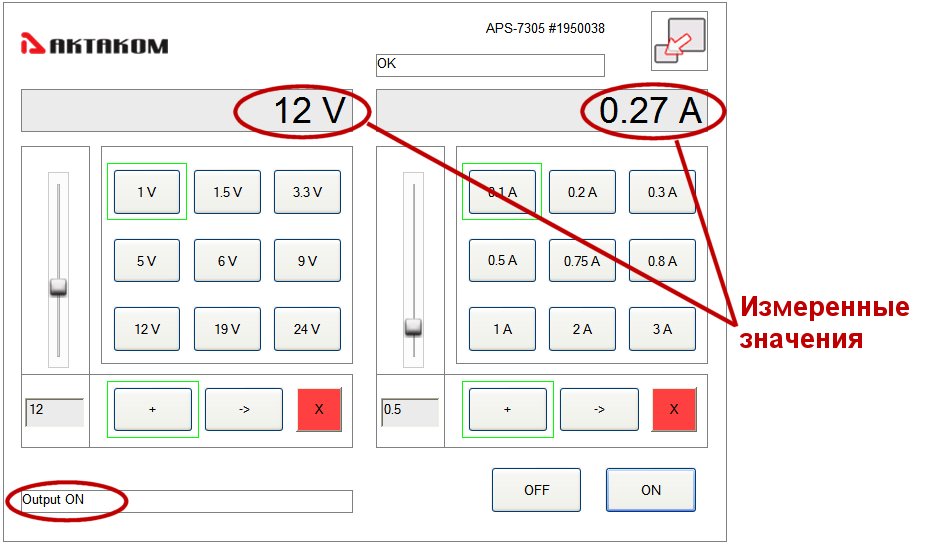

    С помощью элементов управления интерфейса AKTAKOM WebAPM можно задавать выходные параметры источника питания, включать/выключать его выход и контролировать по индикаторам параметры тока и напряжения, измеренные на нагрузке, подключенной к выходу прибора.


    Наверх

    Как подключить источник питания к программе?
    Источник питания может быть подключён к программе двумя способами: по интерфейсу USB или по сетевому интерфейсу LAN (протокол TCP/IP).

    Первое подключение к Вашему ПК нужно выполнять по USB интерфейсу. Это позволит установить сетевые параметры Вашей локальной сети для соединения с источником питания.

    Для автоматического поиска и подключения устройства рекомендуется после установки Aktakom Power Manager на Ваш компьютер не запускать программу, а вначале подключить USB кабель прибора к ПК, а потом запустить программу и согласиться с автоматическим поиском устройств.

    Внимание! В начале первого запуска Aktakom Power Manager запросит ключ доступа. Этот ключ можно получить (скопировать) на сайте www.aktakom.ru после регистрации источника питания. Ключ можно также ввести позднее. Если после запуска программы ключ не введен, то программа будет работать в демо-режиме.

    Интерфейс USB имеет приоритет. При подключении кабеля USB управление прибором передается PC и программе, подключенной по USB.

    Внимание! Будьте осторожны! Отключение кабеля USB или LAN или программы управления возвращает значения напряжения и тока, установленные вручную кнопкой «LOAD» и регуляторами на передней панели. Рекомендуется всегда перед переходом в режим дистанционного управления отключать кнопку «LOAD».

    1) Подключение по USB
    Откройте окно настроек (в главном меню Настройки – Панель настроек, или просто клавиши Ctrl+O). Перейдите на вкладку Техника. В списке Модель прибора выберите нужный вам тип устройств и нажмите кнопку «Обнаружить» :

    После окончания сканирования выберите нужный прибор из списка обнаруженных устройств и нажмите кнопку «Подключить» :

    Устройство подключено к программе и готово к работе.
    2) Подключение TCP/IP
    Сетевое подключение требует одного предварительного шага: нужно добавить сокет устройства.
    В окне Настроек перейдите на вкладку Сокеты и в поле Имя впишите IP-адрес прибора в соответствии его сетевым настройкам. Проверьте, что поля Порт и Логин также соответствуют настройкам прибора. Нажмите кнопку «Добавить» :

    В списке сокетов добавится строка с сетевыми настройками прибора.
    Далее действуйте аналогично подключению по USB.

    Наверх

    Когда устанавливается драйвер прибора для работы по USB?
    Установка USB-драйвера устройства происходит в несколько этапов.
    На первом этапе файлы, необходимые для установки драйвера, копируются на жесткий диск компьютера. Это происходит во время инсталляции программы APM. Прибор при этом не должен быть подключён к USB порту ПК.
    По окончании инсталляции, программа-установщик предложит подключить прибор по USB, после чего начнёт установку скопированных файлов драйвера в операционную систему.
    Если вы пропустили этот этап или автоматическая установка драйвера по каким-то причинам не удалась, вы можете установить драйвер вручную обычным для Windows способом в любой момент в дальнейшем. Для этого подключите прибор к компьютеру, дождитесь появления мастера добавления новых устройств и укажите в нём путь к файлам драйвера на установочном диске или в рабочей папке установленной программы, например: «C:\Program Files (x86)\AKTAKOM\AKTAKOM Power Manager\Driver».
    Наверх

    Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх

    Программное обеспечение

    Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

    ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
    Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
    Версия: 1.1.0.7 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты.
    Загрузить
    APM Aktakom Power Manager Программное обеспечение управления источником питания
    Программное обеспечение AKTAKOM Power Manager предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования. Возможна работа с программой в режиме эмуляции работы аппаратуры.

    Данное программное обеспечение скоро прекращает свою поддержку.
    Версия: 1.0.6.0 | Дата изменения: 18.06.2021
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
    Загрузить
    APS-7203L_SDK_Base Базовый комплект средств разработки ПО для APS-720xL
    Комплект предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
    Версия: 1.0.0.7 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты.
    Загрузить
    APSxxxxL_SDK Полный комплект средств разработки ПО
    Полный комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, для управляемых источников питания AKTAKOM. Работает в среде Windows и LabView с интерфейсами USB и LAN.
    Версия: 1.0.1.1 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения.
    Загрузить
    APSxxxxL_SDK_Base Базовый комплект средств разработки ПО
    Комплект предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
    Версия: 1.0.1.1 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты.
    Загрузить

    ¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

    Документация

    Aktakom Power Manager Light руководство по эксплуатации
    Дата изменения: 24.05.2019
    Читать/Загрузить
    APS-7203, 7205, 7203L, 7205L руководство по эксплуатации
    Включает методику поверки | Редакция: 161103 | Дата изменения: 24.05.2019
    Читать/Загрузить
    APS-7203L_SDK Описание библиотеки функций и коды ошибок
    Редакция: 1.0.0.7 | Дата изменения: 24.05.2019
    Читать

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
