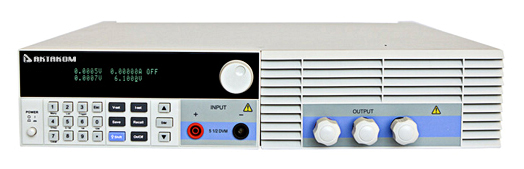

APS-7758 Источник питания

Ваша корзина пуста

75 В/8 А. Прецизионный. Линейный. Программируемый. 1 канал. Вакуумно-флюорисцентный дисплей. Разрешение установки: 1 мВ/0,2 мА, считывания 0,1 мВ/0,1 мА. Точность установки 0,01%. Пульсации+шум 7мВп-п/4 мАскз. Встроенный вольтметр и миллиомметр. Интерфейс: USB/RS-232. Программирование через SCPI команды. Габаритные размеры: 428х88х454 мм. Масса 28 кг

Снято с производства
Замена: APS-7111
RS-232

Розничная цена (вкл. НДС):  недоступно

Источник питания APS-7758 является высоковольтной моделью предназначенной для выдачи стабилизированного напряжения от 0 до 75 В и тока от 0 до 8 А. APS-7758 имеет наилучшую точность установки 0,01% по напряжению и 0,05% по току.

  • Двустрочный ВФД дисплей (5 ½ разряда)
  • Низкий уровень шумов и пульсаций
  • Встроенный вольтметр и миллиомметр
  • Индикаторы режимов ограничения тока и напряжения
  • Высокая стабильность выходных параметров
  • Работа по списку: макс. 8 тестов, макс. 200 шагов
  • Режим автоматического тестирования
  • Запуск по импульсам
  • Компенсация падения напряжения на проводах
  • Выход синхронизации
  • Интеллектуальный вентилятор
  • Интерфейс: RS-232/USB
  • Управление при помощи SCPI команд

Технические характеристики

  • Количество каналов: 1
  • Выходные параметры:
    • напряжение: 0…75 В
    • ток: 0…8 А
  • Нестабильность по напряжению: 0.01%+1 мВ
  • Нестабильность по току: 0.01%+0,1 мА
  • Разрешение установки:
    • напряжение: 1 мВ
    • ток: 0,2 мА
  • Разрешение считывания:
    • напряжение: 0,1 мВ
    • ток: 0,1 мА
  • Погрешность установки:
    • напряжение: 0.01%+10 мВ
    • ток: 0.05%+1 мА
  • Погрешность считывания:
    • напряжение: 0.02%+15 мВ
    • ток: 0.05%+8 мА
  • Пульсации+шум:
    • по напряжению: 7 мВп-п
    • ток: 4 мАскз
  • Погрешность встроенного вольтметра:
    • 0 - 12 В: 0.02%+2 мВ
    • 0 - 50 В: 0.02%+5 мВ
  • Погрешность встроенного миллиомметра:
    • 0 - 1000 мОм: 0.2%+3 мОм
    • 1000 - 10000 мОм: 0.2%+6 мОм
  • Напряжение питания: 110 В/220 В ± 10%; 50/60 Гц
  • Вес: 28 кг
  • Габаритные размеры: 428 х 88 х 453,5 мм

Стандартная комплектация

  • Прибор
  • Кабель питания
  • Провода - 2 шт
Загрузить в PDF

Органы управления источников питания APS-7111, APS-7151, APS-7160, APS-7301, APS-7316, APS-7320, APS-7336, APS-7660, APS-7715, APS-7720, APS-7758

Передняя панель

Органы управления источников питания АКТАКОМ APS-7111, APS-7151, APS-7160, APS-7301, APS-7316, APS-7320, APS-7336, APS-7660, APS-7715, APS-7720, APS-7758

  1. ЖКИ дисплей
  2. Клавиатура:
    Клавиши «0»… «9» и «.» для ввода значений
    Клавиша «ESC» для возврата в первоначальное меню
    Клавиша «V-set» для установки выходного напряжения
    Клавиша «I-set» для установки выходного тока
    Клавиша «Save» для записи установленных параметров в память
    Клавиша «Recall» для вызова сохраненных параметров
    Клавиша «Shift» для перехода к дополнительным функциям
    Клавиша «ON/OFF» для включения и выключения выхода
    Клавиша «▲» для перемещения по меню вверх
    Клавиша «▼» для перемещения по меню вниз
    Клавиша «Enter» для сохранения установленных параметров в память
  3. Поворотный регулятор: при вращении по часовой стрелке значение выбранного параметра увеличивается, при вращении против часовой стрелки – уменьшается
  4. Выходные разъемы (для моделей АКТАКОМ APS-7111, 7160, 7320, 7336, 7660, 7715, 7758 – винтовые клеммы «+», «–», «GND»)
  5. Клавиша «ON/OFF» включения и выключения питания

Задняя панель

Органы управления источников питания АКТАКОМ APS-7111, APS-7151, APS-7160, APS-7301, APS-7316, APS-7320, APS-7336, APS-7660, APS-7715, APS-7720, APS-7758

  1. Вентиляционные отверстия
  2. Входные разъемы
  3. Разъем для подключения кабеля RS-232
  4. Переключатель выходного напряжения 110/220 В
  5. Разъем для подключения кабеля питания

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Как установить величину выходного напряжения («V-set») при работе с источником питания АКТАКОМ?
  • Как установить величину выходного тока («I-set») при работе с источником питания АКТАКОМ?
  • Как работает функция сохранения данных у источников питания АКТАКОМ?
  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Могут ли работать программируемые источники питания серии APS-7xxx на полной мощности?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • APS-71xx, 73xx, 77xx руководство по эксплуатации
      Редакция: 170410 | Дата изменения: 24.05.2019
    Наверх

    Как установить величину выходного напряжения («V-set») при работе с источником питания АКТАКОМ?

    Выходное напряжение можно установить либо с использованием цифровой клавиатуры, либо с использованием кнопок «▲» или «▼» или поворотного регулятора.

    1. На дисплее прибора будет отображено предыдущее установленное значение напряжения, например, «24.00 V 0.00 А».
    2. Нажмите клавишу «V-set».
    3. Введите новое значение напряжения, используя клавиатуру, кнопки «▲» или «▼» или поворотный регулятор. Для подтверждения нового значения нажмите клавишу «Enter».
    4. Если введенное значение напряжения не принято, будет восстановлено предыдущее установленное значение напряжения.

    Пример. Установка выходного напряжения 24,3 В.

    1. Нажмите клавишу «V-set».
    2. Для ввода нового значения напряжения:

    – при использовании клавиатуры: нажмите клавиши «2», «4», «.» и «3»;
    – при использовании поворотного регулятора:
    – вращая регулятор, измените значение в текущем разряде (сначала курсор устанавливается на младший разряд);
    – для перемещения курсора от одного разряда к другому нажмите на поворотный регулятор;
    – вращая регулятор, измените значение в других разрядах.
    – при использовании кнопок «▲» или «▼»:
    – для изменения шага напряжения нажмите клавиши «Shift» и «Menu», в меню System Set установите шаг напряжения, нажмите клавишу «Enter»;
    – нажатие кнопок «▲» или «▼» будет изменять значение напряжения в соответствии с шагом, заданным в меню System Set.
    Для ввода установленного значения нажмите клавишу «Enter».


    Наверх

    Как установить величину выходного тока («I-set») при работе с источником питания АКТАКОМ?

    Источник питания АКТАКОМ может быть запрограммирован либо на выдачу постоянного значения тока, либо на ограничение его максимального значения.

    Значение выходного тока можно установить либо с использованием цифровой клавиатуры, либо с использованием кнопок «▲» или «▼» или поворотного регулятора.

    Для выхода из предыдущего режима нажмите клавишу «ESC»

    1. Нажмите клавишу «I-set».
    2. Введите новое значение постоянного тока или максимальное значение, используйте клавиатуру, кнопки «▲» или «▼» или поворотный регулятор, как описано в примере в разделе 4.2. Для подтверждения нового значения нажмите клавишу «Enter».
    3. Если введенное значение превышает максимальное значение, то произойдет возврат к п. 1.

    Для выхода из режима «I-set» нажмите клавишу «ESC».

    Пример: если прибор должен выдавать напряжение 24 В на нагрузку 48 Ом, ток нагрузки будет равен 0,5А (V/R = 0,5 A). В режиме «I-set» должно быть введено значение 0,5 А.

    Если в данном случае значение тока превысит 0,5 А, на дисплее будет мигать отображается значок СС, и ток нагрузки больше увеличиваться не будет. Прибор переходит в режим стабилизации тока.


    Наверх

    Как работает функция сохранения данных у источников питания АКТАКОМ?

    Вы можете сохранить в памяти источника питания АКТАКОМ до 50 различных установок (регистры от 0 до 49) выходных значений тока и напряжения. Каждая установка позволяет сохранить следующие выходные значения источника питания: постоянные значения напряжения и силы тока, максимальное напряжения установки и шаг значения напряжения.

    Для записи в память выходных величин:

    1. Нажмите клавиши «Shift» и «Menu», в меню System Set установите максимальное значение напряжения и шаг напряжения, нажмите клавишу «Enter».
    2. Затем введите нужные Вам выходные значения силы тока и напряжения.
    3. Нажмите клавишу «Save» и с помощью цифровых клавиш введите номер регистра от 0 до 49, где будет храниться информация об установленных значениях.
    4. Нажмите клавишу «Enter».для записи установкленных значений в память прибора.
    5. Для вызова установленных значений из памяти прибора нажмите клавишу «Recall» и с помощью цифровых клавиш выберите нужный Вам регистр из памяти.
    6. Нажмите «Enter». Установленные значения активируются, и Вы увидите их на дисплее.

    Наверх

    Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Могут ли работать программируемые источники питания серии APS-7xxx на полной мощности?
    Да, модели программируемых исочников питания Актаком APS-7111, APS-7151, APS-7160, APS-7301, APS-7316, APS-7320, APS-7336, APS-7660, APS-7715, APS-7720, APS-7758 могут работать на полной мощности, т.е. одновременно на максимальном токе и максимальном напряжении.
    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх

    Документация

    APS-71xx, 73xx, 77xx руководство по эксплуатации
    Редакция: 170410 | Дата изменения: 24.05.2019
    Читать

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
