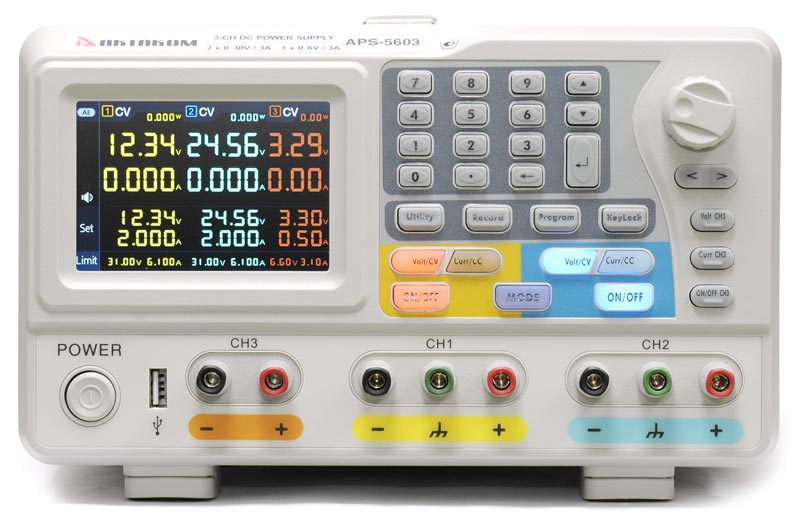

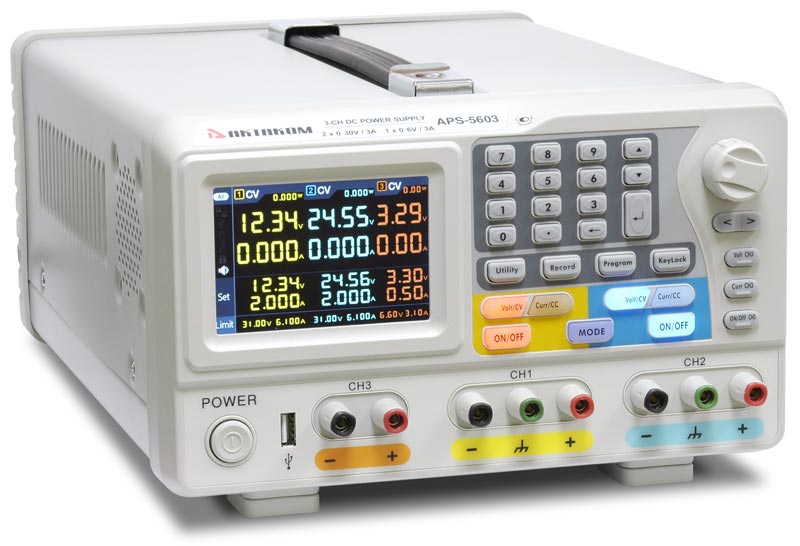

APS-5603 Источник питания

Ваша корзина пуста

3 канала. Канал 1 и 2: 30 В / 3 А. Канал 3: 6 В / 3 А. Макс. мощность 198 Вт. Разрешение (установка/считывание) 1 мВ/1 мА. Параллельное и последовательное соединение. Трекинг-режим. Пульсации/шум 1 мВскз /5 мАскз. Кнопка включения/отключения нагрузки. Режим тайминга 100 групп. Регистратор 10 К групп. 4" ЖК индикатор (480x320). Интерфейс USB Host&Device, RS-232, LAN. Размеры 250x158x358 мм. Масса 9,8 кг.

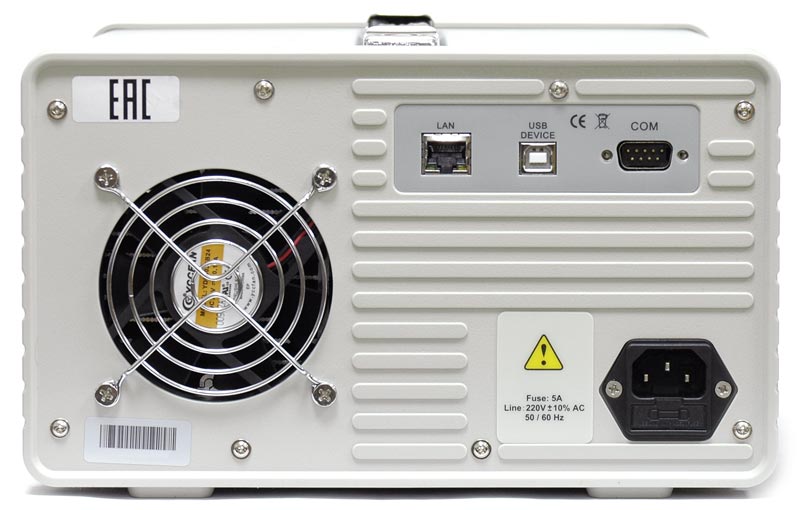

USB Host LAN (Local Area Network) RS-232

Розничная цена (вкл. НДС):  45 996,00 руб.

В корзину  Быстрый заказ
  • 3 регулируемых канала
  • Максимальная мощность (общая): 198 Вт
  • Максимальная мощность на канал: 90 Вт (канал 1 и 2), 18 Вт (канал 3)
  • Возможность отключения нагрузки по каждому каналу
  • Возможность последовательного и параллельного соединения каналов
  • Трекинг режим
  • Режимы стабилизации напряжения и стабилизации тока
  • Защита по току, по напряжению
  • Программирование работы по списку (тайминг) 100 групп
  • Функция регистратора данных с записью выходных параметров (напряжение, ток) и их отображение в графическом виде
  • Память регистратора 10 К точек (напряжение, ток, мощность)
  • Интеллектуальная система охлаждения
  • Интерфейсы USB-host, USB-device, RS-232, LAN
  • Поддержка SCPI команд, программирования в LabView

Технические характеристики


Канал 1/Канал 2 Канал 3
Выходные параметры
Напряжение Независимый режим работы каналов/
Параллельное соединение каналов
0...30 В 0...6 В
Последовательное соединение каналов
0...60 В
Ток Независимый режим работы каналов/
Последовательное соединение каналов
0...3 A 0...3 A
Параллельное соединение каналов 0...6 A
Нестабильность по сети
Напряжение
≤0,01% + 3 мВ
Ток
≤0,01% + 3 мА
Нестабильность по нагрузке
Напряжение
≤0,01% + 3 мВ
Ток
≤0,01% + 3 мА
Пульсации и шум
(20 Гц...20 МГц)
Напряжение
≤4 мВп-п,
≤1 мВскз
≤3 мВп-п,
≤1 мВскз
Ток
≤5 мАскз ≤4 мАскз
Разрешение установки
Напряжение 1 мВ
Ток 1 мА
Погрешность установки
(25 °C ±5 °C)
Напряжение ≤0,03% + 10 мВ
Ток ≤0,1% + 8 мА
≤0,01% + 5 мА
Разрешение считывания Напряжение 1 мВ
Ток 1 мА
Погрешность считывания
(25 °C ±5 °C)
Напряжение ≤0,03% + 10 мВ
Ток ≤0,1% + 8 мА
≤0,01% + 5 мА
  • Дисплей: ЖК, цветной, 4"
  • Разрешение дисплея: 480×320 пикселей
  • Дисплей цвета: 65536 цветов, TFT матрица
  • Рабочая температура 0...40 °C
  • Питание от сети переменного тока 220 В ± 10%; 50/60 Гц
  • Габаритные размеры: 250x158x358 мм
  • Масса: 9,8 кг

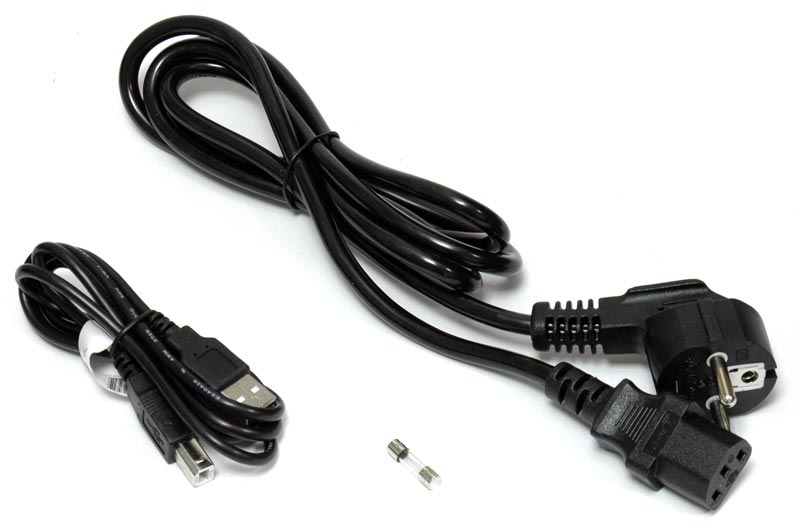

Стандартная комплектация

  • Прибор
  • Кабель питания
  • Кабель USB
  • Предохранитель
  • Эксплуатационный документ

Статьи о продукции АКТАКОМ

Расширение линейки программируемых источников питания АКТАКОМ серии APS-5ххх

Статья знакомит с новыми многоканальными программируемыми источниками постоянного напряжения АКТАКОМ, ставшими продолжением хорошо известного источника APS-5333. Описаны основные отличия и модернизации новых приборов, приведена сводная таблица технических характеристик приборов серии, представлены изображения экранов новых функций и сервисов. Статья предназначена широкому кругу инженерно-технических работников научной и производственной сферы деятельности и радиолюбителям.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • APS-5603, 5613, 5615 паспорт изделия
      Редакция: 201207 | Дата изменения: 14.12.2020
    • Описание SCPI команд источников питания APS-5xxx
      Дата изменения: 06.04.2022
    Наверх

    Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх

    Документация

    APS-5603, 5613, 5615 паспорт изделия
    Редакция: 201207 | Дата изменения: 14.12.2020
    Читать
    Описание SCPI команд источников питания APS-5xxx
    Дата изменения: 06.04.2022
    Читать

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
