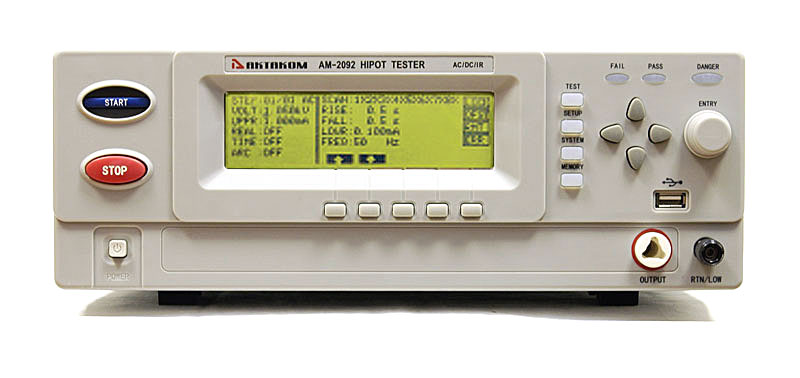

АМ-2092 Высоковольтный тестер изоляции

Ваша корзина пуста

Высоковольтный тестер изоляции (до 5/6 кВ; 30/10 мА - AC/DC) и измеритель сопротивления изоляции (до 10 ГОм / 1000 В). Авторазряд после теста. Измерение межвиткового дугового тока до 15/10 мА (AC/DC). Таймер нарастания / спада / теста до 999 с. Память (50 групп по 100 шагов тестирования, всего 500 шагов). Интерфейсы RS-232C, Handler, USB (option), GPIB (option), Remote I/O (option). Дисплей ЖКИ 240х64 точек.

Снято с производства
Замена: АММ-2093
RS-232

Розничная цена (вкл. НДС):  недоступно

АМ-2092 предназначен для проведения испытаний стойкости изоляции высоким напряжением до 5/6 кВ (AC/DC), измерения сопротивления изоляции до 10 ГОм электронных приборов и компонентов тестовым, а так же измерения межвиткового дугового тока.

  • высококонтрастный ЖК дисплей (240 х 64 точки)
  • встроенная функция сортировщика-компаратора "Годен/Негоден"
  • функция автоматического разряда после прохождения теста
  • внутренняя память: до 50 групп по 100 шагов в каждой группе
  • время тестирования от 0,3 до 999 с
  • время нарастания/спада напряжения: 0,1…999 с
  • время ожидания (только для DC): от 0.1 до 99.9 c
  • интерфейс USB и RS-232
  • питание 198...242 В/ 47,5...52,5 Гц
  • габаритные размеры 330х140х385 мм
  • масса около 20 кг
  • Габаритные размеры в упаковочной таре 490х270х590, вес 19,3 кг.

Технические характеристики

Параметр Значение
Тестер стойкости изоляции Вых. напряжение AC (50/60 Гц - опция) 0,05…5 кВ
DC 0,05…6 кВ
Базовая погрешность ±1,0% (AC/DC)
Диапазон подстройки ±(1,0% + 10 В)
Тестовый ток AC 0,1 мА…30 мА
DC 0,1 мА…10 мА
Базовая погрешность ±1,0% (AC/DC)
Измерение сопротивления изоляции Тестовое напряжение 0,05…1 кВ
Тестовый ток 10 нА…10 мА
Диапазон измерения сопротивления 0,1 МОм…10 ГОм
Базовая погрешность 1 МОм…1 ГОм ±5,0%
1 ГОм…10 ГОм ±10%
Измерение межвиткового дугового тока Диапазон AC 1 мА...15 мА
DC 1 мА...10 мА

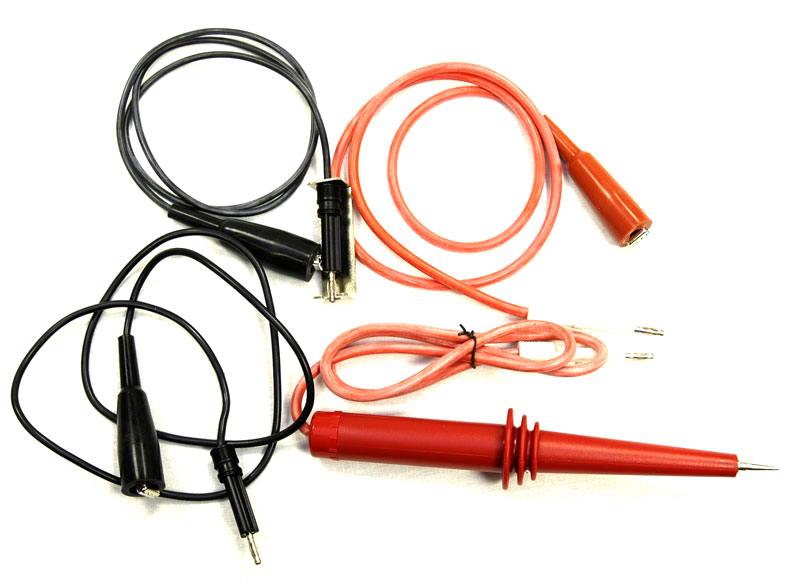

Стандартная комплектация

  • Прибор
  • Высоковольтный вывод напряжения
  • Высоковольтный вывод заземления
  • Высоковольтный пробник напряжения
  • Запасные предохранители (3 А/220 В; 5 А/110 В)
  • Кабель RS-232
  • Шнур питания
  • Руководство по эксплуатации

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Какие условия эксплуатации предусмотрены для данного мегаомметра?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АМ-2092 руководство по эксплуатации
      Редакция: 190617 | Дата изменения: 17.06.2019
    Наверх

    Какие условия эксплуатации предусмотрены для данного мегаомметра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение сопротивления в цепях, находящихся под напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы в цепи.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Нажатие кнопки "PRESS TO TEST" (тест) при коротком замыкании на тестируемой линии.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Документация

    АМ-2092 руководство по эксплуатации
    Редакция: 190617 | Дата изменения: 17.06.2019
    Читать

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
