АТТ-1004 Анемометр

Ваша корзина пуста

Анемометр с выносным датчиком для измерения скорости потока воздуха 0,5-20 м/с. Погрешность: ±(0,2+0,05V) м/с. Измерение температуры воздушного потока в диапазоне 0-50 °С (индикаторный канал). Удержание показаний. Интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1026 и широкой программной обработкой данных с помощью программ ADLM-W или ADLM-A с использованием ОС Windows или Android соответственно. Поставляется в кейсе.

RS-232

Розничная цена (вкл. НДС):  32 958,00 руб.

В корзину  Быстрый заказ

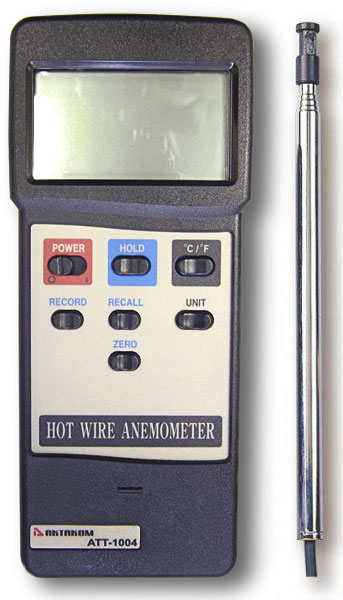

Современная модель термоанемометра с возможностью температурных измерений, работающая по принципу охлаждения воздушным потоком нагретой нити. Датчик — миниатюрный стеклянный термистор — размещается в малогабаритной измерительной головке диаметром 12 мм на телескопической ручке. Обеспечивает быстрые и точные измерения даже при низком значении скорости движения воздушного потока. Прибор отображает измеренные значения во всех принятых единицах измерения (м/с, км/ч, футы/мин, узлы, мили/час). Последнее, максимальное и минимальное измеренные значения могут сохраняться в памяти автоматически.

  • измерения малых скоростей движения воздушных потоков (от 0,2 м/с)

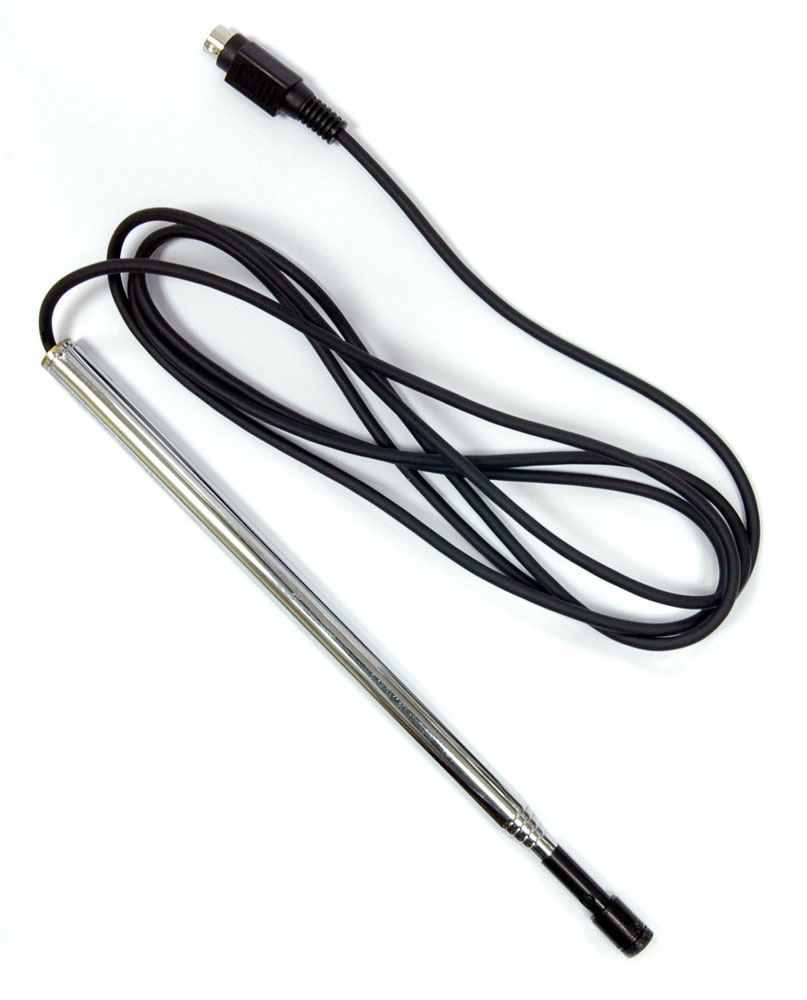

  • телескопический зонд АТТ-1004-К2 идеален для решеток и труб вентиляционных систем
  • возможность измерения температуры воздуха
  • высококонтрастный жидкокристаллический дисплей с двумя шкалами

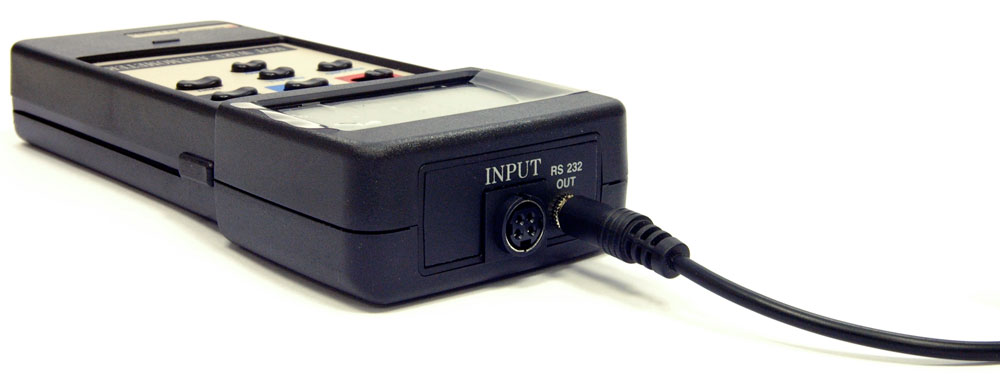

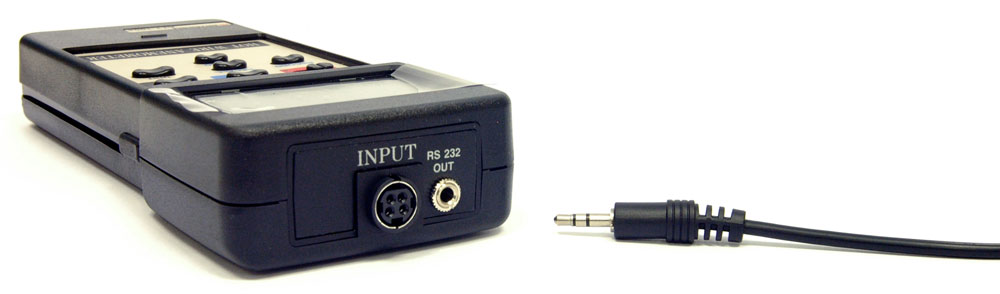

  • последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1026 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.

Данный прибор совместно с преобразователем интерфейсов АКТАКОМ АСЕ-1026 и программным обеспечением Aktakom ATE Easy Monitor (ATEEM) или Aktakom Data Logger Monitor (ADLM-W) на ПК (ОС Windows), и AKTAKOM Smart Data Monitor (ASDM) или Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android, реализует автоматизированные измерения скорости потока воздуха, температуры и разнообразную математическую обработку и сохранение результатов измерений.

Технические характеристики

  • измерение скорости воздушного потока в диапазоне 0,2...20,0 м/с с разрешением 0,1 м/с, погрешность ±(0,2+0,05V) м/с, где V – скорость воздушного потока
  • измерение температуры в диапазоне 0...50 °С с разрешением 0,1 °С
  • большой двойной ЖК-дисплей, с высотой цифр 13 мм
  • время измерения 0,8 с
  • последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1026 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
  • питания 6 батарей типа AAA по 1,5 В
  • потребляемый ток 30 мА
  • масса 355 г
  • габаритные размеры 180х72х32 мм
  • телескопический зонд диаметром 12 мм, длина (280...940 мм)
  • Габаритные размеры в упаковочной таре 250х70х280, вес 1 кг.

Рекомендуем заказывать поверку у поставщика прибора сразу при покупке (заказе) прибора, т.к. процедура поверки в некоторых случаях предполагает регулировку прибора, которая выполняется инженером поставщика совместно с поверителем метрологической службы на специализированной установке, формирующей ламинарный воздушный поток. В случае поверки прибора после покупки и без участия инженеров возможен возврат прибора на калибровку, что может привести к дополнительным расходам.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Загрузить в PDF

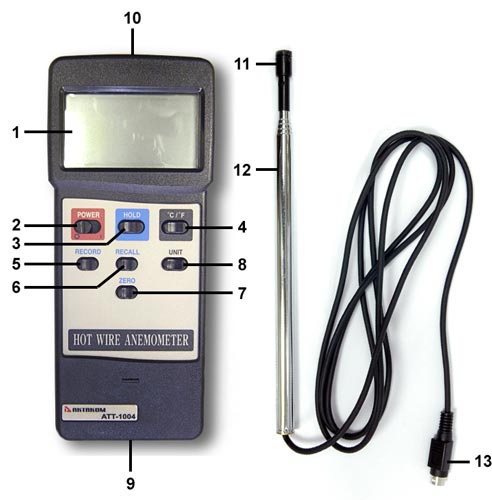

Органы управления анемометра АТТ-1004

  1. Жидкокристаллический дисплей
  2. Кнопка включения/выключения прибора
  3. Кнопка удержания последних измеренных данных HOLD
  4. Кнопка переключения единиц температуры °C/°F
  5. Кнопка RECORD для фиксации в памяти макс. и мин. значений
  6. Кнопка RECALL для вызова из памяти макс. и мин. значений
  7. Кнопка ZERO установки нуля скорости воздушного потока
  8. Кнопка UNIT переключения единиц индикации скорости воздушного потока

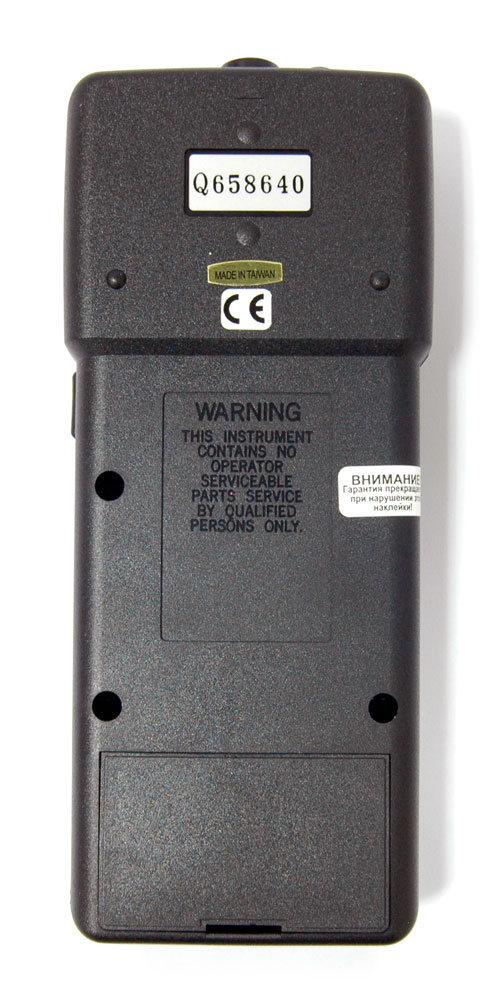

  9. Крышка батарейного отсека
  10. Входной разъем подключения ветроприемника
  11. Чувствительная часть ветроприемника (термистор)
  12. Ветроприемник
  13. Выходной разъем ветроприемника

Статьи о продукции АКТАКОМ

Универсальное программное обеспечение регистраторов неэлектрических величин AKTAKOM Data Logger Monitor

Современные ручные недорогие приборы во многих случаях имеют интерфейсы для подключения к персональному компьютеру (ПК). Наличие такого интерфейса создает возможность использования такого бюджетного прибора в качестве универсального регистратора в измерительной лаборатории. В большинстве недорогих приборов используется давно и хорошо известный протокол RS-232, а предлагаемое программное обеспечение (ПО) является очень примитивным. Эти два фактора являются сдерживающими для полноценного применения ручных приборов в качестве мобильных регистраторов. В современных компьютерах, особенно в ноутбуках, интерфейс RS-232 встречается всё реже и реже, а ограниченность ПО не позволяет полноценно использовать результаты измерений. Модельный ряд современных бюджетных измерителей неэлектрических величин АКТАКОМ серии ATT имеет интерфейс RS-232 и может использоваться в качестве основы для построения многофункциональной регистрирующей лаборатории. Специально для данной группы приборов выпускается универсальное интерфейсное решение для связи с ПК — интерфейсные модули из серии ACE-1025, ACE-1026, ACE-1027, которые обеспечивают подключение приборов этой группы по интерфейсу USB. Фирменное программное обеспечение «Вашей USB-лаборатории AKTAKOM» — AKTAKOM Data Logger Monitor позволяет эффективно использовать указанные выше приборы в качестве многофункциональной регистрирующей лаборатории.

Анемометры АКТАКОМ: новые возможности работы с программным обеспечением

В этой статье анализируются возможности автоматизации работы с ручными измерителями неэлектрических величин. В качестве примера рассматриваются приборы для измерения скорости воздушного потока — анемометры. В модельном ряду АКТАКОМ представлены два типа анемометров: механические (чашечные и крыльчатые) и термоэлектрические. Многие анемометры АКТАКОМ имеют возможность передавать результаты измерений в ПК. Для реализации этой функции служит программное обеспечение AKTAKOM Data Logger Monitor. В 2015 году была выпущена серия измерителей неэлектрических величин АКТАКОМ с интерфейсом Bluetooth с программным обеспечением АКТАКОМ. Использование анемометров и специальных программных средств позволяет значительно ускорить и упростить обработку полученных результатов измерений.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Какие типы датчиков можно применить с анемометрами?
  • Что лучше, крыльчатка или термистор?
  • Подходят ли датчики одного прибора к другому?
  • Где найти методику поверки для прибора?
  • Как на android-устройстве использовать прибор без Bluetooth-интерфейса?
  • Чем измерить объем потока воздуха?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Программное обеспечение

    • ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение
      Версия: 1.0.0.6 | Дата изменения: 24.05.2019
    • ADLM-W Aktakom Data Logger Monitor Программное обеспечение
      Версия: 1.0.1.3 | Дата изменения: 01.08.2019
    • ACE-1025_SDK Полный комплект средств разработки ПО
      Версия: 1.0.0.6 | Дата изменения: 24.05.2021
    • ACE-1025_SDK_Base Базовый комплект средств разработки ПО
      Версия: 1.0.0.6 | Дата изменения: 08.04.2021

    Документация

    • АТТ-1004 руководство по эксплуатации
      Включает методику поверки | Редакция: 190320 | Дата изменения: 24.05.2019
    Наверх

    Какие типы датчиков можно применить с анемометрами?
    • Крыльчатка (72 мм)
    • Миникрыльчатка (диаметр крыльчатки – 13 мм)
    • Термистор (проволока)

    Наверх

    Что лучше, крыльчатка или термистор?
    Зависит от условий измерения. Но у термистора минимальная скорость – 0,2 м/с.
    Наверх

    Подходят ли датчики одного прибора к другому?
    Каждый измерительный блок работает только с датчиком своего типа.
    Наверх

    Где найти методику поверки для прибора?
    Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта.
    Наверх

    Как на android-устройстве использовать прибор без Bluetooth-интерфейса?

    Приборы AKTAKOM серии АТТ/АТЕ обладают интерфейсом RS-232 для взаимодействия с другими устройствами, в то время как большинство планшетных ПК имеют интерфейс USB, по этой причине для подключения прибора к планшету потребуется Преобразователь интерфейсов USB – RS-232 AKTAKOM АСЕ-1025 / АСЕ-1026 и адаптер OTG

    Пример подключения представлен на иллюстрации:

    Требования к Android для работы с USB-устройствами

    Для того, чтобы ваш компьютер (планшет, смартфон) на базе ОС Android мог работать с подключаемыми к нему приборами с интерфейсом USB, он должен отвечать трём требованиям:

    1. Компьютер должен иметь физическую возможность работать в режиме USB-хоста. Проверьте технические спецификации, чтобы убедиться, что этот режим доступен для вашего устройства.
    2. Установленная на компьютере ОС Android должна также иметь поддержку функций USB-хост. Убедитесь, что версия вашей операционной системы не ниже Android 4 (API Level: 14). Узнать версию android своего устройства можно зайдя в настройки, меню "Об устройстве"
    3. Настройки Android должны разрешать приложениям использовать функции API USB-хоста. Некоторые производители устройств на Android по умолчанию не дают таких разрешений (как правило, это специализированные Android устройства — игровые приставки, приставки к ТВ и т.п.). Для проверки данных функций (функции разрешены или запрещены) на компьютере с Android можно, например, воспользоваться бесплатной утилитой «USB Host Diagnostics», доступной на Google Play.

    Эта утилита также может в некоторых случаях установить в системе нужные разрешения.

    Найдите «USB Host Diagnostics» в установленных приложениях и запустите его. Диагностика функций USB Host кнопкой «Start Diagnostics»

    По окончании процесса диагностики утилита выдаст информацию о Вашем мобильном устройстве.

    Далее необходимо установить программное обеспечение AKTAKOM Smart Data Monitor (ASDM) бесплатное и Aktakom Smart Data Logger (ASDL) платное. Программное обеспечение доступно для установки на GooglePlay

    После подключения прибора и разрешения приложению взаимодействовать с usb-портом планшета

    приложение начнет автоматически обрабатывать данные, получаемые с прибора.

    Реализовано «Горячее» подключение канала при считывании данных, однако горячее подключение прибора не поддерживается, по этой причине соединение всех компонентов с планшетным ПК необходимо производить до запуска ПО.


    Наверх

    Чем измерить объем потока воздуха?
    АТТ-1004 и АТТ-1006 позволяют измерить объем (необходимо ввести диаметр технического отверстия).
    Наверх

    Программное обеспечение

    Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

    ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение
    Программное обеспечение AKTAKOM ATE Easy Monitor обеспечивает числовую индикацию измерений по 4 каналам, и запись данных в файл в формате CSV. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026.
    Версия: 1.0.0.6 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
    Загрузить
    ACE-1025_SDK_Base Базовый комплект средств разработки ПО
    Базовый комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
    Версия: 1.0.0.6 | Дата изменения: 08.04.2021
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты.
    Загрузить
    ADLM-W Aktakom Data Logger Monitor Программное обеспечение
    Программное обеспечение ADLM-w предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на компьютере. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026
    Версия: 1.0.1.3 | Дата изменения: 01.08.2019
    Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
    Загрузить
    ACE-1025_SDK Полный комплект средств разработки ПО
    Полный комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
    Версия: 1.0.0.6 | Дата изменения: 24.05.2021
    Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
    Загрузить

    ¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

    Документация

    АТТ-1004 руководство по эксплуатации
    Включает методику поверки | Редакция: 190320 | Дата изменения: 24.05.2019
    Читать

    Указания по применению этого продукта также можно найти на закладке "Применение".
