АТЕ-1019 Анемометр

Ваша корзина пуста

Крыльчатый термоанемометр с выносным датчиком для измерения скорости потока воздуха в диапазоне 0,3-45 м/с. Диаметр – 50 мм. Погрешность измерения: ±(0,03•V+0,1) м/с. Измерение температуры воздушного потока: 0...60 °С. Фиксация текущего, максимального и минимального измеренных значений. Габариты: 150x72x35 мм. Вес: 350 гр.

Розничная цена (вкл. НДС):  11 088,00 руб.

В корзину  Быстрый заказ

Портативный крыльчатый анемометр с возможностью измерения температуры. В приборе использован выносной датчик (крыльчатка), снабженный подвеской на шарикоподшипниках с малым трением и обеспечивающий быстрое и точное дистанционное измерение скорости воздушного потока, его температуры и мгновенную индикацию на ЖК-дисплее. Прибор отображает измеренные значения во всех принятых единицах измерения (м/с, км/ч, футы/мин, узлы).

  • одновременное измерение скорости и температуры воздушного потока
  • датчик-крыльчатка низкого трения
  • двухфункциональный жидкокристаллический дисплей
  • возможность индикации скорости воздушного потока в м/с, км/ч, узлах, футах/мин
  • фиксация минимального и максимального значения
  • удержание показаний

Технические характеристики

  • измерение скорости воздушного потока
    • диапазон 0,3...45,0 м/с
    • разрешение 0,1 м/c
    • погрешность ±(0,03•V+0,1) м/с, где V – скорость воздушного потока
  • измерение температуры
    • диапазон 0...60 °C
    • разрешение 0,1 °С
    • погрешность ±2 °С
  • питание 9 В, батарея типа «Крона»
  • габаритные размеры
    • прибор 150х72х35 мм
    • зонд 66х132х29,2 мм
  • вес 350 гр
  • длина кабель зонда –2 м
  • Габаритные размеры в упаковочной таре 180х90х270, вес 0,80 кг.

Рекомендуем заказывать поверку у поставщика прибора сразу при покупке (заказе) прибора, т.к. процедура поверки в некоторых случаях предполагает регулировку прибора, которая выполняется инженером поставщика совместно с поверителем метрологической службы на специализированной установке, формирующей ламинарный воздушный поток. В случае поверки прибора после покупки и без участия инженеров возможен возврат прибора на калибровку, что может привести к дополнительным расходам.

Стандартная комплектация

  • анемометр с зондом
  • сумка
  • Эксплуатационный документ
  • батарея питания
Загрузить в PDF

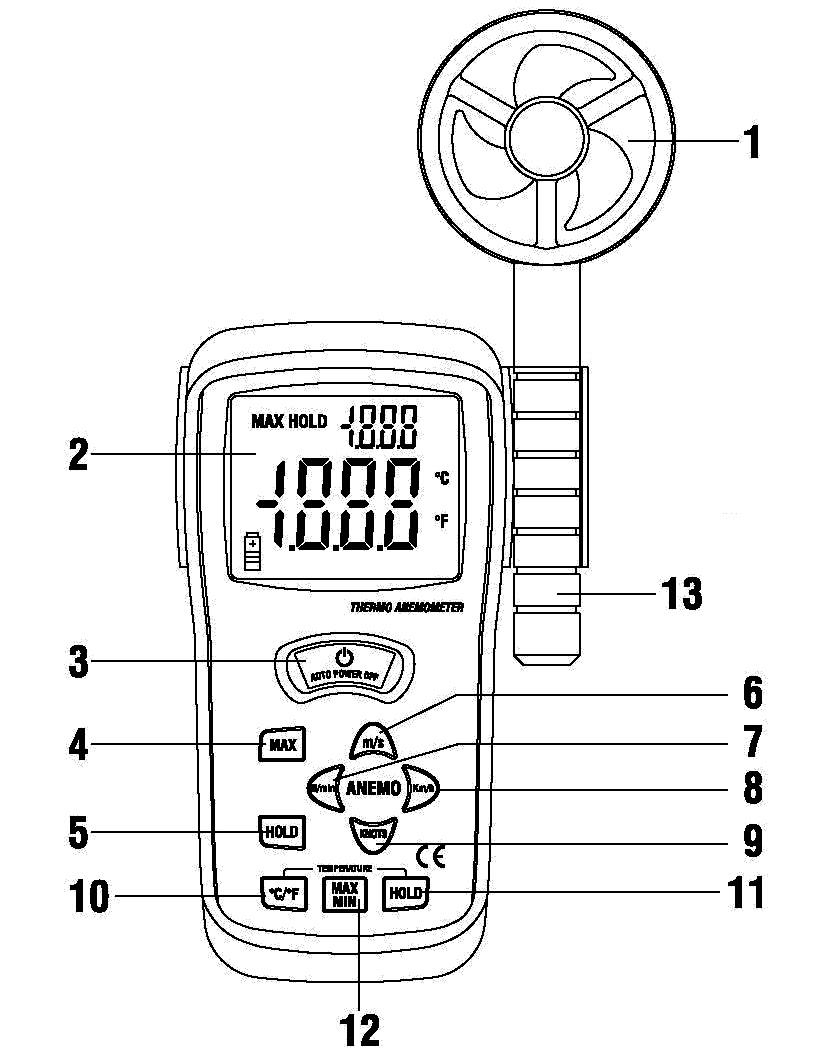

Назначение органов управления анемометра АТЕ-1019


1. Зонд крыльчатого типа с термодатчиком типа К

2. Дисплей

3. «POWER». Кнопка включения/выключения прибора

4. «MAX». Кнопка удержания максимального показания скорости воздушного потока

5. «HOLD». Кнопка удержания показаний скорости воздушного потока

6 -9. Кнопки выбора единиц измерения скорости воздушного потока

10. Кнопка выбора единиц измерения температуры

11. «HOLD». Кнопка удержания последнего показания температуры

12. Кнопка удержания максимального и минимального показания температуры

13. Рукоятка зонда

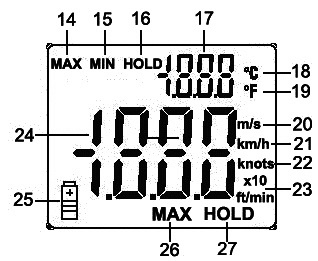

14-15. Индикаторы режима удержания максимального/ минимального значения температуры

16. Индикатор режима удержания значения температуры

17. Цифровой индикатор измеренного значения температуры

18-19. Индикатор выбранной единицы измерения температуры

20-23. Индикаторы выбранной единицы измерения скорости воздушного потока

24. Цифровой индикатор измеренного значения скорости воздушного потока

25. Индикатор разряда батареи

26. Индикатор режима удержания максимального значения скорости воздушного потока

27. Индикатор включенного режима удержания значения скорости воздушного потока


Загрузить в PDF

Измерение скорости воздушного потока анемометром АТЕ-1019

1. Для включения прибора нажмите кнопку включения (3) «POWER».

2. Для выбора единицы измерения скорости воздушного потока нажмите нужную кнопку: «m/s» (6), «ft/min» (7), «km/h» (8) или «KNOTS» (9). Выбранная единица измерения отобразится на индикаторах единицы измерения скорости воздушного потока (20)-(23).

3. Выбор единицы измерения температуры производится нажатием кнопки (10) «°C/°F». Выбранная единица измерения отобразится на индикаторах (18)-(19).

4. Возьмите рукоятку выносного зонда (13) и направьте головку зонда (1) навстречу измеряемому воздушному потоку. На цифровом индикаторе (24) будет отображаться скорость воздушного потока, а на дополнительном цифровом индикаторе (17) – его температура. Дождитесь, пока показание стабилизируется – это займёт около 4 секунд. Если скорость воздушного потока непостоянная, используйте режим удержания максимального значения воздушного потока. Для получения более точных показаний старайтесь удерживать отклонение оси крыльчатки в пределах 20° от направления воздушного потока.

Загрузить в PDF

Использование режима удержания показаний в анемометре АТЕ-1019

1. Для удержания на дисплее скорости воздушного потока в процессе измерения нажмите кнопку (5) «HOLD». Удержанное значение скорости воздушного потока зафиксируется на цифровом индикаторе (24) и станет активным индикатор (27) «HOLD».
2. Для отключения режима удержания повторно нажмите кнопку (5) «HOLD».
3. Для удержания на дисплее измеренного значения температуры в процессе измерения нажмите кнопку (11) «HOLD». Удержанное значение температуры зафиксируется на цифровом индикаторе (17) и станет активным индикатор (16) «HOLD».
4. Для отключения режима удержания повторно нажмите кнопку (11) «HOLD».
Загрузить в PDF

Удержание максимальных и минимальных показаний в анемометре АТЕ-1019

1. Для удержания на дисплее максимального значения скорости воздушного потока в процессе измерения нажмите кнопку (4) «MAX». Максимальное значение скорости воздушного потока за период измерения зафиксируется на цифровом индикаторе (24). и станет активным индикатор (26) «MAX».

2. Для отключения режима повторно нажмите кнопку (4) «MAX».

3. Для удержания на дисплее максимального значения температуры нажмите кнопку (12) «MAX/MIN». Удержанное максимальное значение температуры зафиксируется на цифровом индикаторе (17) и станет активным индикатор (14) «MAX».

4. Для перехода в режим удержания минимального значения температуры повторно нажмите кнопку (12) «MAX/MIN». При этом станет активным индикатор (15) «MIN».

5. Для отключения режима повторно нажмите кнопку (12) «MAX/MIN»

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АТЕ-1019 руководство по эксплуатации
      Редакция: 151014 | Дата изменения: 24.05.2019
    Наверх

    Документация

    АТЕ-1019 руководство по эксплуатации
    Редакция: 151014 | Дата изменения: 24.05.2019
    Читать

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Крыльчатые анемометры АКТАКОМ - идеальное решение для контроля систем вентиляции

    Анемометры АКТАКОМ

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
