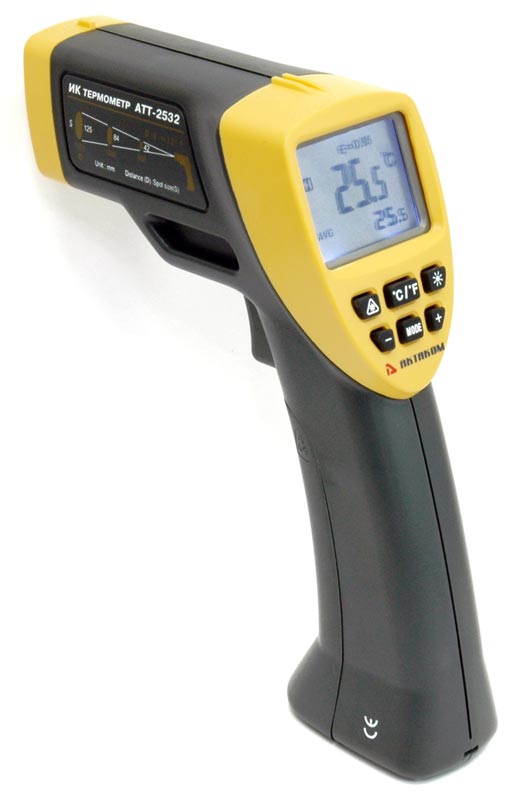

АТЕ-2532 Пирометр

Ваша корзина пуста

Измерение температуры: пирометр -20…+537 °С, лазерный маркер, оптическое разрешение 12:1; функция удержания, min/max/среднее значения; регулируемая интенсивность излучения; индикация 2-х температур на дисплее; подсветка дисплея. Питание – 9 В (Крона). Размер: 162х56х190 мм. Вес: 280 г.

Снято с производства
Замена: АТЕ-2530

Розничная цена (вкл. НДС):  недоступно

Инфракрасный термометр предназначен для измерения температуры поверхностей пирометрическим способом. Пирометр позволяет отображать на дисплее 2 температуры, сохранять в памяти максимальное, минимальное, среднее значение.

Технические характеристики

  • Диапазон измерений: -20…+537 °С
  • Отключаемый лазерный маркер
  • Оптическое разрешение 12:1
  • Регулируемый коэффициент излучения
  • Разрешающая способность 0.2 °C
  • Индикация двух температур на дисплее
  • Удержания текущего значения
  • Максимальное, минимальное, среднее значение сохраняется в памяти
  • Расчет разности температур
  • Автоотключение
  • Индикатор разряда батареи
  • Подсветка дисплея
  • Питание 9 В («Крона»)
  • Габаритные размеры 162х56х190 мм
  • Масса 280 г
  • Габаритные размеры в упаковочной таре 135х65х250, вес 0,5 кг.
Диапазон температур Погрешность измерения
-20...+50 °C ±2.5 °C
50...+537 °C ±(1%+1 °C)

Стандартная комплектация

  • Пирометр

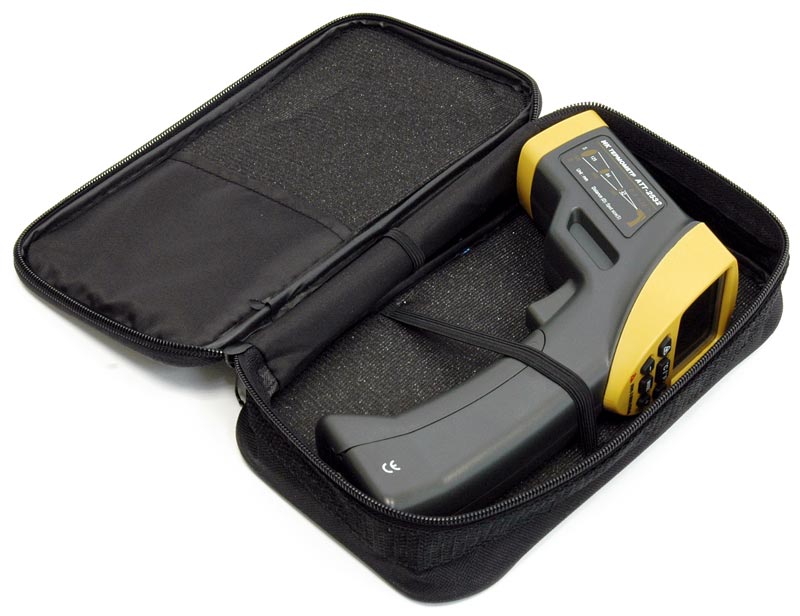

  • Футляр
  • Руководство по эксплуатации
Загрузить в PDF

Органы управления АТЕ-2530, АТЕ-2532, АТТ-2533

Органы управления АТЕ-2530, АТЕ-2532

  1. Прицел
  2. Отверстие лазерного указателя

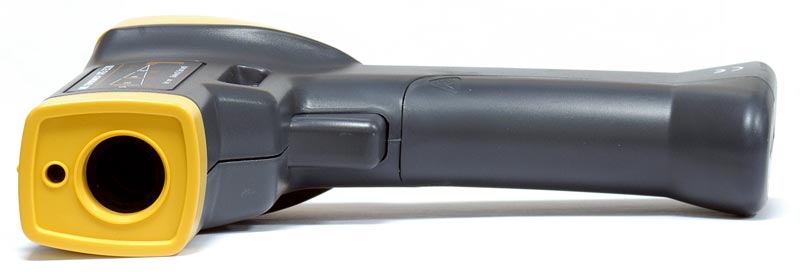

  3. Объектив

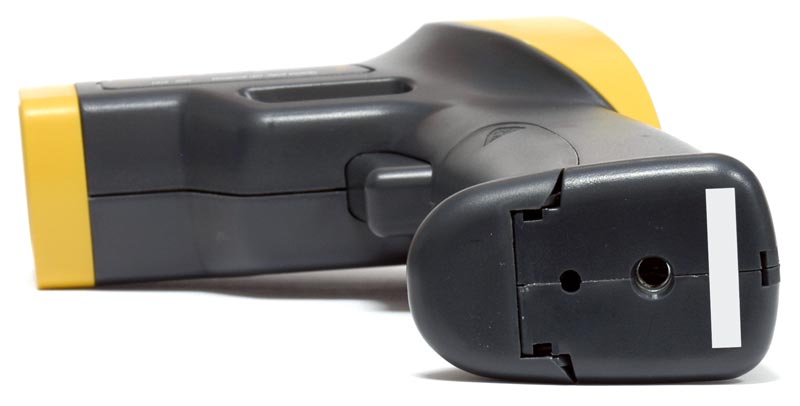

  4. Резьба для крепления штатива
  5. Курок
  6. Крышка батарейного отсека

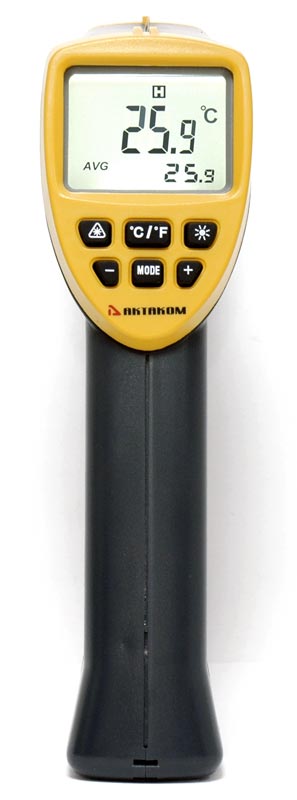

  7. Дисплей
  8. Кнопка включения лазерного целеуказателя
  9. Кнопка уменьшения значения температуры звукового оповещения (только для АТТ-2533) или кнопка уменьшения значения коэффициента излучения (АТЕ-2532). В АТЕ-2530 кнопка отсутствует
  10. Кнопка выбора режима измерения
  11. Кнопка увеличения значения температуры звукового оповещения (только для АТТ-2533) или кнопка увеличения значения коэффициента излучения (АТЕ-2532). В АТЕ-2530 кнопка отсутствует
  12. Кнопка включения подсветки
  13. Кнопка выбор единиц измерения °С/°F
Загрузить в PDF

Изменение коэффициента излучения

При включенном приборе кнопками "-" и "+" можно установить требуемый коэффициент излучения в диапазоне от 0,1 до 1,0. Различные тела обладают различной излучательной способностью, в результате чего при измерениях температуры разнородных тел, обладающих одинаковой температурой, прибор может выдавать разные результаты. Большинство веществ обладают излучательной способностью близкой к 0,95 (этот коэффициент установлен в приборе по умолчанию).

Для снижения погрешности измерений рекомендуется предварительно установить коэффициент излучения, соответствующий указанным веществам. Коэффициенты для наиболее часто встречающихся веществ приведены в таблице ниже.

Вещество Коэффициент излучательной способности
Цинк (окисленный) 0,1
Гальванизированное железо 0,3
Луженая сталь 0,1
Золото (полированное) 0,1
Серебро (полированное) 0,1
Красный кирпич (не шлифованный) от 0,75 до 0,9
Обожженная глина 0,75
Асбест 0,95
Бетон 0,7
Мрамор 0,9
Карбид кремния 0,85
Штукатурка 0,9
Окись алюминия (мелкозернистая) 0,25
Окись алюминия (крупнозернистая) 0,45
Двуокись кремния (мелкозернистая) 0,4
Двуокись кремния (крупнозернистая) 0,55
Силикат циркония до 500 °С 0,85
Силикат циркония при 850 °С 0,6
Кварц (необработанный) 0,9
Уголь (графит) 0,75
Уголь (сажа) 0,95
Лесоматериалы (различные) от 0,8 до 0,9
Эмаль (любого цвета) 0,9
Масляная краска (любого цвета), 0,95
Лакированные изделия 0,9
Матовая черная краска от 0,95 до 0,98
Лакированный алюминий 0,5
Вода 0,98
Резина (гладкая) 0,9
Резина (негладкая) 0,98
Пластмассы (различные, твердые) от 0,8 до 0,95
Пластмассовая пленка от 0,5 до 0,95
Полиэтиленовая пленка от 0,2 до 0,3
Бумага и картон 0,9
Полированный силикон 0,7
Чугун (полированный) 0,2
Чугун (обработанный при 100 °С) 0,45
Чугун (обработанный при 1000 °С) от 0,6 до 0,7
Сталь (ground sheet) 0,6
Мягкая сталь от 0,3 до 0,5
Листовая сталь (оксидированная) 0,9
Чугунные листы (ржавые) от 0,7 до 0,85
Чугун (необработанный) ржавый 0,95
Расплавленный чугун 0,3
Расплавленная мягкая сталь от 0,3 до 0,4
Нержавеющая сталь (полированная) 0,1
Нержавеющая сталь (разная) от 0,2 до 0,6
Алюминий (полированный) 0,1
Алюминий (высоко оксидированный) 0,25
Оксид алюминия при 260 °С 0,6
Оксид алюминия при 800 °С 0,3
Алюминиевые сплавы от 0,1 до 0,25
Латунь (полированная) 0,1
Латунь (неполированная) 0,2
Оксид латуни 0,6
Медь (полированная) 0,05
Медь листовая 0,8
Расплавленная медь 0,15
Свинец (чистый) 0,1
Свинец (оксидированный при 25 °С) 0,3
Свинец (оксидированный, reated 200 °С) 0,6
Никель (чистый) 0,1
Никель листовой (оксидированный) от 0,4 до 0,5
Нихром 0,7
Нихром (оксидированный) 0,95
Загрузить в PDF

Измерение температуры

  1. При включенном пирометре кнопками "-" и "+" (только АТЕ-2532) нужно установить требуемый коэффициент излучения в диапазоне от 0,1 до 1,0, исходя из материала, температуру которого планируется измерять. Без установки правильного значения коэффициента измерения будут неточными.
  2. Нажмите и удерживайте курок (5). На дисплее появится моргающий индикатор включенного режима измерений "SCAN".
  3. Отпустите курок (5). На дисплее загорится индикатор "H" и отобразится текущее измеренное значение температуры.
  4. Для отображения максимального "MAX", минимального "MIN", среднего "AVG" или разности между максимальным и минимальным значением "MAX-MIN" последовательно нажмите кнопку "MODE" (10). Соответствующее значение температуры отобразится на дополнительном цифровом дисплее. Также на дисплее пирометра отобразится выбранный режим.

Питание пирометра автоматически будет отключено через 10 секунд с момента последнего измерения.

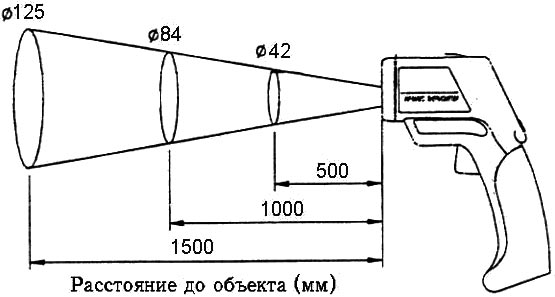

Максимальное расстояние до измеряемого объекта составляет 1,5 м. Оптическое разрешение 12:1.

Пирометр измеряет температуру любого обнаруженного объекта: защитного стекла, пыли или тумана. Следите за тем, чтобы объект, температура которого измеряется, не был экранирован.
