АТЕ-2036 Измеритель-регистратор температуры

Ваша корзина пуста

Измеритель температуры. 4 канала для термопар. 2 канала для термосопротивлений. Датчики: K/J/R/S/E/T типа и Pt-сопротивление. Диапазон измерения (К-тип): -100..1300 °С, (Pt) : -199...850 °С. Фиксация максимального и минимального измеренных значений. Сохранение на SD-карту. Интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ ADLM-W или ADLM-A с использованием ОС Windows или Android соответственно. Габариты: 177х68х45 мм. Масса 489 г.

Номер в Госреестре СИ: 46577-11
Снято с производства
RS-232

Розничная цена (вкл. НДС):  недоступно

Многоканальный измеритель температуры АТЕ-2036 предназначен для одновременного измерения температуры по четырем каналам при помощи термопар K, J, T, E, R и S типа или по двум каналам при помощи термосопротивлений платинового типа. В измерителе температуры АТЕ-2036 имеется возможность сохранения измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения.

  • одновременное измерение температуры по четырем каналам при помощи термопар K, J, T, E, R и S типа (АТА-2008, АТА-2102, АТА-2103, АТА-2104)
  • одновременное измерение температуры по двум каналам при помощи платиновых термоспротивлений типа PT-100 Ом
  • сверхбольшой жидкокристаллический дисплей с регулируемой контрастностью и подсветкой
  • фиксация максимального и минимального измеренных значений
  • встроенная схема линейной температурной компенсации
  • режим удержания показаний
  • автовыключение
  • последовательный интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
  • сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения
  • ручной и автоматический режим регистратора данных
  • запись до 100 измерений во внутреннюю память прибора в режиме ручного регистратора

Данный прибор совместно с преобразователем интерфейсов АКТАКОМ АСЕ-1025 и программным обеспечением Aktakom ATE Easy Monitor (ATEEM) или Aktakom Data Logger Monitor (ADLM-W) на ПК (ОС Windows), и AKTAKOM Smart Data Monitor (ASDM) или Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android, реализует автоматизированные измерения температуры и разнообразную математическую обработку результатов измерений.

Технические характеристики

  • диапазон измерений:
    К-тип: -100…1300 °C
    J-тип: -100…1150 °C
    T-тип: -100…400 °C
    E-тип: -100…900 °C
    R-тип: 0…1700 °C
    S-тип: 0…1500 °C
    Pt100: -199.99…850 °C
  • разрешение 0.1 °C/1 °C в зависимости от диапазона
  • погрешность измерения:
    К/J-тип:
    -100…-50.1 °C ±(0.4% + 1 °C)
    -50…999.9 °C ±(0.4% + 0.5 °C)
    1000…1300/1150 °C ±(0.4% + 1 °C)
    T/E-тип:
    -100…-50.1 °C ±(0.4% + 1 °C)
    -50…400/900 °C ±(0.4% + 0.5 °C)
    R/S- тип:
    ±(0.5% +1 °C)
    Pt 100 Ом – тип:
    ±(0.4% + 1 °C)
  • единицы измерения: °C и °F
  • время измерения – 1 сек
  • дисплей: ЖК размером 52х38 мм
  • использование SD-карт объемом от 1 до 16 ГГб (рекомендовано до 4 ГГб)
  • последовательный интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
  • питание: 6 батареек типа АА 1.5 В
  • габаритные размеры прибора: 177х68х45 мм
  • масса 489 г
  • Габаритные размеры в упаковочной таре 100х60х220, вес 0,4 кг.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Загрузить в PDF

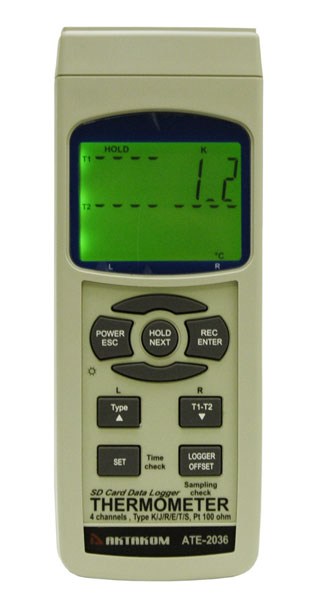

Назначение органов управления измерителя температуры АТЕ-2036 и АТЕ-2036ВТ

1. Дисплей

2. POWER/ESC – Кнопка включения/выкл. питания, подсветки и отмены значения (функция «ESC»)

3. HOLD/NEXT – Кнопка включения режима удержания текущего показания (функция «HOLD») и перехода в расширенное меню (функция «NEXT»)

4. REC/ENTER – Кнопка включения режима записи максимального и минимального значений (функция «REC MAX/MIN») и подтверждения ввода установленного значения (функция «ENTER»)

5. TYPE▲ – Кнопка выбора типа термопары и установки значения (функция «▲»)

6. SET – Кнопка включения расширенных установок

7. T1-T2▼ – Кнопка выбора режима измерения (функция «T1-T2») и установки значения (функция «▼»)

8. LOGGER/OFFSET – Кнопка включения регистратора данных (функция «LOGGER»); установки интервала выборок (функция «SAMPLE TIME»); подстройка дрейфа термозонда (функция «OFFSET»)

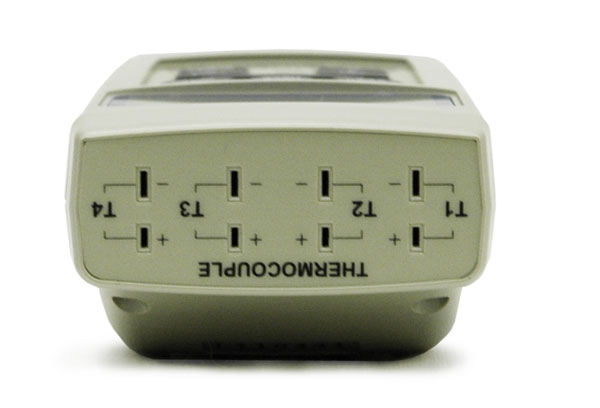

9. Входные разъемы для подключения термопар

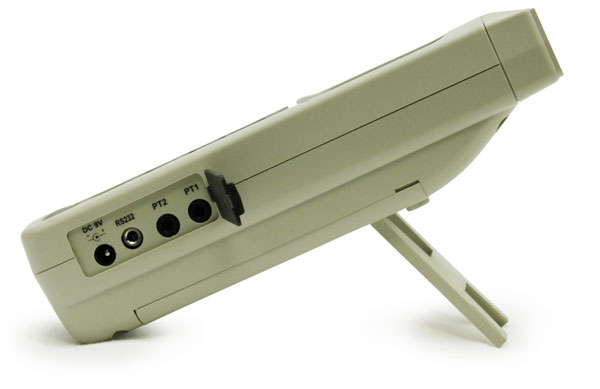

10. Входной разъем для подключения термозонда с платиновым сопротивлениям PT1

11. Входной разъем для подключения термозонда с платиновым сопротивлениям PT2

12. Разъем интерфейса RS-232/USB

13. Разъем для подключения внешнего блока питания

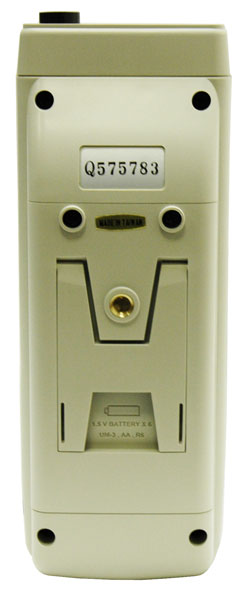

14. Резьбовое соединение для установки на штатив

15. Винты крепления крышки батарейного отсека

16. Крышка батарейного отсека

17. Подставка

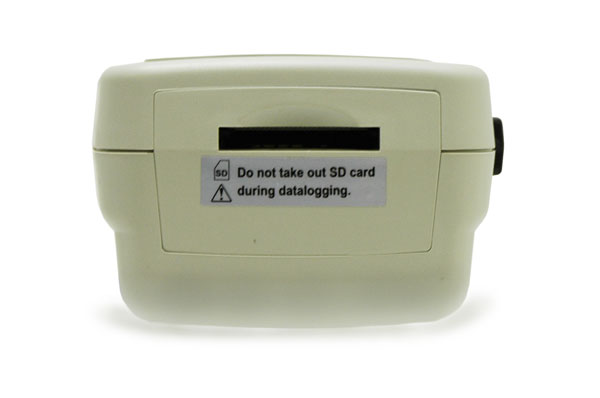

18. Разъем для SD карты

19. Светодиод для индикации состояния BlueTooth-интерфейса прибора (если установлен BlueTooth-модуль)

Загрузить в PDF

Подготовка к использованию измерителя температуры АТЕ-2036 и АТЕ-2036ВТ

1. Открутите винт крепления крышки батарейного отсека и аккуратно снимите ее.

2. Установите элемент питания в батарейный отсек. При установке соблюдайте полярность!

3. Закройте крышку батарейного отсека и зафиксируйте ее винтом.

4. Подсоедините датчики или термопары к соответствующим разъемам прибора согласно выбранному типу измерений. Прибор готов к работе.

Внимание! При подключении термодатчику к прибору соблюдайте полярность!

Внимание! Существенная разность температур термодатчика и самого прибора может привести к неточным измерениям. Для получения точных результатов, при подключении нового термодатчика, убедитесь, что температура прибора и температура термодатчика совпадают.

Загрузить в PDF

Измерение разности температур измерителем температуры АТЕ-2036 и АТЕ-2036ВТ

1. Если необходимо отобразить разность температур между каналами T1 и T2 в процессе измерения нажмите кнопку T1-T2▼ (7). Значение, соответствующее разницы температур отобразится в нижней правой части дисплея на месте отображения значения температуры по каналу T4. Пример данного режима представлен на рисунке справа.

2. Для выхода из режима отображения разницы температур по каналам T1 и T2 повторно нажмите кнопку T1-T2▼ (7). Прибор перейдет в режим измерений по всем каналам

Загрузить в PDF

Сохранение максимального или минимального значения в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ

1. Режим запоминания показаний включается однократным нажатием кнопки REC/ENTER (4). На дисплее отобразятся символы «REC» .

2. Повторно нажмите кнопку REC/ENTER (4) – на дисплее отобразятся символы «REC MАХ» и максимальное измеренное значение температуры за время работы режима запоминания.

3. Повторно нажмите кнопку REC/ENTER (4) – на дисплее отобразятся символы «REC MIN» и минимальное измеренное значение температуры за время работы режима запоминания.

4. Для отмены отображения максимального или минимального значения нажмите кнопку HOLD/NEXT (3), на экране снова отобразится символ «REC».

5. Для выхода из режима записи показаний в обычный режим измерения нажмите и удерживайте кнопку REC/ENTER (4) в течение 2-х секунд пока символы «REC» не исчезнут с дисплея.

Загрузить в PDF

Включение подсветки дисплея или звукового сигнала в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ

Включение/отключение подсветки дисплея

После включения прибора подсветка дисплея включится автоматически. В процессе измерения однократно нажмите кнопку POWER/ESC (2), но не удерживайте ее нажатой. Подсветка – выключится. Для повторного включения подсветки заново однократно нажмите кнопку POWER/ESC (2).

Включение/отключение звуковых сигналов

Для включения/выключения звуковых сигналов нажмите кнопку SET (6) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку HOLD/NEXT (3) до тех пор, пока в нижней части дисплея не отобразятся символы «bEEP». Используя кнопки TYPE▲ (5) и T1-T2▼ (7) выберите включение (yES) или отключение (no) звуковых сигналов. Для подтверждения выбора нажмите кнопку REC/ENTER (4). Для выхода из режима установки нажмите кнопку POWER/ESC (2).

Загрузить в PDF

Отключение функции автовыключения в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ

Для включения/выключения функции автоотключения прибора нажмите кнопку SET (6) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку HOLD/NEXT (3) до тех пор, пока в нижней части дисплея не отобразятся символы «PoFF» Используя кнопки TYPE▲ (5) и T1-T2▼ (7) выберите состояние «yES» для включенного режима автоотключения или состояние «no» для выключенного режима автоотключения. Для подтверждения выбора нажмите кнопку REC/ENTER (4). Для выхода из режима установки нажмите кнопку POWER/ESC (2).

Примечание. При работе в режимах регистрации данных или записи MAX/MIN значений кнопка POWER/ESC не активна. Для отключения питания прибора кнопкой POWER/ESC выйдите из этих режимов.

Загрузить в PDF

Выбор единицы измерения в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ

Для выбора единицы измерения температуры нажмите кнопку SET (6) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку HOLD/NEXT (3) до тех пор, пока в нижней части дисплея не отобразятся символы «t-CF». Используя кнопки TYPE▲ (5) и T1-T2▼ (7) выберите необходимые единицы измерения °С или °F. Для подтверждения выбранной единицы измерения нажмите кнопку REC/ENTER (4). Для выхода из режима установки нажмите кнопку POWER/ESC (2).

Загрузить в PDF

Просмотр даты, времени и интервала сэмплирования в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ

Просмотр текущего времени и даты

В режиме обычного измерения (без регистрации данных), нажмите кнопку SET (6) для отображения в нижней части дисплея времени и даты.

Просмотр интервала сэмплирования

В режиме обычного измерения (без регистрации данных), нажмите кнопку LOGGER/OFFSET (8) для отображения в нижней части интервала сэмплирования (времени выборки) в секундах.

Загрузить в PDF

Подстройка дрейфа термодатчика в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ

При обнаружении девиации показаний прибора, особенно при измерении низких температур, может возникнуть необходимо подстроить дрейф термодатчика для компенсации девиации.

1. При использовании термопары подключите её к разъемам (9) каналов Т1, Т2, Т3, Т4.

2. При использовании термозонда с платиновым сопротивлениям подключите его к разъемам (10) или (11).

3. Включите прибор нажатием кнопки POWER/ESC (2).

4. Выберите тип датчика, при помощи которого будут проводиться измерения: К, J, T, E, R, S-типа или платиновое сопротивление Pt, последовательным нажатием кнопки TYPE▲ (5).

5. Нажмите кнопку LOGGER/OFFSET (8) и удерживайте ее нажатой в течение 2-х секунд и дисплей примет вид:


6. Кнопками TYPE▲ (5) и T1-T2▼ (7) установите необходимое значение для термопары или тип термозонда Pt1 или Pt2 и подтвердите его нажатием кнопки REC/ENTER (4). Цифры на дисплее моргнут и прибор перейдет в режим измерения.

Загрузить в PDF

Подготовка к регистрации данных измерителя температуры АТЕ-2036 и АТЕ-2036ВТ

Прибор предназначен для работы с SD-картами объемом от 1 до 16 Гб, но рекомендуется использовать SD-картами объемом не более 4 Гб.

Вставьте SD-карту в разъём (18) для SD-карт.

Если SD-карта используется первый раз, рекомендуется её отформатировать.

Для форматирования SD-карты нажмите кнопку SET (6) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку HOLD/NEXT (3) до тех пор, пока в нижней части дисплея не отобразятся символы «Sd F». Используя кнопки TYPE▲ (5) и T1-T2▼ (7) выберите состояние «yES» для начала форматирования или состояние «no», если форматировать не надо. Для подтверждения выбора нажмите кнопку REC/ENTER (4). Если подтверждается начало форматирования SD-карты, то на дисплее появится сообщение «yES Enter». Снова нажмите REC/ENTER (4). Для выхода из режима установки нажмите кнопку POWER/ESC (2).

* При форматировании SD-карты все данные с нее будут удалены.

** Не рекомендуется использовать карты памяти, отформатированные другим измерительным прибором

или компьютером.

Загрузить в PDF

Установка времени и даты при регистраии данных в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ

Т.к. прибор можно использовать для регистрации данных в реальном времени, то при использовании прибора в первый раз, необходимо установить точное время и дату.

Для установки времени и даты нажмите кнопку SET (6) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку HOLD/NEXT (3) до тех пор, пока в нижней части дисплея не отобразятся символы «dAtE». Нажмите кнопку REC/ENTER (4) и используя кнопки TYPE▲ (5) и T1-T2▼ (7) установите значение года и подтвердите установку нажатием кнопки REC/ENTER (4). Далее прибор перейдет к установке значения месяца, числа, часа, минут и секунд.

Все эти установки выполняются аналогично установке значения года.

* Внутренние часы прибора не требуют питания от батареи и сохраняют правильное время даже если она разряжена.

В формате хранения цифровых данных на SD-карте в качестве десятичного разделителя по умолчанию используется «.», например: «20.6», «1000.53». В некоторых странах (в Европе) в качестве разделителя используется «,», например «20,6», «1000,53».

Загрузить в PDF

Формат десятичного разделителя при регистрации данных в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ


В формате хранения цифровых данных на SD-карте в качестве десятичного разделителя по умолчанию используется «.», например: «20.6», «1000.53». В некоторых странах (в Европе) в качестве разделителя используется «,», например «20,6», «1000,53».

После установки времени и даты прибор перейдет в режим задания десятичного разделителя для SD-карты и в нижней части дисплея отобразятся символы «dEС». Используя кнопки TYPE▲ (5) и T1-T2▼ (7) выберите параметр «bASIC», если в качестве разделителя используется «.» или «Euro» – если в качестве разделителя используется «,». Подтвердите выбор нажатием кнопки REC/ENTER (4). Для выхода из режима установки нажмите кнопку POWER/ESC (2).

Загрузить в PDF

Установка интервала сэмплирования при регистрации данных в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ

Для установки времени и даты нажмите кнопку SET (6) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку HOLD/NEXT (3) до тех пор, пока в нижней части дисплея не отобразятся символы «SP-t». Используя кнопки TYPE▲ (5) и T1-T2▼ (7) выберите значение интервала сэмплирования: 0, 1, 2, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 секунд. Подтвердите выбор нажатием кнопки REC/ENTER (4). Для выхода из режима установки нажмите кнопку POWER/ESC (2).

Загрузить в PDF

Режим автоматической регистрации данных (интервал сэмплирования ≥ 1 с) в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ

1. Запуск регистрации данных

Установите интервал сэмплирования, как описано выше, более 1 секунды. Нажмите кнопку REC/ENTER (4) и на экране дисплея отобразятся символы «REC». Далее нажмите кнопку LOGGER/OFFSET (8), после этого символы «REC» начнут мигать, а данные – записываться в память с заданным интервалом сэмплирования.

2. Приостановка регистрации данных

Нажатие кнопки LOGGER/OFFSET (8) в режиме регистрации данных приостанавливает работу этого режима, при этом символы «REC» перестают мигать.

Повторное нажатие кнопки LOGGER/OFFSET (8) возобновляет работу режима регистрации данных, при этом символы «REC» опять начинают мигать.

3. Остановка регистрации данных

Нажатие и удержание кнопки REC/ENTER (4) в течении 2-х секунд в режиме регистрации данных останавливает работу этого режима, при этом символы «REC» исчезают с экрана дисплея.

Загрузить в PDF

Режим ручной регистрации данных (интервал сэмплирования = 0 с)

1. Работа в ручном режиме регистрации данных.

Установите интервал сэмплирования, как описано выше, равным 0 секунд. Нажмите кнопку REC/ENTER (4) и на экране дисплея отобразятся символы «REC». В нижней части дисплея будет отображаться номер ячейки памяти. Кнопками TYPE▲ (5) и T1-T2▼ (7) можно задать конкретный номер ячейки памяти для сохранения результата измерения (от 1 до 99), при этом, в нижней части дисплея, будет отображаться Px, где x – номер ячейки от 1 до 99. Далее нажмите кнопку LOGGER/OFFSET (8), после этого символы «REC» мигнут, прозвучит звуковой сигнал и результаты измерения вместе с временными метками будут сохранены в память.

2. Остановка регистрации данных

Нажатие и удержание кнопки REC/ENTER (4) в течении 2-х секунд в режиме регистрации данных останавливает работу этого режима, при этом символы «REC» исчезают с экрана дисплея.

Загрузить в PDF

Формат сохраненных данных в режиме регистрации в измерителе температуры АТЕ-2036 и АТЕ-2036ВТ

1. При первом использовании SD-карты в приборе на ней создаётся папка: TMA01.

2. При первом использовании режима регистрации данных в этой папке создаётся новый файл TMA01001.XLS.

При повторном использовании режима протоколирования данных информация сохраняется в файл TMA01001.XLS до заполнения 30 000 столбцов, затем создаётся новый файл (например, TMA01002.XLS).

3. После сохранения в папке TMA01 99 файлов – создаётся новая папка TMA02 и т.д.

4. Таким образом структура данных на SD-карте выглядит следующим образом:

папка TMA01\ файлы в папке TMA01001.XLS; TMA01002.XLS …………TMA01099.XLS

папка TMA02\ файлы в папке TMA02001.XLS; TMA02002.XLS …………TMA02099.XLS

папка TMAХХ\ файлы в папке TMAХХ001.XLS; TMAХХ002.XLS …………TMAХХ099.XLS,

где максимальное значение XX=10.

Загрузить в PDF

Обработка данных с SD карты на компьютере после регистрации данных измерителем температуры АТЕ-2036 и АТЕ-2036ВТ

1. После окончания функции регистрации данных выньте SD-карту из слота (18).

2. Вставьте SD-карту в считывающее устройство на компьютере или подключите её через адаптер.

3. Включите компьютер и запустите MS Excel. Рекомендуем скопировать файл с SD карты на диск компьютера во избежание потери данных полученных в процессе измерений. Откройте в нём сохранённые данные (имена файлов будут выглядеть как TMA01001.XLS, TMA01002.XLS и т.д.). Далее, полученные данные, можно подвергать анализу и обработке.

Статьи о продукции АКТАКОМ

Новые технологии сохранения и передачи данных в ручных регистрирующих приборах АКТАКОМ

Автоматизация обработки данных, зарегистрированных ручными приборами, долгое время опиралась на передачу данных по интерфейсу RS-232, причем часто использовались упрощенные версии протокола — только передача данных из прибора. Такие решения имели важные преимущества, например, простота реализации гальванической развязки при подключении к ПК. Внедрение интерфейса USB не принесло каких-либо существенных изменений, использовались преобразователи RS-232-USB и не более. В конце 2010 года в модельном ряду АКТАКОМ появилась новая патентованная технология сохранения и передачи данных в ручных регистрирующих приборах. Данное событие действительно можно назвать знаковым, т.к. впервые на российском и на мировом рынке измерительной техники появились приборы, позволяющие проводить регистрацию измеренных данных не только во внутреннюю память с последующей передачей в персональный компьютер, но и записывать эти данные на SD-карту в реальном масштабе времени в формате Excel без применения какого-либо программного обеспечения!

Универсальное программное обеспечение регистраторов неэлектрических величин AKTAKOM Data Logger Monitor

Современные ручные недорогие приборы во многих случаях имеют интерфейсы для подключения к персональному компьютеру (ПК). Наличие такого интерфейса создает возможность использования такого бюджетного прибора в качестве универсального регистратора в измерительной лаборатории. В большинстве недорогих приборов используется давно и хорошо известный протокол RS-232, а предлагаемое программное обеспечение (ПО) является очень примитивным. Эти два фактора являются сдерживающими для полноценного применения ручных приборов в качестве мобильных регистраторов. В современных компьютерах, особенно в ноутбуках, интерфейс RS-232 встречается всё реже и реже, а ограниченность ПО не позволяет полноценно использовать результаты измерений. Модельный ряд современных бюджетных измерителей неэлектрических величин АКТАКОМ серии ATT имеет интерфейс RS-232 и может использоваться в качестве основы для построения многофункциональной регистрирующей лаборатории. Специально для данной группы приборов выпускается универсальное интерфейсное решение для связи с ПК — интерфейсные модули из серии ACE-1025, ACE-1026, ACE-1027, которые обеспечивают подключение приборов этой группы по интерфейсу USB. Фирменное программное обеспечение «Вашей USB-лаборатории AKTAKOM» — AKTAKOM Data Logger Monitor позволяет эффективно использовать указанные выше приборы в качестве многофункциональной регистрирующей лаборатории.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • SD карты какого объема можно использовать?
  • Есть ли в программе ADLM-W Aktakom Data Logger Monitor возможность загрузить всю информацию с карты памяти для построения графиков?
  • Где найти методику поверки для прибора?
  • Как на android-устройстве использовать прибор без Bluetooth-интерфейса?
  • Какие типы термопар бывают?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Программное обеспечение

    • ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение
      Версия: 1.0.0.6 | Дата изменения: 24.05.2019
    • ADLM-W Aktakom Data Logger Monitor Программное обеспечение
      Версия: 1.0.1.3 | Дата изменения: 01.08.2019
    • ACE-1025_SDK Полный комплект средств разработки ПО
      Версия: 1.0.0.6 | Дата изменения: 24.05.2021
    • ACE-1025_SDK_Base Базовый комплект средств разработки ПО
      Версия: 1.0.0.6 | Дата изменения: 08.04.2021

    Документация

    • АТЕ-2036, 2036BT руководство по эксплуатации
      Включает методику поверки | Редакция: 170410 | Дата изменения: 24.05.2019
    Наверх

    SD карты какого объема можно использовать?
    Прибор предназначен для работы с SD-картами объемом от 1 до 16 Гб, но рекомендуется использовать SD-карты объемом не более 4 Гб.

    Наверх

    Есть ли в программе ADLM-W Aktakom Data Logger Monitor возможность загрузить всю информацию с карты памяти для построения графиков?
    На карту памяти прибор записывает измерения в формате *.xls. Данные на ПК можно скопировать после окончания измерений.

    Программное обеспечение  ADLM-W предназначено для передачи данных измерений (с помощью переходника АСЕ-1025 \ АСЕ-1026), т.е. только для онлайн мониторинга.
    Наверх

    Где найти методику поверки для прибора?
    Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта.
    Наверх

    Как на android-устройстве использовать прибор без Bluetooth-интерфейса?

    Приборы AKTAKOM серии АТТ/АТЕ обладают интерфейсом RS-232 для взаимодействия с другими устройствами, в то время как большинство планшетных ПК имеют интерфейс USB, по этой причине для подключения прибора к планшету потребуется Преобразователь интерфейсов USB – RS-232 AKTAKOM АСЕ-1025 / АСЕ-1026 и адаптер OTG

    Пример подключения представлен на иллюстрации:

    Требования к Android для работы с USB-устройствами

    Для того, чтобы ваш компьютер (планшет, смартфон) на базе ОС Android мог работать с подключаемыми к нему приборами с интерфейсом USB, он должен отвечать трём требованиям:

    1. Компьютер должен иметь физическую возможность работать в режиме USB-хоста. Проверьте технические спецификации, чтобы убедиться, что этот режим доступен для вашего устройства.
    2. Установленная на компьютере ОС Android должна также иметь поддержку функций USB-хост. Убедитесь, что версия вашей операционной системы не ниже Android 4 (API Level: 14). Узнать версию android своего устройства можно зайдя в настройки, меню "Об устройстве"
    3. Настройки Android должны разрешать приложениям использовать функции API USB-хоста. Некоторые производители устройств на Android по умолчанию не дают таких разрешений (как правило, это специализированные Android устройства — игровые приставки, приставки к ТВ и т.п.). Для проверки данных функций (функции разрешены или запрещены) на компьютере с Android можно, например, воспользоваться бесплатной утилитой «USB Host Diagnostics», доступной на Google Play.

    Эта утилита также может в некоторых случаях установить в системе нужные разрешения.

    Найдите «USB Host Diagnostics» в установленных приложениях и запустите его. Диагностика функций USB Host кнопкой «Start Diagnostics»

    По окончании процесса диагностики утилита выдаст информацию о Вашем мобильном устройстве.

    Далее необходимо установить программное обеспечение AKTAKOM Smart Data Monitor (ASDM) бесплатное и Aktakom Smart Data Logger (ASDL) платное. Программное обеспечение доступно для установки на GooglePlay

    После подключения прибора и разрешения приложению взаимодействовать с usb-портом планшета

    приложение начнет автоматически обрабатывать данные, получаемые с прибора.

    Реализовано «Горячее» подключение канала при считывании данных, однако горячее подключение прибора не поддерживается, по этой причине соединение всех компонентов с планшетным ПК необходимо производить до запуска ПО.


    Наверх

    Какие типы термопар бывают?
    Существуют термопары (в зависимости от материалов термоэлектродов): K, J, T, E, L, N, R, S, B, I типа.
    Наверх

    Программное обеспечение

    Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

    ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение
    Программное обеспечение AKTAKOM ATE Easy Monitor обеспечивает числовую индикацию измерений по 4 каналам, и запись данных в файл в формате CSV. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026.
    Версия: 1.0.0.6 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
    Загрузить
    ACE-1025_SDK_Base Базовый комплект средств разработки ПО
    Базовый комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
    Версия: 1.0.0.6 | Дата изменения: 08.04.2021
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты.
    Загрузить
    ADLM-W Aktakom Data Logger Monitor Программное обеспечение
    Программное обеспечение ADLM-w предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на компьютере. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026
    Версия: 1.0.1.3 | Дата изменения: 01.08.2019
    Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
    Загрузить
    ACE-1025_SDK Полный комплект средств разработки ПО
    Полный комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
    Версия: 1.0.0.6 | Дата изменения: 24.05.2021
    Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
    Загрузить

    ¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

    Документация

    АТЕ-2036, 2036BT руководство по эксплуатации
    Включает методику поверки | Редакция: 170410 | Дата изменения: 24.05.2019
    Читать

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.


    Назад в раздел
    Журнал "Контрольно-измерительные приборы и системы"
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    АКТАКОМ в социальных сетях:
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
