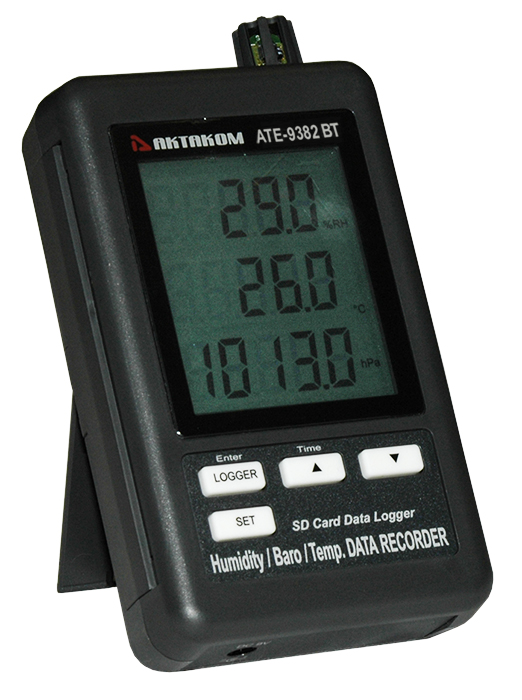

АТЕ-9382BT Измеритель-регистратор температуры, влажности, давления АТЕ-9382 с Bluetooth интерфейсом

Измеритель-регистратор температуры, относительной влажности и атмосферного давления АТЕ-9382 предназначен для измерения и регистрации 3-х вышеуказанных параметров одновременно встроенным датчиком. Данный прибор совместно с преобразователем интерфейсов Актаком АСЕ-102х и программным обеспечением AKTAKOM Data Logger Monitor или Aktakom ATE Easy Monitor на ПК реализует автоматизированные измерения температуры, относительной влажности и атмосферного давления и разнообразную математическую обработку результатов измерений. В измерителе-регистраторе АТЕ-9382 имеется возможность сохранения измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения. Bluetooth интерфейс обеспечивает беспроводное соединение для отображения и регистрации данных на любом мобильном устройстве, содержащим данный интерфейс и ОС Android не ниже 4.0 (API Level: 14) с установленным ПО ASDM или ASDL (опция).

• быстрое и одновременное измерение и регистрация температуры, относительной влажности и атмосферного давления
• сверхбольшой жидкокристаллический дисплей с регулируемой контрастностью и подсветкой
• последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 (опция) и широкой программной обработкой данных с помощью опциональной программы ADLM-W под управлением ОС Windows.
• Bluetooth интерфейс обеспечивает беспроводное соединение для отображения и регистрации данных на любом мобильном устройстве, содержащим данный интерфейс и ОС Android не ниже 4.0 (API Level: 14) с установленной опциональной программой ASDL.
• сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения
• режим автоматического регистратора данных
• время сэмплирования: 5/10/30/60/120/300/600 секунд
• время измерения ~1 секунда

Особенности применения

Обратите внимание, что сигналы интерфейса RS-232 прибора имеют в отличие от стандартного RS-232 интерфейса TTL-уровни сигнала, поэтому для работы с ними обычный порт RS-232 в компьютере не подходит. Для согласования уровней и подключению к USB порту компьютера, необходимо использовать преобразователь RS-232-USB Актаком ACE-1025.

Технические характеристики

• измерение относительной влажности:
  диапазон: 10...90%
  разрешением 0,1%
  погрешность измерения (≥70%): ±(4% изм. значения + 1%)
  погрешность измерения (<70%): ±4%
• измерение температуры:
  диапазон: 0 °C...+50 °C
  разрешением 0,1 °C
  единицы измерения: °C и °F
  погрешность измерения: 0,8 °C
• измерение атмосферного давления:
  диапазон:
  10,0...1100 гПa
  7,5...825,0 мм рт.ст.
  0,29...32,48 дюйм рт.ст.
• разрешение / погрешность:
  0,1 °C / ±2 гПa (≤1000 гПa)
  1 °C / ±3 гПa (>1000 гПa)
  0,1 мм рт.ст. / ±1,5 мм рт.ст
  0,01 дюйм рт.ст. / ±0,1 дюйм рт.ст.
• единицы измерения: гПa, мм рт.ст., дюйм рт.ст.
• дисплей: ЖК размером 60х50 мм
• использование SD-карт объемом от 1 до 16 Гб (рекомендовано до 4 Гб)
• последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 (опция) и широкой программной обработкой данных с помощью опциональной программы ADLM-W под управлением ОС Windows.
• Bluetooth интерфейс обеспечивает беспроводное соединение для отображения и регистрации данных на любом мобильном устройстве, содержащим данный интерфейс и ОС Android не ниже 4.0 (API Level: 14) с установленной опциональной программой ASDL.
• питание: 6 батареек типа ААА 1,5 В
• габаритные размеры прибора: 132х80х32 мм
• масса: 285 г
• Габаритные размеры в упаковочной таре 100х60х220, вес 0,3 кг.

Стандартная комплектация

• прибор
• держатель
• руководство по эксплуатации
• Программное обеспечение
  • ACE-1025_SDK_Base Базовый комплект средств разработки ПО
  • ASDM Aktakom Smart Data Monitor Программное обеспечение
  • ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение

Дополнительная комплектация

• Преобразователь интерфейсов USB-RS232 (TTL) Актаком АСЕ-1025
• Комплект регистрации данных Актаком АМЕ-1025 (состоит из преобразователя интерфейсов Актаком АСЕ-1025 и программного обеспечения AKTAKOM Data Logger Monitor-W)
• Кейс герметичный
• Программное обеспечение
  • ACE-1025_SDK Полный комплект средств разработки ПО
  • ADLM-A Aktakom Data Logger Monitor Программное обеспечение
  • ADLM-W Aktakom Data Logger Monitor Программное обеспечение
  • ASDL Aktakom Smart Data Logger Программное обеспечение

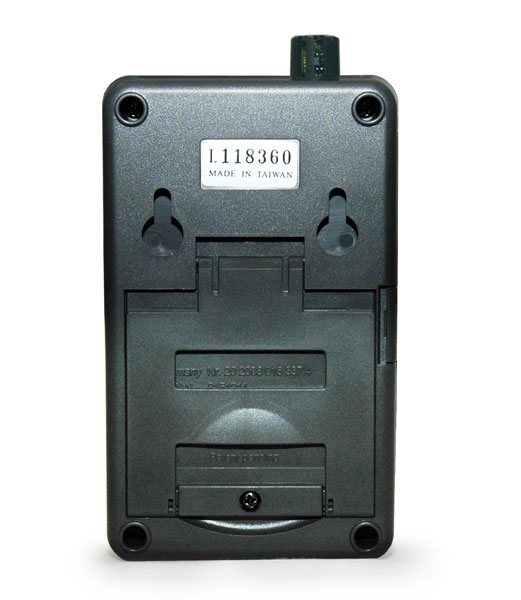

Назначение органов управления АТЕ-9382

2. LOGGER/ENTER – кнопка включения регистратора данных и

подтверждения ввода

3. TIME/▲ – кнопка проверки даты, времени и интервала сэмпли-

рования, установки значения (функция «▼»)

4. ▼ – кнопка установки значения

5. SET – кнопка включения расширенных установок

6. Датчик

7. Посадочное место для установки держателя

8. Подставка

9. Крышка батарейного отсека

10. Винты крепления крышки батарейного отсека

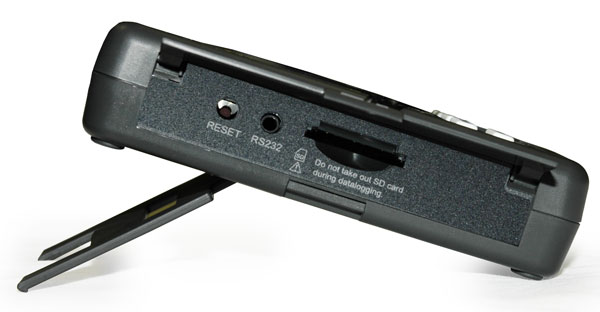

11. Разъем интерфейса RS-232/USB

12. Кнопка сброса RESET

13. Разъем для SD карты

14. Разъем для подключения внешнего блока питания

15. Держатель

16. Светодиод для индикации состояния BlueTooth-интерфейса прибора (только АТЕ-9382ВТ)

Измерение параметров измерителем-регистратором АТЕ-9382 и АТЕ-9382ВТ

После установки элементов питания прибор автоматически переходит в режим измерения. В верхней строке дисплея индицируется относительная влажность воздуха. В средней строке дисплея – температура воздуха. В нижней строке дисплея – атмосферное давление.

Включение/отключение звуковых сигналов при работе регистратора данных

Для включения/выключения звуковых сигналов нажмите кнопку SET (5) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку SET (5) до тех пор, пока на дисплее не отобразятся символы «bEEP». Используя кнопки TIME/▲ (3) и ▼ (4) выберите включение (yES) или отключение (no) звуковых сигналов при работе регистратора данных. Для подтверждения выбора нажмите кнопку LOGGER/ENTER (2). Выход из режима расширенных установок можно произвести двумя способами: нажимайте кнопку SET (5) до тех пор, пока на дисплее не отобразятся символы «ESC» и нажмите еще раз кнопку SET (5) или подождите пять секунд и прибор автоматически переключится в режим измерения.

Выбор единицы измерения

Для выбора единицы измерения температуры нажмите кнопку SET (5) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку SET (5) до тех пор, пока на дисплее не отобразятся символы «t-CF». Используя кнопки TIME/▲ (3) и ▼ (4) выберите необходимые единицы измерения °С или °F. Для подтверждения выбранной единицы измерения нажмите кнопку LOGGER/ENTER (2).

Для выбора единицы измерения атмосферного давления нажмите кнопку SET (5) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку SET (5) до тех пор, пока на дисплее не отобразятся символы «bAro». Используя кнопки TIME/▲ (3) и ▼ (4) выберите необходимые единицы

измерения: hPa – гектопаскали; HG – миллиметры ртутного столба; InHG – дюймы ртутного столба.

Для подтверждения выбранной единицы измерения нажмите кнопку LOGGER/ENTER (2).

Выход из режима расширенных установок можно произвести двумя способами: нажимайте кнопку SET (5) до тех пор, пока на дисплее не отобразятся символы «ESC» и нажмите еще раз кнопку SET (5) или подождите пять секунд и прибор автоматически переключится в режим измерения.

Просмотр текущего времени, даты и интервала сэмплирования

Режим регистрации параметров в измерителе-регистраторе АТЕ-9382 и АТЕ-9382ВТ

Вставьте SD-карту в разъём (13) для SD-карт. Если SD-карта используется первый раз, рекомендуется её отформатировать. Для форматирования SD-карты нажмите кнопку SET (5) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку SET (5) до тех пор, пока на дисплее не

отобразятся символы «Sd F». Используя кнопки TIME/▲ (3) и ▼ (4) выберите состояние «yES» для начала форматирования или состояние «no», если форматировать не надо. Для подтверждения выбора нажмите кнопку LOGGER/ENTER (2). Если подтверждается начало форматирования SD-карты, то на дисплее появится сообщение «yES Enter». Снова нажмите LOGGER/ENTER (2). Выход из режима расширенных установок можно произвести двумя способами: нажимайте кнопку SET (5) до тех пор, пока на дисплее не отобразятся символы «ESC» и нажмите еще раз кнопку SET (5) или подождите пять секунд и прибор автоматически переключится в режим измерения.

Примечание. При форматировании SD-карты все данные с нее будут удалены. Не рекомендуется использовать карты памяти, отформатированные другим измерительным прибором или компьютером.

Информационные сообщения на дисплее

Если на дисплее появляется сообщение: CH-Card – SD карта переполнена или с SD картой имеются проблемы, замените SD-карту; Lob-AT – напряжение батарей питания ниже необходимого для работы регистратора, замените батареи питания; noCArd – SD-карты нет в разъеме (13), вставьте SD карту.

Установка времени и даты

Т.к. прибор можно использовать для регистрации данных в реальном времени, то при использовании прибора в первый раз, необходимо установить точное время и дату.

Для установки времени и даты нажмите кнопку SET (5) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку SET (5) до тех пор, пока в нижней части дисплея не отобразятся символы «dAtE». Через секунду прибор перейдет в режим установки даты. Используя кнопки TIME/▲ (3) и ▼ (4) установите значение года и подтвердите установку нажатием кнопки LOGGER/ENTER (2). Далее прибор перейдет к установке значения месяца, числа, часа, минут и секунд. Все эти установки выполняются аналогично установке значения года. После ввода значений даты и времени нажмите кнопку SET (5) и прибор перейдет в режим задания интервала сэмплирования.

* Внутренние часы прибора будут сброшены при отключении батарей питания.

Задание интервала сэмлирования

После ввода значений даты и времени прибор автоматически переходит в режим установки интервала сэмплирования.

Если же установку интервала сэмплирования необходимо сделать из режима измерения нажмите кнопку SET (5) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку SET (5) до тех пор, пока в верхней части дисплея не отобразятся символы «SP-t». Используя кнопки TIME/▲ (3) и ▼ (4) выберите значение интервала сэмплирования в секундах: 5, 10, 30, 60, 120, 300, 600 или режим Auto. Подтвердите выбор нажатием кнопки LOGGER/ENTER (2).

Режим "Аuto" характерен тем, что регистрация данных начинается при изменении температуры больше, чем на ±1°С или значения относительной влажности более, чем на ±1%RH. Выход из режима расширенных установок можно произвести двумя способами: нажимайте кнопку SET (5) до тех пор, пока на дисплее не отобразятся символы «ESC» и нажмите еще раз кнопку SET (5) или подождите пять секунд и прибор автоматически переключится в режим измерения.

Задание десятичного разделителя для SD-карты

В формате хранения цифровых данных на SD-карте в качестве десятичного разделителя по умолчанию используется «.», например: «20.6», «1000.53». В некоторых странах (в Европе) в качестве разделителя используется «,», например «20,6», «1000,53».

Для установки формата десятичного разделителя для SD-карты нажмите кнопку SET (5) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку SET (5) до тех пор, пока в верхней части дисплея не отобразятся символы «dEС». Используя кнопки TIME/▲ (3) и ▼ (4) выберите параметр «USA», если в качестве разделителя используется «.» или «Euro» – если в качестве разделителя используется «,».Подтвердите выбор нажатием кнопки LOGGER/ENTER (2).

Выход из режима расширенных установок можно произвести двумя способами: нажимайте кнопку SET (5) до тех пор, пока на дисплее не отобразятся символы «ESC» и нажмите еще раз кнопку SET (5) или подождите пять секунд и прибор автоматически переключится в режим измерения.

Режим регистрации данных

1. Запуск регистрации данных. Нажмите кнопку включения регистратора данных LOGGER/ENTER (2) и удержите ее нажатой более 2-х секунд до тех пор, пока на дисплее не появится надпись "DATALOGGER". Отпустите кнопку LOGGER/ENTER (2) и измеренные данные начнут записываться в память с заданным интервалом сэмплирования.

2. Остановка регистрации данных. В процессе регистрации данных нажмите кнопку LOGGER/ENTER (2) и удержите ее нажатой более 2-х секунд до тех пор, пока надпись "DATALOGGER" не исчезнет с экрана дисплея. Отпустите кнопку LOGGER/ENTER (2) и режим регистратора данных будет отключен.

Важно! Не удаляйте SD-карту из разъема (13) до тех пор пока активен режим регистрации данных.

Структура данных на SD-карте

1. При первом использовании SD-карты в приборе на ней создаётся папка: HBA01.

2. При первом использовании режима регистрации данных в этой папке создаётся новый файл HBA01001.XLS. При повторном использовании режима протоколирования данных информация сохраняется в файл HBA01001.XLS до заполнения 30 000 столбцов, затем создаётся новый файл (например, HBA01002.XLS).

3. После сохранения в папке HBA01 50 файлов – создаётся новая папка HBA02 и т.д.

4. Таким образом структура данных на SD-карте выглядит следующим образом:

HBA01\

HBA01001.XLS, HBA01002.XLS, …………………………., HBA01099.XLS

HBA02\

HBA02001.XLS, HTA02002.XLS, …………………………., HBA02099.XLS

………………………….

HBAXX\

HBAXX001.XLS, HBAXX002.XLS, …………………………., HBAXX099.XLS,

где максимальное значение XX=10.

Использование сохраненных данных измерителями АТЕ-9382 и АТЕ-9382ВТ в ПК

1. После окончания функции регистрации данных выньте SD-карту из слота (13).

2. Вставьте SD-карту в считывающее устройство на компьютере или подключите её через адаптер.

3. Включите компьютер и запустите MS Excel. Откройте в нём сохранённые данные (имена файлов будут выглядеть как HBA01001.XLS, HBA01002.XLS). Далее, полученные данные, можно подвергать анализу и обработке.

Использование BlueTooth интерфейса в измерителях АТЕ-9382ВТ

Светодиод (16) показывает состояние BlueTooth-интерфейса прибора:

– светодиод мигает – прибор не подключен по интерфейсу BlueTooth;

– светодиод светится – прибор подключен по интерфейсу BlueTooth.

Для подключения к прибору по интерфейсу BlueTooth необходимо:

1. Включить питание прибора.

2. Убедится, что светодиод состояния BlueTooth мигает.

3. Запустить приложение (например, Aktakom Data Logger monitor A (для ОС Android), предназначенное для работы с прибором.

4. При запросе PIN-кода ввести “1234”(без кавычек).
