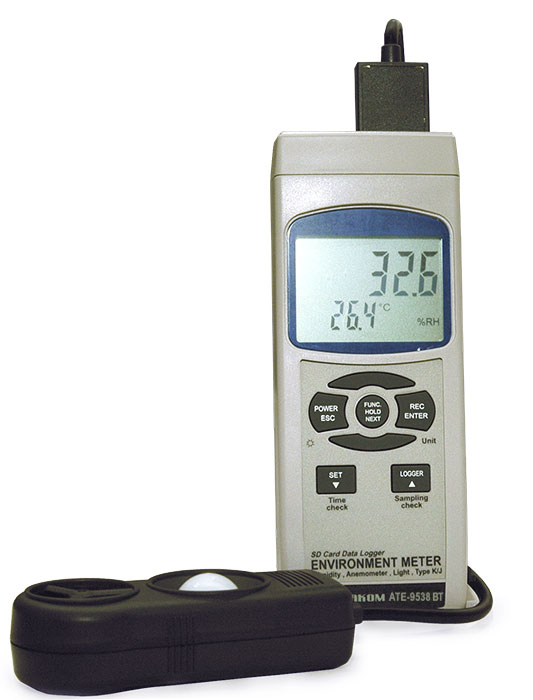

АТЕ-9538BT Универсальный измеритель-регистратор АТЕ-9538 с Bluetooth интерфейсом

Ваша корзина пуста

Прибор 4 в 1: измеритель влажности, люксметр, анемометр, измеритель температуры. Диапазон измерения: влажность 10..95%, освещенность 0...20000 люкс, скорость воздушного потока 0,4...25 м/с. Измерение температуры K- и J- термопарами. Фиксация максимального и минимального значений. Сохранение на SD. Интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программы ADLM-W с использованием ОС Windows. Bluetooth интерфейс обеспечивает возможность беспроводного соединения для отображения и регистрации данных на любом мобильном устройстве, содержащем данный интерфейс, ОС Android не ниже 4.0 (API Level: 14) и программное обеспечение ASDM (бесплатное приложение) и ASDL (более функциональное, платное ПО). Габаритные размеры: 175х65х42 мм. Масса 515 г.

RS-232 Bluetooth

Розничная цена (вкл. НДС):  28 596,00 руб.

В корзину  Быстрый заказ

Недорогой многофункциональный прибор сочетает в себе термоанемометр, измеритель влажности, люксметр, измеритель температуры контактным методом при помощи термопар. В универсальном измерителе АТЕ-9538 имеется возможность сохранения измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения. Bluetooth интерфейс обеспечивает беспроводное соединение для отображения и регистрации данных на любом мобильном устройстве, содержащим данный интерфейс и ОС Android не ниже 4.0 (API Level: 14) с установленным ПО ASDM или ASDL (опция).

  • 4 прибора в одном: термоанемометр, измеритель влажности, люксметр, измеритель температуры
  • измерение температуры контактным способом при помощи термопар K и J типа
  • сверхбольшой жидкокристаллический дисплей с регулируемой контрастностью и подсветкой
  • фиксация максимального и минимального измеренных значений
  • режим удержания показаний
  • автовыключение
  • последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 (опция) и широкой программной обработкой данных с помощью опциональной программы ADLM-W под управлением ОС Windows.
  • Bluetooth интерфейс обеспечивает беспроводное соединение для отображения и регистрации данных на любом мобильном устройстве, содержащим данный интерфейс и ОС Android не ниже 4.0 (API Level: 14) с установленной опциональной программой ASDL.
  • сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения
  • ручной и автоматический режим регистратора данных
  • запись до 100 измерений во внутреннюю память прибора в режиме ручного регистратора

Данный прибор совместно с преобразователем интерфейсов Актаком АСЕ-1025 и программным обеспечением AKTAKOM Data Logger Monitor или Aktakom ATE Easy Monitor на ПК реализует автоматизированные измерения влажности, скорости воздушного потока, температуры и разнообразную математическую обработку результатов измерений.

Технические характеристики

  • измерение скорости воздушного потока:
    диапазон: 0,4...25,0 м/с
    разрешение: 0,1 м/с
    единицы измерения: м/с, км/ч, миль/ч, узлы, футы/мин
    погрешность измерения: ±(2% изм. значения + 0,2 м/с)
  • измерение температуры воздушного потока:
    диапазон: 0...50 °C
    разрешением: 0,1 °C
    единицы измерения: °C и °F
    погрешность измерения: ±0,8 °C
  • измерение относительной влажности:
    диапазон: 0...95%
    разрешение: 0,1%
    погрешность измерения:
    ±(3% изм. значения + 1%) при относительной влажности ≥ 70%
    ±3% при относительной влажности < 70%
  • измерение освещенности:
    диапазон: 0...20000 люкс
    разрешением: 1 люкс
    единицы измерения: люкс и фут-кандел
    погрешность измерения: ±(5% изм. значения + 8 е.м.р.)
  • измерение температуры при помощи термопар:
    диапазон: -100 °C...+1300 °C (К-тип); -100 °C...+1200 °C (J-тип)
    разрешением 0,1 °C
    единицы измерения: °C и °F
    погрешность измерения (-50...1300 °C): ±(0,4% изм. значения + 0,8 °C)
    погрешность измерения (-100...-50,1 °C): ±(0,4% изм. значения + 1 °C)
  • дисплей: ЖК размером 52х38 мм
  • использование SD-карт объемом от 1 до 16 ГГб (рекомендовано до 4 ГГб)
  • последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 (опция) и широкой программной обработкой данных с помощью опциональной программы ADLM-W под управлением ОС Windows.
  • Bluetooth интерфейс обеспечивает беспроводное соединение для отображения и регистрации данных на любом мобильном устройстве, содержащим данный интерфейс и ОС Android не ниже 4.0 (API Level: 14) с установленной опциональной программой ASDL.
  • питание: 6 батареек типа АА 1,5 В
  • габаритные размеры прибора: 175х65х42 мм
  • габаритные размеры датчика: 105х46х29 мм
  • масса 515 г
  • Габаритные размеры в упаковочной таре 250х75х285, вес 1 кг.

Рекомендуем заказывать поверку у поставщика прибора сразу при покупке (заказе) прибора, т.к. процедура поверки в некоторых случаях предполагает регулировку прибора, которая выполняется инженером поставщика совместно с поверителем метрологической службы на специализированной установке, формирующей ламинарный воздушный поток. В случае поверки прибора после покупки и без участия инженеров возможен возврат прибора на калибровку, что может привести к дополнительным расходам.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Загрузить в PDF

Дополнение к Эксплуатационному документу (Паспорт изделия (прибора)) параграф 3. "Порядок работы" АКТАКОМ АТЕ-9538

1. Описание органов управления

Органы управления АТЕ-9538

Рис. 1.

  1. Дисплей
  2. «POWER/ESC». Кнопка включения/выкл. питания, подсветки и отмены значения (функция «ESC»)
  3. «FUNC./HOLD/NEXT». Кнопка выбора типа измерения (функция «FUNC»), включения режима удержания текущего показания (функция «HOLD») и перехода в расширенное меню (функция «NEXT»)
  4. «REC/ENTER/UNIT». Кнопка включения режима записи максимального и минимального значений (функция «REC MAX/MIN»), подтверждения ввода установленного значения (функция «ENTER») и выбора единицы измерения (функция «UNIT»)
  5. «SET ▼». Кнопка включения расширенных установок и прокрутки ▼
  6. «LOGGER ▲». Кнопка установки интервала выборок и прокрутки ▲
  7. Входные разъемы для подключения зонда измерения скорости ветра
  8. Входной разъем для подключения термопар

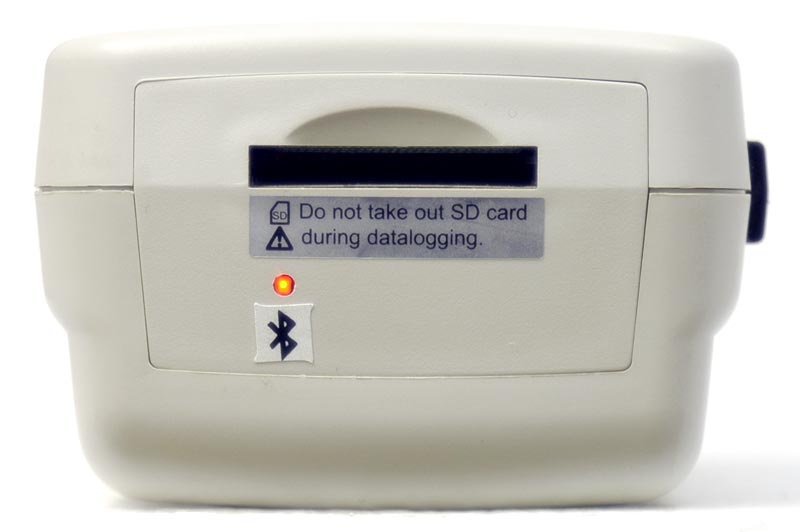

  9. Разъем для SD карты

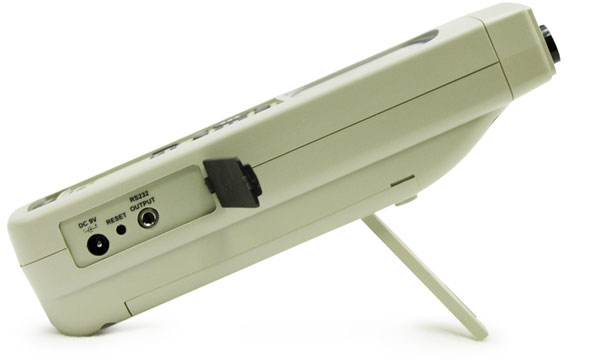

  10. Разъем интерфейса RS-232
  11. Кнопка сброса RESET
  12. Разъем для подключения внешнего блока питания

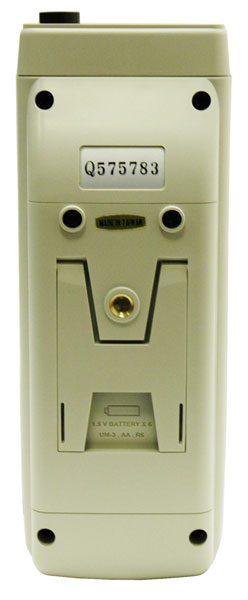

  13. Крышка батарейного отсека
  14. Винты крепления крышки батарейного отсека
  15. Подставка
  16. Резьбовое соединение для установки на штатив
  17. Разъем зонда
  18. Рукоятка зонда
  19. Датчик анемометра
  20. Датчик измерения относительной влажности и температуры
  21. Датчик освещенности
  22. Светодиод для индикации состояния Bluetooth-интерфейса прибора (если установлен Bluetooth-модуль)
  1. Открутите винт крепления крышки батарейного отсека и аккуратно снимите ее.
  2. Установите элемент питания в батарейный отсек. При установке соблюдайте полярность!
  3. Закройте крышку батарейного отсека и зафиксируйте ее винтом.
  4. Подсоедините датчик к соответствующему разъему прибора. Прибор готов к работе.

3.1. Выбор параметра измерения

Вставьте разъем зонда (17) во входной разъем (7) и включите прибор однократным нажатием кнопки «POWER/ESC» (2). В течении 5 секунд прибор проведет самотестирование.

Прибор позволяет измерять 4 типа параметров:

  • скорость воздушного потока и его температуру
  • относительную влажность воздуха и температуру
  • освещенность
  • проводить измерения температуры при помощи термопар K и J типа

Нажмите кнопку «FUNC./HOLD/NEXT» (3) и удерживайте ее. На дисплее отобразятся последовательно сменяющие друг друга надписи: «An» → «rH» → «tP» → «LIgHt».

Если отпустить кнопку «FUNC./HOLD/NEXT» (3), когда на дисплее отображается надпись «An», то прибор будет находиться в режиме измерения скорости воздушного потока и его температуры.

Если отпустить кнопку «FUNC./HOLD/NEXT» (3), когда на дисплее отображается надпись «rH», то прибор перейдет в режим измерения относительной влажности воздуха и его температуры.

Если отпустить кнопку «FUNC./HOLD/NEXT» (3), когда на дисплее отображается надпись «tP», то прибор перейдет в режим измерения температуры при помощи термопар.

Если отпустить кнопку «FUNC./HOLD/NEXT» (3), когда на дисплее отображается надпись «LIgHt», то прибор будет находиться в режиме измерения освещенности.

3.2. Измерение скорости и температуры воздушного потока

Включите прибор однократным нажатием кнопки «POWER/ESC» (2) и кнопкой «FUNC./HOLD/NEXT» (3) выберите режим измерения скорости воздушного потока и его температуры (как описано выше – для варианта «An»). В нижней строке дисплея отобразится надпись «m/S».

  1. Для проведения измерения – удерживайте зонд за рукоятку (18) и направьте крыльчатку (19) универсального датчика навстречу воздушному потоку.
  2. Для выбора единицы измерения скорости воздушного потока нажмите кнопку «REC/ENTER/UNIT» (4) и удерживайте ее нажатой в течение 2-х секунд. На дисплее отобразятся последовательно сменяющие друг друга варианты единиц измерения:
    «m/s» – единица измерения: "метры в секунду"
    «Km/h» – единица измерения: "километры в час"
    «mph» – единица измерения: "миль в час"
    «Knots» – единица измерения: "узлы"
    «FPM» – единица измерения: "футы в минуту"
    Отпустите кнопку «REC/ENTER/UNIT» (4), когда необходимая единица измерения отобразится на экране дисплея.
  3. Для выбора единицы измерения температуры воздуха нажмите кнопку «SET ▼» (5) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок.
  4. Последовательно нажимайте кнопку «FUNC./HOLD/NEXT» (3) до тех пор, пока в нижней части дисплея не отобразятся символы «t-CF». Используя кнопки «SET ▼» (5) и «LOGGER ▲» (6) выберите необходимые единицы измерения °С или °F. Для подтверждения выбранной единицы измерения нажмите кнопку «REC/ENTER/UNIT» (4). Для выхода из режима расширенных установок нажмите кнопку «POWER/ESC» (2).
  5. Измеренное значение скорости воздушного потока отобразится в верхней строке, а температуры воздуха – в нижней строке.

3.3. Измерение относительной влажности и температуры воздуха

  1. Как описано выше (вариант «rH»), кнопкой «FUNC./HOLD/NEXT» (3) выберите режим измерения относительной влажности воздуха и его температуры. На дисплее отобразится надпись «%RH».
  2. Для измерения относительной влажности и температуры воздуха удерживайте зонд за рукоятку (18).
  3. Выбор единиц измерения °С или °F аналогичен описанному в п.4 в разделе "Измерение скорости и температуры воздушного потока".
  4. Измеренное значение относительной влажности воздуха отобразится в верхней строке, а температуры воздуха – в нижней строке.

3.4. Измерение освещенности

  1. Как описано выше, кнопкой «FUNC./HOLD/NEXT» (3) выберите режим измерения освещенности (вариант «LIgHt»).
  2. Для выбора единицы измерения освещенности нажмите кнопку «REC/ENTER/UNIT» (4) и удерживайте ее нажатой в течение 2-х секунд. На дисплее отобразятся последовательно сменяющие друг друга варианты единиц измерения:
    «LUX» – единица измерения: "люксы"
    «Ft-cd» – единица измерения: "фут-кандел"
    Отпустите кнопку «REC/ENTER/UNIT» (4), когда необходимая единица измерения отобразится на экране дисплея.
  3. Закройте датчик освещенности (21) крышкой (в комплект не входит) или любым непроницаемым для света материалом. Если данные на дисплее отличаются от нулевых, то необходимо сбросить их . Для этого нажмите кнопку «LOGGER ▲» (6) и удерживайте ее нажатой более 3-х секунд. Значения на дисплее обнулятся.
  4. Для проведения измерения – удерживайте зонд за рукоятку (18) и направьте датчик освещенности (21) навстречу световому потоку.
  5. Измеренное значение отобразится в верхней строке дисплея.

3.5. Измерение температуры при помощи термопары K и J типа

  1. Вставьте разъем термодатчика во входной разъем для термопар (8)
  2. Включите прибор однократным нажатием кнопки «POWER/ESC» (2) и кнопкой «FUNC./HOLD/NEXT» (3) выберите режим измерения температуры при помощи термопар (как описано выше – вариант «tP»). На дисплее отобразится тип термопары "K" или "J".
  3. Для выбора типа термопары (K или J тип) нажмите кнопку «SET ▼» (5) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку «FUNC./HOLD/NEXT» (3) до тех пор, пока в нижней части дисплея не отобразятся символы «tYPE». Используя кнопки «SET ▼» (5) и «LOGGER ▲» (6) выберите необходимый тип термопары: K или J. Для подтверждения выбранного типа термопары нажмите кнопку «REC/ENTER/UNIT» (4). Для выхода из режима установок нажмите кнопку «POWER/ESC» (2).
  4. Выбор единиц измерения °С или °F аналогичен описанному в п.4 в разделе "Измерение скорости и температуры воздушного потока".
  5. Измеренная температура в выбранных единицах отобразится на дисплее.

3.6. Удержание данных

Для фиксации текущего показания на дисплее в режиме измерения необходимо однократно нажать кнопку «FUNC./HOLD/NEXT» (3). При этом на дисплее будет отображаться символ «HOLD». Для отмены этой функции нужно нажать кнопку «FUNC./HOLD/NEXT» (3) еще раз.

3.7. Запись максимального и минимального значений

Для фиксации в памяти прибора максимального и минимального значения в режиме измерения необходимо однократно нажать кнопку «REC/ENTER/UNIT» (5). Дисплей моргнет несколько раз и на нем появятся символы «REC».

Для вызова из памяти записанных значений:

  1. Нажмите кнопку «REC/ENTER/UNIT» (5), при этом на дисплее появятся символы «REC.MАХ.» и отобразится максимальное измеренное значение. Если необходимо удалить максимальное значение, нажмите кнопку «FUNC./HOLD/NEXT» (3) и на дисплее отобразятся символы «REC»;
  2. Нажмите повторно кнопку «REC/ENTER/UNIT» (5), при этом на дисплее появятся символы «REC.MIN.» и отобразится минимальное измеренное значение. Если необходимо удалить минимальное значение, нажмите кнопку «FUNC./HOLD/NEXT» (3) и на дисплее отобразятся символы «REC»;
  3. Для отключения функции фиксации максимального и минимального значений нужно еще раз нажать кнопку «REC/ENTER/UNIT» (5) и удержать ее нажатой в течение 2-х секунд. Символы «REC» исчезнут с дисплея.

3.8. Включение/отключение подсветки дисплея

После включения прибора подсветка дисплея включится автоматически. В процессе измерения однократно нажмите кнопку «POWER/ESC» (2), но не удерживайте ее нажатой. Подсветка – выключится. Для повторного включения подсветки заново однократно нажмите кнопку «POWER/ESC» (2).

3.9. Включение/отключение звуковых сигналов

Для включения/выключения звуковых сигналов нажмите кнопку «SET ▼» (5) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку «FUNC./HOLD/NEXT» (3) до тех пор, пока в нижней части дисплея не отобразятся символы «bEEP». Используя кнопки «SET ▼» (5) и «LOGGER ▲» (6) выберите включение (yES) или отключение (no) звуковых сигналов. Для подтверждения выбора нажмите кнопку «REC/ENTER/UNIT» (4). Для выхода из режима расширенных установок нажмите кнопку «POWER/ESC» (2).

3.10. Включение/отключение функции автоотключения прибора

Для включения/выключения функции автоотключения прибора нажмите кнопку «SET ▼» (5) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку «FUNC./HOLD/NEXT» (3) до тех пор, пока в нижней части дисплея не отобразятся символы «PoFF». Используя кнопки «SET ▼» (5) и «LOGGER ▲» (6) выберите состояние «yES» для включенного режима автоотключения или состояние «no» для выключенного режима автоотключения. Для подтверждения выбора нажмите кнопку «REC/ENTER/UNIT» (4). Для выхода из режима расширенных установок нажмите кнопку «POWER/ESC» (2).

3.11. Просмотр текущего времени и даты

В режиме обычного измерения (без регистрации данных), однократно нажмите кнопку «SET ▼» (5) для последовательного отображения в нижней части дисплея времени и даты.

3.12. Просмотр интервала сэмплирования

В режиме обычного измерения (без регистрации данных), однократно нажмите кнопку «LOGGER ▲» (6) для отображения в нижней части интервала сэмплирования (времени выборки) в секундах.

3.13. Регистрация данных

3.13.1. Подготовка к регистрации данных

Прибор предназначен для работы с SD-картами объемом от 1 до 16 ГБ, но рекомендуется использовать SD-карты объемом не более 4 ГБ.

Вставьте SD-карту в разъём (9) для SD-карт.

Если SD-карта используется первый раз, рекомендуется её отформатировать. Для форматирования SD-карты нажмите кнопку «SET ▼» (5) и удерживайте ее нажатой в течение 2 секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку «FUNC./HOLD/NEXT» (3) до тех пор, пока в нижней части дисплея не отобразятся символы «Sd F». Используя кнопки «SET ▼» (5) и «LOGGER ▲» (6) выберите состояние «yES» для начала форматирования или состояние «no», если форматировать не надо. Для подтверждения выбора нажмите кнопку «REC/ENTER/UNIT» (4). Если подтверждается начало форматирования SD-карты, то на дисплее появится сообщение «yES Enter». Снова нажмите «REC/ENTER/UNIT» (4).

Внимание! При форматировании SD-карты все данные с нее будут удалены.

Не рекомендуется использовать карты памяти, отформатированные другим измерительным прибором или компьютером.

3.13.2. Установка времени и даты

Т.к. прибор можно использовать для регистрации данных в реальном времени, то при использовании прибора в первый раз, необходимо установить точное время и дату.

Для установки времени и даты нажмите кнопку «SET ▼» (5) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку «FUNC./HOLD/NEXT» (3) до тех пор, пока в нижней части дисплея не отобразятся символы «dAtE». Нажмите кнопку «REC/ENTER/UNIT» (4) и используя кнопки «SET ▼» (5) и «LOGGER ▲» (6) установите значение года и подтвердите установку нажатием кнопки «REC/ENTER/UNIT» (4). Далее прибор перейдет к установке значения месяца, числа, часа, минут и секунд. Все эти установки выполняются аналогично установке значения года.

3.13.3. Задание десятичного разделителя для SD-карты

В формате хранения цифровых данных на SD-карте в качестве десятичного разделителя по умолчанию используется «.», например: «20.6», «1000.53». В некоторых странах (в Европе) в качестве разделителя используется «,», например «20,6», «1000,53».

После установки времени и даты прибор перейдет в режим задания десятичного разделителя для SD-карты и в нижней части дисплея отобразятся символы «dEС». Используя кнопки «SET ▼» (5) и «LOGGER ▲» (6) выберите параметр «bASIC», если в качестве разделителя используется «.» или «Euro» – если в качестве разделителя используется «,». Подтвердите выбор нажатием кнопки «REC/ENTER/UNIT» (4). Для выхода из режима расширенных установок нажмите кнопку «POWER/ESC» (2).

3.13.4. Задание интервала сэмлирования

Для установки времени и даты нажмите кнопку «SET ▼» (5) и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку «FUNC./HOLD/NEXT» (3) до тех пор, пока в нижней части дисплея не отобразятся символы «SP-t». Используя кнопки «SET ▼» (5) и «LOGGER ▲» (6) выберите значение интервала сэмплирования: 0, 1, 2, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 секунд. Подтвердите выбор нажатием кнопки «REC/ENTER/UNIT» (4). Для выхода из режима расширенных установок нажмите кнопку «POWER/ESC» (2).

3.13.5. Режим автоматической регистрации данных (интервал сэмплирования ≥ 1 с)
  1. Запуск регистрации данных
    Установите интервал сэмплирования, как описано выше, более или равной 1 секунде. Нажмите кнопку «REC/ENTER/UNIT» (4) и на экране дисплея отобразятся символы «REC». Далее нажмите кнопку «LOGGER ▲» (6), после этого символы «REC» начнут мигать, а данные – записываться в память с заданным интервалом сэмплирования.
  2. Приостановка регистрации данных
    Нажатие кнопки «LOGGER ▲» (6) в режиме регистрации данных приостанавливает работу этого режима, при этом символы «REC» перестают мигать.
    Повторное нажатие кнопки «LOGGER ▲» (6) возобновляет работу режима регистрации данных, при этом символы «REC» опять начинают мигать.
  3. Остановка регистрации данных
    Нажатие и удержание кнопки «REC/ENTER/UNIT» (4) в течении 2-х секунд в режиме регистрации данных останавливает работу этого режима, при этом символы «REC» исчезают с экрана дисплея.
3.13.6. Режим ручной регистрации данных (интервал сэмплирования = 0 с)
  1. Работа в ручном режиме регистрации данных.
    Установите интервал сэмплирования, как описано выше, равным 0 секунд. Нажмите кнопку «REC/ENTER/UNIT» (4) и на экране дисплея отобразятся символы «REC». Далее нажмите кнопку «LOGGER ▲» (6), после этого символы «REC» мигнут, прозвучит звуковой сигнал и результаты измерения вместе с временными метками будут сохранены в память. В нижней части дисплея будет отображаться номер ячейки памяти в который произошла запись. В режиме ручной регистрации данных, после нажатия кнопки «SET ▼» (5), начнёт мигать номер позиции в памяти. Кнопками «SET ▼» (5) и «LOGGER ▲» (6) можно задать конкретный номер ячейки памяти для сохранения результата измерения (от 1 до 99), при этом, в нижней части дисплея, будет отображаться Px, где x – номер ячейки от 1 до 99. Для подтверждения выбранного номера ячейки нажмите кнопку «REC/ENTER/UNIT» (4).
  2. Остановка регистрации данных
    Нажатие и удержание кнопки «REC/ENTER/UNIT» (4) в течении 2-х секунд в режиме регистрации данных останавливает работу этого режима, при этом символы «REC» исчезают с экрана дисплея.
3.13.7. Структура данных на SD-карте
  1. При первом использовании SD-карты в приборе на ней создаётся папка: EMA01.
  2. При первом использовании режима регистрации данных в этой папке создаётся новый файл EMA01001.XLS.
    При повторном использовании режима протоколирования данных информация сохраняется в файл EMA01001.XLS до заполнения 30 000 столбцов, затем создаётся новый файл (например, EMA01002.XLS).
  3. После сохранения в папке EMA01 99 файлов – создаётся новая папка EMA02 и т.д.
  4. Таким образом структура данных на SD-карте выглядит следующим образом:
    EMA01\
    EMA01001.XLS
    EMA01002.XLS
    ………………………….
    EMA01099.XLS
    EMA02\
    EMA02001.XLS
    EMA02002.XLS
    ………………………….
    EMA02099.XLS
    EMAXX\
    ………………………….,
    где максимальное значение XX=10.

3.14. Обработка данных с SD-карты на компьютере

  1. После окончания функции регистрации данных выньте SD-карту из слота (9).
  2. Вставьте SD-карту в считывающее устройство на компьютере или подключите её через адаптер.
  3. Включите компьютер и запустите MS Excel. Откройте в нём сохранённые данные (имена файлов будут выглядеть как EMA01001.XLS, EMA01002.XLS).

3.15. Интерфейс RS-232

Прибор имеет интерфейс RS-232 для передачи данных на персональный компьютер (ПК). Это устройство связи выводит 16-битовый поток данных, который может использоваться пользовательскими приложениями.

Прибор (3,5 мм разъем) ПК (9-контактный разъем «D»)
центральный контакт контакт 4
земля (экран) контакт 2

16-битовый поток данных отображается в следующем формате:

D16 D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D16

Каждая цифра отображает следующий статус:

D0 Конечное слово
D1&D8 Показания дисплея, D1 = LSD (цифра самого младшего разряда), D8 = MSD (цифра самого старшего разряда)
Например, с дисплея считывается 1234, тогда D8–D1 будет 00001234
D9 Десятичная точка (DP), справа налево
0 – нет DP, 1 = 1 DP, 2 = 2 DP, 3 = 3 DP
D10 Полярность: 0 = положительная; 1 = отрицательная
D11&D12 Индикация на дисплее
°С = 01 Knot = 09 mile/h = 12
°F = 02 Km/h = 10 m/S = 08
ft/min = 11 LUX = 15 Ft-cd = 16
% RH = 04

D13 Данные в верхней строке = 1
Данные в средней строке = 2
Данные в нижней строке = 3
D14 4
D15 Стартовое слово

Статьи о продукции АКТАКОМ

Новые технологии сохранения и передачи данных в ручных регистрирующих приборах АКТАКОМ

Автоматизация обработки данных, зарегистрированных ручными приборами, долгое время опиралась на передачу данных по интерфейсу RS-232, причем часто использовались упрощенные версии протокола — только передача данных из прибора. Такие решения имели важные преимущества, например, простота реализации гальванической развязки при подключении к ПК. Внедрение интерфейса USB не принесло каких-либо существенных изменений, использовались преобразователи RS-232-USB и не более. В конце 2010 года в модельном ряду АКТАКОМ появилась новая патентованная технология сохранения и передачи данных в ручных регистрирующих приборах. Данное событие действительно можно назвать знаковым, т.к. впервые на российском и на мировом рынке измерительной техники появились приборы, позволяющие проводить регистрацию измеренных данных не только во внутреннюю память с последующей передачей в персональный компьютер, но и записывать эти данные на SD-карту в реальном масштабе времени в формате Excel без применения какого-либо программного обеспечения!

Тенденции развития программного обеспечения АКТАКОМ для дистанционного управления измерениями

Ранее развитие дистанционного управления измерительными приборами общего применения строилось на использовании ПК и программного обеспечения (ПО), как правило, в рамках работы в операционной системе (ОС) «Windows». В целом, это соответствовало основному направлению развития средств вычислительной техники и приборостроения. По мере внедрения смартфонов и планшетных компьютеров на первое место выходят беспроводные решения для дистанционного управления процессом измерений. В настоящее время в группе приборов АКТАКОМ появилась серия приборов, прямо ориентированная на работу с планшетными компьютерами под управлением ОС Android.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Есть ли в программе ADLM-W Aktakom Data Logger Monitor возможность загрузить всю информацию с карты памяти для построения графиков?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Программное обеспечение

    • ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение
      Версия: 1.0.0.6 | Дата изменения: 24.05.2019
    • ADLM-W Aktakom Data Logger Monitor Программное обеспечение
      Версия: 1.0.1.3 | Дата изменения: 01.08.2019
    • ASDM Aktakom Smart Data Monitor Программное обеспечение
      Версия: 1.0.8 | Дата изменения: 11.11.2024
    Наверх

    Есть ли в программе ADLM-W Aktakom Data Logger Monitor возможность загрузить всю информацию с карты памяти для построения графиков?
    На карту памяти прибор записывает измерения в формате *.xls. Данные на ПК можно скопировать после окончания измерений.

    Программное обеспечение  ADLM-W предназначено для передачи данных измерений (с помощью переходника АСЕ-1025 \ АСЕ-1026), т.е. только для онлайн мониторинга.
    Наверх

    Программное обеспечение

    Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

    ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение
    Программное обеспечение AKTAKOM ATE Easy Monitor обеспечивает числовую индикацию измерений по 4 каналам, и запись данных в файл в формате CSV. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026.
    Версия: 1.0.0.6 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
    Загрузить
    ADLM-W Aktakom Data Logger Monitor Программное обеспечение
    Программное обеспечение ADLM-w предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на компьютере. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026
    Версия: 1.0.1.3 | Дата изменения: 01.08.2019
    Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
    Загрузить
    ASDM Aktakom Smart Data Monitor Программное обеспечение
    Программное обеспечение ASDM предназначено для подключения к приборам AKTAKOM серий АТТ, АТЕ с помощью интерфейса Bluetooth, сбора данных измерений, отображения и сохранения на планшетном компьютере с установленной операционной системой Android версии 4.0 и выше.
    Версия: 1.0.8 | Дата изменения: 11.11.2024
    Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
    Загрузить

    ¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.


    Назад в раздел
    Журнал "Контрольно-измерительные приборы и системы"
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    АКТАКОМ в социальных сетях:
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
