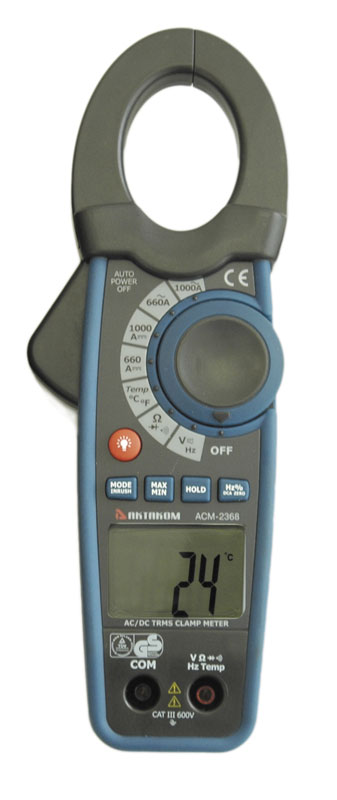

АСМ-2368 Клещи токовые

Ваша корзина пуста

Токоизмерительные клещи-мультиметр. Охват 30 мм. ЖКИ с подсветкой и аналоговой шкалой (61 сегм.), 6 600 отсчётов. True RMS. Пост. / перем. напряжение 600 В ±(1,5%+3 / 1,8%+5); пост./перем./пуск. ток 1000 А ±(3,0%+5 / 3,0%+8); сопротивление 66 МОм ±(1,0%+4); частота 15 кГц ±(1,2%+2); коэф. заполнения 10,0...94,9% ±(1,2%+2); температура 760°C/1400°F ±(3,0%+5); тест диодов (0,3 мА, <3 В); прозвонка (>40 Ом, ток <0.5 мА). Удержание показаний (HOLD). Установка "0" на пост. токе (DC Zero). Автоотключение. Индикатор разряда. Термопара К-типа. Кейс для переноски. Защита CAT III 600V. Питание 9 В "Крона". Размеры 229х90х49 мм. Масса 303 г.

Номер в Госреестре СИ: 50590-12

True RMS

Розничная цена (вкл. НДС):  15 894,00 руб.

В корзину  Быстрый заказ

Компактные токоизмерительные клещи постоянного и переменного (True RMS) тока АСМ-2368 с функцией измерения пускового броска тока и встроенным мультиметром предназначены для решения широкого спектра электротехнических измерительных задач.

  • ЖКИ: 6600 отсчётов, подсветка, аналоговая шкала
  • Охват 30 мм
  • Измерение истинных среднеквадратичных значений тока и напряжения (True RMS)
  • Функция удержания текущих значений (HOLD)
  • Функция обнуления при измерении постоянного тока (DCA Zero)
  • Электронная защита от перегрузки
  • Индикатор разряда батарей / Автоотключение питания
  • Категория защиты CAT III 600 В

Технические характеристики

Функция Диапазон Погрешность
Постоянный ток
0,1 А...1000 А
±(3,0% + 5 е.м.р.)
Переменный ток
0,1 А...1000 А
±(3,0% + 8 е.м.р.)
Постоянное напряжения
1 мВ...600 В
±(1,5% + 3 е.м.р.)
Переменное напряжение
1 мВ...600 В
±(1,8% + 5 е.м.р.)
Сопротивление
0,1 Ом...66 МОм
±(1,0% + 4 е.м.р.)
Частота
0,1 кГц...15 кГц
±(1,2% + 2 е.м.р.)
Коэффициент заполнения
10,0...94,9%
±(1,2% + 2 е.м.р.)
Температура
760ºС/1400ºF
±(3,0% + 5 е.м.р.)
Пусковой ток
0,1 А...1000 А
±(3,0% + 5 е.м.р.)
Прозвонка цепи
40 Ом (<0,5 мА)
-
Тест диодов
0,3 мА / <3 В
-

Общие характеристики

  • Габаритные размеры: 229х80х49 мм
  • Масса: 303 г
  • Габаритные размеры в упаковочной таре 140х60х270, вес 0,6 кг.

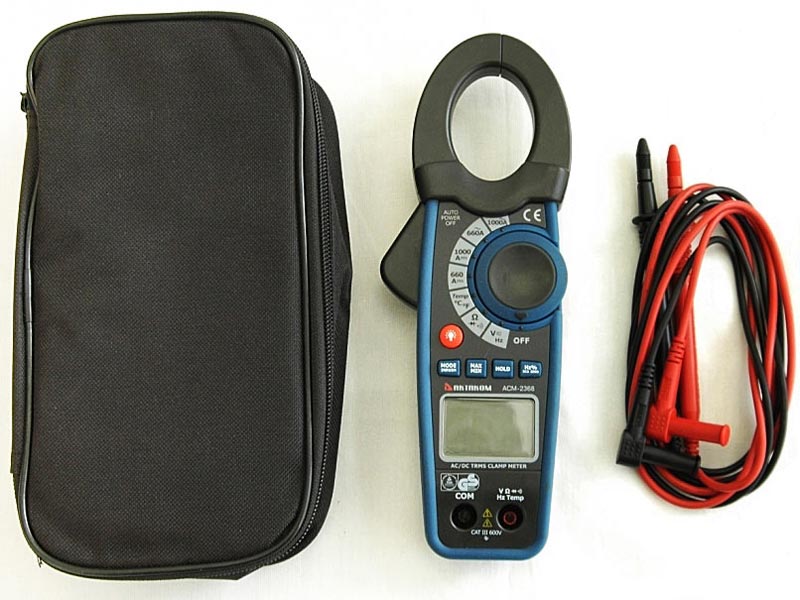

Стандартная комплектация

  • Прибор
  • Тестовые щупы (чёрн., красн.) - 2 шт.
  • Мягкий кейс для переноски
  • Эксплуатационный документ

Дополнительная комплектация

  • Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5N, PTL907-2, PTL908-1, PTL908-2, PTL908-3
  • Насадка-пробник АСА-2366
  • Миниклипса АСА-2554

Статьи о продукции АКТАКОМ

Токовые клещи как инструмент массовых электрических измерений

За последние годы предложение на рынке электрической и электротехнической измерительной техники изменилось кардинальным образом. Если раньше токовые клещи считались чуть ли не «диковинным» прибором, то теперь без него не обойтись при большинстве электротехнических операций. Постоянное совершенствование измерительной техники естественным образом расширяло ассортимент и область применения токовых клещей.

Решения АКТАКОМ для оснащения электротехнических лабораторий

В этой статье рассматривается ряд надежных и современных приборов АКТАКОМ, с помощью которых можно самостоятельно проводить периодическую профилактику и диагностику электросетей, заблаговременно обнаружить различного рода дефекты и устранить причину их возникновения. Грамотное обслуживание, периодические замеры показаний электроприборов и силовых линий с помощью приборов АКТАКОМ — залог бесперебойной, безопасной и безаварийной работы любого электрооборудования и систем электроснабжения.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Как измерить напряжение с помощью токовых клещей АСМ-2368?
  • Как измерить силу тока с помощью токовых клещей АСМ-2368?
  • Как измерить электрическое сопротивление и провести проверку целостности электрической цепи при работе с токовыми клещами АСМ-2368?
  • Как измерить частоту и произвести контроль коэффициента заполнения при работе с токовыми клещами АСМ-2368?
  • Каким образом осуществляется контроль температуры при работе с токовыми клещами АСМ-2368?
  • Предусмотрен ли у токовых клещей АСМ-2368 ручной выбор диапазона?
  • Где найти методику поверки для прибора?
  • Какие условия эксплуатации предусмотрены для данных токовых клещей?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АСМ-2368 руководство по эксплуатации
      Включает методику поверки | Редакция: 190807 | Дата изменения: 27.02.2020
    Наверх

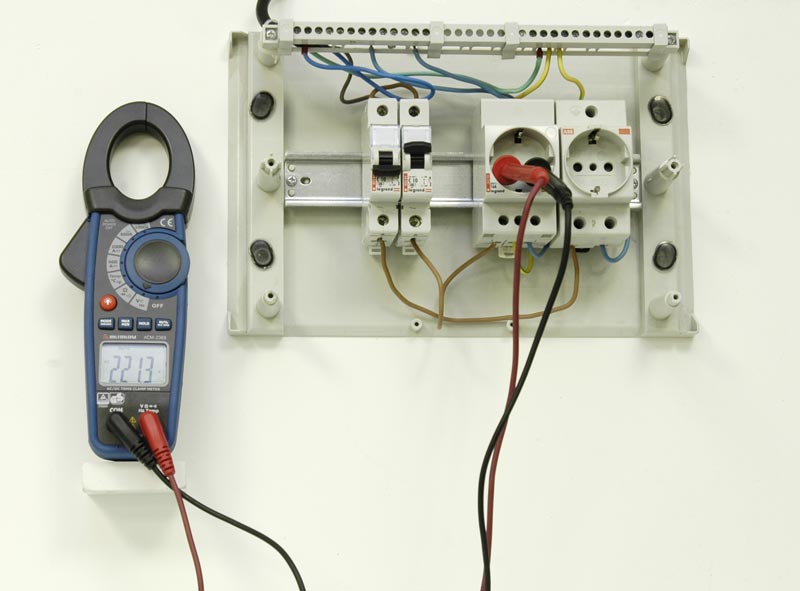

    Как измерить напряжение с помощью токовых клещей АСМ-2368?

    Внимание! Максимальная величина входного сигнала при измерениях постоянного и переменного напряжения не должна превышать допустимое значение, указанное в спецификации. Не пытайтесь произвести измерения напряжения, превосходящего эти пределы. Несоблюдение этих указаний может привести к поражению электрическим током и повреждению прибора.

    1. Установите переключатель режимов в положение «V», соответствующее измерению напряжения. Выбор диапазона измерений будет произведен автоматически.
    2. Выберите род тока (AC или DC) кнопкой «MODE».
    3. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный — к положительному разъему).
    4. Подключите измерительные щупы ПАРАЛЛЕЛЬНО измеряемой цепи.
    5. Считайте результат измерения с ЖКИ.


    Наверх

    Как измерить силу тока с помощью токовых клещей АСМ-2368?

    Внимание! При измерениях тока убедитесь, что все измерительные щупы отключены от входных разъемов. Отключайте прибор от цепи при переключении диапазонов.

    • Установите переключатель режимов на подходящий диапазон «660 А» или «1000 А» постоянного или переменного тока. Если вам неизвестен порядок измеряемой величины, рекомендуется устанавливать наибольший из возможных пределов измерений.
    • Если на дисплее отображается некоторое устойчивое значение до начала измерений силы постоянного тока нажмите кнопку ZERO для установки показаний прибора на «0».

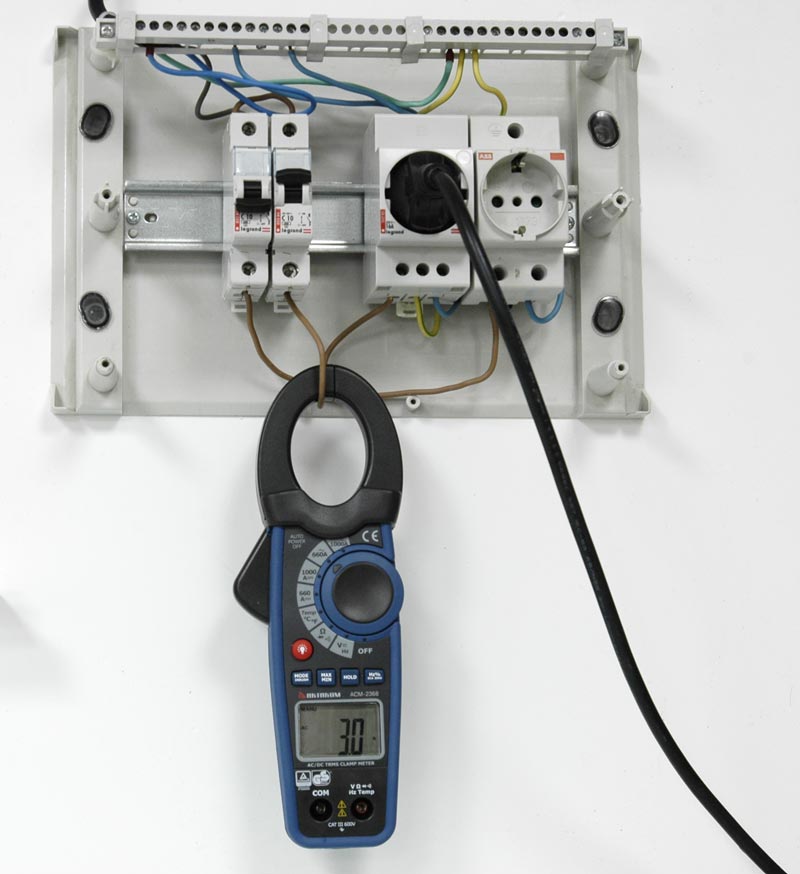

    • Для проведения измерений разомкните губки магнитопровода, нажав на рычаг, и полностью охватите ими один проводник.
    • Считайте результат измерения с ЖКИ.

    Наверх

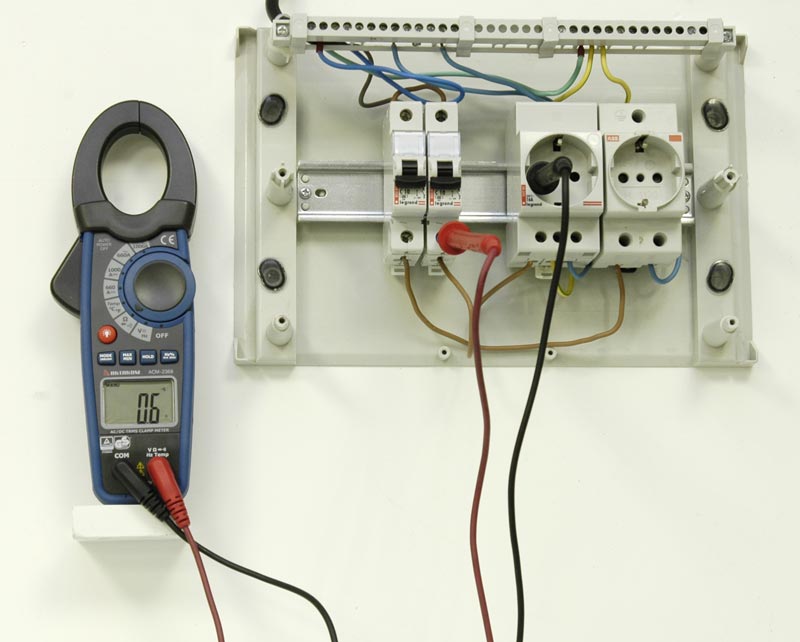

    Как измерить электрическое сопротивление и провести проверку целостности электрической цепи при работе с токовыми клещами АСМ-2368?

    Внимание! Перед проведением измерений сопротивления в цепи отсоедините ее от источника питания и разрядите все имеющиеся в ней конденсаторы.

    1. Установите поворотный переключатель режимов работы в положение «».
    2. Кнопкой «MODE» выберите режим измерения сопротивления, “прозвонки” или теста диодов.
    3. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный — к положительному разъему).

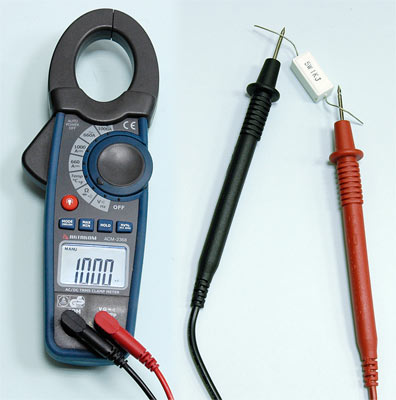

    4. При измерении сопротивления присоедините измерительные щупы к разным концам тестируемой цепи или выводам резистора.
    5. Измеренную величину сопротивления можно наблюдать на экране прибора.
    6. При «прозвонке», если сопротивление < 40 Ом, прозвучит звуковой сигнал.

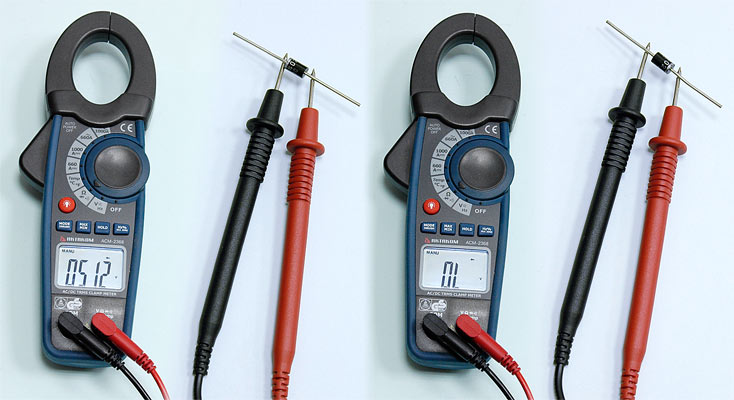

    7. При тестировании диодов присоедините щуп красного цвета со стороны анода, а черного — со стороны катода (прямой тест). Прочтите значение напряжения на дисплее. Поменяйте полярность подключения (обратный тест). При исправном диоде обратное напряжение отобразит на экране «OL», а прямое напряжение будет в диапазоне: от 0,4 В до 0,9 В. Закороченные устройства будут выдавать около 0 В, а разомкнутые – «OL» при обеих полярностях подключения.

    Наверх

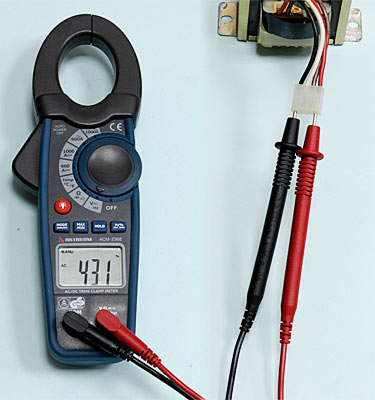

    Как измерить частоту и произвести контроль коэффициента заполнения при работе с токовыми клещами АСМ-2368?
    1. Установите поворотный переключатель в положение «Hz».
    2. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный – к положительному разъему).
    3. Кнопкой «Hz/%» выберите функцию измерения частоты (Hz) или коэффициента заполнения (%). Коснитесь измерительными наконечниками тестируемой цепи.
    4. Считайте с дисплея значение частоты или коэффициента заполнения.

    Примечание: Для коэффициента заполнения менее 10,0 % на экране будет показано сообщение «UL», а для коэффициента более 94,9 % экран покажет


    Наверх

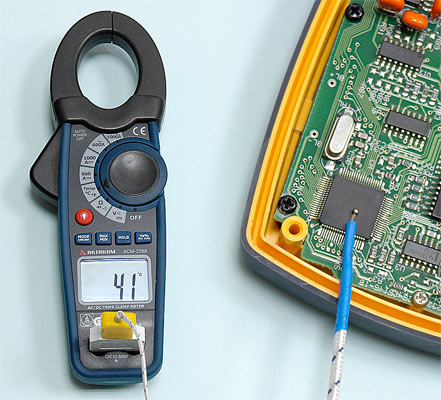

    Каким образом осуществляется контроль температуры при работе с токовыми клещами АСМ-2368?

    ОСТОРОЖНО: во избежание электрического удара перед измерением температуры отсоединяйте оба измерительных щупа от источников напряжения. Отсоединяйте термопару перед переходом к другой измерительной функции.

    1. Установите поворотный переключатель режимов работы в положение «TEMP».
    2. Кнопкой «MODE» выберите единицы измерения (°F или °C).
    3. Подключите температурный датчик к отрицательному разъёму «COM» и к положительному разъёму, соблюдая полярность.
    4. Коснитесь головкой температурного датчика поверхности объекта, температуру которого нужно измерить. Поддерживайте контакт до стабилизации показания (около 30 секунд).
    5. Наблюдайте измеренную температуру на экране прибора.

    Наверх

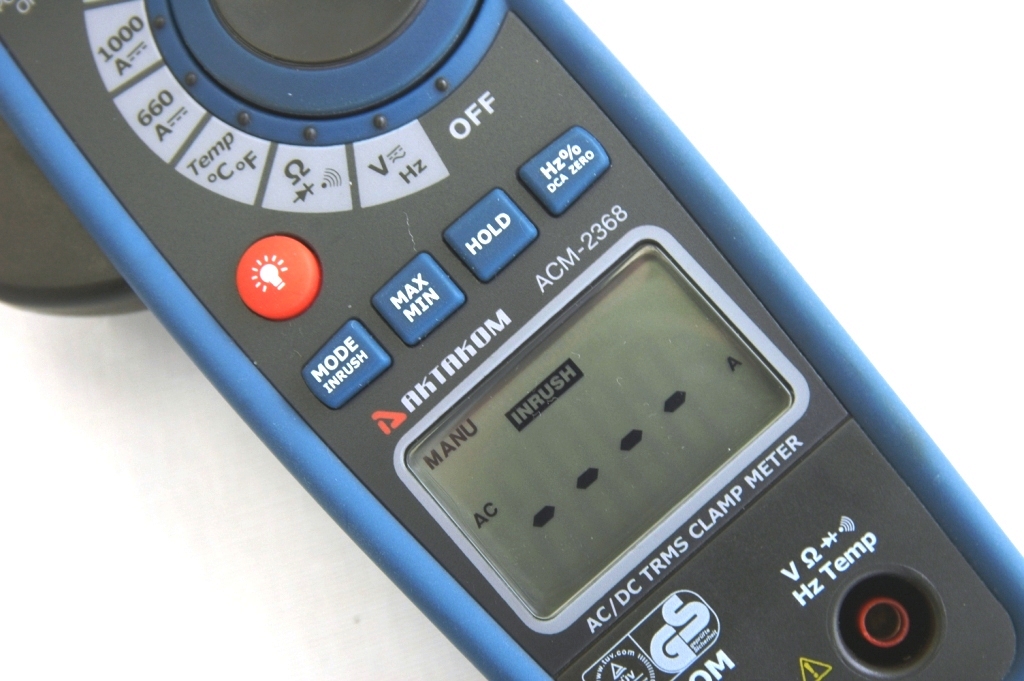

    Предусмотрен ли у токовых клещей АСМ-2368 ручной выбор диапазона?

    Примечание: При включении питания измерительный прибор находится в режиме автовыбора диапазона, в котором он выбирает наилучший диапазон самостоятельно. Для большинства измерений такой режим является наилучшим, однако иногда необходимо выбрать диапазон вручную. Для этого:

    1. Нажмите кнопку «RANGE». Индикатор «Auto Range» исчезнет с экрана, и появится индикатор «Manual Range» .
    2. Кнопкой «RANGE» перебирайте доступные диапазоны до выбора подходящего.
    3. Удерживайте кнопку «RANGE» в течение 2 секунд для возврата в режим втовыбора диапазона.

    Наверх

    Где найти методику поверки для прибора?
    Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта.
    Наверх

    Какие условия эксплуатации предусмотрены для данных токовых клещей?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 495 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Документация

    АСМ-2368 руководство по эксплуатации
    Включает методику поверки | Редакция: 190807 | Дата изменения: 27.02.2020
    Читать

    Таблицы погрешностей

    Распечатать таблицы с указанием поверяемых значений (точек)

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
