АСМ-2146 Клещи токовые

 Ваша корзина пуста

Токовые клещи-мультиметр. Охват 32 мм. Измерение: постоянного и переменного тока 0,1 А - 1000 А (1,5%), постоянного напряжения 0,1 мВ - 1000 В (0,8%), переменного напряжения 1 мВ - 1000 В (1,0%), сопротивления, емкость 1 пФ - 600 мкФ (3%), частоты 40 Гц - 1 кГц (0,5%). Тест. диодов и прозвонка. Удержание показаний. Автоматический и ручной выбор диапазонов. Установка нуля. Зашита на всех диапазонах. Функция автовыбора параметра. Дисплей 39,5 мм х 29,8 мм (6000 разрядов). Питание 9 В (Корона). Габариты 241 х 94 х 46 мм. Вес 373 г.

Снято с производства
Замена: АСМ-2056, АСМ-2368

Розничная цена (вкл. НДС):  недоступно

Токовые клещи АСМ-2146 предназначены для измерения постоянного и переменного тока, постоянного и переменного напряжения, сопротивления, емкости, частоты. Кроме того, АСМ-2146 позволяют выполнять тестирование p-n переходов и прозвонку цепи, имеют встроенную функцию определения измеряемого параметра для различных режимов измерения и защиту на всех диапазонах.

Измерение постоянного тока

Диапазон Наилучшее разрешение Погрешность Защита
600 А 0,1 А ±(1,5% + 15 е.м.р.) 1000 А AC/DC
1000 А 1 А ±(2% + 8 е.м.р.)

Измерение переменного тока (50/60 Гц)

Диапазон Наилучшее разрешение Погрешность Защита
600 А 0,1 А ±(1,5% + 15 е.м.р.) 1000 А AC/DC
1000 А 1 А ±(2% + 8 е.м.р.)

Измерение постоянного напряжения

Диапазон Наилучшее разрешение Погрешность Защита
600 мВ 0,1 мВ ±(0,8% + 2 е.м.р.) ±500 В DC, 350 В AC
6 В 0,001 В ±(0,8% + 1 е.м.р.) ±1000 В DC, 1000 В AC
60 В 0,01 В
600 В 0,1 В
1000 В 1 В

Измерение переменного напряжения (50/60 Гц)

Диапазон Наилучшее разрешение Погрешность Защита
6 В 0,001 В ±(1,0% + 2 е.м.р.) ±1000 В DC, 1000 В AC
60 В 0,01 В
600 В 0,1 В
1000 В 1 В

Измерение сопротивления

Диапазон Наилучшее разрешение Погрешность
600 Ом 0,1 Ом ±(1,0% + 2 е.м.р.)
6 кОм 0,001 кОм ±(1,5% + 2 е.м.р.)
60 кОм 0,01 кОм
600 кОм 0,1 кОм
6 МОм 0,001 МОм
60 МОм 0,01 МОм

Измерение ёмкости

Диапазон Наилучшее разрешение Погрешность Защита
6 нФ 0,001 нФ ±(3,0% + 5 е.м.р.) ±30 В DC, 30 В AC
60 нФ 0,01 нФ
600 нФ 0,1 нФ
6 мкФ 0,001 мкФ
60 мкФ 0,01 мкФ
600 мкФ 0,1 мкФ

Измерение частоты

Диапазон Наилучшее разрешение Погрешность Защита
40 Гц...1 кГц 0,001 кГц ±(0,5% + 2 е.м.р.) ±1000 В DC, 1000 В AC
  • Максимальный обхват 32 мм
  • ЖК дисплей (6000 отсчетов) 39,5 мм х 29,8 мм с подсветкой
  • Функция автоматического определения измерения ACV и DCV (в режиме "V")
  • Функция автоматического определения измерения сопротивления, емкости, теста диодов и прозвонки (в режиме "Ω")
  • Функция автоматического определения измерения ACA и DCA (в режимах "600 А", "1000 А")
  • Входной импеданс 10 МОм (измерение напряжения)
  • Тест диодов (короткое замыкание / обрыв)
  • Проверка целостности цепи (звуковой сигнал)
  • Автоматическое определение полярности
  • Установка нуля
  • Удержание показаний (HOLD)
  • Встроенная защита для большинства диапазонов
  • Функция автоматического отключения (отключаемая)
  • Автоматический и ручной выбор диапазонов
  • При измерении тока и напряжения возможность отображения частоты
  • Время измерения 0,5 - 1 с
  • Питание 9 В батарея типа Крона
  • Ток потребление 9,1 мА
  • Рабочая температура 0...50 °С
  • Категория безопасности IEC 1010 CAT III 1000 V
  • Габаритные размеры 241х94х46 мм
  • Масса 373 г

Стандартная комплектация

  • Токовые клещи
  • Комплект проводов (красный и черный)
  • Эксплуатационный документ

Дополнительная комплектация

  • Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5N, PTL907-2, PTL908-1, PTL908-2, PTL908-3
  • Насадка-пробник АСА-2366
  • Миниклипса АСА-2554

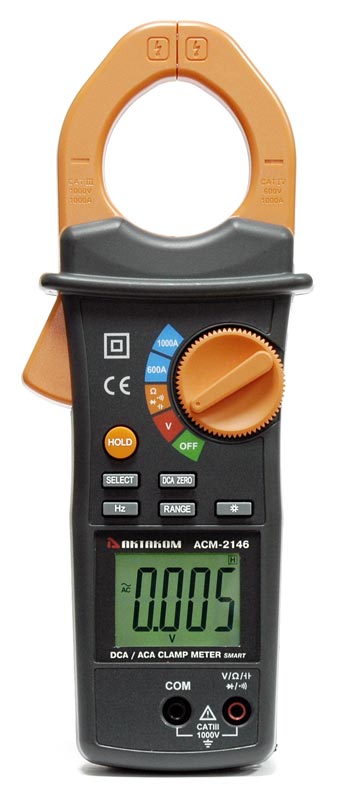

АСМ-2146 Клещи токовые - вид спереди
АСМ-2146 Клещи токовые - вид спереди
Увеличить

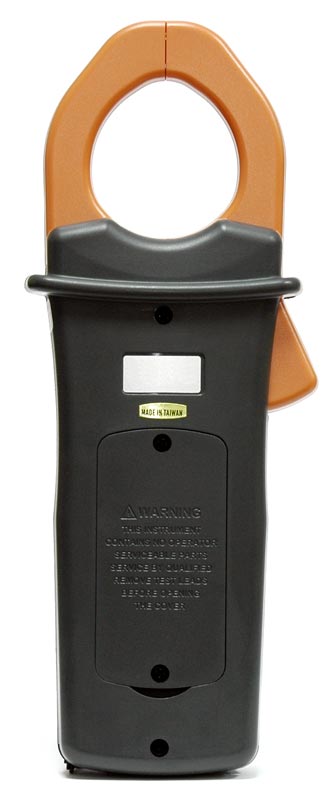

АСМ-2146 Клещи токовые - вид сзади
АСМ-2146 Клещи токовые - вид сзади
Увеличить

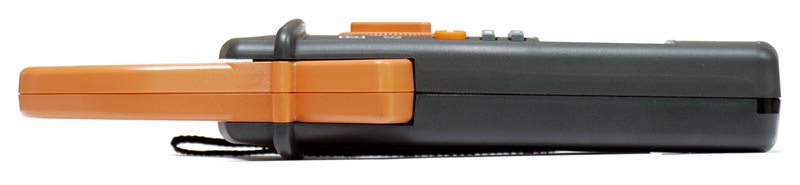

АСМ-2146 Клещи токовые - вид слева
АСМ-2146 Клещи токовые - вид слева
Увеличить

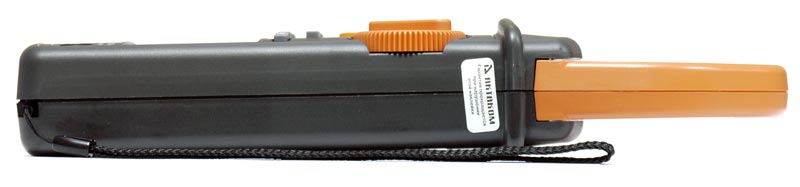

АСМ-2146 Клещи токовые - вид справа
АСМ-2146 Клещи токовые - вид справа
Увеличить

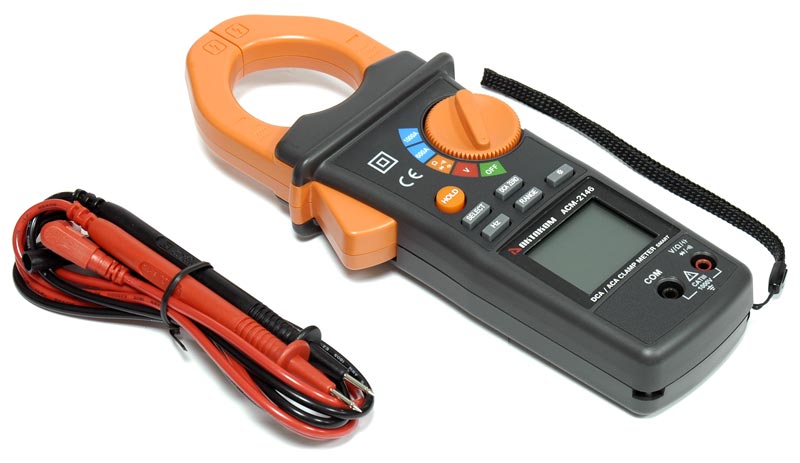

АСМ-2146 Клещи токовые - аксессуары
АСМ-2146 Клещи токовые - аксессуары
Увеличить

Вопросы и ответы

  • Какие условия эксплуатации предусмотрены для данных токовых клещей?

    • Какие условия эксплуатации предусмотрены для данных токовых клещей?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 495 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Таблицы погрешностей

    Распечатать таблицы с указанием калибруемых значений (точек)

    Печать

    Постоянное напряжение

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    600 мВ 0.1 мВ ±(0.8%+2 е.м.р.) ±4.9992 мВ мВ
    6 В 0.001 В ±(0.8%+1 е.м.р.) ±0.048992 В В
    60 В 0.01 В ±(0.8%+1 е.м.р.) ±0.48992 В В
    600 В 0.1 В ±(0.8%+1 е.м.р.) ±4.8992 В В
    1000 В 1 В ±(0.8%+1 е.м.р.) ±8.992 В В

    Показать/скрыть таблицу с указанием калибруемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьКалибруемая точкаЗначение+погрешностьИзмеренное значениеГоден
    600 мВ 0.1 мВ ±(0.8%+2 е.м.р.) ±4.9992 мВ 59.32 мВ 60 мВ (10% диапазона) 60.68 мВ
    297.4 мВ 300 мВ (50% диапазона) 302.6 мВ
    535.48 мВ 540 мВ (90% диапазона) 544.52 мВ
    6 В 0.001 В ±(0.8%+1 е.м.р.) ±0.048992 В 0.5942 В 0.6 В (10% диапазона) 0.6058 В
    2.975 В 3 В (50% диапазона) 3.025 В
    5.3558 В 5.4 В (90% диапазона) 5.4442 В
    60 В 0.01 В ±(0.8%+1 е.м.р.) ±0.48992 В 5.942 В 6 В (10% диапазона) 6.058 В
    29.75 В 30 В (50% диапазона) 30.25 В
    53.558 В 54 В (90% диапазона) 54.442 В
    600 В 0.1 В ±(0.8%+1 е.м.р.) ±4.8992 В 59.42 В 60 В (10% диапазона) 60.58 В
    297.5 В 300 В (50% диапазона) 302.5 В
    535.58 В 540 В (90% диапазона) 544.42 В
    1000 В 1 В ±(0.8%+1 е.м.р.) ±8.992 В 98.2 В 100 В (10% диапазона) 101.8 В
    495 В 500 В (50% диапазона) 505 В
    891.8 В 900 В (90% диапазона) 908.2 В

    Переменное напряжение

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    6 В 0.001 В ±(1%+2 е.м.р.) ±0.06199 В В
    60 В 0.01 В ±(1%+2 е.м.р.) ±0.6199 В В
    600 В 0.1 В ±(1%+2 е.м.р.) ±6.199 В В
    1000 В 1 В ±(1%+2 е.м.р.) ±11.99 В В

    Показать/скрыть таблицу с указанием калибруемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьКалибруемая точкаЗначение+погрешностьИзмеренное значениеГоден
    6 В 0.001 В ±(1%+2 е.м.р.) ±0.06199 В 0.592 В 0.6 В (10% диапазона) 0.608 В
    2.968 В 3 В (50% диапазона) 3.032 В
    5.344 В 5.4 В (90% диапазона) 5.456 В
    60 В 0.01 В ±(1%+2 е.м.р.) ±0.6199 В 5.92 В 6 В (10% диапазона) 6.08 В
    29.68 В 30 В (50% диапазона) 30.32 В
    53.44 В 54 В (90% диапазона) 54.56 В
    600 В 0.1 В ±(1%+2 е.м.р.) ±6.199 В 59.2 В 60 В (10% диапазона) 60.8 В
    296.8 В 300 В (50% диапазона) 303.2 В
    534.4 В 540 В (90% диапазона) 545.6 В
    1000 В 1 В ±(1%+2 е.м.р.) ±11.99 В 97 В 100 В (10% диапазона) 103 В
    493 В 500 В (50% диапазона) 507 В
    889 В 900 В (90% диапазона) 911 В

    Постоянный ток

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    600 А 0.1 А ±(1.5%+15 е.м.р.) ±10.4985 А А
    1000 А 1 А ±(2%+8 е.м.р.) ±27.98 А А

    Показать/скрыть таблицу с указанием калибруемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьКалибруемая точкаЗначение+погрешностьИзмеренное значениеГоден
    600 А 0.1 А ±(1.5%+15 е.м.р.) ±10.4985 А 57.6 А 60 А (10% диапазона) 62.4 А
    294 А 300 А (50% диапазона) 306 А
    530.4 А 540 А (90% диапазона) 549.6 А
    1000 А 1 А ±(2%+8 е.м.р.) ±27.98 А 90 А 100 А (10% диапазона) 110 А
    482 А 500 А (50% диапазона) 518 А
    874 А 900 А (90% диапазона) 926 А

    Переменный ток

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    600 А 0.1 А ±(1.5%+15 е.м.р.) ±10.4985 А А
    1000 А 1 А ±(2%+8 е.м.р.) ±27.98 А А

    Показать/скрыть таблицу с указанием калибруемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьКалибруемая точкаЗначение+погрешностьИзмеренное значениеГоден
    600 А 0.1 А ±(1.5%+15 е.м.р.) ±10.4985 А 57.6 А 60 А (10% диапазона) 62.4 А
    294 А 300 А (50% диапазона) 306 А
    530.4 А 540 А (90% диапазона) 549.6 А
    1000 А 1 А ±(2%+8 е.м.р.) ±27.98 А 90 А 100 А (10% диапазона) 110 А
    482 А 500 А (50% диапазона) 518 А
    874 А 900 А (90% диапазона) 926 А

    Частота

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    1 кГц 0.001 кГц ±(0.5%+2 е.м.р.) ±0.006995 кГц кГц

    Показать/скрыть таблицу с указанием калибруемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьКалибруемая точкаЗначение+погрешностьИзмеренное значениеГоден
    1 кГц 0.001 кГц ±(0.5%+2 е.м.р.) ±0.006995 кГц 0.0975 кГц 0.1 кГц (10% диапазона) 0.1025 кГц
    0.4955 кГц 0.5 кГц (50% диапазона) 0.5045 кГц
    0.8935 кГц 0.9 кГц (90% диапазона) 0.9065 кГц

    Сопротивление

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    600 Ом 0.1 Ом ±(1%+2 е.м.р.) ±6.199 Ом Ом
    6 кОм 0.001 кОм ±(1.5%+2 е.м.р.) ±0.091985 кОм кОм
    60 кОм 0.01 кОм ±(1.5%+2 е.м.р.) ±0.91985 кОм кОм
    600 кОм 0.1 кОм ±(1.5%+2 е.м.р.) ±9.1985 кОм кОм
    6 МОм 0.001 МОм ±(1.5%+2 е.м.р.) ±0.091985 МОм МОм
    60 МОм 0.01 МОм ±(1.5%+2 е.м.р.) ±0.91985 МОм МОм

    Показать/скрыть таблицу с указанием калибруемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьКалибруемая точкаЗначение+погрешностьИзмеренное значениеГоден
    600 Ом 0.1 Ом ±(1%+2 е.м.р.) ±6.199 Ом 59.2 Ом 60 Ом (10% диапазона) 60.8 Ом
    296.8 Ом 300 Ом (50% диапазона) 303.2 Ом
    534.4 Ом 540 Ом (90% диапазона) 545.6 Ом
    6 кОм 0.001 кОм ±(1.5%+2 е.м.р.) ±0.091985 кОм 0.589 кОм 0.6 кОм (10% диапазона) 0.611 кОм
    2.953 кОм 3 кОм (50% диапазона) 3.047 кОм
    5.317 кОм 5.4 кОм (90% диапазона) 5.483 кОм
    60 кОм 0.01 кОм ±(1.5%+2 е.м.р.) ±0.91985 кОм 5.89 кОм 6 кОм (10% диапазона) 6.11 кОм
    29.53 кОм 30 кОм (50% диапазона) 30.47 кОм
    53.17 кОм 54 кОм (90% диапазона) 54.83 кОм
    600 кОм 0.1 кОм ±(1.5%+2 е.м.р.) ±9.1985 кОм 58.9 кОм 60 кОм (10% диапазона) 61.1 кОм
    295.3 кОм 300 кОм (50% диапазона) 304.7 кОм
    531.7 кОм 540 кОм (90% диапазона) 548.3 кОм
    6 МОм 0.001 МОм ±(1.5%+2 е.м.р.) ±0.091985 МОм 0.589 МОм 0.6 МОм (10% диапазона) 0.611 МОм
    2.953 МОм 3 МОм (50% диапазона) 3.047 МОм
    5.317 МОм 5.4 МОм (90% диапазона) 5.483 МОм
    60 МОм 0.01 МОм ±(1.5%+2 е.м.р.) ±0.91985 МОм 5.89 МОм 6 МОм (10% диапазона) 6.11 МОм
    29.53 МОм 30 МОм (50% диапазона) 30.47 МОм
    53.17 МОм 54 МОм (90% диапазона) 54.83 МОм

    Ёмкость

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    6 нФ 0.001 нФ ±(3%+5 е.м.р.) ±0.18497 нФ нФ
    60 нФ 0.01 нФ ±(3%+5 е.м.р.) ±1.8497 нФ нФ
    600 нФ 0.1 нФ ±(3%+5 е.м.р.) ±18.497 нФ нФ
    6 мкФ 0.001 мкФ ±(3%+5 е.м.р.) ±0.18497 мкФ мкФ
    60 мкФ 0.01 мкФ ±(3%+5 е.м.р.) ±1.8497 мкФ мкФ
    600 мкФ 0.1 мкФ ±(3%+5 е.м.р.) ±18.497 мкФ мкФ

    Показать/скрыть таблицу с указанием калибруемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьКалибруемая точкаЗначение+погрешностьИзмеренное значениеГоден
    6 нФ 0.001 нФ ±(3%+5 е.м.р.) ±0.18497 нФ 0.577 нФ 0.6 нФ (10% диапазона) 0.623 нФ
    2.905 нФ 3 нФ (50% диапазона) 3.095 нФ
    5.233 нФ 5.4 нФ (90% диапазона) 5.567 нФ
    60 нФ 0.01 нФ ±(3%+5 е.м.р.) ±1.8497 нФ 5.77 нФ 6 нФ (10% диапазона) 6.23 нФ
    29.05 нФ 30 нФ (50% диапазона) 30.95 нФ
    52.33 нФ 54 нФ (90% диапазона) 55.67 нФ
    600 нФ 0.1 нФ ±(3%+5 е.м.р.) ±18.497 нФ 57.7 нФ 60 нФ (10% диапазона) 62.3 нФ
    290.5 нФ 300 нФ (50% диапазона) 309.5 нФ
    523.3 нФ 540 нФ (90% диапазона) 556.7 нФ
    6 мкФ 0.001 мкФ ±(3%+5 е.м.р.) ±0.18497 мкФ 0.577 мкФ 0.6 мкФ (10% диапазона) 0.623 мкФ
    2.905 мкФ 3 мкФ (50% диапазона) 3.095 мкФ
    5.233 мкФ 5.4 мкФ (90% диапазона) 5.567 мкФ
    60 мкФ 0.01 мкФ ±(3%+5 е.м.р.) ±1.8497 мкФ 5.77 мкФ 6 мкФ (10% диапазона) 6.23 мкФ
    29.05 мкФ 30 мкФ (50% диапазона) 30.95 мкФ
    52.33 мкФ 54 мкФ (90% диапазона) 55.67 мкФ
    600 мкФ 0.1 мкФ ±(3%+5 е.м.р.) ±18.497 мкФ 57.7 мкФ 60 мкФ (10% диапазона) 62.3 мкФ
    290.5 мкФ 300 мкФ (50% диапазона) 309.5 мкФ
    523.3 мкФ 540 мкФ (90% диапазона) 556.7 мкФ

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
    Назад в раздел
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    © АКТАКОМ, 2000-2023. E-mail: aktakom.mail@aktakom.ru • Политика конфиденциальности
    АКТАКОМ в социальных сетях:
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
