АСМ-2159 Клещи токовые

Токовые клещи АСМ-2159 позволяют измерять постоянный и переменный ток, постоянное и переменное напряжение, сопротивление, емкость, частоту, температуру при помощи подключаемых теромпар К-типа, выполнять тестирование p-n переходов и прозвонку цепи. АСМ-2159 могут подключаться к компьютеру, а, кроме того, имеется возможность сохранения измеренных данных на карту SD в формате Excel в режиме реального времени без использования специального программного обеспечения.

Технические параметры

Измерение постоянного тока

Измерение переменного тока TrueRMS (50 Гц /60 Гц)

Измерение постоянного напряжения

Измерение переменного напряжения TrueRMS (40 Гц ... 1 кГц)

Измерение сопротивления

Измерение ёмкости

Измерение частоты (ACV>6,5 В; ACA>15 А)

Измерение температуры (опция)

• TrueRMS (40 Гц ... 1 кГц)
• Максимальный охват 57 мм
• ЖК дисплей (6000 отсчетов) 60 мм х 44,4 мм с подсветкой
• Входной импеданс 10 МОм (измерение напряжения)
• Тест диодов (короткое замыкание / обрыв)
• Прозвонка (звуковой сигнал)
• Автоматическое определение полярности
• Установка нуля
• Удержание показаний (HOLD)
• Измерение максимальных и минимальных значений
• Относительные измерения
• Встроенная защита 1000 В DC/AC TrueRMS; 2100 А DCА/ACА
• Функция автоматического отключения (отключаемая)
• Автоматический и ручной выбор диапазонов
• Регулировка задания времени выборок регистратора от 2 с до 7200 с
• Сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без использования специального программного обеспечения с метками времени
• Использование SD-карт объемом от 1 до 32 ГБ (рекомендовано до 8 ГБ)
• Время измерения около 1 сек
• Последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса
• Питание 3 В ( 2 батареи типа АА) или адапетр AC/DC 9 В
• Ток потребление 34 мА
• Рабочая температура 0...50 °С
• Категория безопасности CAT III 1000 V, CAT IV 600 V
• Габаритные размеры 280х106х47 мм
• Масса 620 г.

Стандартная комплектация

• Токовые клещи
• Комплект проводов (красный и черный)
• Зажимы типа "Крокодил" - 2 шт.
• Мягкий футляр
• Карта MicroSD 8 ГБ
• Адаптер питания
• Эксплуатационный документ

Дополнительная комплектация

• Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5N, PTL907-2, PTL908-1, PTL908-2, PTL908-3
• Насадка-пробник АСА-2366
• Миниклипса АСА-2554

Органы управления токовых клещей АСМ-2159

1. Разъемный магнитопровод.
2. Рычаг раскрытия губок магнитопровода.
3. ЖКИ.
4. Кнопка FUNC – выбор режима DC/AC (для напряжения и тока); сопротивления / тест диодов / прозвонка
5. Кнопка HOLD – удержание показаний
6. Кнопка REС – включение/выключение регистратора данных.
7. Кнопка SETUP/ENTER – вход в меню установки настроек и подтверждение действия в меню настроек.
8. Кнопка ▲DCA ZERO – переход по элементам меню настроек, увеличение значения элемента меню настроек, установка нуля в режиме измерения силы постоянного тока.
9. Кнопка *EXIT – выход из меню настроек, включение/выключение подсветки в режимах измерений
10. Кнопка ◄REL – изменение значения элемента меню или функции, вход/выход из режима относительных измерений.
11. Кнопка ▼RANGE – переход по элементам меню настроек, уменьшение значения элемента меню настроек, вход/выход в ручной выбор диапазонов, выбор диапазона.измерения.
12. Кнопка ►PEAK – изменение значения элемента меню или функции, вход/выход в режим измерения пиковых значений (для напряжения и тока).
13. Переключатель режимов измерений.
14. Разъем интерфейса RS-232/USB.
15. Разъем для подключения сетевого адаптера,
16. Входные разъёмы «COM» и «V/Ω/-||-»/«TEMP».
17. Крышка батарейного отсека.
18. Слот для установки SD-карты

Измерение напряжения постоянного и переменного тока токовыми клещами АСМ-2159

1. Вставьте черный провод в разъем «COM».

2. Вставьте красный провод в разъем «V/Ω/-||-».

3. Переключатель выбора режима измерения (13) установите в положение «V», соответствующее режиму измерения напряжения постоянного или переменного тока. Если прибор находится в режиме измерения напряжения постоянного тока, то в левом верхнем углу дисплея горят символы «DC».

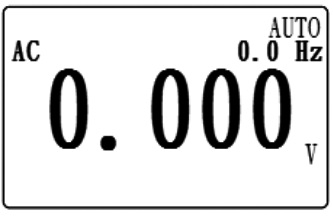

4. Для перехода в режим измерения напряжения переменного тока нажмите кнопку FUNC (4). В верхнем левом углу дисплея отобразятся символы «AC».

5. Подсоедините щупы к исследуемой схеме и считайте показания с дисплея.

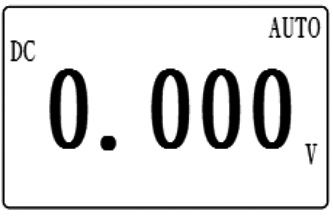

6. Если в правом верхнем углу экрана горят символы «AUTO», то прибор находится в режиме автоматического выбора диапазона. Для ручного выбора диапазона нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «AUTO» отобразятся символы «MANU». Выбор нужного диапазона измерения напряжения производится последовательным нажатием кнопки ▼RANGE (11). Для перехода обратно в режим автоматического выбора диапазона опять нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «MANU» отобразятся символы . «AUTO».

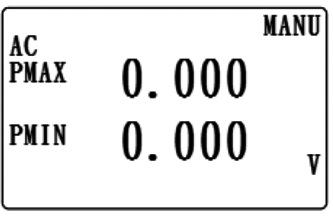

7. В режиме измерения напряжения постоянного и переменного тока имеется возможность измерять и отображать пиковые максимальные и минимальные значения. Для перехода в этот режим нажмите и удерживайте нажатой около двух секунд кнопку ►PEAK (12). Максимальные пиковые значения «Pmax» будут индицироваться в верхней строчке, минимальные «Pmin» – в нижней.

Для возврата в предыдущий режим измерения повторно нажмите и удерживайте нажатой около двух секунд кнопку ►PEAK (12).

Измерение сопротивления / тестирование диодов / проверка целостности электрической цепи («прозвонка») токовыми клещами АСМ-2159

1. Вставьте черный провод в разъем «COM».

2. Вставьте красный провод в разъем «V/Ω/-||-»

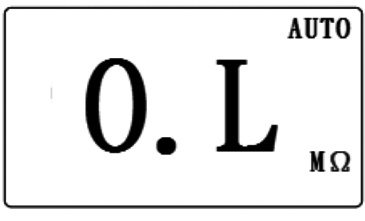

3. Установите вращающийся переключатель в положение «». В нижнем правом углу дисплея будут отображаться символы «MΩ», что соответствует режиму измерения сопротивления. Подсоедините щупы к исследуемой схеме и считайте показания с дисплея. Если в правом верхнем углу экрана горят символы «AUTO», то прибор находится в режиме автоматического выбора диапазона.

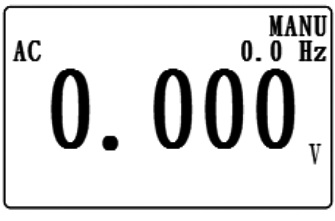

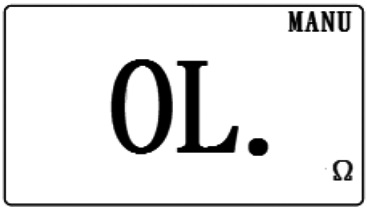

Для ручного выбора диапазона нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «AUTO» отобразятся символы «MANU».

Выбор нужного диапазона измерения напряжения производится последовательным нажатием кнопки ▼RANGE (11).

Для перехода обратно в режим автоматического выбора диапазона опять нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «MANU» отобразятся символы . «AUTO».

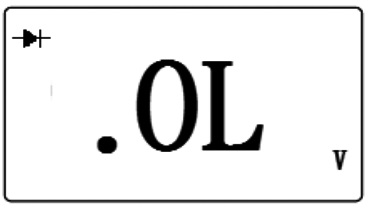

4. Для перехода в режим тестирования диодов нажмите кнопку FUNC (4). В верхнем левом углу дисплея отобразятся символы , что соответствует режиму тестирования диодов.

Подключите щуп красного цвета со стороны анода, а чёрного – со стороны катода (прямой тест). Значение падения напряжения на p-n переходе отображается на ЖКИ (Примерное значение для исправного маломощного кремниевого диода составит 0,7 Вольт). При неисправности диода на дисплее отобразится «,000» или значение близкое к «,000» (пробой диода) или «1» (обрыв в диоде).

Поменяйте полярность подключения (обратный тест). Если тестируемый диод исправлен, на экране отобразится «1». Если диод неисправен, то на экране отобразится «,000» или другие значения.

Примечание. Для правильного тестирования диода обязательно используйте обе процедуры.

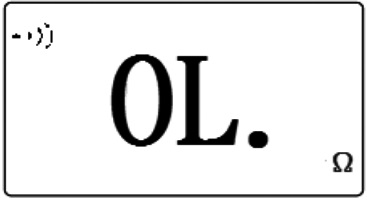

5. Для перехода в режим проверки целостности электрической цепи (прозвонки) еще раз нажмите кнопку FUNC (4). В верхнем левом углу дисплея отобразятся символы , что соответствует режиму прозвонки цепи.

Подсоедините щупы к исследуемой схеме и считайте показания с дисплея.

Измерение электрической емкости токовыми клещами АСМ-2159

1. Вставьте черный провод в разъем «COM».

2. Вставьте красный провод в разъем «V/Ω/-||-»

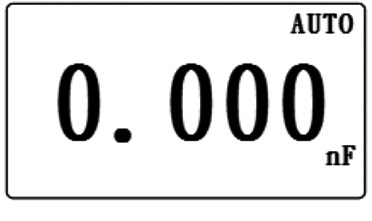

3. Установите вращающийся переключатель в положение «-||-» . В нижнем правом углу дисплея будут отображаться символы «nF», что соответствует режиму измерения емкости.

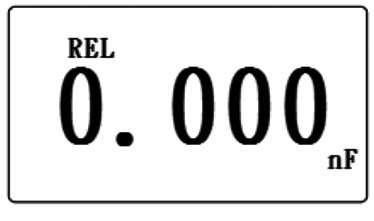

4. Для компенсации паразитной ёмкости внутренней платы или тестовых проводов необходимо перед измерением емкости обнулить показания ЖКИ. Для этого, не подключая измеряемую емкость, нажмите и удерживайте нажатой около двух секунд кнопку ◄REL (10). Прибор перейдет в режим относительных измерений. На экране отобразится нулевое значение и символы «REL». Это важно при измерении небольших значений емкостей. После этого подключите конденсатор к щупам и проведите измерения.

5. Для выхода из режима относительных измерений нажмите и удерживайте нажатой около двух секунд кнопку ◄REL (10) и символы «REL» пропадут с экрана.

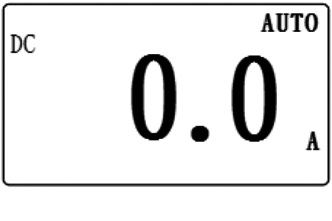

Измерение силы постоянного или переменного тока токовыми клещами АСМ-2159

1. Переключатель выбора режима измерения (13) установите в положение «A», соответствующее режиму измерения силы постоянного или переменного тока. Если прибор находится в режиме измерения силы постоянного тока, то в левом

верхнем углу дисплея горят символы «DC».

2. При измерении силы постоянного тока нажмите кнопку ▲DCA ZERO (8)и удерживайте ее нажатой две секунды, значение обнулится и на дисплее отобразится «ZERO».

3. Нажмите рычаг (2), чтобы открыть магнитопровод (1) клещей. Замкните магнитопровод (1) вокруг проводника таким образом, чтобы проводник с протекающим током находился в середине токового зажима. Измеренные показания появятся на экране.

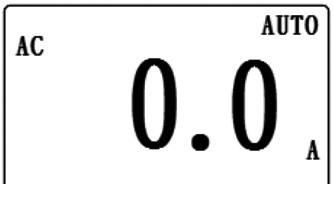

4. Для перехода в режим измерения силы переменного тока нажмите кнопку FUNC (4). В верхнем левом углу дисплея отобразятся символы «AC».

Для возврата в режим измерения силы постоянного тока повторно нажмите кнопку FUNC (4). В верхнем левом углу дисплея отобразятся символы «DC», а символы «AC» исчезнут с экрана.

5. Если в правом верхнем углу экрана горят символы «AUTO», то прибор находится в режиме автоматического выбора диапазона.

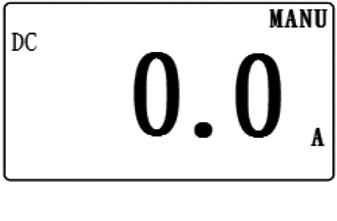

Для ручного выбора диапазона нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «AUTO» отобразятся символы «MANU». Выбор нужного диапазона измерения силы тока производится последовательным нажатием кнопки ▼RANGE (11).

Для перехода обратно в режим автоматического выбора диапазона опять нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «MANU» отобразятся символы . «AUTO».

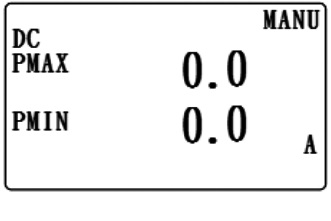

6. В режиме измерения силы постоянного и переменного тока имеется возможность измерять и отображать пиковые максимальные и минимальные значения. Для перехода в этот режим нажмите и удерживайте нажатой около двух секунд кнопку ►PEAK (12). Максимальные пиковые значения «Pmax» будут индицироваться в верхней строчке, минимальные «Pmin» – в нижней.

Для возврата в предыдущий режим измерения повторно нажмите и удерживайте нажатой около двух секунд кнопку ►PEAK (12).

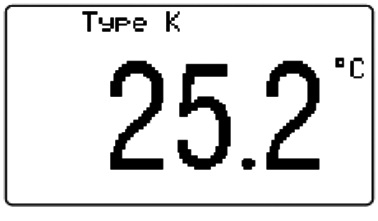

Измерение температуры токовыми клещами АСМ-2159

1. Подключите температурный пробник (опция) в разъем «TEMP».

2. Установите вращающийся переключатель в положение «A». В верхней строке на экране отобразится тип термопары «Type K» и измеренные значения температуры в °С.

3. При необходимости измеренное значение температуры может быть отображено в °F. Смена единиц измерения описана ниже.

Задание установок в токовых клещах АСМ-2159 (часть 1)

1. Для задания пользовательских настроек прибора включите прибор, установив вращающийся переключатель в любое рабочее положение (кроме «OFF»).

2. Нажмите кнопку SETUP/ENTER (7). Прибор перейдет на первую страницу меню настроек.

Всего в приборе имеется 3 страницы меню. Номер страницы отображается в нижнем правом углу.

Выбранный элемент меню для настройки – моргает.

Переход по меню производится последовательным нажатием кнопок ▲DCA ZERO (8) или ▼RANGE (11).

Для изменения значения или функции элемента меню нажмите кнопку ►PEAK (12) или ◄REL (10). Функция или значение элемента доступное для изменения начинает моргать. Изменение значения или функции элементов меню производится последовательным нажатием кнопок ▲DCA ZERO (8) или ▼RANGE (11). Для быстрого изменения числовых значений кнопку ▲DCA ZERO (8) или ▼RANGE (11) необходимо удерживать нажатой более двух секунд.

Для возврата после изменения элемента обратно в меню нажмите кнопку ►PEAK (12) или ◄REL (10).

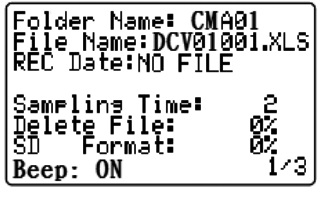

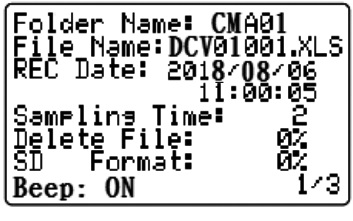

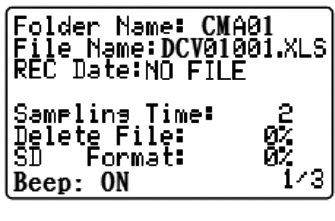

3. На первой странице меню можно задать

• Folder Name: Название папки для записи на SD карту. Она может быть задана от CMA01 до CMA10.

• File Name: Имя файла для записи на SD карту.

Буквы в названии файла обозначают измерительную функцию и соответствуют текущему установленному режиму работы, например:

1) DCV01001 – измерение напряжения постоянного тока;

2) ACV01001 – измерение напряжения переменного тока;

3) OHM01001 – измерение сопротивления;

4) DIO01001 – тестирование диодов;

5) CON01001 – прозвонка цепей;

6) CAP01001 – измерение емкости;

7) DCA01001 – измерение силы постоянного тока;

8) ACA01001 – измерение силы переменного тока;

9) TMP01001 – измерение температуры.

⁠

Две первые цифры в названии файла соответствуют цифрам в названии папки.

Три последние цифры в имени файла могут быть заданы от 01 до 50.

• REC Date: Отображение метки даты и времени для уже существующего (записанного) файла.

Если SD карта установлена в слот (18), но файл новый, т.е. еще не записан, то в данном поле отображается надпись NO FILE

Если SD карта не установлена в слот (18), то данное поле пустое.

• Sampling Time: Установка времени сэмлирования (интервала времени регистрации) от 2 до 7200 секунд.

• Delete File: Служит для удаления существующего файла, указанного в элементе File Name

Когда элемент меню "Delete File" выбран, то он моргает на экране. Нажмите и удерживайте нажатой две секунды кнопку ►PEAK (12) или ◄REL (10). На экране появится надпись "Y or N". Если выбранный файл требуется удалить кнопками ▲DCA ZERO (8) или ▼RANGE (11) выберите Y, если удалять файл не требуется – N. Подтвердите выбор нажатием кнопки SETUP/ENTER (7).

• SD Format: Служит для форматирования SD карты

Когда элемент меню "SD Format" выбран, то он моргает на экране. Нажмите и удерживайте нажатой две секунды кнопку ►PEAK (12) или ◄REL (10). На экране появится надпись "Y or N". Если SD карту нужно отформатировать, то кнопками ▲DCA ZERO (8) или ▼RANGE (11) выберите Y, если форматировать SD карту не надо, то выберите N. Подтвердите выбор нажатием кнопки SETUP/ENTER (7).

Задание установок в токовых клещах АСМ-2159 (часть 2)

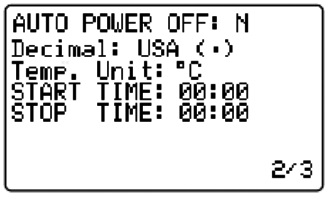

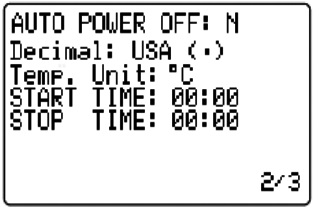

1. Для перехода с первой на вторую страницу меню нажмите кнопку ▼RANGE (11). На дисплее отобразится:

На данной странице доступны для установки следующие элементы:

• AUTO POWER OFF: Служит для включения/выключения автоматического выключения прибора.

ON – автоотключение включено

OFF – автоотключение выключено.

• Decimal: Служит для выбора типа разделителя разрядов:

USA (.) – в качестве разделителя выбран символ "."

EURO (,) – в качестве разделителя выбран символ ","

• Temp.Unit: Служит для выбора единицы измерения температуры °С или °F.

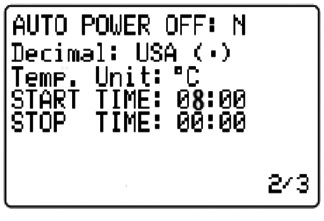

• START TIME и STOP TIME: Служит для установки времени включения и выключения записи данных регистратором

При моргающем элементе START TIME нажмите кнопки ►PEAK (12) или ◄REL (10). Кнопками ▲DCA ZERO (8) или ▼RANGE (11) установите значение часа от 0 до 23. Перейдите к установке минут нажатием кнопок ►PEAK (12) или ◄REL (10). Установите значение минут от 0 до 59. Для быстрого изменения числовых значений часа и минут кнопку▲DCA ZERO (8) или ▼RANGE (11) следует удерживать нажатой более двух секунд.

Аналогичным образом, при моргающем элементе STOP TIME можно задать время окончания регистрации.

Для быстрого обнуления времени начала и окончания регистрации кнопку ▲DCA ZERO (8) или ▼RANGE (11) следует удерживать нажатой более пяти секунд.

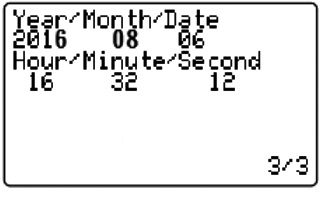

2. Для перехода со второй на третью страницу меню нажмите кнопку ▼RANGE (11). На дисплее отобразится:

На данной странице устанавливаются внутренние часы прибора, которые также являются опорными для простановки и использования различных меток времени при работе регистратора.

Активный для выбора элемент (год/месяц/дата/час/минута/секунда) моргает и выбирается последовательным нажатием кнопок ▲DCA ZERO (8) или ▼RANGE (11). Когда элемент выбран для установки значения нажмите кнопку ►PEAK (12) или ◄REL (10). Когда значение для установки начнет моргать, то оно может быть изменено кнопками ▲DCA ZERO (8) или▼RANGE (11). Быстрое изменение значения производится удержанием нажатыми этих кнопок более двух секунд. Выход из режима ввода значения к выбору элемента меню производится по нажатию кнопок ►PEAK (12) или ◄REL (10).

3. После ввода всех установок нажмите кнопку *EXIT (11).

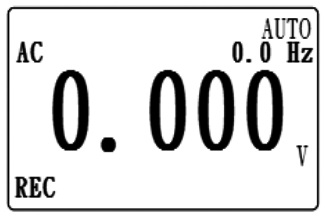

Регистрация данных в токовых клещах АСМ-2159

В приборе предусмотрен режим регистратора данных. Этот режим доступен только при установленной в прибор SD карте.

Интервал сэмплирования, названия папок и файлов задаются в настройках прибора. Запись осуществляется в реальном времени с временными метками.

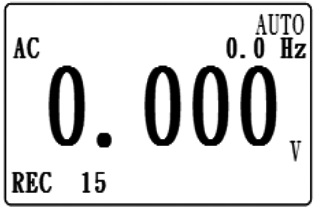

1. Если в установках прибора START TIME и STOP TIME установлены как 00:00, то по нажатию кнопки REС (6) запустится регистратор данных и до 30000 записей смогут автоматически быть записаны на SD карту. Запись происходит до принудительной остановки или до заполнения SD карты.

Для выхода из режима регистратора повторно нажмите кнопку REС (6)

2. Если в настройках прибора START TIME и/или STOP TIME установлены не равными 00:00, то после нажатия кнопки REС (6) в нижнем левом углу отобразятся символы «REC».

Когда наступит время начала записи START TIME (например, 08:00) то регистратор автоматически запустится и будет регистрировать данные до достижения времени остановки STOP TIME. Данное действие будет повторяться ежедневно.

Для выхода из режима регистратора повторно нажмите кнопку REС (6).

3. Если нажать и удерживать нажатой около двух секунд кнопку REС (6), то независимо от того какое время начала записи START TIME задано в установках прибор немедленно начнет регистрацию данных и будет их записывать до достижения времени остановки STOP TIME, а в нижнем левом углу отобразятся символы «REC». Следующий цикл регистрации будет уже проходить от заданных в настройках времени начала записи START TIME до времени остановки записи STOP TIME.

Для выхода из режима регистратора повторно нажмите и удерживайте кнопку REС (6) более двух секунд.

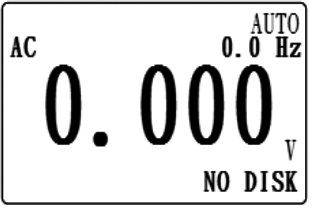

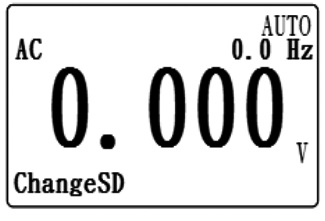

Если в нижнем левом углу отобразятся символы «ChangeSD», то это означает, что SD-карта заполнена или функционирует неправильно. В обоих случаях SD-карту надо заменить.

Удержание данных и сохранение копий экрана в токовых клещах АСМ-2159

Удержание данных

Для фиксации текущего показания на дисплее, находясь в режимах измерения необходимо нажать кнопку HOLD (5). При этом в нижнем левом углу дисплея будут отображаться символы «HOLD».

Для выхода из режима удержания данных необходимо повторно нажать кнопку HOLD (5).

Сохранение копий экрана

Прибор позволяет сохранить до 50-ти копий экрана.

Для этого находясь в режимах измерения нажмите кнопку HOLD (5), а затем кнопку REС (6). При этом в нижнем левом углу дисплея будут отображаться символы «HOLD» и номер сохраненной копии.

При этом на SD-карте будет создана папка BMP01, а разрешение файла изменится на *.bmp. Например, вместо файла ACV01001.XLS автоматически будет создаваться файл ACV01001.BMP с копией экрана.

Для выхода из режима сохранения копий экрана необходимо повторно нажать кнопку HOLD (5).

Включение и выключение подсветки в токовых клещах АСМ-2159

Находясь в режимах измерения нажатие кнопки *EXIT (11) включает подсветку прибора. Для выключения подсветки повторно нажмите кнопку *EXIT (11).
