АМ-1118 Мультиметр цифровой

Ваша корзина пуста

Мультиметр цифровой: измерение постоянного и переменного напряжения 0,1 мВ...1000 В, переменного и постоянного тока 0,1 мА...10 А, сопротивления 0,1 Ом...60 МОм, емкости 10 пФ...600 мкФ, температуры -20 °С...1000 °С, частоты 0,01 Гц...1 МГц; базовая погрешность 0,5%, USB-интерфейс с гальванической развязкой, автоматический выбор диапазона измерений, удержание показаний, относительные измерения, тестирование диодов, прозвонка цепи, автоотключение (отключаемое), дисплей 35/6 разряда, 6000 единиц с подсветкой. Питание 9 В. Габариты: 180х85х40 мм. Масса 310 г.

Номер в Госреестре СИ: 40299-08
Снято с производства
Замена: АМ-1118B, АММ-1012, АММ-1218, АММ-1219

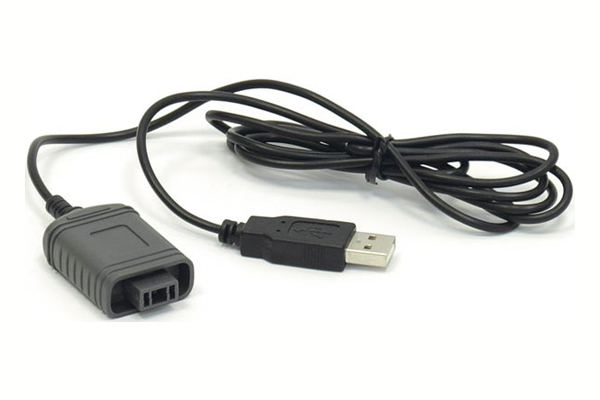

Optical USB

Розничная цена (вкл. НДС):  недоступно

Данный прибор имеет широкий набор функций от измерения напряжения до измерения температуры, с возможностью передачи данных на компьютер через встроенный USB-интерфейс с гальванической развязкой. Многофункциональность и низкая цена прибора не могут не порадовать Вас!

Программное обеспечение Aktakom DMM Light реализует отображение текущего значения и истории измерений в виде таблицы и графика с определением максимального, минимального и среднего значений, обработки и сохранения в файлы данных на ПК.

Технические характеристики

Величина Значение Погрешность

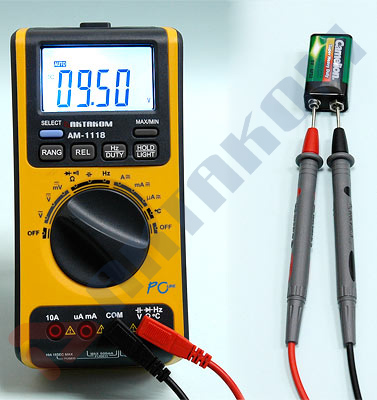

Постоянное напряжение 0,1 мВ…1000 В ±0,8% нормир.
(±0,5% типичн.)

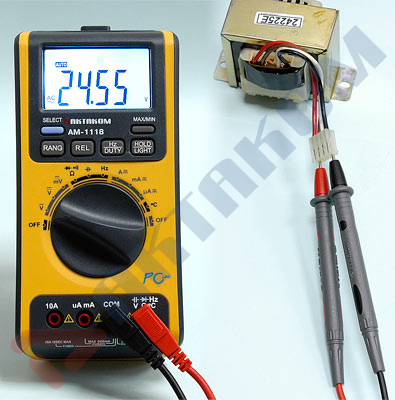

Переменное напряжение 0,1 мВ…1000 В ±1.5% (40 Гц...400 Гц)

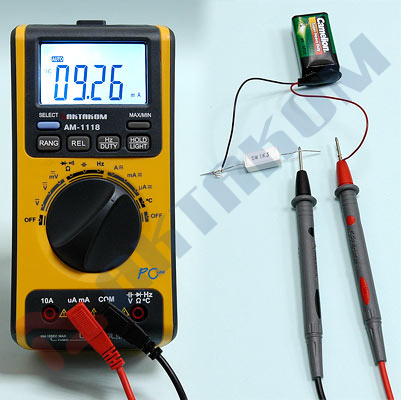

Постоянный ток 0,1 мкА…10 А ±1,5%

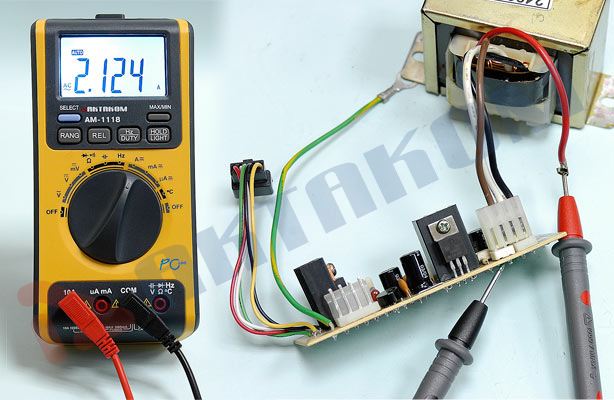

Переменный ток 0,1 мкА…10 А ±1,8% (40 Гц...400 Гц)

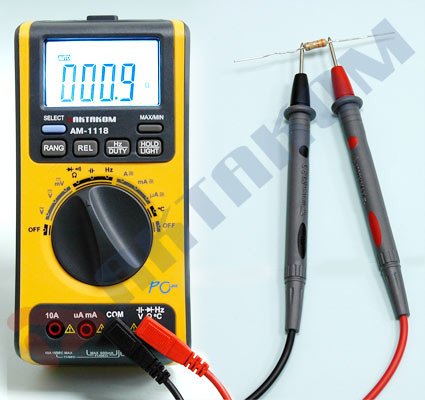

Сопротивления 0,1 Ом…60 МОм ±0,5%

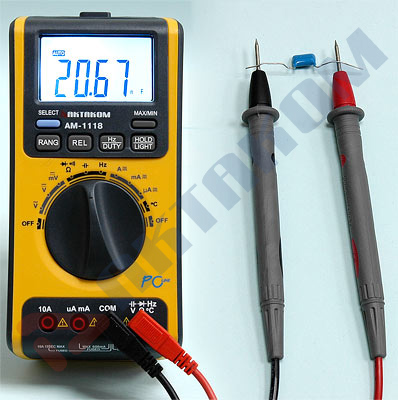

Емкость 10 пФ…600 мкФ ±3,0%

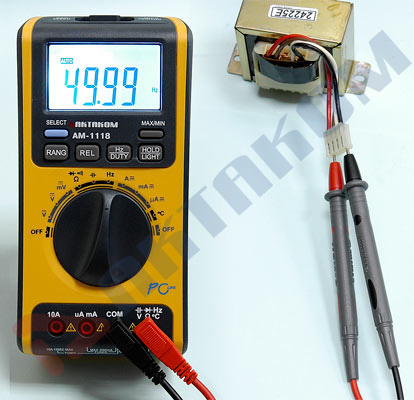

Частота 0,01 Гц…1 МГц ±0,1%

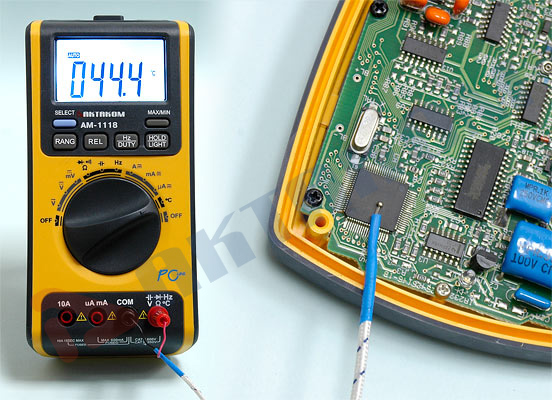

Температура -20 °С…1000 °С ±2,0%
  • Дисплей 3 5/6 разряда, 6000 единиц

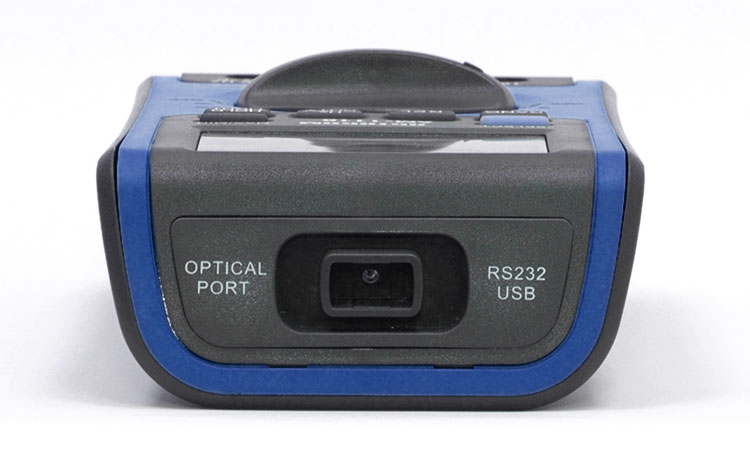

  • USB-интерфейс с гальванической развязкой

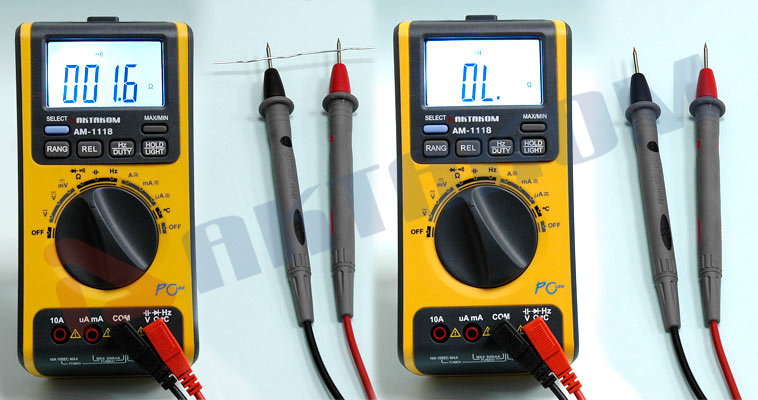

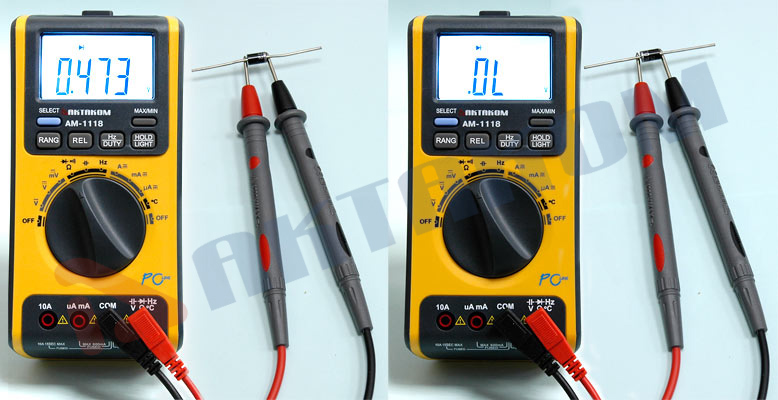

  • Тестирование диодов, прозвонка цепи

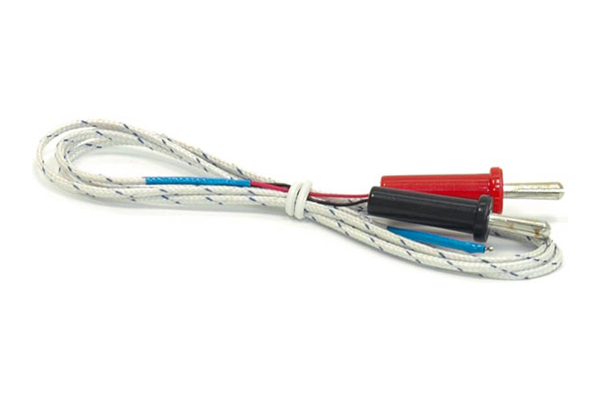

  • Измерение температуры
  • Относительные измерения
  • Удержание показаний
  • Автоматический и ручной выбор диапазона измерений
  • Подсветка дисплея
  • Автоотключение питания (с возможностью отключения функции)
  • Питание 9 В
  • Масса 310 г
  • Габаритные размеры 180х85х40 мм
  • Габаритные размеры в упаковочной таре 160х65х240, вес 0,6 кг.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

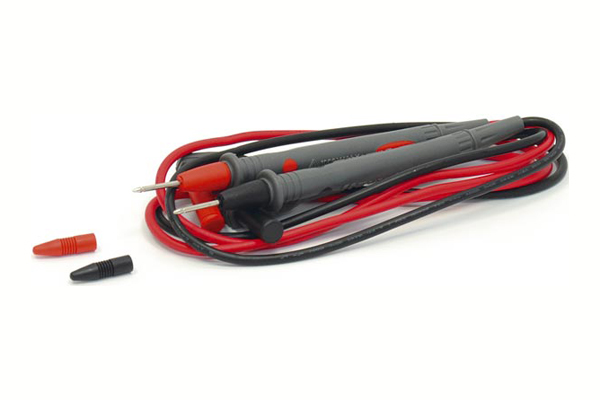

  • Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
  • Зажим-насадка типа «крокодил» 1000 В / 20 А АСА-2106 (цвет синий)

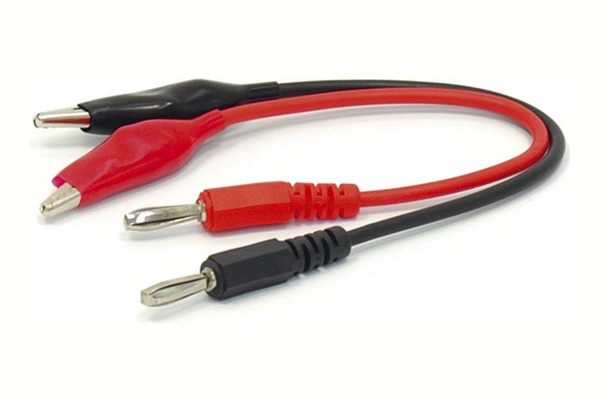

  • Зажим-насадка типа «крокодил» 1000 В / 12 А PTL909-5 (цвета: красный / черный)
  • АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
  • Магнитный адаптер Актаком АСА-2207
  • Минищуп с острой подпружиненной тонкой контактной иглой Актаком АСА-2364
  • Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
  • Переходник-шунт PTL-2172
  • Универсальный набор аксессуаров АСА-2907
  • Программное обеспечение Aktakom DMM Pro Программное обеспечение для мультиметров

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Загрузить в PDF

Описание органов управления цифрового мультиметра АМ-1118

Описание органов управления цифрового мультиметра АМ-1118

Статьи о продукции АКТАКОМ

Програмное обеспечение для мультиметров АМ-1118 и АМ-1038

Програмное обеспечение, входящее в комплект цифровых мультиметров АКТАКОМ АМ-1118 и АМ-1038, предусматривает отображение на экране компьютера результатов измерений в графическом и числовом виде, максимального и минимального значений, а так же сбор и сохранение статистических данных свыше 45 часов для последующей обработки и анализа.

Мультиметр. Инструмент массовых электрических измерений. Как правильно выбрать

Мультиметр в настоящее время — это самый популярный измерительный прибор. Им пользуются и любители и профессионалы и подбор моделей с разнообразными функциями на рынке измерительной техники не просто большой, он — огромный! Достаточно сказать, что в только линейке ручных мультиметров Актаком на сегодняшний день представлено около 40 моделей. Не удивительно, что проблема выбора стоит достаточно остро и помочь в ее решении, разобраться с функциональными возможностями, понять некоторые особенности применения поможет данная статья.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • С какой скоростью данные обновляются на экране ПК?
  • Проблемы с подключением к ПК АМ-1118 и АМ-1038, что делать?
  • Как подключить мультиметр АМ-1118 в AKTAKOM DMM?
  • Где найти методику поверки для прибора?
  • Какие условия эксплуатации предусмотрены для данного мультиметра?
  • Есть ли у АМ-1118 функция автовыключения питания?
  • Как отключить функцию автоматического отключения питания у мультиметра АМ-1118 (АМ-1118B)?
  • Почему после установки AKTAKOM DMM Light прибор не подключается?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Программное обеспечение

    • Aktakom DMM Light Программное обеспечение для мультиметров
      Версия: 1.0.0.5 | Дата изменения: 24.05.2019
    • Aktakom DMM Pro Программное обеспечение для мультиметров
      Версия: 1.0.0.4 | Дата изменения: 24.05.2019
    • AM-1118-SW Программное обеспечение
      Версия: 1.0.0.3 | Дата изменения: 24.05.2019

    Документация

    • АМ-1118 руководство по эксплуатации
      Включает методику поверки | Редакция: 160816 | Дата изменения: 24.05.2019
    Наверх

    С какой скоростью данные обновляются на экране ПК?
    Cкорость сбора данных при подключении к ПК (cэмплирование) от 1 до 120 раз в минуту — устанавлнивается в настройках ПО.
    Наверх

    Проблемы с подключением к ПК АМ-1118 и АМ-1038, что делать?

    Существует несколько причин и решений:

    • сбой при установке / неправильная установка ПО
    — Деинсталлируйте программу и драйвер, перезагрузите ПК, установите ПО снова;
    • ошибка вызвана операционной системой
    — Попробуйте подключить прибор к другому ПК, если всё заработает — проблема в вашем ПК, если ошибка повторится — приносите в ремонт.
    • неверный драйвер на диске (в одной из поставок на диске записаны неверные драйвера оптического кабеля)
    - Скачайте и установите бесплатный драйвер конвертера USB to Serial Bridge Prolific PL-2303. После этого оптический кабель из комплекта АМ-1118 или АМ-1038 должен успешно обнаружиться операционной системой при подключении к USB.


    Наверх

    Как подключить мультиметр АМ-1118 в AKTAKOM DMM?
    Для подключения мультиметра АМ-1118 в ПО AKTAKOM DMM необходимо:

    1. Подключить прибор к ПК посредством USB переходника, поставляемого с прибором.
    2. Включить прибор и зажать на 2 секунды кнопку PC-Link\REL. на экране прибора должен загореться индикатор PC-Link
    3. Запустить ПО, открыть меню "Настройки " и в блоке "Подключение" выбрать нужную модель мультиметра и нажать кнопку поиска.
    4. По окончании поиска выбрать из списка найденный прибор и нажать кнопку "ОК". Данные начнут передаваться с прибора в ПК.


    Наверх

    Где найти методику поверки для прибора?
    Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта.
    Наверх

    Какие условия эксплуатации предусмотрены для данного мультиметра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
    7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор
      • Измерение емкости и сопротивления, температуры, прозвонка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнезда для измерения тока.
      • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Есть ли у АМ-1118 функция автовыключения питания?
    Да. Функция автовыключения (Auto Power off) в приборе есть: питание прибора автоматически отключается при бездействии в течение 30 минут. За минуту до отключения прибор издаст 3 коротких звуковых сигнала, непосредственно перед отключением - один длинный. Для возобновления работы прибора после автоматического отключения нажмите кнопку HOLD/LIGHT или переместите поворотный переключатель. При включении режима передачи данных измерений на ПК, прибор автоматически отключится через один час.
    Наверх

    Как отключить функцию автоматического отключения питания у мультиметра АМ-1118 (АМ-1118B)?
    Для отключения режима автоматического отключения питания, при включении прибора удерживайте нажатой кнопку SELECT.
    Наверх

    Почему после установки AKTAKOM DMM Light прибор не подключается?
    Такое может быть при неправильной установке драйвера. В программное обеспечение ADMM-Lt интегрированы несколько версий драйвера, работающих в разных версиях ОС. Для Windows XP, Windows 7 нужен драйвер PL2303_Prolific версии 1.11, для Windows 8, Windows 8.1 подходит драйвер PL2303_Prolific версии 1.5.2. Для мультиметра ABM-4085 необходим драйвер CP210x.

    В папке с установленным ПО ADMM Light найдите папку Driver. Нужно зайти в эту папку и выбрать для установки версию драйвера, соответствующую вашей версии ОС.



    Посмотреть запрашиваемый ОС драйвер можно в диспетчере устройств:


    Также можно скачать последние версии драйверов по ссылкам: CP210x и PL2303

    После установки драйвера и перезагрузки ПК, прибор будет готов к работе.

    Наверх

    Программное обеспечение

    Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

    Aktakom DMM Light Программное обеспечение для мультиметров
    Программное обеспечение Aktakom DMM Light предназначено для ввода в компьютер, отображения текущего значения и истории измерений в виде таблицы и графика с определением максимального, минимального и среднего значений, обработки и сохранения в файлы данных, полученных от цифровых мультиметров Актаком АММ-1130, АМ-1142, АМ-1152, АМ-1171, АМ-1171BT, AM-1118, ABM-4085.
    Версия: 1.0.0.5 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
    Загрузить
    Aktakom DMM Pro Программное обеспечение для мультиметров
    Программное обеспечение Aktakom DMM Pro предназначено для расширенной обработки результатов измерений, получаемых цифровыми мультиметрами Актаком АМ-1142, АМ-1152, АММ-1130, АМ-117, АМ-1171BT, АМ-1118, ABM-4085. Данное программное обеспечение за счет широких возможностей обработки результатов измерений фактически превращает обыкновенный мультиметр или несколько мультиметров и персональный компьютер в эффективную многоканальную и многофункциональную систему.
    Версия: 1.0.0.4 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения.
    Загрузить

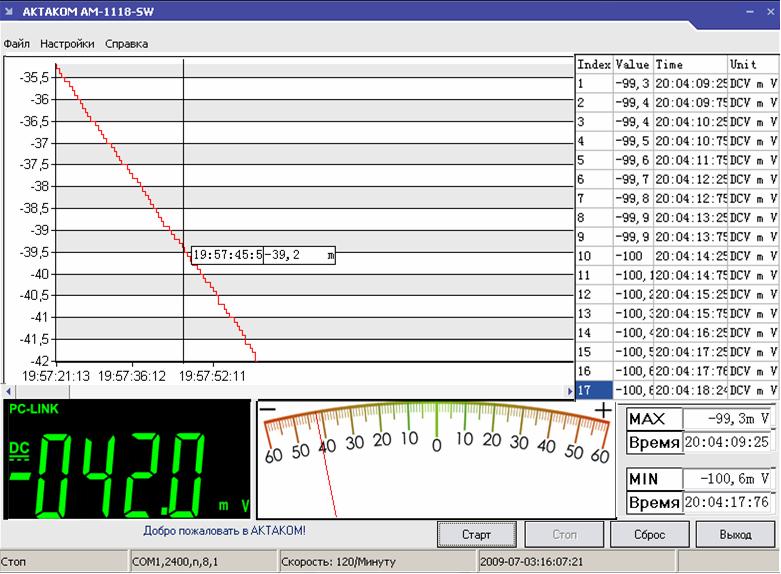

    AM-1118-SW Программное обеспечение
    Программное обеспечение для считывания данных с мультимера АМ-1118 и отображения на экране ПК. Связь осуществляется по USB 1.1 с опторазвязкой по Com - порту.
    Версия: 1.0.0.3 | Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
    Загрузить

    ¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

    Документация

    АМ-1118 руководство по эксплуатации
    Включает методику поверки | Редакция: 160816 | Дата изменения: 24.05.2019
    Читать

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Цифровой мультиметр АКТАКОМ АМ-1118

    Таблицы погрешностей

    Распечатать таблицы с указанием поверяемых значений (точек)

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
