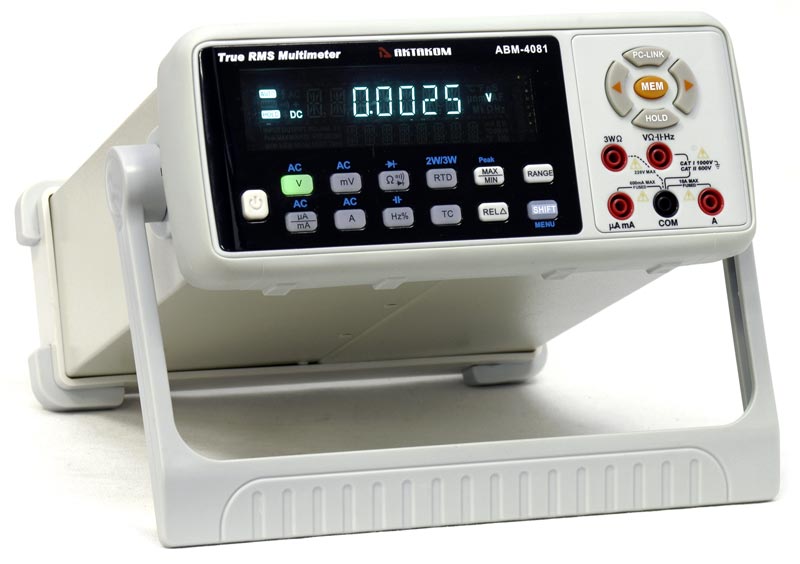

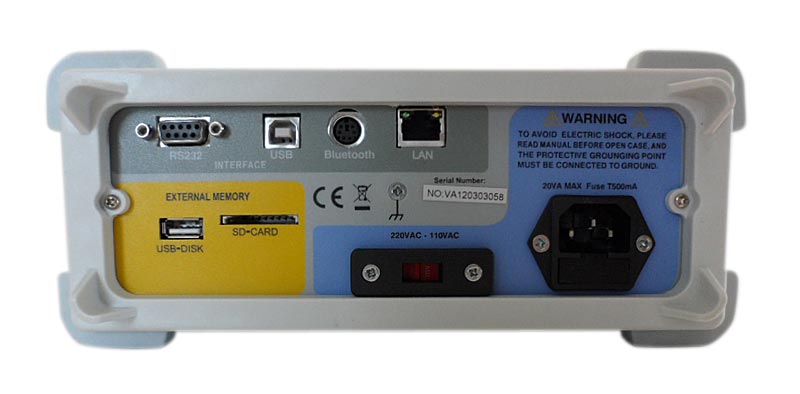

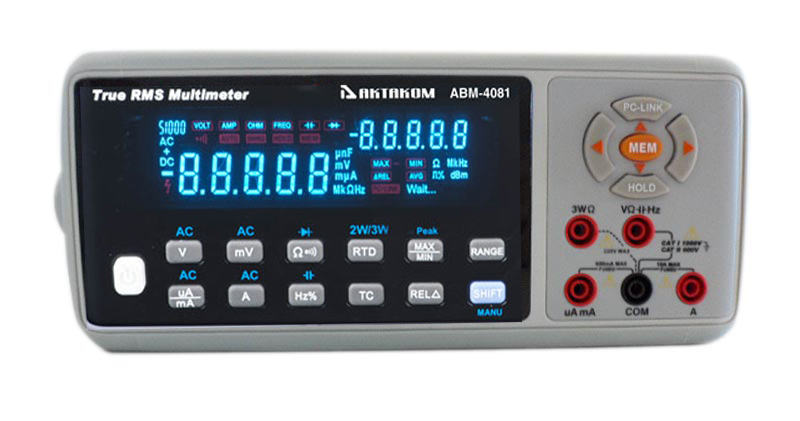

АВМ-4081 Настольный универсальный мультиметр. 4 1/2 разряда

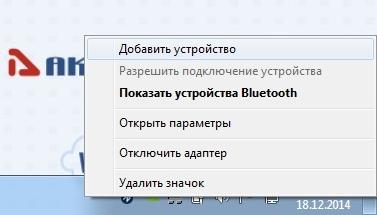

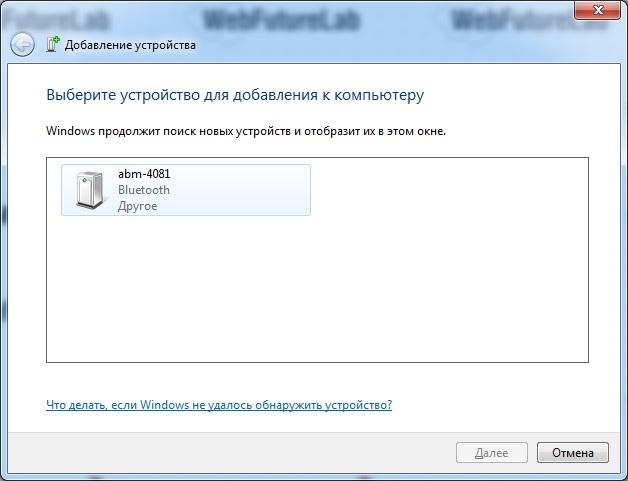

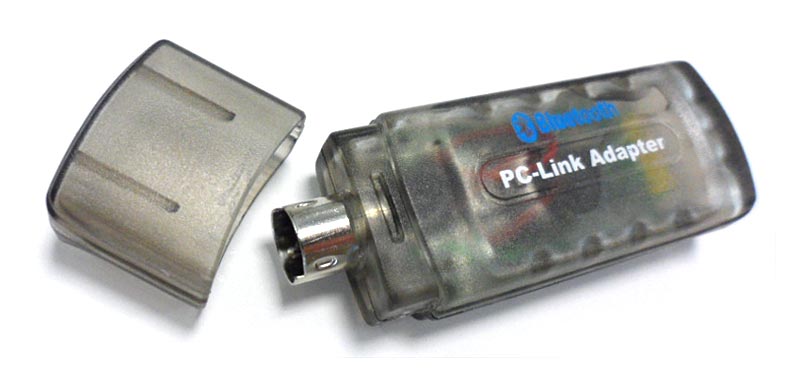

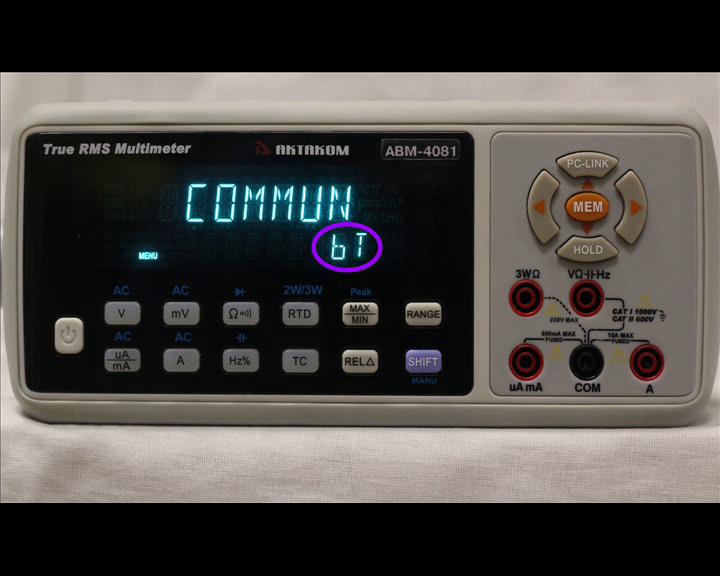

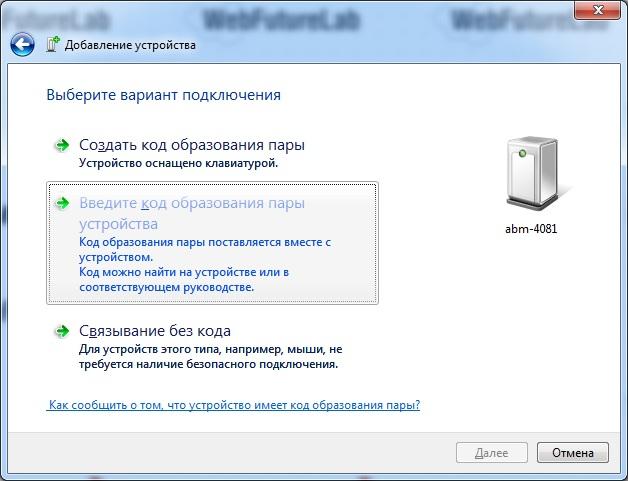

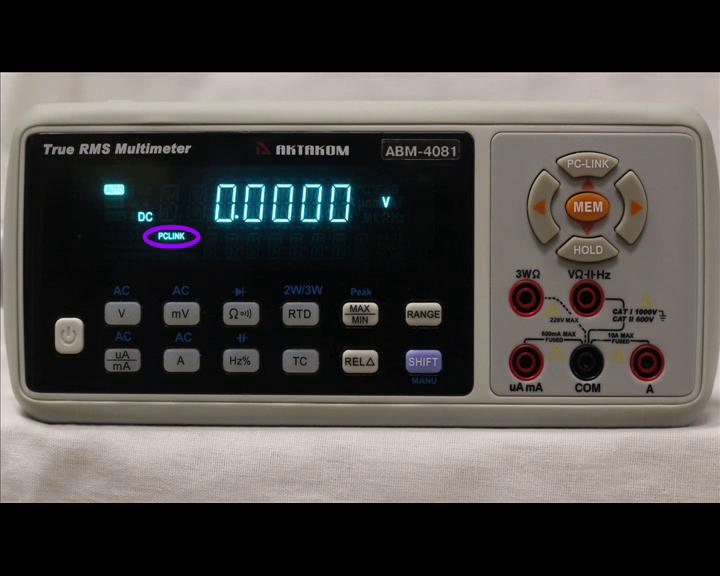

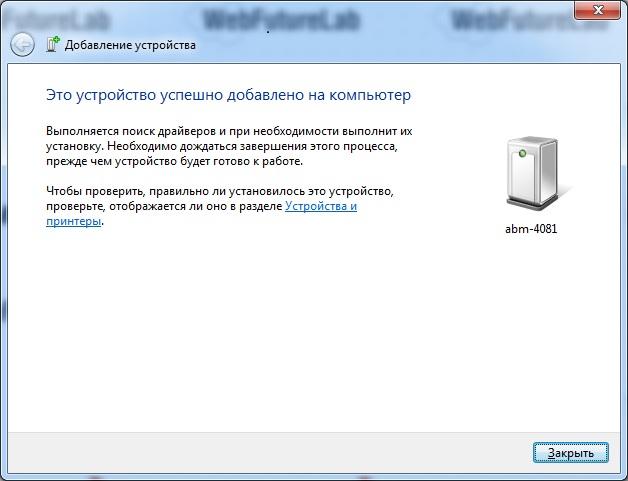

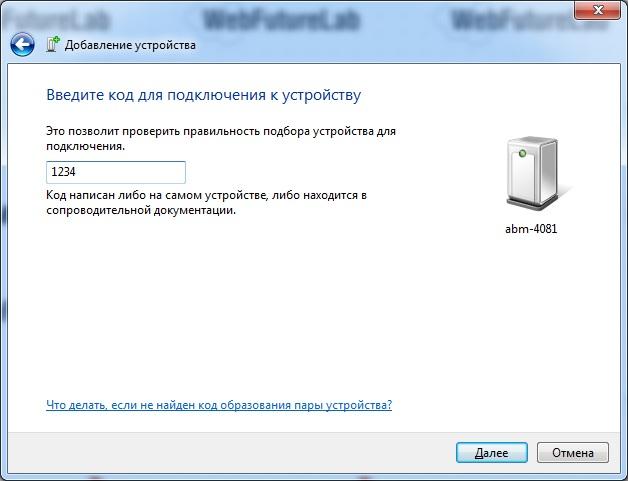

Программное обеспечение

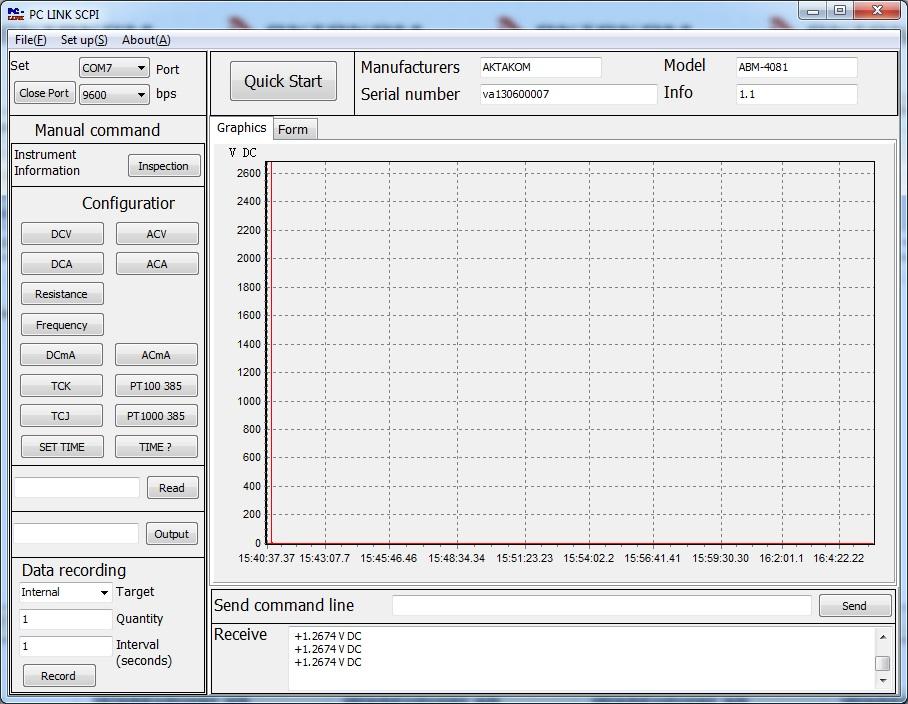

• ABM Light Aktakom ABM Light Программное обеспечение для настольного мультметра АВМ
  Версия: 1.0.0.2 | Дата изменения: 24.05.2019

Документация

• АВМ-4081 руководство по эксплуатации
  Редакция: 160321 | Дата изменения: 24.05.2019

Предупреждение. Нельзя подавать на вход напряжение выше 1000 В постоянного тока или среднеквадратичного значения переменного тока. Измерение высокого напряжения следует выполнять осторожно, чтобы избежать поражения электрическим током.

1. Включите питание прибора.
2. Вставьте красный измерительный щуп в гнездо VΩHz, а черный измерительный щуп в гнездо COM соответственно.

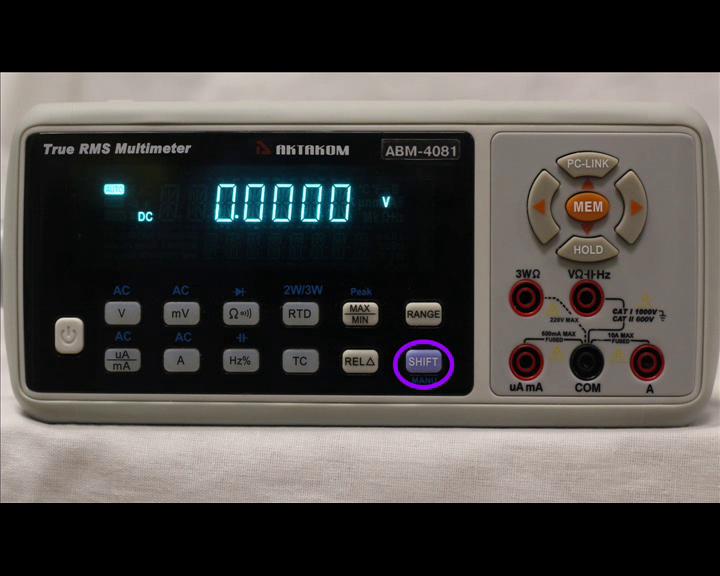

3. Для измерения напряжения постоянного тока в диапазоне 0,1 мкВ…600 мВ нажмите кнопку мV SHIFT выключатель в положение.
4. Для измерения напряжения переменного тока в диапазоне 0,1 мкВ…600 мВ нажмите кнопку SHIFT (индикатор SHIFT отобразится на дисплее), затем кнопку mV (индикатор «АС» отобразится на дисплее) в положение.
5. Для измерения напряжения постоянного тока в диапазоне 0,0001…1000 В нажмите кнопку V.
6. Для измерения напряжения переменного тока в диапазоне в диапазоне 0,0001…1000 В нажмите кнопку SHIFT (индикатор SHIFT отобразится на дисплее), затем кнопку V (индикатор «АС» отобразится на дисплее) в положение.
7. Нажатием кнопки RANGE установите выберите диапазон режим автоматического или ручного выбора диапазона измерений. При кратковременном нажатии происходит переключение в режим ручного выбора диапазона измерений. В режиме ручного выбора диапазона повторное кратковременное нажатие на кнопку RANGE изменяет текущий диапазон измерений. Если кнопку RANGE нажать и удерживать более двух секунд, измерительный прибор перейдет в режим автоматического выбора диапазонов.
8. Подключите красный и черный щупы к измеряемой цепи в любом порядке. При выполнении измерения напряжения постоянного тока, следует подключить красный щуп к положительной полярности измеряемого напряжения, а черный – к отрицательной.
9. Значение измеренного напряжения считывается с основного окна дисплея. В процессе измерения напряжения переменного тока на второстепенном дисплее отобразится частота сигнала. Если на дисплее отображаются символы «0L», это означает, что входное напряжение превышает текущий диапазон измерений и необходимо немедленно отключить красный и черный щупы от измеряемой цепи и выбрать более высокий диапазон измерений. Если при максимальном диапазоне измерений на дисплее отображаются символы «0L», это означает, что измеряемое напряжение превышает 1000 В и необходимо немедленно отключить красный и черный щупы от измеряемой цепи.

Предупреждение. Время измерения тока более 5 А не более 10 с с последующим перерывом не менее 15 минут.

1. Включите питание прибора.
2. Вставьте красный измерительный щуп в гнездо μAmA (при измерении силы тока в диапазоне 0,01… 6000 мкА) или в гнездо А (при измерении силы тока в диапазоне 0,1 мА…10 А), а черный измерительный щуп в гнездо COM соответственно.
3. Для измерения силы постоянного тока в диапазоне 0,01…6000 мкА нажмите кнопку μAmA.
4. Для измерения силы переменного тока в диапазоне 0,01…6000 мкА нажмите кнопку SHIFT (индикатор «SHIFT» отобразится на дисплее), затем кнопку μAmA (индикатор «SHIFT» погаснет, индикатор «АС» отобразится на дисплее).
5. Для измерения силы переменного тока в диапазоне 0,1 мА…10 А нажмите кнопку А.
6. Для измерения силы переменного тока в диапазоне в диапазоне 0,1 мА…10 А нажмите кнопку SHIFT (индикатор «SHIFT» отобразится на дисплее), затем кнопку А (индикатор «SHIFT» погаснет, индикатор «АС» отобразится на дисплее).
7. Нажатием кнопки RANGE установите выберите диапазон режим автоматического или ручного выбора диапазона измерений. При кратковременном нажатии происходит переключение в режим ручного выбора диапазона измерений. В режиме ручного выбора диапазона повторное кратковременное нажатие на кнопку RANGE изменяет текущий диапазон измерений. Если кнопку RANGE нажать и удерживать более двух секунд, измерительный прибор перейдет в режим автоматического выбора диапазонов.
8. Выключить питание измеряемой цепи, подключить последовательно красный и черный щупы в разрыв цепи и включить питание этой цепи.
9. Значение измеренного напряжения считывается с основного экрана дисплея. В процессе измерения силы переменного тока на второстепенном дисплее отобразится частота сигнала. Если на дисплее отображаются символы «0L», это означает, что входной ток превышает текущий диапазон измерений и необходимо немедленно отключить красный и черный щупы от измеряемой цепи и выбрать более высокий диапазон измерений. Если при максимальном диапазоне измерений на дисплее отображаются символы «0L», это означает, что измеряемый ток превышает 10 А и необходимо немедленно отключить красный и черный щупы от измеряемой цепи.

Предупреждение. При измерении внутреннего сопротивления и проверке целостности цепи следует убедиться, что питание проверяемой цепи отключено и все конденсаторы, подключенные к ней полностью разряжены. Диапазон измерений сопротивления составляет от 0 Ом до 60 МОм.

1. Включите питание прибора.
2. Вставьте красный измерительный щуп в гнездо VΩHz, а черный измерительный щуп в гнездо COM соответственно. Нажатием кнопки «Ω» выберите режим измерения сопротивления, «прозвонки» (активируется индикатор «») или тест диодов (активируется индикатор «»)
3. При измерении сопротивления нажмите кнопку RANGE чтобы установить необходимый диапазон измерений. Единица измерения сопротивления и положение запятой отображают значение текущего диапазона. В режиме измерении целостности цепи и теста диодов кнопка RANGE не функционирует.
4. Подключите красный и черный щупы к выводам резистора, и на экране дисплея отобразится значение измеренного сопротивления. Если на экране отображаются символы «0L», это означает, что сопротивление резистора превышает 60 МОм. При выполнении измерения целостности цепи следует подключить красный и черный щупы к проверяемой цепи. Если сопротивление между двумя точками ниже 50 – 60 Ом, раздастся сигнал зуммера, а на экране отобразится значение сопротивления. Если на экране отображаются символы «0L», это означает, что сопротивление цепи превышает 600 Ом.
5. При тестировании диода подключите красный щуп к аноду диода, а черный – к катоду диода. На дисплее должна отобразится величина падения напряжения на p-n переходе, смещенном в прямом направлении. Если отображаются символы «0L», то это указывает на обрыв или обратную полярность подключения p-n перехода.
6. При подключении красного щупа к катоду диода, а черного – к аноду, на дисплее должно отобразится символы «0L», что указывает на исправность p-n перехода при обратном смещении. В противном случае p-n переход пробит.

Примечание. При проверке сопротивления или целостности цепи в устройстве в первую очередь необходимо отключить питание устройства, а затем выполнять измерение. Так как в устройстве к измеряемому элементу (цепи) могут быть подключены другие параллельные схемы, то отображаемое значение сопротивления не обязательно соответствует фактическому значению сопротивления. При проверке диодов на печатной плате в первую очередь необходимо отключить питание печатной платы, а затем выполнять измерение.

Предупреждение. Перед измерением емкости конденсатора во избежание поражения электрическим током следует убедиться, что конденсатор полностью разряжен.

1. Включите питание прибора
2. Вставить красный измерительный щуп в гнездо VΩHz, а черный измерительный щуп в гнездо COM соответственно.
3. Нажмите кнопку SHIFT, затем Hz%.
4. С помощью кнопки RANGE установить автоматический или ручной выбор диапазона измерений.
5. Подключить красный и черный щупы к выводам конденсатора; если конденсатор разнополярный, то красный щуп следует подключить к положительному выводу конденсатора, а черный – к отрицательному.
6. Измеренное значение емкости считывается с экрана дисплея. Если значение емкости > 63 мкФ, на экране отобразятся символы «0L», а при значении емкости < 0,1 пФ отобразится ноль.

Примечание: При измерении емкости конденсаторов в диапазоне 600…63000 мкФ прибору требуется относительно долгое время для заряда/разряда конденсатора, поэтому обновление измеренного значения происходит относительно медленно.

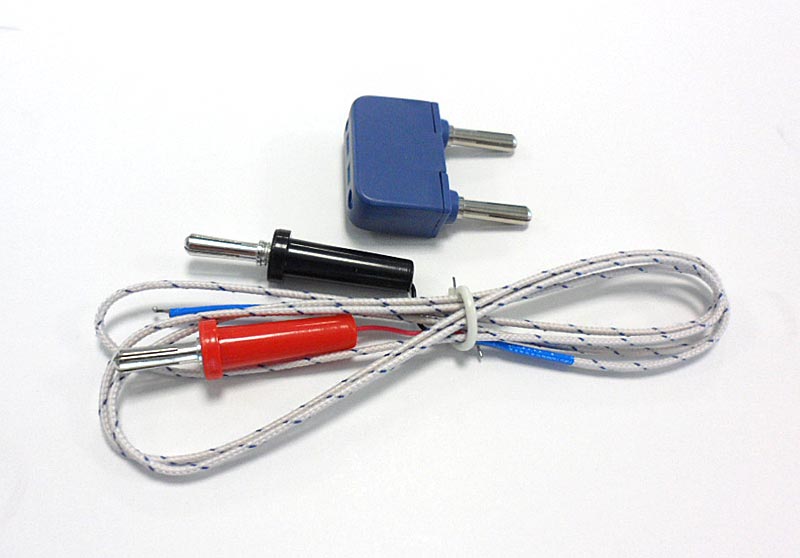

1. Включите питание и нажмите кнопку TC, чтобы выбрать нужный тип термопары. На выбор предоставляется 8 типов.
2. Подключите положительную клемму термопары к разъёму «VΩHz», отрицательную – к «COM».
3. В процессе измерения TC (технических характеристик) подключите красный щуп к положительно полярности измеряемой термопары, чёрный – к отрицательной.
4. Вы увидите измеренное значение термпературы на основном дисплее, на вспомогательном дисплее будут отображены данные о комнатной температуре. Если на основной дисплее высветится «OL» – измеряемая температура превышает диапазон прибора, или же подключение нестабильно – необходимо устранить термопару от измеряемой среды. При измерении термопары в ручном диапазоне кнопку RANGE нажимать не нужно.

Примечание: Если щуп находится навесу, на основном дисплее высветится надпись OL. Вы должны выбрать тут тип термопары для измерения, который использовали. Нажмите на кнопку TC, чтобы включить термопару. На вспомогательном дисплее отобразится внешняя температура.

1. Включите прибор и нажмите кнопку RTD, чтобы выбрать тип датчика. Предлагается 8 типов на выбор. Тип 385 или 392 вы можете настроить в настройках меню. Чтобы переключится в двухпроводной или трёхпроводной режим измерения, нажмите SHIFT+RTD.
2. Если вы выберите двухпроводное подключение, вставьте красный вывод датчика в разъём VΩHz и чёрный – в COM. Если трёхпроводное – компенсационная клемма датчика соединяется с разъёмом 3WΩ, VΩHz – красный вывод датчика, COM – черный вывод датчика.
3. При подключении датчика к разъёмам RTD, на основном дисплее высветится показатели температуры. Второстепенный дисплей покажет тип RTD и информацию по двухпроводному и трёхпроводному подключению.
4. При проведении измерения RTD, подключите красный и чёрный щупы к двум разъёмам RTD, на основном дисплее высветится показатели температуры. Второстепенный дисплей покажет тип RTD и информацию двухпроводному и трёхпроводному измерениям. Если на основной дисплее высветится OL – измеряемая температура превышает диапазон прибора, или же подключение нестабильно – необходимо устранить датчик из измеряемой среды.

Примечание: При измерении RTD в ручном диапазоне кнопку RANGE нажимать не нужно.

1. Подключить щупы к цепи или к выводам элемента, значение параметра которых являются опорными для дальнейших относительных измерений.
2. Нажать кнопку RELΔ для включения режима относительных измерений и фиксации в приборе опорного значения.
3. Далее подключить щупы к измеряемой цепи или к выводам элемента, которые сравниваются с опорным, для измерения. Отображаемое на дисплее значение вычисляется по формуле:
   Отображаемое значение = текущее измеренное значение – опорное значение
   Если отключить щупы от измеряемой цепи или выводов элемента при выполнении измерений напряжения, силы тока и ёмкости, то на дисплее отобразиться опорное значение, при выполнении измерений сопротивления на дисплее отобразятся символы «0L».
4. Для выхода из режима относительного измерения повторно нажать кнопку RELΔ.

Примечание: В этом режиме могут быть выполнены любые измерения, за исключением измерений частоты, коэффициента заполнения и проверки диодов.

1. При нажатии на кнопку MAX/MIN прибор устанавливается в состояние записи и отображения на дополнительном окне дисплея максимального значения, минимального значения. Прибор измеряет текущее входное значение величины и постоянно сравнивает его с записанными величинами, при необходимости обновляя записанные значения.
2. Следующее кратковременное нажатие на кнопку MAX/MIN переключает между режимами регистрации максимального, минимального значения. Для выхода из этого режима необходимо нажать и удерживать кнопку MAX/MIN более двух секунд.
3. Если нажать кнопки SHIFT, затем MAX/MIN прибор войдёт в режим измерения пикового значения для режимов измерения напряжения или тока. В случае, если входное напряжение синусоиды 1 В, функция пикового захвата достигает максимального пикового значения в 1,414 В минимального в -1,414 В в идеале. Нажмите SHIFT + MAX/MIN в режиме пикового значения, чтобы выйти из пикового режима.

Примечание: Пиковый режим недоступен при измерении напряжения постоянного/переменного тока в диапазоне 0,1 мкВ…600 мВ, сопротивления, температуры, частоты, ёмкости и тестирования диодов.

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнёзда для измерения тока.
   • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
   • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Это может привести к повреждению прибора и частичной или полной потере его работоспособности
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.
