АТК-6010 Указатель чередования фаз

Ваша корзина пуста

Диапазон напряжений 110...480 В; частотный диапазон 40...70 Гц. Время тестирования 480 В - 4 мин./ 220 В - 30 мин. / 110 В - продолжительное. Диэлектрическая прочность 2000 В; сопротивление изоляции 100 МОм. Длина тестовых проводов 1,2 м. Отклонение ±15° (горизонтальное). Плавкий предохранитель 0,5А /700 В. Питание от тестируемой цепи. Габаритные размеры 70х95х55 мм. Масса 280 г.

Снято с производства
Замена: АСМ-6060

Розничная цена (вкл. НДС):  недоступно

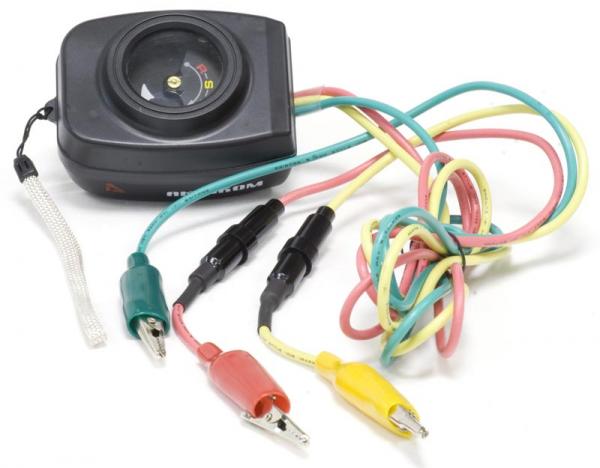

Определение чередования фаз при подключении трёхфазных приёмников (асинхронных и синхронных двигателей, приводов, аппаратов защиты, счетчиков и т.п.). Прибор имеет стрелочный индикатор, срабатывающий при наличии напряжения в сети, защищён от повреждения плавким предохранителем, легко помещается в карман и весит всего 280 г.

Технические характеристики

  • диапазон напряжений: 110...480 В;
  • частотный диапазон: 40...70 Гц.
  • время тестирования:
    • 480 В - 4 мин.
    • 220 В - 30 мин.
    • 110 В - продолжительное.
  • диэлектрическая прочность изоляции: 2000 В;
  • сопротивление изоляции: 100 МОм.
  • длина тестовых проводов: 1,2 м.
  • отклонение: ±15° (горизонтальное).
  • плавкий предохранитель: 0,5А /700 В.
  • питание: от тестируемой цепи.

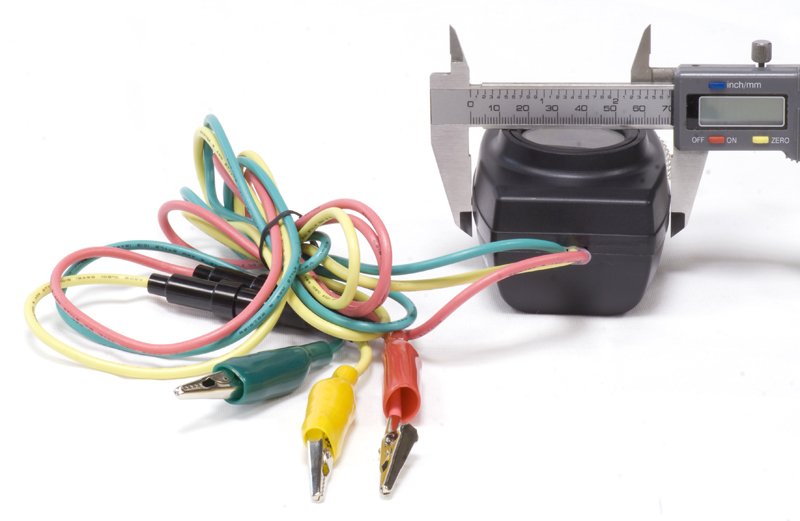

  • габаритные размеры: 70х95х55 мм.
  • масса: 280 г.
  • Габаритные размеры в упаковочной таре 120х70х150, вес 0,41 кг.

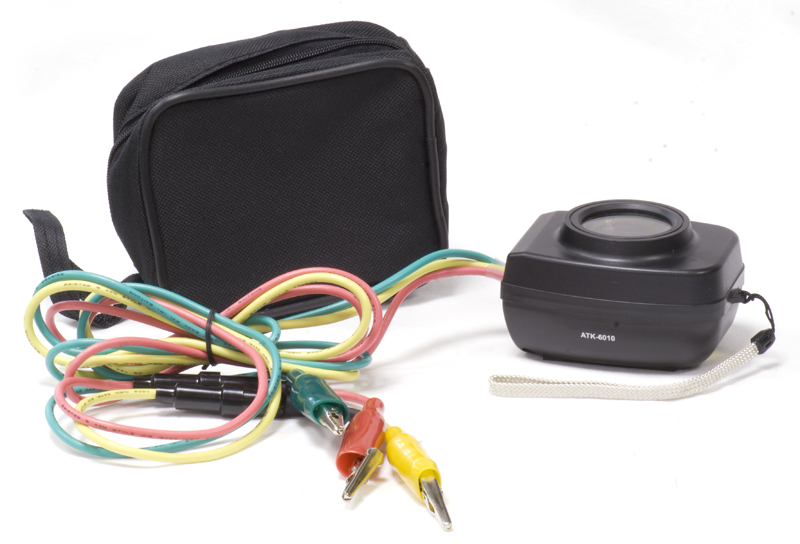

Стандартная комплектация

  • Прибор
  • Плавкий предохранитель
  • Техническая документация
  • Кейс для переноски

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Как убедиться, что указатель чередования фаз АТК-6010 работает правильно?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АТК-6010 руководство по эксплуатации
      Редакция: 151016 | Дата изменения: 24.05.2019
    Наверх

    Как убедиться, что указатель чередования фаз АТК-6010 работает правильно?

    Для проверки правильности работы прибора, подключите его к сети с правильной последовательностью чередования фаз и убедитесь, что указатель вращается по направлению стрелки.

    1. Подсоедините прибор к фазам трёхфазной сети с помощью тестовых кабелей и зажимов «крокодил».
    2. Если указатель вращается по стрелке, то порядок чередования подключенных фаз: R (красный) – S (жёлтый) – T (зелёный).

    Прибор предусматривает эксплуатацию в горизонтальном положении (максимальный угол наклона ±15°). Несоблюдение данного условия может привести к перекосу вращающегося указателя и неверным результатам тестирования.


    Наверх

    Документация

    АТК-6010 руководство по эксплуатации
    Редакция: 151016 | Дата изменения: 24.05.2019
    Читать/Загрузить

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
