DP-08VF Дифференциальный пробник

Ваша корзина пуста

Дифференциальный пробник: позволяет гальванически развязывать каналы осциллографа. Частота до 150 МГц. Максимальное входное напряжение 400 В DC+ACпик (280 Вскз). Входной импеданс 20 МОм / 5 пФ. Коэффициенты деления x20, x200. Питание: внешний источник 5 В

Розничная цена (вкл. НДС): 90 996,00 руб.

В корзину Быстрый заказ

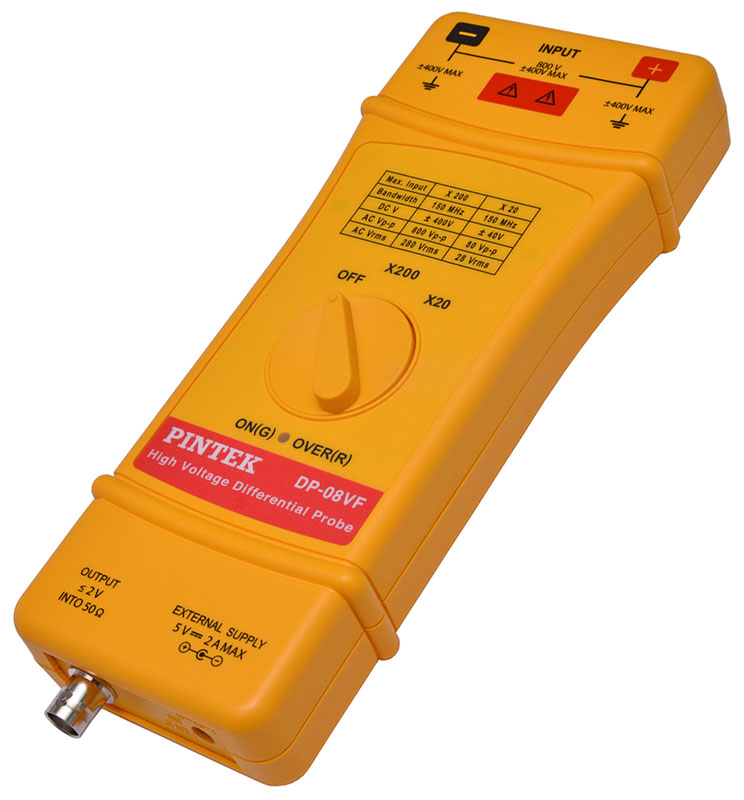

Пробник DP-08VF является дифференциальным пробником для осциллографов и обеспечивает гальваническую развязку каналов.

Технические характеристики

Максимальное дифференциальное напряжение (DC+ACпик): 800 Вп-п
Полоса частот (50 Ом, -3 дБ): DC…150 МГц
Точность: 2%
Максимальное напряжение между разъемом и землей: 140 Вскз
Максимальное рабочее напряжение (DC+ACпик):
≤80 Вп-п на ослаблении x20 (28,3 Вскз или ±40 В DC)
≤800 Вп-п на ослаблении x200 (283 Вскз или ±400 В DC)
Аттенюатор: x20, x200
Входной импеданс:
дифференциальный: 20 МОм / 5 пФ
разъем/земля: 10 МОм/ 10 пФ
Выходной импеданс: 50 Ом
Максимальное выходное напряжение: ±2 В (50 Ом)
Время нарастания: 4 нс
Максимальный ток потребления: 500 мА

Основные характеристики

Питание: сетевой адаптер 5 В
Размеры, мм: 220х85х30
Вес, г: 450

Стандартная комплектация

Вопросы и ответы

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Какие материалы для данного прибора доступны на сайте АКТАКОМ?
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения: Документация DP-02VF, 08VF, 16VF паспорт изделия Редакция: 210122 \| Дата изменения: 26.01.2021 Наверх

Документация

DP-02VF, 08VF, 16VF паспорт изделия

Редакция: 210122 | Дата изменения: 26.01.2021

Читать

1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.

2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.

3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.

4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.

* в рабочее время по рабочим дням

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
