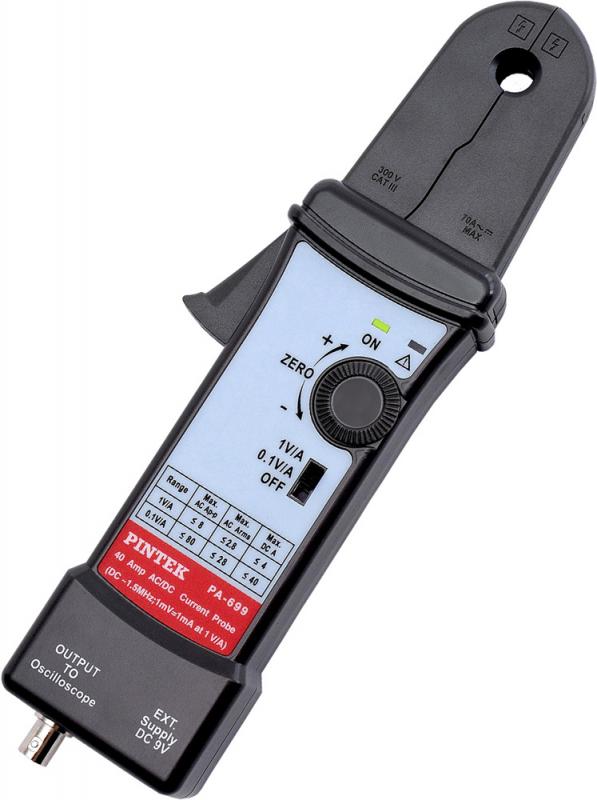

Токовый пробник для осциллографов. Охват 10,3 мм. Максимальный ток DC ± 40 A; AC 80 Ап-п / 28 А скз. Частотный диапазон DC...1,5 МГц. 2 диапазона: 100 мВ/А, 1 В/А. Точность 3% (<8 A). Время нарастания 0,23 мкс. Макс. рабочее/плав. напряжение 300В CAT III/600В CAT II. Питание - 9 В. Габаритные размеры 262х81х36 мм. Вес 310 г.
Токовые пробники предназначены для регистрации тока и последующего преобразования его в соответствующий сигнал напряжения с подачей на вход осциллографа. Токовые пробники серии PA-6xx могут с высокой точностью и разрешением измерять значения как постоянного (до 100 А), так и переменного (до 200 А п-п) тока в широком диапазоне частот (до 1,5 МГц).
Общие характеристики
Максимальный ток
40 A (DC)
80 Aпик-пик (AC)
Частотный диапазон
DC - 1,5 МГц (-3 дБ)
Токовые диапазоны
100 мВ/А; 1 В/А
Точность
±(3%+10 мA) на диапазоне 1 В/A (10 мА...8 А)
±(4%+100 мA) на диапазоне 100 мВ/A (100 мА...80 А)
Разрешение
≥1 мА
Время нарастания
0,23 мкс
Питание

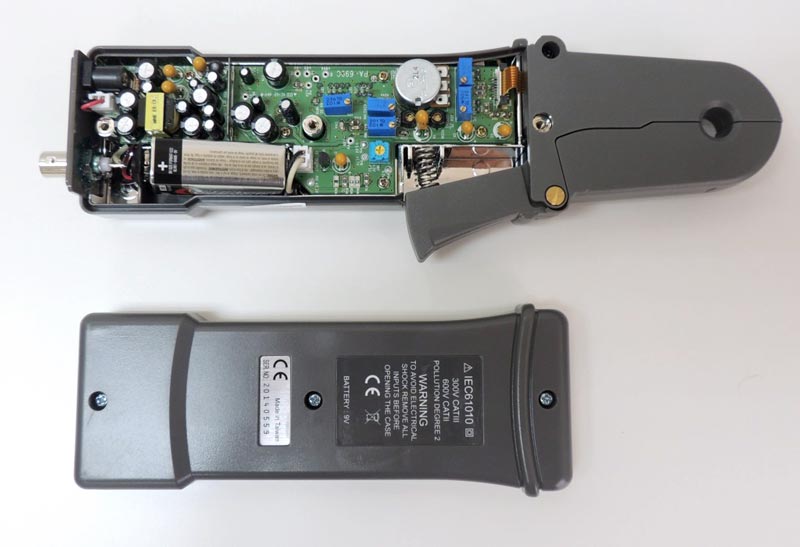

9 В , типа "Крона"
Габаритные размеры
262 х 81 х 36 мм
Максимальный обхват
10,3 мм
Длина кабеля
100 см
Вес
310 г
Таблица максимальных значений
Макс. значение тока, А
Макс. рабочее
напряжение, В
Макс. плавающее
напряжение, В
Диапазон 50 мВ/А
Диапазон 500 мВ/А
DC
40
4
600
600
DC+ACпик
40
4
600
600
ACпик
40
4
600
600
ACпик-пик
80
84
1200
---
RMS CAT III
28
2,8
600
600
RMS CAT II
28
2,8
600
600
RMS CAT I
28
2,8
600
600

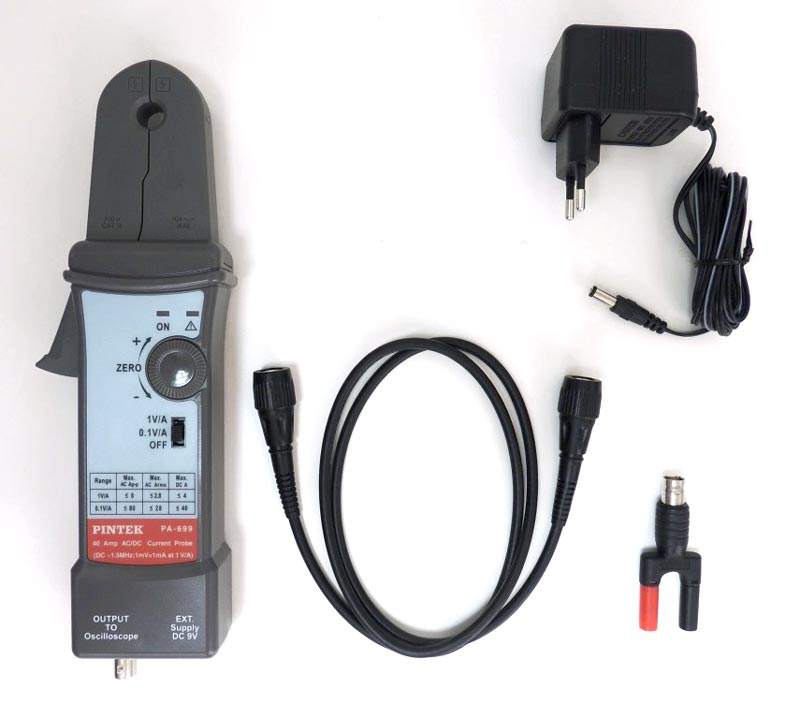

Стандартная комплектация
Токовый пробник
Изолированный кабель BNC-BNC
Адаптер BNC – 2 разъёма
Адаптер питания 9 В DC
Эксплуатационный документ

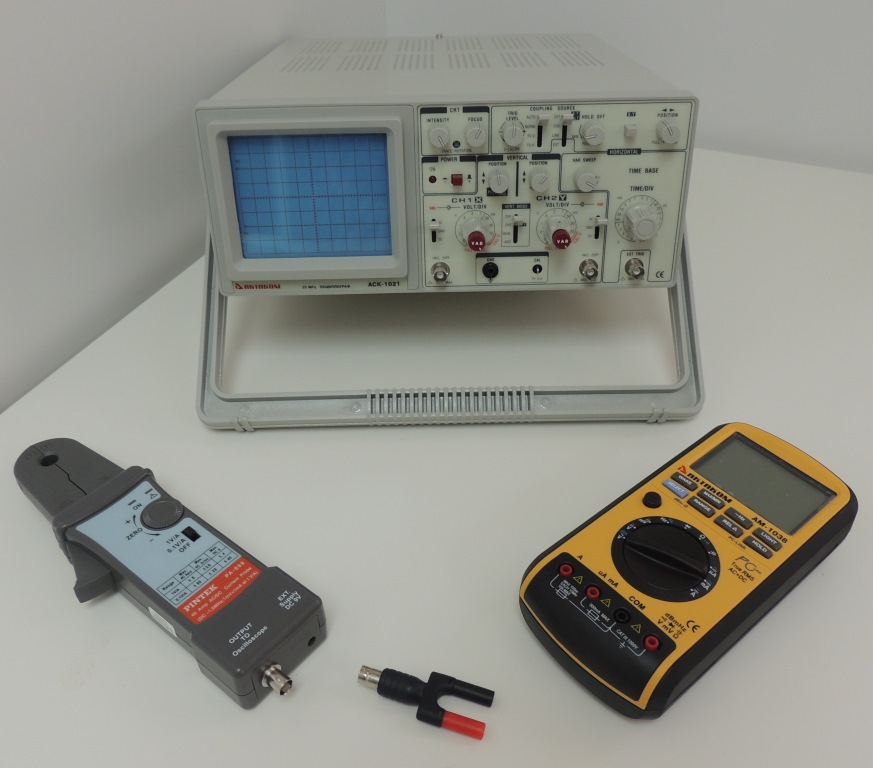

PA-699 Токовый пробник для осциллографов и мультиметров
1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.
3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.
4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.
* в рабочее время по рабочим дням
Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
