АМЕ-1204 Измеритель температуры USB - базовый комплект

 Ваша корзина пуста

4 (8)-канальный компьютерный измеритель температуры предназначен для удаленного многоканального контроля температуры в диапазоне от –55 до +125 °С в корпусах компьютеров, жилых и производственных помещениях, морозильных камерах, температурного мониторинга технологических объектов и др.

Снято с производства
Замена:
USB (Universal Serial Bus)

Розничная цена (вкл. НДС):  недоступно

USBLabVIEW

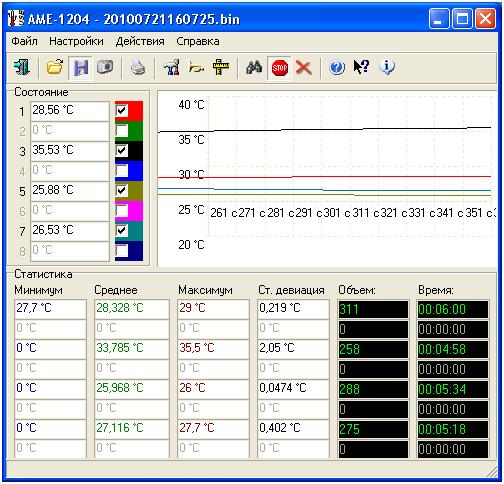

АМЕ-1204 - малогабаритное электронное устройство для удаленного многоканального контроля температуры в диапазоне от –55 до +125 °С в корпусах компьютеров, жилых и производственных помещениях, морозильных камерах, температурного мониторинга технологических объектов и др. Программное обеспечение (Windows XP) обеспечивает поканальную индикацию графиков на экране в реальном масштабе времени, 2-х уровневую тревожную сигнализацию, протоколирование результатов измерений с заданным интервалом времени.

  • до 8 каналов регистрации температуры
  • высокая точность измерения
  • 2 уровня тревожной сигнализации
  • настраиваемая частота сбора информации
  • связь с персональным компьютером по USB 1.1

Технические параметры

  • диапазон измеряемых температур –55...+125 °С
  • максимально количество каналов измерения – 8
  • максимальное удаление датчиков от компьютера 30 м
  • время опроса одного датчика не более 1 с
  • основная погрешность измерения температуры ±0,5 °C
  • питание от USB-порта компьютера
  • габаритные размеры 55x35x20 мм

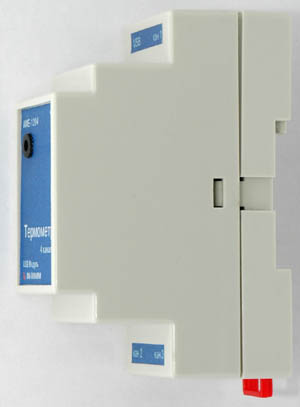

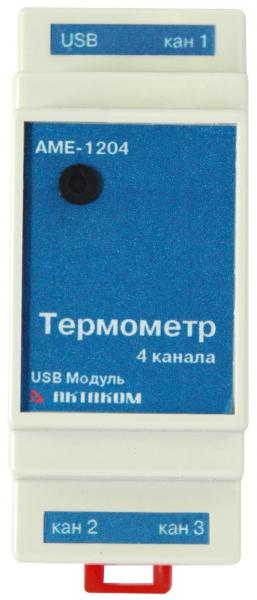

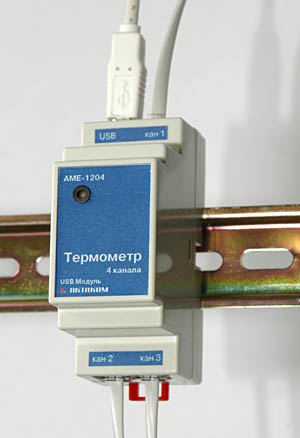

4-канальный компьютерный измеритель температуры АКТАКОМ АМЕ-1204 4-канальный компьютерный измеритель температуры АКТАКОМ АМЕ-1204

Стандартная комплектация

  • Прибор (модуль)
  • Краткое описание
  • Руководство по эксплуатации *
  • Упаковка

*Руководство по эксплуатации в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки руководства по эксплуатации перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Дополнительная комплектация

  • до 8 температурных датчиков:
    • проходной датчик температуры воздуха АРС-0105-ТT
    • малогабаритный датчик температуры поверхности АРС-0105-ТМ
  • разветвитель для монтажа АРС-0105-КТ
  • кабели для соединения датчиков между собой АРС-0105-К1(1 м), АРС-0105-К2 (2 м), АРС-0105-К3 (3 м), АРС-0105-К5 (5 м), АРС-0105-К30 (30 м)
  • Программное обеспечение ADLM-W Aktakom Data Logger Monitor Программное обеспечение

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Статьи о продукции АКТАКОМ

Новые возможности USB-лаборатории АКТАКОМ

Вначале 2006 года произошло очередное расширение функциональных возможностей USB-лаборатории АКТАКОМ. В модельном ряду USB-лаборатории появились новые приборы — модули управления и ввода/вывода данных. Все новые устройства обеспечивают объединение данных и комплексное взаимодействие в рамках среды графического программирования LabVIEW. До сих пор приборы USB-лаборатории были ориентированы на решение, как правило, традиционных измерительных задач в сфере исследований, диагностики и ремонта электронного оборудования. Расширение USB-лаборатории и ее функциональных возможностей за счет описанных модулей позволяет с успехом применять входящие в ее состав приборы для задач автоматизации испытаний и тестирования разнообразного оборудования в автоматическом режиме.

Удаленное управление приборами USB-лаборатории АКТАКОМ

Важнейшей характеристикой виртуальных (PC-based) приборов является способ их связи с базовым компьютером. Например, виртуальный прибор, подключаемый к компьютеру по интерфейсу USB имеет совершенно иные возможности, чем точно такой же прибор, требующий подключения к шине ISA или к последовательному COM-порту. В этой статье мы постараемся разобраться, что представляет собой возможность удаленного управления и что она дает нового. Речь идет о доступе к приборам USB-Лаборатории АКТАКОМ через Интернет-сервер.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • При использовании измерителя температуры Актаком АМЕ-1204 я сменил компьютер (ПК) и устройство не подключается. Как подключить устройство к новому ПК?
  • Как правильно подключать термодатчики к модулю АМЕ-1204?

    • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Программное обеспечение

    • ADLM-W Aktakom Data Logger Monitor Программное обеспечение
      Версия: 1.0.1.3 | Дата изменения: 01.08.2019

    Документация

    • АМЕ-1204 руководство по эксплуатации
      Редакция: 130801 | Дата изменения: 24.05.2019
    Наверх

    При использовании измерителя температуры Актаком АМЕ-1204 я сменил компьютер (ПК) и устройство не подключается. Как подключить устройство к новому ПК?
    Новые модели компьютеров могут не работать с AME-1204 при непосредственном подключении. В этом случае при подключении по USB, устройство АМЕ-1204 может обнаруживаться не корректно и драйвер не устанавливается. Для установления работающего соединения рекомендуем воспользоваться подключением устройства через USB хаб c источником питания (адаптером). Например, можно воспользоваться USB хабом D-Link DUB-H4 USB 2.0 Hub или аналогичным. Можно также воспользоваться измерителями температуры Актаком АМЕ-1214 или Актаком АМЕ-1274.
    Наверх

    Как правильно подключать термодатчики к модулю АМЕ-1204?

    Проблема: при подключении температурных датчиков, показания температуры в окне ПО обнуляются.

    Модуль АМЕ-1204 позволяет получать данные с 8-ми датчиков температуры в реальном времени. Для этого необходимо дополнительно к первому (встроенному) датчику, подключить к прибору 7 внешних термодатчиков (проходных АРС-0105-ТТх или концевых АРС-0105-ТМх) с порядковым номером (х) от 2 до 8. При этом повторение номеров не допускается, иначе показания в поле «Состояние» окна программы обнуляются.

    Внешние термодатчики отличаются только номером (адресом), который заложен в микросхему. Датчик №1 в данном модуле – встроенный. Входные каналы (не путать с номером датчика) независимы, т.е. цепочку последовательно соединённых проходных датчиков можно подключить к любому из 3-х входных каналов.

    Для подключения проходных датчиков ВСЕ промежуточные кабели должны быть обычными, а НЕ КРОССОВЕРНЫМИ! Это специфика шины и протокола. Т.е. если смотреть на прозрачные разъёмы RJ11 кабеля, цветовая последовательность жил должна быть одинаковой (см. фото).

    • Если показания обнуляются при подключении одного лишь кабеля RJ-11 – кабель закорочен.
    • Если показания обнуляются при подключении к кабелю датчика – кабель перекрёстный (возможно при обжимке не той стороной надели разъём RJ11) – работать не будет.

    Ограничения (физические) - суммарная длина кабелей при последовательном соединении: не более 30 м.

    Датчики можно подключать «на горячую», т.е. во время работы модуля после его подключения к USB ПК и обнаружения программой. Отключение датчика от работающего модуля вызывает скачок показаний в ПО (может срабатывать сигнализация ПО).


    Наверх

    Программное обеспечение

    Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

    ADLM-W Aktakom Data Logger Monitor Программное обеспечение
    Программное обеспечение ADLM-w предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на компьютере. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026
    Версия: 1.0.1.3 | Дата изменения: 01.08.2019
    Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения.
    		 Загрузить

    ¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

    Документация

    АМЕ-1204 руководство по эксплуатации
    Редакция: 130801 | Дата изменения: 24.05.2019
    		Читать/Загрузить

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
