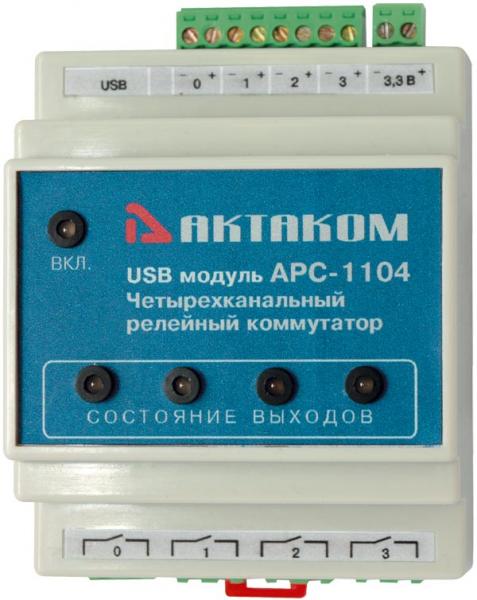

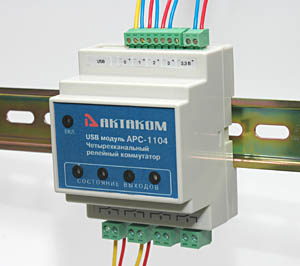

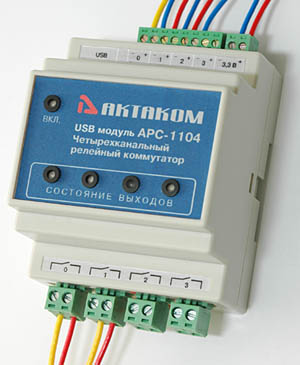

Модуль дискретного ввода и релейного вывода четырехканальный предназначен для ввода дискретных данных по четырем независимым каналам и релейной коммутации по четырем каналам (контакты замкнут-разомкнут). Все входные и выходные каналы являются независимыми. Выполнен в стандартном электротехническом корпусе. Имеет возможность крепления на DIN-рейку.

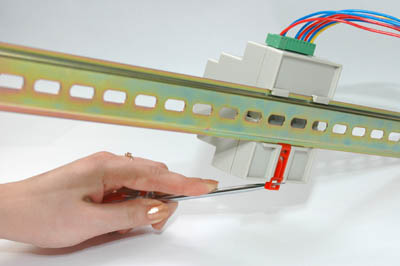

Модуль предназначен для ввода дискретных данных по четырем независимым каналам и релейной коммутации по четырем каналам (контакты замкнут-разомкнут). Все входные и выходные каналы являются независимыми. Выполнен в стандартном электротехническом корпусе. Имеет возможность крепления на DIN-рейку. Для подключения внешних соединений применяются легко съемные винтовые терминалы. Имеется один выход напряжением 3 В для питания внешних цепей дискретного ввода или элементов коммутации. Выходное напряжение гальванически не связано с внутренними цепями модуля и интерфейса USB.
Количество каналов коммутации (замыкание / размыкание)
4
Коммутируемое напряжение:
Переменное
220 В /5 А
Постоянное
30 В/ 5 А
Выходное напряжение для питания внешних цепей дискретного ввода или элементов коммутации
3,3 В
Максимальный выходной ток
10 мА
Интерфейс связи к ПК
USB 1.1
Питание модуля
от интерфейса USB
Ток потребления
до 120 мА
Возможности программного обеспечения

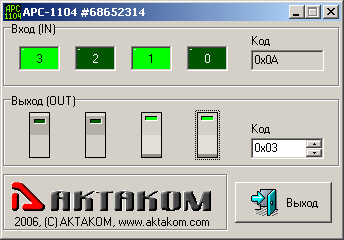

Программа ручного управления модулем, с журналом событий (ведения протокола событий прибора в текстовой форме), работает в обычной среде Windows.

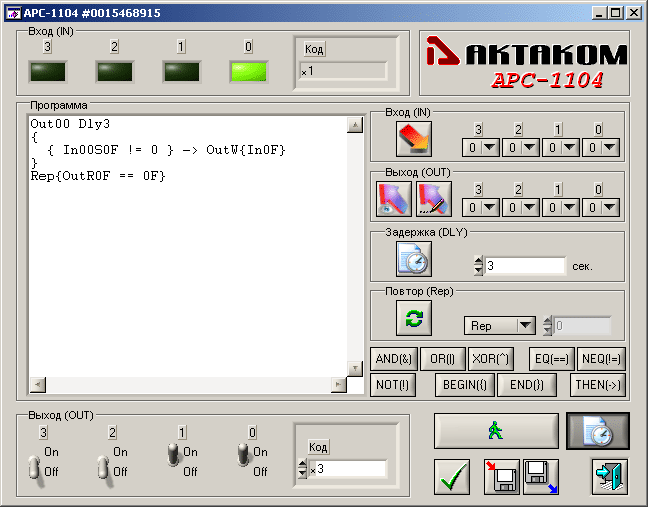

Программа ручного управления модулем с возможностями автоматизированного или автоматического управления модулем, на основе языка скриптового управления коммутатором. Таким образом обеспечивается программирование логики обработки входных событий и правил коммутации на основе встроенного логического языка. См также описание языка.
Библиотека инструмента с соответствующим функциональным деревом. Файлы: APC1104_32.dll, APC1104.h и APC1104.fp. Библиотека может быть использована в любой среде программирования без дополнительных драйверов National Instruments, необходимо только установить драйвер AKTAKOM USB Lab и его библиотеку aunusb.dll. К библиотеке также прилагается файл справки, дублирующий справочную информацию из функционального дерева. Все остальные части программного обеспечения используют эту библиотеку.

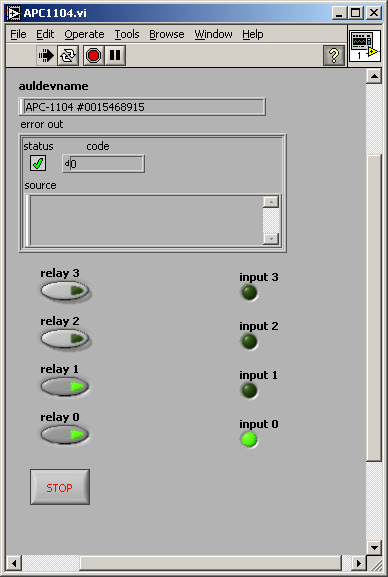

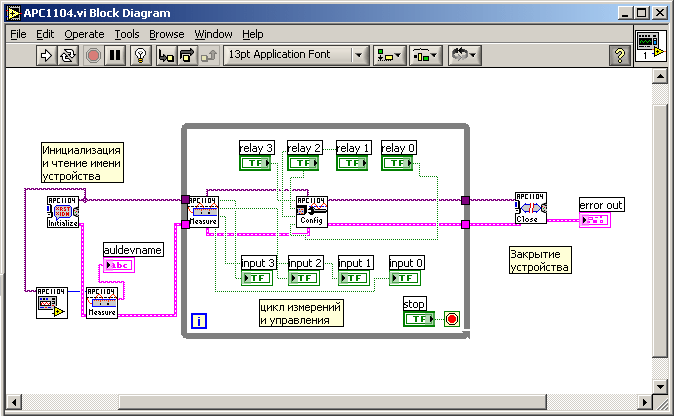

Палитра функций (APC1104.llb), структура меню (APC1104_xx.mnu) и пример инструмента (APC1104 example.vi) для LabVIEW. Позволяют использовать модуль в среде графического программирования LabVIEW. Пример инструмента реализует только базовые возможности прибора (идентификация, чтение состояния и управление выходами).
Вначале 2006 года произошло очередное расширение функциональных возможностей USB-лаборатории АКТАКОМ. В модельном ряду USB-лаборатории появились новые приборы — модули управления и ввода/вывода данных. Все новые устройства обеспечивают объединение данных и комплексное взаимодействие в рамках среды графического программирования LabVIEW. До сих пор приборы USB-лаборатории были ориентированы на решение, как правило, традиционных измерительных задач в сфере исследований, диагностики и ремонта электронного оборудования. Расширение USB-лаборатории и ее функциональных возможностей за счет описанных модулей позволяет с успехом применять входящие в ее состав приборы для задач автоматизации испытаний и тестирования разнообразного оборудования в автоматическом режиме.
Важнейшей характеристикой виртуальных (PC-based) приборов является способ их связи с базовым компьютером. Например, виртуальный прибор, подключаемый к компьютеру по интерфейсу USB имеет совершенно иные возможности, чем точно такой же прибор, требующий подключения к шине ISA или к последовательному COM-порту. В этой статье мы постараемся разобраться, что представляет собой возможность удаленного управления и что она дает нового. Речь идет о доступе к приборам USB-Лаборатории АКТАКОМ через Интернет-сервер.
Полный комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Версия: 1.0.3.1 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения.
Базовый комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Версия: 1.0.3.1 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты.
