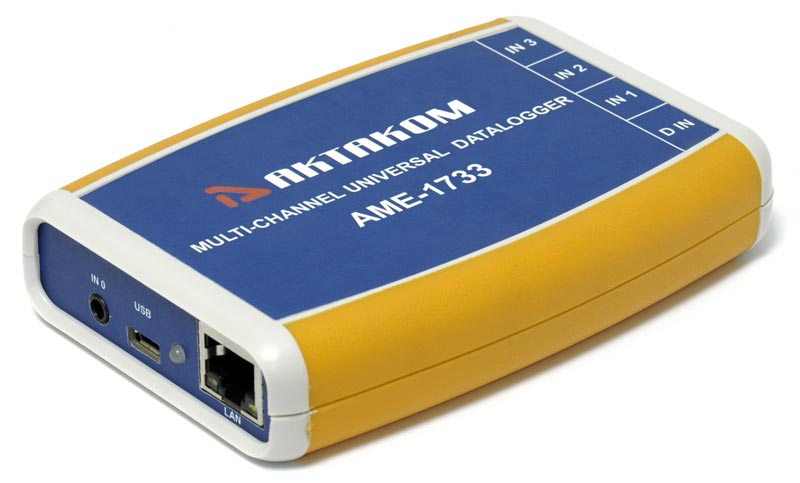

АМЕ-1733 3-канальная USB/LAN система мониторинга

Ваша корзина пуста

Mодуль измерительный АМЕ-1733 представляет собой основу систем для низкоскоростного непрерывного аналогово – цифрового преобразования по нескольким входным каналам с интерфейсами USB и LAN. Имеет 3 аналоговых входных каналов. Один цифровой 4-проводный (I²C) канал. Имеется вход внешней синхронизации. Максимальная частота преобразования 5 раз в секунду по каждому аналоговому каналу. Максимальное входное напряжение аналогового канала 2.3 В. Питание модуля 5 В.

Розничная цена (вкл. НДС): недоступно

Измерительный модуль Актаком АМЕ-1733 представляет собой базовый блок систем для низкоскоростного непрерывного аналогово-цифрового преобразования по нескольким аналоговым входным каналам, с передачей данных в ПК по интерфейсам USB и LAN. К входным аналоговым входам могут подключаться различные приборные датчики по двух проводной схеме с общей землей. Датчики должны иметь выход по напряжению. Для каждого входа может быть определен любой тип датчика, что позволяет построить на основе данного модуля различные комбинированные мониторинговые системы.

Один цифровой канал (4-проводной типа I²C) предназначен для подключения различных внешних плат или датчиков с цифровым выходом. Вход синхронизации предназначен для запуска или остановки процессов преобразования данных в модуле или формирования отметки времени при проведении измерений
Все управление модулем и передача данных из него осуществляется через интерфейсы USB и LAN.
Питание модуля 5 В осуществляется от разъема интерфейса USB. Модуль не имеет гальванической развязки по аналоговым входам, цифровому интерфейсу, входу синхронизации, питанию 5 В и интерфейсу USB. Гальваноразвязка (модуля от ПК) реализована в интерфейсе LAN.
Типичное применение модуля АМЕ-1733 в системе с 3-мя бесконтактными датчиками тока АМЕ-8821-хх в системе АМЕ-1733.

Основные технические характеристики модуля АМЕ-1733

Аналоговых входных каналов - 3
Тип входного разъема – audio (стерео), диаметр 3,5 мм
Входное сопротивление 10 кОм
Диапазон аналогового сигнала 2,048 B
Максимальное входное напряжение 5 В
Разрядность преобразователя двоичных 10 разрядов
Измерение напряжения на всех трех входах осуществляется одновременно. Интервал между измерениями 0,3 мс
Цифровой (4-проводный, интерфейс типа I²C) канал - 1. Тип входного разъема (конструкция) – мини USB. В разъеме присутствуют сигналы +5 B, Общий (земля).
Условия эксплуатации: температура -10 °С...+45 °С, влажность 20...90%

Вход внешней синхронизации

Тип входного разъема – audio (стерео), диаметр 3,5 мм
Входное сопротивление 10 кОм
Порог срабатывания по входу синхронизации - 2 В
Максимальное входное напряжение входа синхронизации 5 В

Интерфейсы для передачи измеренных (полученных) данных USB 1.1, LAN
Для настройки сетевых параметров для работы по LAN интерфейсу используется программа ANC, при подключении модуля по интерфейсу USB.
Питание 5 B (осуществляется через USB разъем, подключенный к зарядному USB устройству)

Модуль АМЕ-1733 поддерживает автоматическое определение основного рабочего интерфейса связи с ПК. При подключении модуля через разъем USB к ПК, модуль определяет подключение (активный интерфейс) как USB. При питании через USB разъем, подключенный к зарядному USB устройству, модуль определяет подключение (активный интерфейс) как LAN.

Возможности программного обеспечения АМЕ-3733:

Цифровая и аналоговая индикация измеренной величины
График и таблица
Произвольное задание временной шкалы
Статистика
Математические функции
Аварийная сигнализация

Стандартная комплектация

система мониторинга АМЕ-1733
Программное обеспечение

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

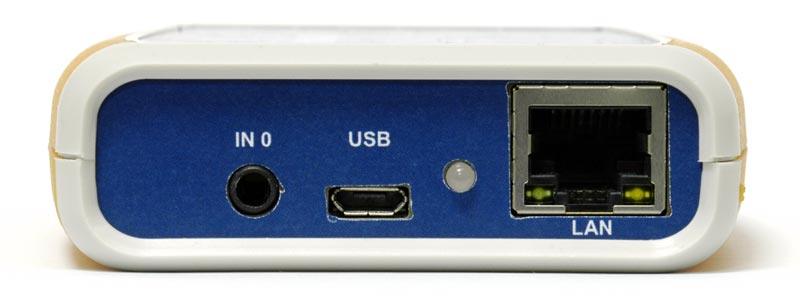

АМЕ-1733 3-канальная USB/LAN система мониторинга - вид сбоку

Увеличить

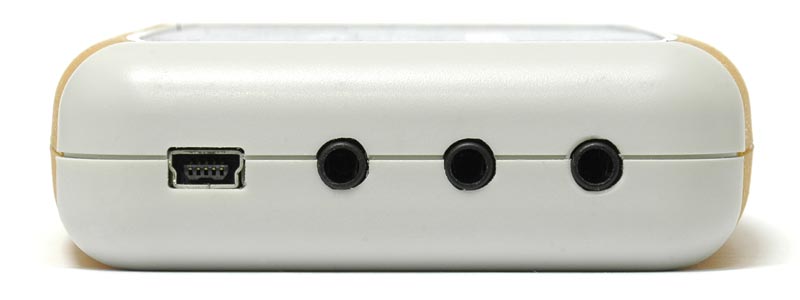

АМЕ-1733 3-канальная USB/LAN система мониторинга - разъёмы датчиков

Увеличить

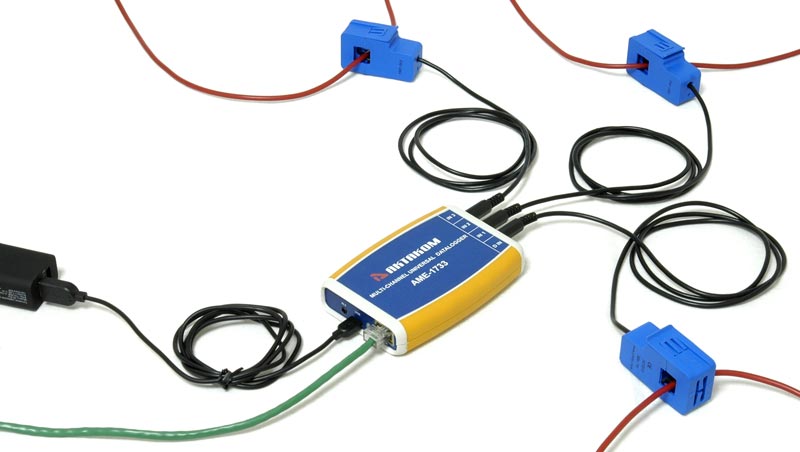

АМЕ-1733 3-канальная USB/LAN система мониторинга - с датчиками тока

Увеличить

Статьи о продукции АКТАКОМ

Универсальный контроллер LAN/USB АКТАКОМ ААЕ-2712 — основа построения бюджетных систем управления и контроля

Анонсированный во время выставки CES 2016 универсальный контроллер LAN/USB АКТАКОМ ААЕ-2712 представляет собой модуль с несколькими измерительными или контрольными входными/выходными (конфигурируемыми) и двумя исполнительными каналами (реле).Основным назначением универсального контроллера LAN/USB АКТАКОМ ААЕ-2712 является оперативное решение задач малой автоматизации в лаборатории, офисе, на производстве или в домашних условиях. Управление исполнительными устройствами осуществляется с помощью двух реле (нормально разомкнутый «сухой контакт»). Контроллер обеспечивает ручное дистанционное управление (в реальном времени) от внешнего ПК с ОС Windows и от мобильного устройства с ОС Android. Одновременно контроллер может работать автономно, по заранее записанной в его память (объёмвстроенной памяти в контроллере: 256 Мбайт) программе или по программе с внешнего ПК.

Вопросы и ответы

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Как настроить подключение из интернет к прибору ААЕ-2712, АМЕ-1733, который подключен к локальной сети маршрутизатора (роутера) с выделенным статическим IP-адресом?

Какие материалы для данного прибора доступны на сайте АКТАКОМ?
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения: Программное обеспечение Aktakom AULServer Программное обеспечение AUL Сервер Версия: 2.0.2.2 \| Дата изменения: 24.05.2019 ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек Версия: 1.1.0.7 \| Дата изменения: 24.05.2019 AULFConverter Конвертер файлов формата AKTAKOM USB Lab Версия: 1.0.4.4 \| Дата изменения: 24.05.2019 Наверх

Как настроить подключение из интернет к прибору ААЕ-2712, АМЕ-1733, который подключен к локальной сети маршрутизатора (роутера) с выделенным статическим IP-адресом?
Вам необходимо настроить на Вашем роутере перенаправление трафика (port forwarding, "проброс порта", переадресация) с внешнего адреса маршрутизатора на внутренний адрес прибора в локальной сети. Т.е. открыть порт для доступа из интернет (например: 190.10.80.103:8080, где 190.10.80.103 - Ваш выделенный статический IP-адрес, 8080 - номер порта) и назначить ("пробросить") ему IP-адрес и порт в локальной сети (например 192.168.1.110:1024, где 192.168.1.110 - IP-адрес Вашей локальной сети, назначенный прибору ААЕ-2712, АМЕ-1733, а 1024 - номер порта). В настройках ПО для подключения к прибору по локальной сети, необходимо указывать локальный IP-адрес и порт прибора (например: 192.168.1.110:1024). А для подключения к прибору из интернет, необходимо указывать Ваш выделенный статический IP-адрес и порт (например: 190.10.80.103:8080). Наверх

Программное обеспечение

Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

Aktakom AULServer Программное обеспечение AUL Сервер Программа AULServer предназначена для предоставления доступа к устройствам AUL (AKTAKOM USB Lab) через сеть Ethernet/Internet приложениям USB-лаборатории AKTAKOM, поддерживающим подключение к приборам через сокеты. Версия: 2.0.2.2 \| Дата изменения: 24.05.2019 Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.	Загрузить
Aktakom EM Calibrator Aktakom Energy Monitor Calibrator Программное обеспечение Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения.
Aktakom EM Lt Aktakom Energy Monitor Lt Программное обеспечение Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения.
Aktakom EM Pro Aktakom Energy Monitor Pro Программное обеспечение Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения.
Aktakom EM Smart Aktakom Energy Monitor Smart (for Android) Программное обеспечение Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения.
Aktakom EM Smart Pro Aktakom Energy Monitor Smart Pro (for Android) Программное обеспечение Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения.
ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора. Версия: 1.1.0.7 \| Дата изменения: 24.05.2019 Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.	Загрузить
AULFConverter Конвертер файлов формата AKTAKOM USB Lab Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV. Версия: 1.0.4.4 \| Дата изменения: 24.05.2019 Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.	Загрузить
АМЕ-173x_SDK Полный комплект средств разработки ПО Полный комплект разработчика программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя для 3-х канальной LAN/USB системы мониторинга АМЕ-1733. Работает в среде Windows и LabView с интерфейсами USB и LAN. Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения.
АМЕ-173x_SDK_Base Базовый комплект средств разработки ПО Базовый комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование. Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.

¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
