Новые осциллографы Актаком. Гарантия - 3 года!!!

03.05.2011

С 1 мая изменяются сроки гарантийного обслуживания на новые двух и четырехканальные осциллографы Актаком. Срок гарантийного обслуживания увеличивается с 14 до 36 месяцев. Расширенное гарантийное обслуживание распространяется на осциллографы с длинной памятью:  АОС-5115, АОС-5110, АОС-5106, бюджетную модель АОС-5103 и две серии быстродействующих осциллографов с широкоформатным экраном: АОС-5062АОС-5064АОС-5102АОС-5104АОС-5202АОС-5204АОС-5302 и АОС-5304.



Цифровые осциллографы с длинной памятью с индексными обозначениями АОС-5115, АОС-5110, АОС-5106 различаются полосой пропускания. Так для цифрового осциллографа АОС-5106 полоса пропускания составляет 60 МГц, для АОС-5110 - 100 МГц, а для АОС-5115 - 150 МГц.

то же время, по сравнению с аналогичными моделями осциллографов Актаком с длинной памятью из модельного ряда 2010 года, в новых приборах значительно увеличена частота дискретизации в реальном времени. Так для осциллографов АСК-5105 (100 МГц) и АСК-5065 (60 МГц) максимальная частота дискретизации в реальном времени составлял 400 Мвыб/сек, а в новых моделях уже 1 Гвыб/с (500 Квыб/с на каждый канал). Максимальный объем памяти в новых моделях составляет 2 миллиона точек, но пользователь может выбрать как режим нормальной (40 К), так и режим длинной памяти (2 М)

Цифровые осциллографы Актаком АОС-5115, АОС-5110, АОС-5106 могут регистрировать сигналы в режимах выборки (реальное время и эквивалентный режим), пикового детектора и усреднения (4…256 выборок). Причем реальная частота дискретизации на конкретной развертке отображается на экране.

По сравнению с модельным рядом осциллографов 2010 года значительно расширились и возможности по синхронизации. В новых моделях имеется возможность синхронизироваться по фронту, видеосигналу, длительности импульса, скорости нарастания, а также - поочередный запуск.

Новые осциллографы Актаком предоставляют пользователям возможности не уступающие, а порой и превосходящие те, что имеются у аналогичных приборов известных мировых брэндов. Среди таких функциональных возможностей можно отметить:

  • курсорные измерения: ручные. слежение. авто
  • автоматические измерения: 32 типа. 14 по напряжению, 18 во временной и частотной областях
  • хранение: 20 осциллограмм, 20 установок, 2 опорных маски
  • ограничение полосы пропускания: 20 МГц
  • цифровые фильтры: НЧ, ВЧ, полосовой, режективный
  • встроенный интерполятор: Sin(x)/x, линейная с возможностью выбора
  • математические операции: сложение, вычитание, умножение, деление
  • быстрое преобразование Фурье для анализа спектра. Четыре встроенных окна: Rectangle, Blackman, Hanning, Hamming. БПФ 1024 точки.
  • режимы растяжки
  • режим X-Y
  • самописец: 100 мс/дел...50 с/дел
  • автоматический покадровый регистратор: 2500 кадров
  • встроенный 6-разрядный частотомер
  • режим послесвечения
  • тестирование в пределах ("годен-негоден"), причем модуль Pass/Fail встроенный!!!
  • форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
  • сохранение на внешнее USB-устройство
  • дистанционное управление от персонального компьютера

Обладая такими же функциональными возможгостями, как вышеописанные осциллографы остальные новые осциллографы представлены двумя линейками приборов, состоящими из двухканальных

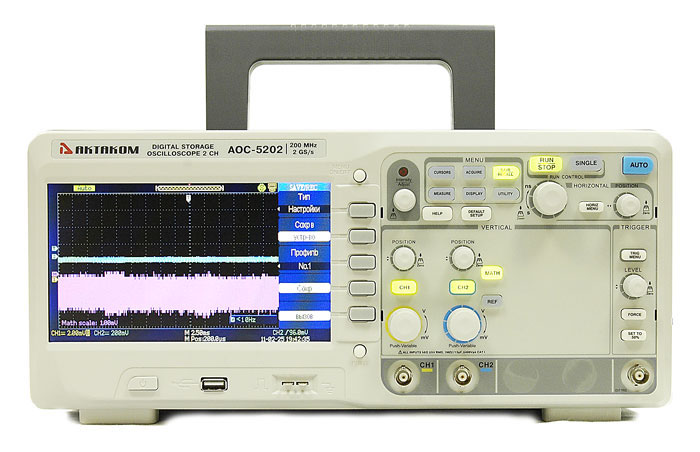

Двухканальный осциллограф Актаком AOC-5202

и четырехканальных моделей.

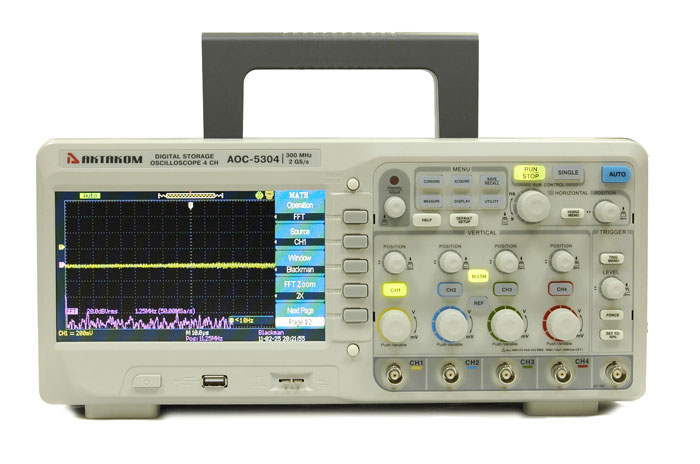

Четырехканальный осциллограф Актаком AOC-5304

Каждая линейка состоит из четырех моделей цифровых осциллографов, которые различаются, в основном, полосой пропускания. Так, АОС-5062 и АОС-5064 имеют полосу пропускания 60 МГЦ, АОС-5102 и АОС-5104 - 100 МГц, АОС-5202 и АОС-5204 - 200 МГц, АОС-5302 и АОС-5304 - 300 МГц. Последняя цифра в цифро-буквенном индексе обозначает количество каналов: 2 - двухканальная модель, 4 - четырехканальная модель.

Таким образом, модели АОС-5302 и АОС-5304 являются первыми цифровыми осциллографами Актаком с полосой пропускания 300 МГц!!!
А линейка АОС-5хх4 - первыми цифровыми четырехканальными осциллографами Актаком.

Особенно хочется отметить, что максимальная частота дискретизации в реальном времени, для всех вышеуказанных моделей, составляет 2 Гвыб/сек (1 гВыб/сек на канал).

Новые цифровые осциллографы Актаком являются, по сути, стыкующим звеном всего модельного ряда приборов подобного класса. Они сочетают в себе основные преимущества различных линеек цифровых осциллографов Актаком. Цифровые осциллографы Актаком АОС-5хх2 и АОС-5хх4 обладают высокой функциональностью присущей линейке цифровых осциллографов Актаком с профессиональными возможностями. Более того, по некоторым из функций новые осциллографы даже их превосходят. Так например, количество автоизмерений в новых моделях - 32, про частоту дискретизации в реальном времени - уже написано выше.

Также следует обратить внимание, что в новых моделях значительно расширены возможности по дистанционному управлению приборами и подключению к ним различных устройств. Цифровые осциллографы Актаком АОС-5хх2 и АОС-5хх4 оснащены двумя интерфейсами USB-host, одним USB-device и LAN. Благодаря широкому набору интерфейсов появляется возможность дистанционного управления не только по USB, но и LAN интерфейсу, сохранять данные на USB-накопители и производить прямую печать с осциллографа на принтер (PictBridge).

Новые цифровые осциллографы Актаком АОС-5хх2 и АОС-5хх4 имеют еще одну интересную конструктивную и функциональную особенность - это большой широкоформатный ЖК экран с разрешением 480х234 точек.

По размерам ЖК дисплея (диагональ 17,8 см) новые модели приближаются к линейке осциллографов Актаком с большим дисплеем (19-20 см). Благодаря применению широкоформатного ЖК дисплея пользователь может наблюдать 18 делений по горизонтали, т.е. на экране отображается сигнал большей длины, чем в обычных осциллографов с 5,7" экраном
