Новые высоковольтные пробники HVP-08 и HVP-15HF

12.12.2011

В начале 2010 года в линейке осциллографических пробников появилась новинка - высоковольтный щуп АСА-6039.

С его помощью стало возможным проводить измерения с высокой точностью при напряжении до 39 кВ (DC+AC) в полосе частот до 220 МГц. За прошедшее время АСА-6039 стал пользоваться заслуженным успехом и популярностью, но обратной стороной измерений на 39 кВ являются довольно существенные габаритные размеры. А что делать, если требуются высоковольтные измерения на 15 кВ? Или на 5-8 кВ? Конечно можно использовать АСА-6039, но габаритные размеры ограничивают его применение.

Теперь решение есть!

Представляем две новинки: высоковольтные пробники HVP-08 и HVP-15HF

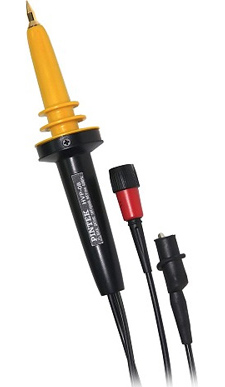

Модель HVP-08 предназначена для безопасной работы осциллографов на напряжениях до 8 кВ (на постоянном напряжении) и до 16 кВпик - в импульсном режиме (6 кВскз - синус).
Максимальная рабочая частота на которой может работать пробник составляет 40 МГц.

HVP-08 обеспечивает высокую точность измерения: базовая погрешность по постоянному току составляет всего 2%, а по переменному - 3%. На фоне немногих других аналогов на рынке измерительной техники данную модель выделяют компактные размеры (47х215 мм) и небольшой вес (180 г). При этом длина кабеля нового пробника составляет около 2-х метров.
Высоковольтный пробник HVP-08 имеет коэффициент деления 1000:1, а входной импеданс составляет 100 МОм || 3 пФ. Регулировка компенсации может производиться в диапазоне от 5 до 50 пФ.

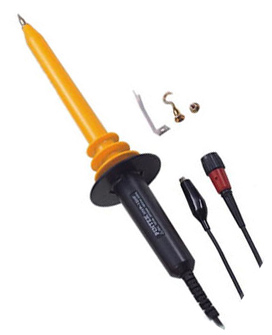

Другой новинкой предназначенной для обеспечения возможности работы осциллографов с еще более высокими напряжениями является модель высоковольтного пробника HVP-15HF.

Как видно из названия, данная модель предназначена для работы с напряжениями до 15 кВ (постоянное напряжение) , а с переменным напряжением обеспечивает безопасную работу осциллографа до 30 кВпик в импульсном режиме (10 кВскз - синусоидальный сигнал). В отличии от HVP-08 , HVP-15HF имеет несколько большие габариты (75х350 мм) и вес (250 г.), хотя другие параметры: коэффициент деления (1000:1), входной импеданс (100 МОм || 3 пФ), диапазон компенсации (от 5 до 50 пФ), длина кабеля (около 2-х метров) аналогичны HVP-08.

Теперь ассортимент высоковольтных пробников Актаком выглядит следующий образом:

Ассортимент пробников Актаком будет и далее расширяться. Следите за нашими новостями!
