Портативные осциллографы-мультиметры Актаком серии ADS-4000 - в ГосРеестре!

09.02.2015

В состав серии вошли десять двухканальных моделей, четыре из которых (ADS-4072, ADS-4112, ADS-4152, ADS-4202) с неизолированными, а шесть (ADS-4122, ADS-4222, ADS-4132, ADS-4232, ADS-4132D, ADS-4232D) - с изолированными каналами, что позволяет использовать их в измерительных задачах с плавающим потенциалом.

Функции / Модели
ADS-4072/ADS-4112/
ADS-4152/ADS-4202
ADS-4122/ADS-4222ADS-4132/ADS-4232
ADS-4132D/ADS-4232D
Функция осциллографа
Количество каналов2 неизолированных2 изолированных2 изолированных
Полоса пропускания70 МГц/100 МГц/150 МГц/200 МГц100 МГц/200 МГц100 МГц/200 МГц
Макс.частота дискретизации1 Гвыб/с
Макс.глубина записи240 К точек
Скорость захвата осциллограммн/д> 50 000 осц/сек> 190 000 осц/сек
Горизонтальная развертка4 нс/дел до 10 с/дел
Вертикальное отклонение5 мВ/дел до 50 В/дел
Тип запускафронт, импульс, логика, по последовательной шине (UART/RS232, LIN, CAN, SPI, I2C, MIL-STD-1553B, ARINC429)
Запуск по видео---PAL,SECAM, NTSC, 720P, 1080I, 1080P
Декодирование сигналов последовательных шин---
для моделей с индексом D (ADS-4132D/ADS-4232D)
Функция мультиметра
Напряжение1 мВ до 1000 В (DC); 1 мВ до 750 В (AC, AC+DC)
ТокAC, DC. Диапазон зависит от внешнего адаптера/модуля
Сопротивление0 Ом до 50 МОм
Емкость100 пФ до 50 мкФ
Тест диодов/Прозвонка цепей
Да / Да
Физические величины---
температура, отн.влажность, давление (внешний датчик)
Функция регистратора
Режим
запись результатов измерений мультиметра и осциллографа; запись формы сигнала с осциллографа

Среди особенностей приборов серии ADS-4000 можно выделить:

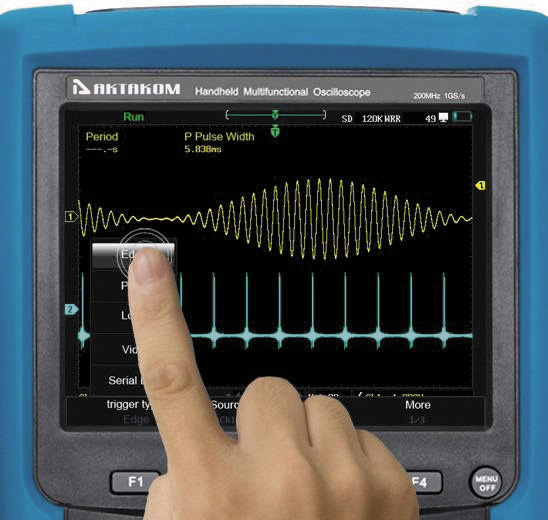

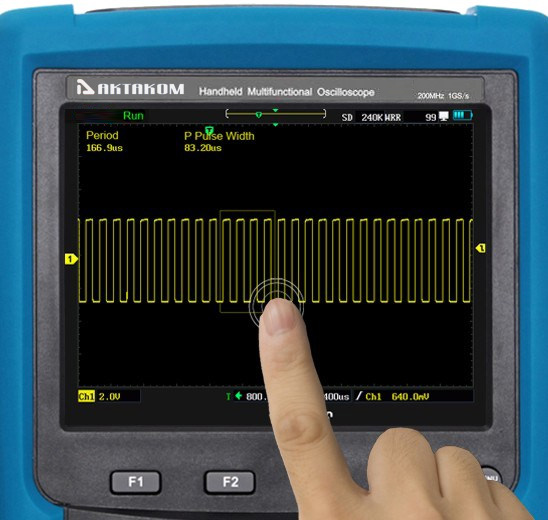

Сенсорный дисплей. Обеспечивает простоту управления осциллографом в таких режимах, как сдвиг, растяжка, прокрутка, выбор элементов меню

Высокое разрешение дисплея. Используется 5,7" цветной ЖК дисплей с активной TFT матрицей и разрешением 640х480 точек, что обеспечивает пользователю наглядность предоставления информации во всех режимах.

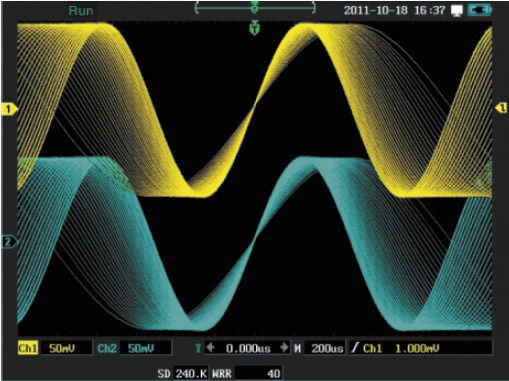

Непревзойденная для портативных осциллографов скорость захвата осциллограмм (до 190 000 осц./сек), наряду с большой глубиной записи до 240 К точек. Позволяют регистрировать даже редкие аномалии и надежно предотвращают пропуск события.

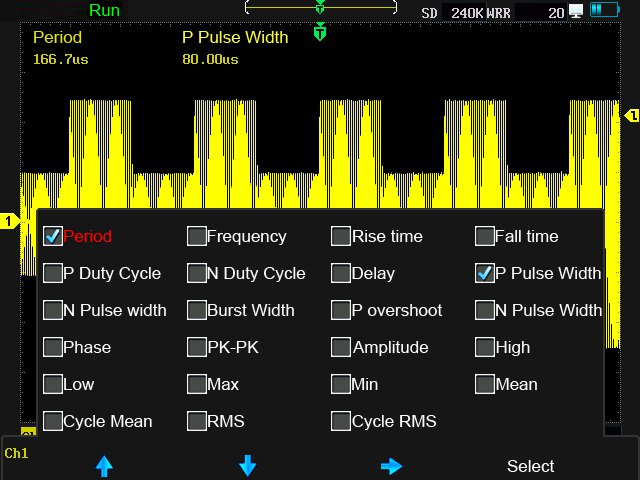

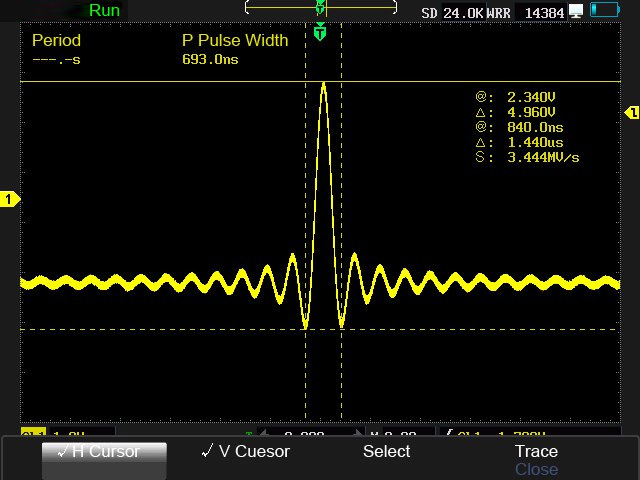

Автоматические (23 вида) и курсорные измерения в режиме осциллографа

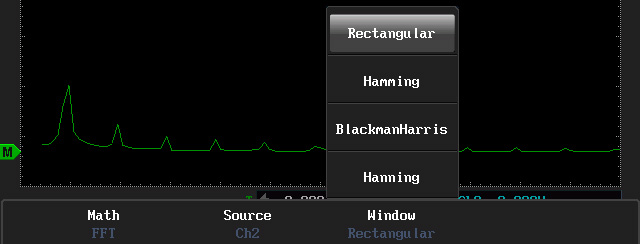

Математические операции между каналами (*, /, -, +) и анализ спектров на основе БПФ (4 окна)

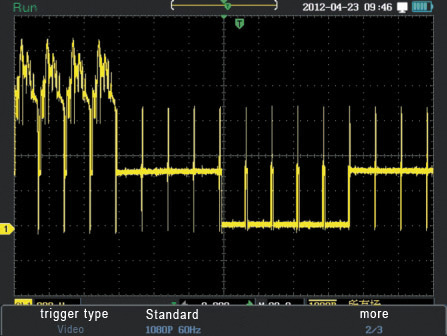

Расширенная система синхронизации. Включает в себя запуск по фронту, длительности импульса, логике (AND, OR, NAND, NOR), по последовательной шине (UART/RS232, LIN, CAN, SPI, I2C, MIL-STD-1553B, ARINC429) и видеосигналу, в т.ч. PAL,SECAM, NTSC, 720P, 1080I, 1080P

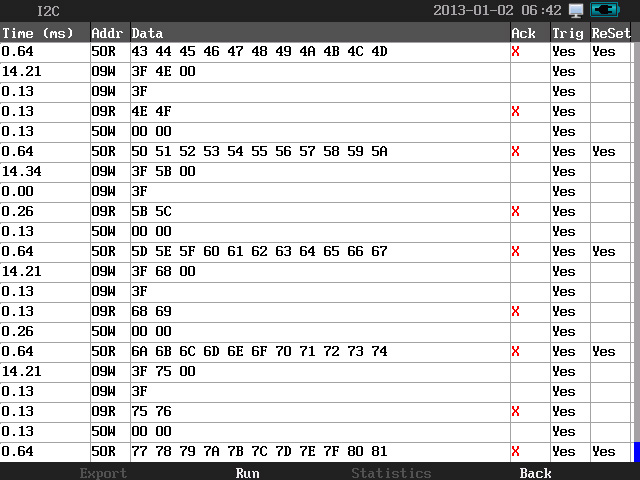

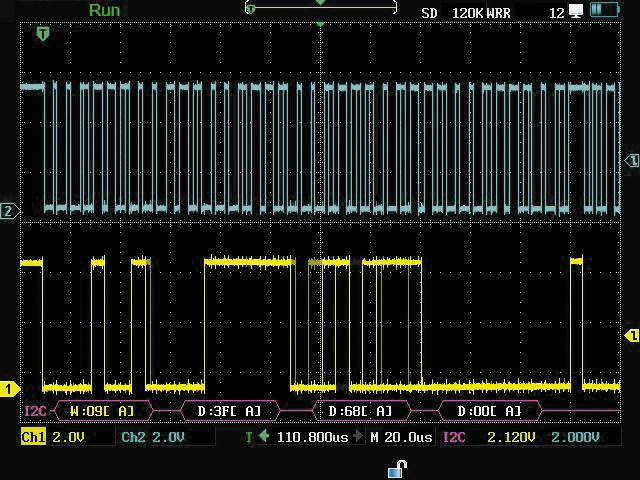

Анализатор протоколов. Кроме того, рад моделей (с индексом D: ADS-4132D, ADS-4232D) могут работать в режиме анализатора протоколов сигналов последовательных шин с выдачей информации в графическом и текстовом (табличном) формате

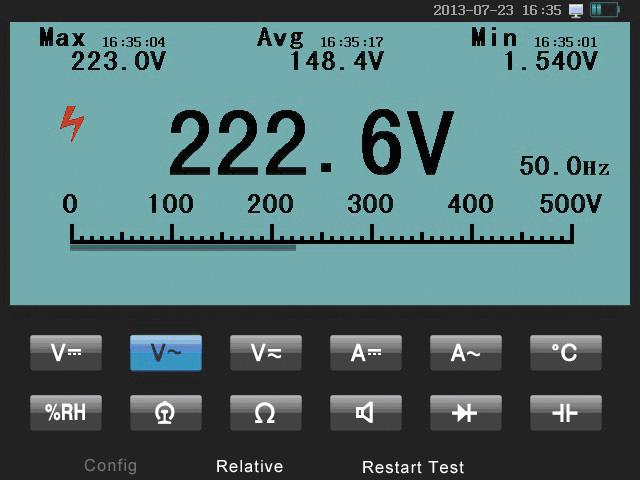

TrueRMS мультиметр. Кроме режима осциллографа, новые модели Актаком серии ADS-4000 могут работать как цифровой TrueRMS мультиметр (6000 отсчетов).

Для моделей ADS-4072, ADS-4112, ADS-4152, ADS-4202, ADS-4122, ADS-4222 встроенный мультиметр может измерять до 9 параметров, среди них:

  • постоянное напряжение;
  • переменное напряжение;
  • переменное напряжение с постоянной составляющей;
  • постоянный ток (внешний датчик);
  • переменный ток (внешний датчик);
  • сопротивление;
  • емкость.

А модели ADS-4132, ADS-4232, ADS-4132D, ADS-4232D могут также измерять с внешними датчиками и такие физические величины, как:

  • температура;
  • относительная влажность;
  • атмосферное давление.

Все модели имеют функцию тестирования диодов и прозвонку целостности цепей.

Самописец.

Также во всех моделях из новой серии приборов имеется функция автоматического самописца с возможностью последующего просмотра записанной информации.

Самописец может работать в трех режимах:

  • запись результатов измерений мультиметра;
  • запись результатов измерений осциллографа;
  • запись формы сигнала с осциллографа.

Кроме вышеперечисленных возможностей новой серии портативных осциллографов-мультиметров Актаком можно выделить также:

  • пиковый детектор;
  • режим усреднения (2…256 выборок);
  • режим регистрации огибающей (2..256, AM);

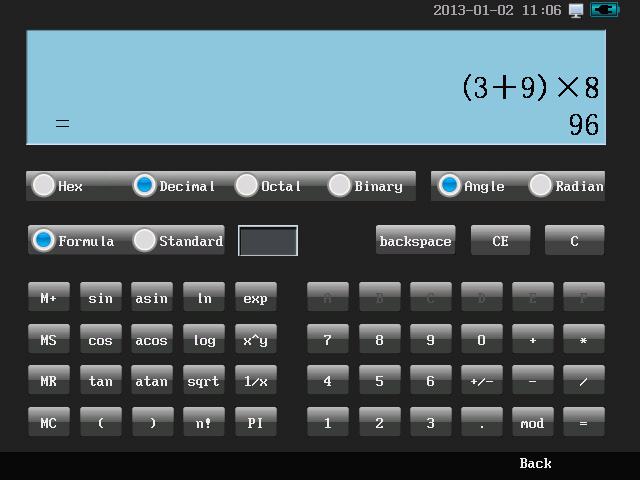

  • встроенный инженерный калькулятор;

  • встроенные часы реального времени;
  • встроенная система пересчета электрических параметров;

  • система настройки и калибровки параметров дисплея.

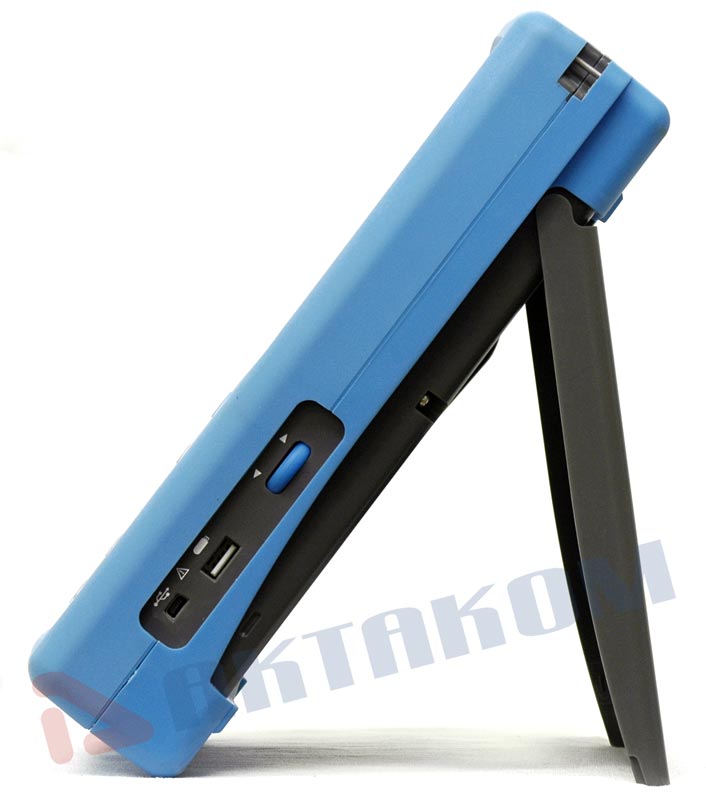

На боковой стенке приборов расположены колесо прокрутки, а также интерфейс USB-device для подключения к персональному компьютеру и интерфейс USB-host для сохранения результатов измерений на внешний USB накопитель.

Портативные осциллографы-мультиметры Актаком ADS-4000 выполнены в ударопрочном корпусе и имеют пыле и влагозащиту по IP51.

Срок действия свидетельств об утверждении типа средства измерения до 16.01.2020 года.
Портативные осциллографы-мультиметры Актаком серии ADS-4000 включены в Государственный Реестр средств измерений за номером 59632-15.
