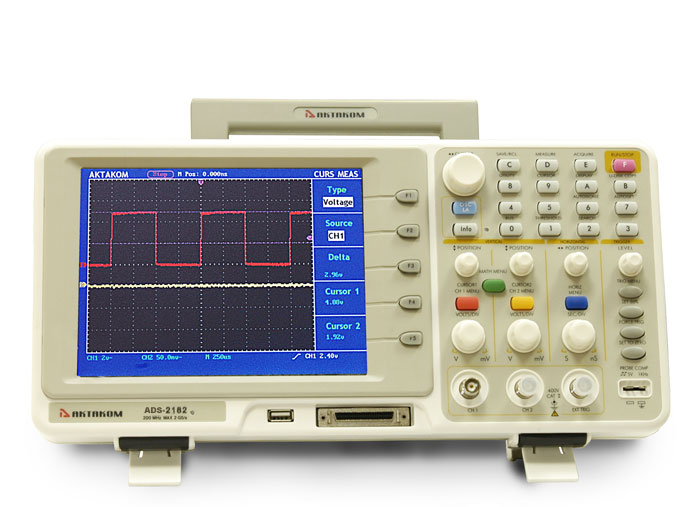

Осциллографы с опцией логического анализатора ADS-2182 и ADS-2282 - бюджетное решение от Актаком

09.03.2016

Информируем о возобновлении поставок популярных моделей Актаком ADS-2182 и ADS-2282.


Приборы сочетают в одном корпусе два полнофункциональных устройства: двухканальный цифровой осциллограф и 16-ти канальный логический анализатор (опция). Такая комбинация позволяет приборам выполнять анализ, как аналоговых, так и цифровых сигналов.

Основное отличие ADS-2182 от ADS-2282 состоит в полосе пропускания цифрового осциллографа (200 МГц для ADS-2282 и 100 МГц для ADS-2182) и максимальном значении частоты дискретизации (2 Гвыб/сек - ADS-2282, 1 Гвыб/сек - ADS-2182).
Более подробная информация приведена в таблице ниже:



ADS-2182ADS-2282
Количество каналов2 аналоговых +16 цифровых (опция) + внешний запуск
Полоса пропускания аналог. каналы100 МГц200 МГц
цифровые каналы33 МГц
Макс. частота дискретизации аналог. каналы1 Гвыб/сек2 Гвыб/сек
цифровые каналы100 Мвыб/сек
Макс. глубина записианалог. каналы2 М точек
цифровые каналы4 М точек
Горизонтальная развертка1 нс/дел...100 с/дел
Вертикальное отклонение2 мВ/дел…10 В/дел
Тип запускаосциллограффронт, импульс, видео, скорость нарастания; поочередный
логический анализаторфронт, шина, шаблон, последовательный, распределенный, по длительности сигнала
Установка порогового напряжения
(логический анализатор)
CMOS/(2.5В), LVCMOS3.3/(1.7В), VCMOS2.5/(1.3В), LVCMOS1.8/(0.9В), пользовательские настройки (0~4.09В с шагом 0.01В)

Внимание!

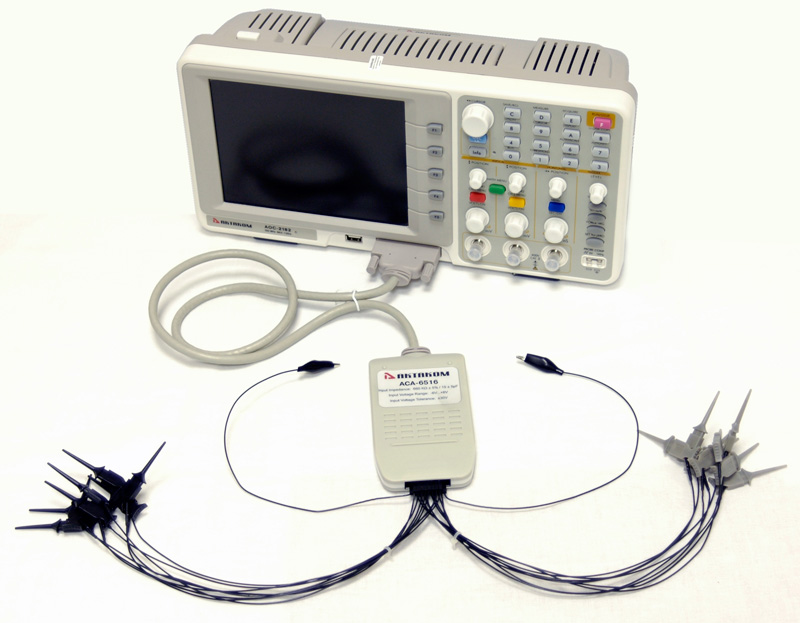

Для работы приборов в режиме логического анализатора используется специальный дополнительный многоканальный пробник ЛА АСА-6516, который приобретается отдельно за дополнительную плату.





Цифровые осциллографы Актаком ADS-2182 и ADS-2282 включены в Государственный Реестр средств измерений за № 49918-12.
Следите за нашими новостями!
